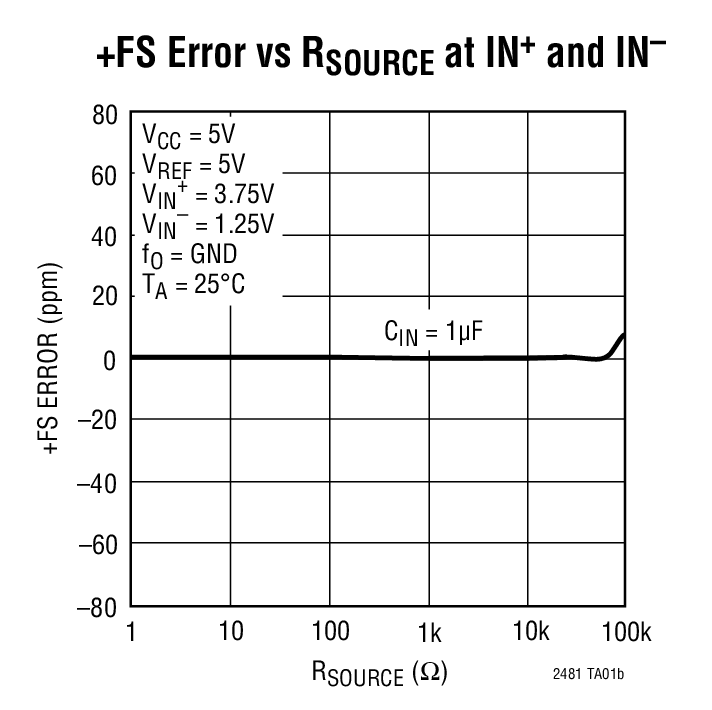

LTC2481 - 典型应用图例：

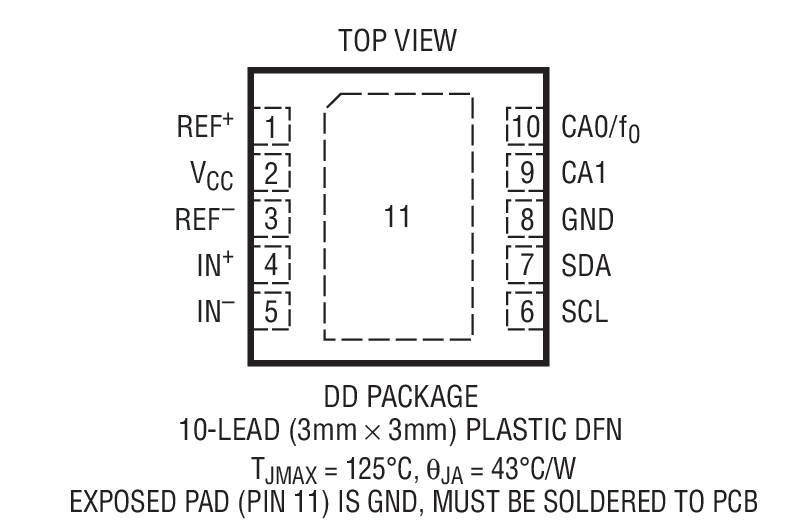

LTC2481 - 封装图解：

LTC2481 - LTC2481是具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位 ΔΣ ADC

LTC2481是Linear公司的一款无延迟增量累加 ADC产品，LTC2481是具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位 ΔΣ ADC，本站介绍了LTC2481的封装应用图解、特点和优点、功能等，并给出了与LTC2481相关的凌力尔特元器件型号供参考。

LTC2481 - 具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位 ΔΣ ADC

LTC2481 - 具 Easy Drive 输入电流抵消功能和 I2C 接口的 16 位 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2481 实现了一个 16 位、无延迟增量累加 (No Latency ΔΣTM) 模数转换器与专利 Easy Drive 技术和 I2C 数字接口的组合。这种已获专利的采样方案通过差分输入电流的自动抵消而消除动态输入电流误差和片内缓冲的缺点。这使得能够保持出色 DC 准确度，同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。

LTC2481 包括片内可编程增益、一个温度传感器和一个振荡器。LTC2481 可通过一个 I2C 接口进行配置，以提供一个 1 至 256 的可编程增益 (分 8 级)，用于对一个外部信号或内部温度传感器、抑制线路频率 (50Hz、60Hz 或同时 50Hz/60Hz) 以及一种 2x 加速模式进行数字化处理。

LTC2481 提供了一个与基准电压无关的宽共模输入范围 (0V 至 VCC)。该基准可以低至 100mV，或直接连接至 VCC。LTC2481 包括一个片内修整振荡器，从而免除了增设外部晶体或振荡器的需要。在连续、透明、偏移和全标度校准过程中自动地保持了绝对准确度和低漂移。

特点

Easy DriveTM 技术实现了具零差分输入电流的轨至轨输入

能够以全准确度对高阻抗传感器直接进行数字化处理

可编程增益：1 至 256

GND 至 VCC 输入/基准共模范围

二线式 I2C 接口

可编程 50Hz、60Hz 或同时 50Hz/60Hz 抑制模式

2ppm (0.25LSB) INL，无漏失码

1ppm 偏移和 15ppm 全标度误差

可选的 2x 速度模式

无延迟：数字滤波器可在单个周期内实现稳定

2.7V 至 5.5V 单工作电源

内部振荡器

可提供 6 个地址和 1 个用于实现同步的全局地址

采用纤巧型 (3mm x 3mm) 10 引脚 DFN 封装

应用

直接传感器数字化转换器

衡器

直接温度测量

应变仪换能器

仪表

工业过程控制

DVM 和测量计

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2481CDD	3x3 DFN-10	C	$2.64	$1.85
LTC2481CDD#PBF	3x3 DFN-10	C	$2.64	$1.85
LTC2481CDD#TR	3x3 DFN-10	C		$1.91
LTC2481CDD#TRPBF	3x3 DFN-10	C		$1.91
LTC2481HDD#PBF	3x3 DFN-10	H	$3.64	$2.55
LTC2481HDD#TRPBF	3x3 DFN-10	H		$2.61
LTC2481IDD	3x3 DFN-10	I	$3.18	$2.22
LTC2481IDD#PBF	3x3 DFN-10	I	$3.18	$2.22
LTC2481IDD#TR	3x3 DFN-10	I		$2.28
LTC2481IDD#TRPBF	3x3 DFN-10	I		$2.28
