LT3480技术文档下载：

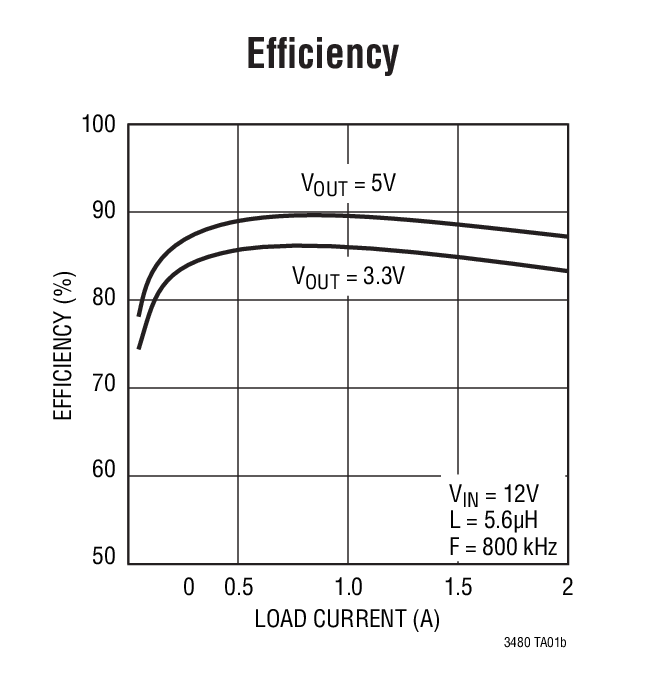

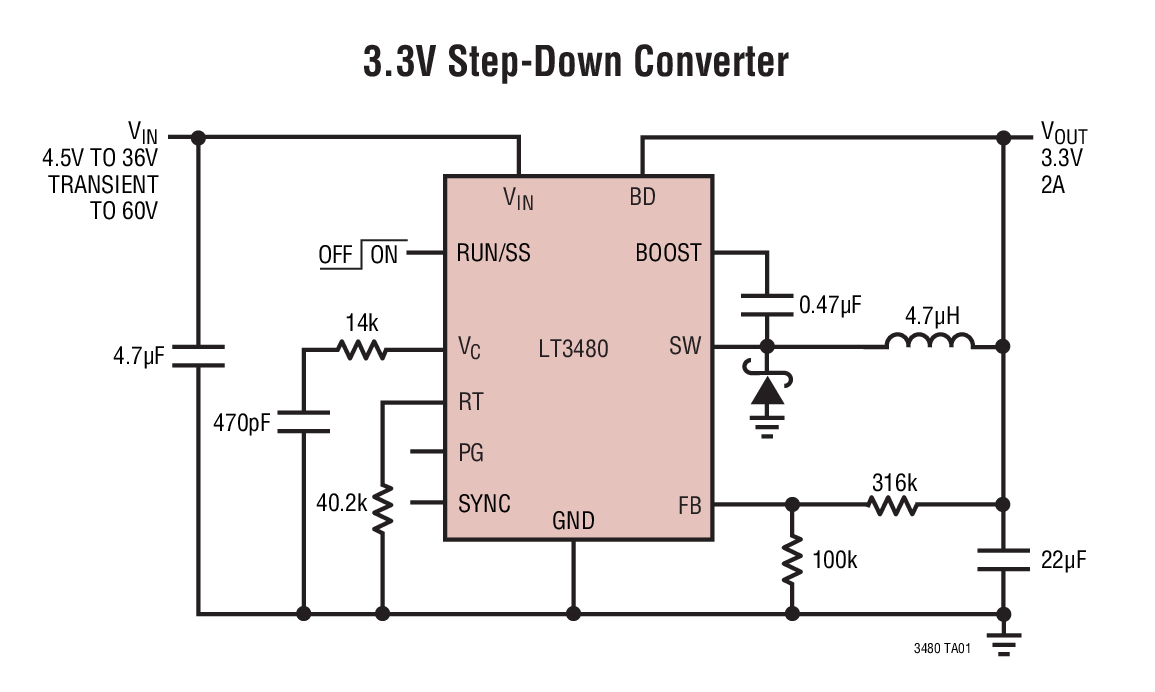

LT3480 - 典型应用图例：

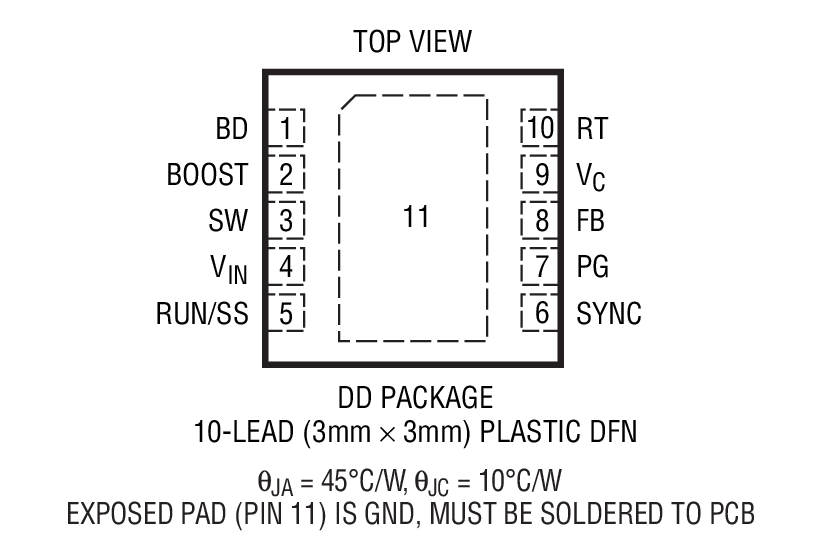

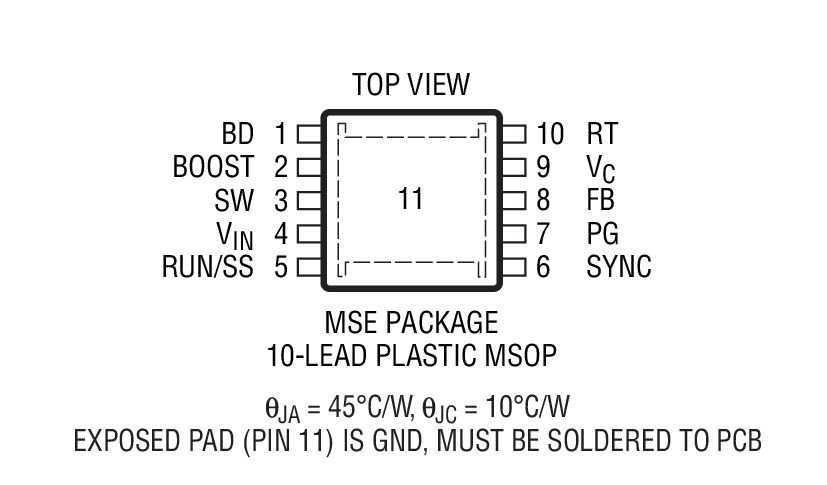

LT3480 - 封装图解：
LT3480 - LT3480 是具 70μA 静态电流的 36V、2A、2.4MHz 降压型开关稳压器
LT3480是Linear公司的一款微功率降压产品，LT3480 是具 70μA 静态电流的 36V、2A、2.4MHz 降压型开关稳压器，本站介绍了LT3480的封装应用图解、特点和优点、功能等，并给出了与LT3480相关的凌力尔特元器件型号供参考。
LT3480 - 具 70μA 静态电流的 36V、2A、2.4MHz 降压型开关稳压器
LT3480 - 具 70μA 静态电流的 36V、2A、2.4MHz 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3480 是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器，可接受高达 36V (最大 60V) 的输入电压。一个高效率 0.25Ω 开关与一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路一起被集成在芯片上。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率，并能够在典型应用中将输出纹波抑制在 15mV 以下。此外，LT3480 还能通过在 VOUT 高于 3V 时从输出吸收偏置电流来进一步提升低输出电流效率。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 86% 时，一个电源良好标记将发出指示信号。LT3480 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装，该封装具有裸露衬垫，旨在实现低热阻。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3480EDD#PBF | 3x3 DFN-10 | E | $4.93 | $3.45 |
| LT3480EDD#TRPBF | 3x3 DFN-10 | E | $3.51 | |
| LT3480EMSE#PBF | MS-10E | E | $5.07 | $3.55 |
| LT3480EMSE#TRPBF | MS-10E | E | $3.61 | |
| LT3480HMSE#PBF | MS-10E | H | $6.44 | $4.51 |
| LT3480HMSE#TRPBF | MS-10E | H | $4.57 | |
| LT3480IDD#PBF | 3x3 DFN-10 | I | $5.91 | $4.14 |
| LT3480IDD#TRPBF | 3x3 DFN-10 | I | $4.20 | |
| LT3480IMSE#PBF | MS-10E | I | $6.09 | $4.26 |
| LT3480IMSE#TRPBF | MS-10E | I | $4.32 | |
| LT3480MPMSE | MS-10E | MP | $16.43 | $11.50 |
| LT3480MPMSE#PBF | MS-10E | MP | $16.43 | $11.50 |
| LT3480MPMSE#TRPBF | MS-10E | MP | $11.56 |
