MSK5970RHL - 0.5A 和 1.5A 低压差正可调稳压器

RH1086M - 0.5A 和 1.5A 低压差正可调稳压器 - Linear Technology（凌力尔特）

功能描述

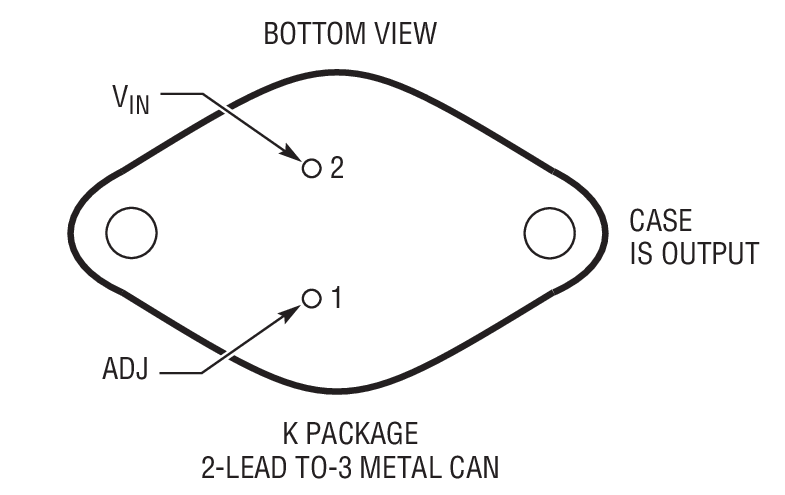

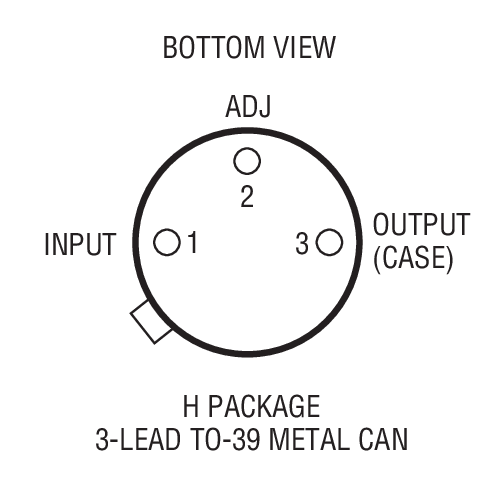

RH1086M 正可调稳压器的设计目标是以高于目前市面上同类器件的效率来提供 0.5A (H 封装) 和 1.5A (K 封装) 的电流。所有内部电路均专为能够在低至 1V 的输入至输出差分电压条件下运作而设计，并把压差电压作为负载电流的一个函数进行了全面的规格拟订。压差的最大值保证为 1.5V (在最大输出电流条件下)，且在负载电流较低的情况下有所下降。片内修整功能将输出电压调节至 1%。对电流限值也进行了微调，从而最大限度地减小了过载情况下稳压器和电源电路上所承受的应力。

RH1086M 的引脚与老式的三端稳压器兼容。在这款新器件上需要布设一个 10μF 的输出电容器。不过，在大多数稳压器设计中均含有该电容器。

晶圆批次是采用由凌力尔特公司开发，可在严格的军事应用中使用的内部 Class S 流程至良率电路 (flow-to-yield circuit) 进行处理。

特点

功耗 …… 在内部进行限制

输入至输出差分电压 …… 25V

工作结温范围控制部分 …… -55°C 至 150°C 功率晶体管 …… -55°C 至 200°C

贮存温度范围 …… -65°C 至 150°C

引脚温度 (焊接时间 10 秒) …… 300°C

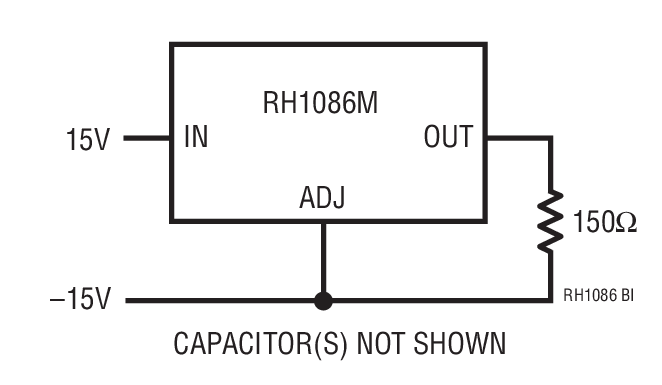

应用

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
