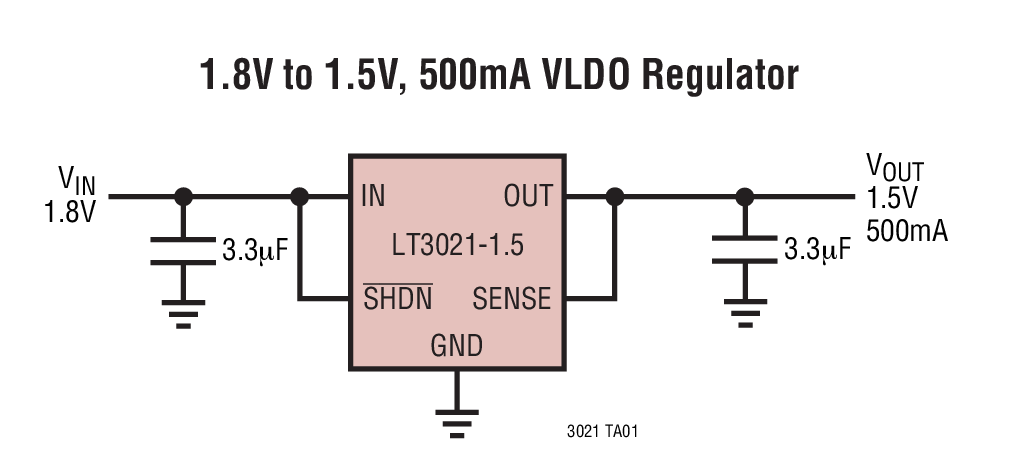

LT3021典型应用图例一

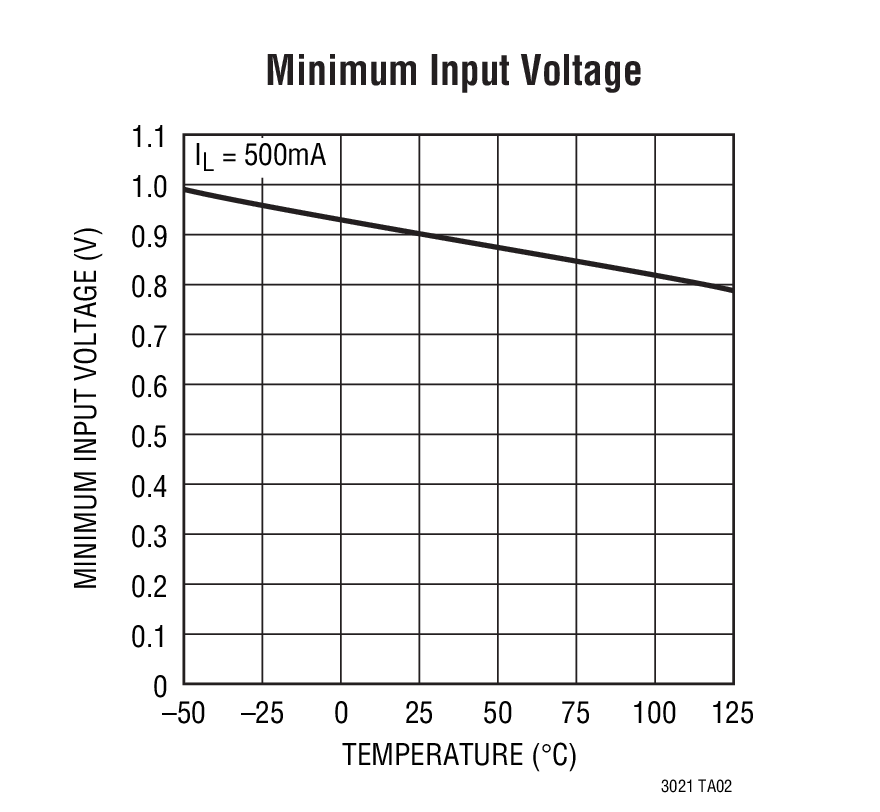

LT3021典型应用图例二
LT3021 - 封装图解：

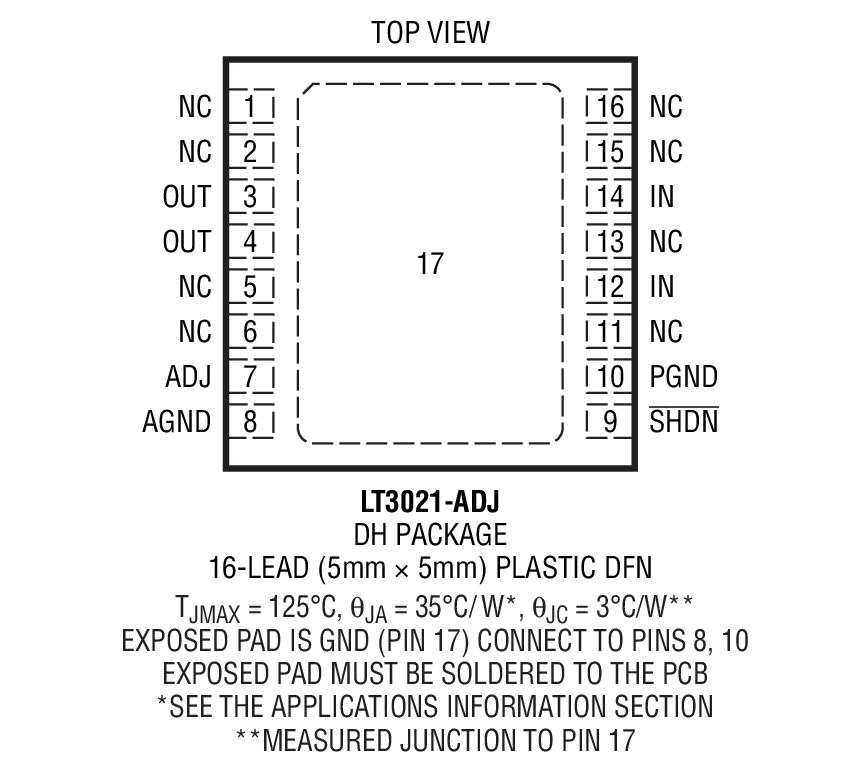

LT3021封装图解一

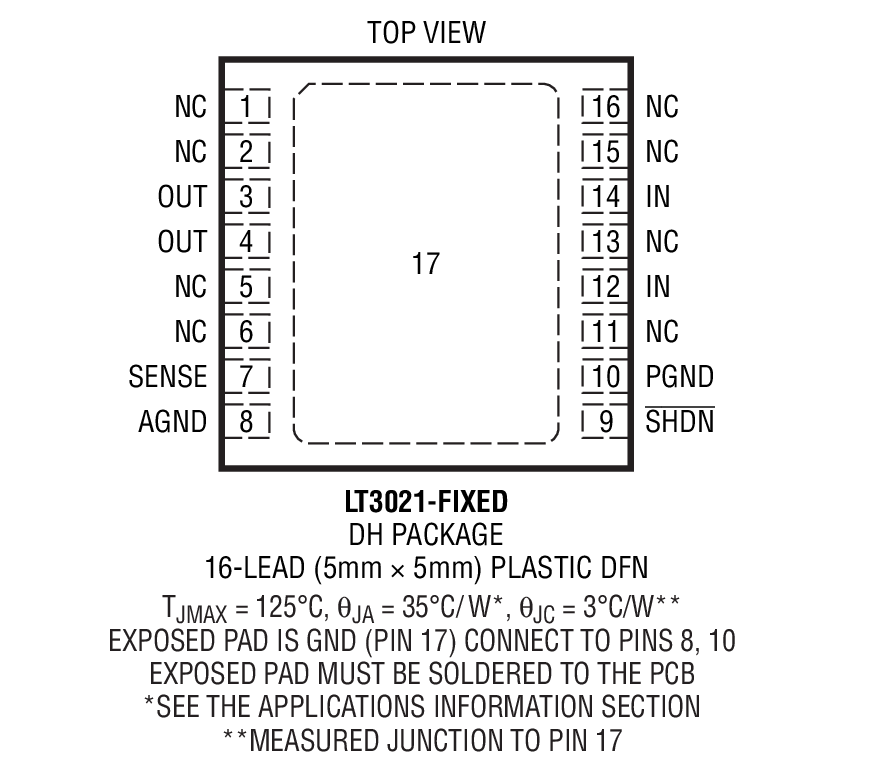

LT3021封装图解二

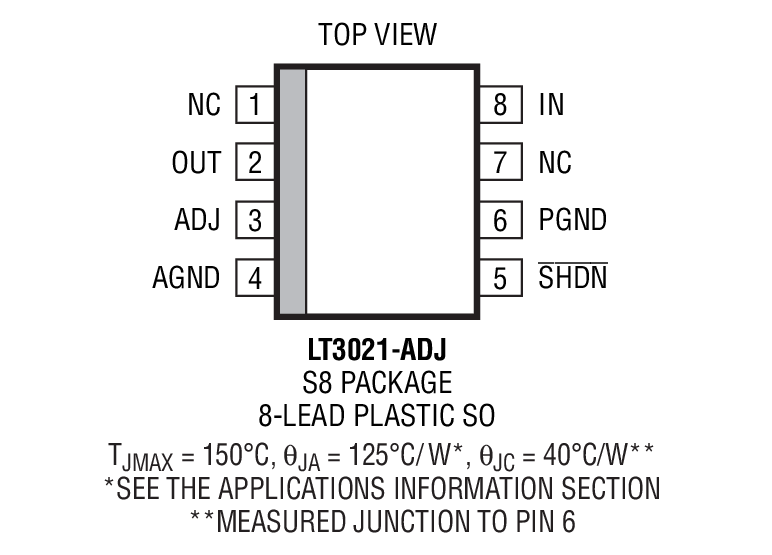

LT3021封装图解三
LT3021封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3021介绍

LT3021 - LT3021是500mA、低电压、非常低压差线性稳压器

LT3021是LINEAR凌力尔特公司的一款正稳压器产品，LT3021是LT3021是500mA、低电压、非常低压差线性稳压器，本站介绍了LT3021的封装应用图解、特点和优点、功能等，并给出了与LT3021相关的LINEAR元器件型号供参考。

LT3021 - LT3021是500mA、低电压、非常低压差线性稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LT3021 - 500mA、低电压、非常低压差线性稳压器

LT3021 - 500mA、低电压、非常低压差线性稳压器 - Linear Technology（凌力尔特）

功能描述

LT3021 是一款非常低压差电压 (VLDOTM) 线性稳压器，工作输入电源电压低至0.9V。该器件可提供 500mA 的输出电流和一个 160mV 的典型压差电压。LT3021 非常适合于低输入电压至低输出电压应用，并提供了可与开关稳压器相媲美的电效率。

LT3021 稳压器采用低 ESR、小至 3.3μF 的陶瓷输出电容器优化了稳定性和瞬态响应。LT3021 的其他特点包括 0.05% 的典型电压调整率和 0.2% 的典型负载调整率。在停机模式中，静态电流通常减小至 3μA。

内部保护电路包括反向电池保护、电流限制、具迟滞的热限制和反向电流保护。LT3021可被用作一款输出可调型器件，并具有一个低至 200mV 基准的输出范围。另外，该器件还提供了 3 种固定输出电压，即：1.2V、1.5V 和 1.8V。

LT3021 稳压器采用具裸露衬垫的扁平 (高度仅 0.75mm)、16 引脚 (5mm x 5mm) DFN 封装和 8 引脚 SO 封装。

特点
  • VIN 范围：0.9V 至 10V
  • 压差电压：160mV (典型值)
  • 输出电流：500mA
  • 可调输出 (VREF = VOUT(MIN) = 200mV)
  • 固定输出电压：1.2V、1.5V、1.8V
  • 可在采用低 ESR、陶瓷输出电容器 (最小电容值为 3.3μF) 时实现稳定
  • 0.2% 负载调整率 (从 0mA 至 500mA)
  • 静态电流：120μA (典型值)
  • 停机模式中的典型静态电流为 3μA
  • 电流限制保护功能
  • 反向电池保护
  • 无反向电流
  • 具迟滞的热限制
  • 16 引脚 DFN (5mm x 5mm) 和 8 引脚 SO 封装
    • 应用
  • 低电流稳压器
  • 电池供电型系统
  • 蜂窝电话
  • 寻呼机
  • 无线调制解调器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3021EDH 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH-1.2 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH-1.2#PBF 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH-1.2#TR 5x5 DFN-16 E $2.35
    LT3021EDH-1.2#TRPBF 5x5 DFN-16 E $2.35
    LT3021EDH-1.5 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH-1.5#PBF 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH-1.5#TR 5x5 DFN-16 E $2.35
    LT3021EDH-1.5#TRPBF 5x5 DFN-16 E $2.35
    LT3021EDH-1.8 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH-1.8#PBF 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH-1.8#TR 5x5 DFN-16 E $2.35
    LT3021EDH-1.8#TRPBF 5x5 DFN-16 E $2.35
    LT3021EDH#PBF 5x5 DFN-16 E $3.21 $2.25
    LT3021EDH#TR 5x5 DFN-16 E $2.35
    LT3021EDH#TRPBF 5x5 DFN-16 E $2.35
    LT3021ES8 SO-8 E $3.21 $2.25
    LT3021ES8-1.2 SO-8 E $3.21 $2.25
    LT3021ES8-1.2#PBF SO-8 E $3.21 $2.25
    LT3021ES8-1.2#TR SO-8 E $2.31
    LT3021ES8-1.2#TRPBF SO-8 E $2.31
    LT3021ES8-1.5 SO-8 E $3.21 $2.25
    LT3021ES8-1.5#PBF SO-8 E $3.21 $2.25
    LT3021ES8-1.5#TR SO-8 E $2.31
    LT3021ES8-1.5#TRPBF SO-8 E $2.31
    LT3021ES8-1.8 SO-8 E $3.21 $2.25
    LT3021ES8-1.8#PBF SO-8 E $3.21 $2.25
    LT3021ES8-1.8#TR SO-8 E $2.31
    LT3021ES8-1.8#TRPBF SO-8 E $2.31
    LT3021ES8#PBF SO-8 E $3.21 $2.25
    LT3021ES8#TR SO-8 E $2.31
    LT3021ES8#TRPBF SO-8 E $2.31
    LT3021IS8-1.8#PBF SO-8 I $3.54 $2.48
    LT3021IS8-1.8#TRPBF SO-8 I $2.54
