当前位置:Linear公司 > > 凌力尔特芯片 >> LT1965
LT1965技术文档下载:
LT1965技术文档产品手册下载
LT1965 - 典型应用图例:

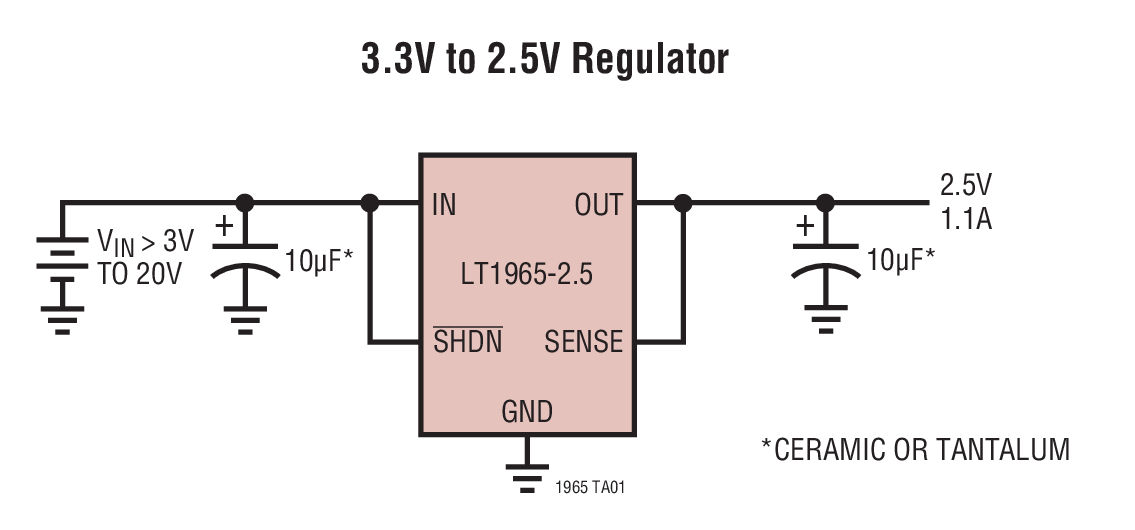

LT1965典型应用图例一

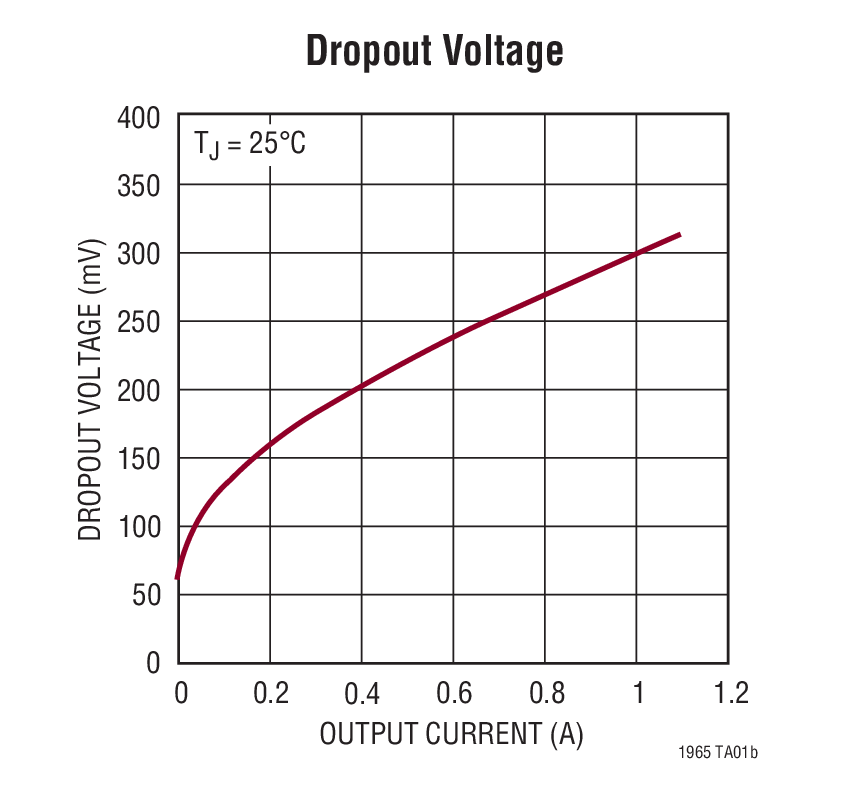

LT1965典型应用图例二
LT1965 - 封装图解:

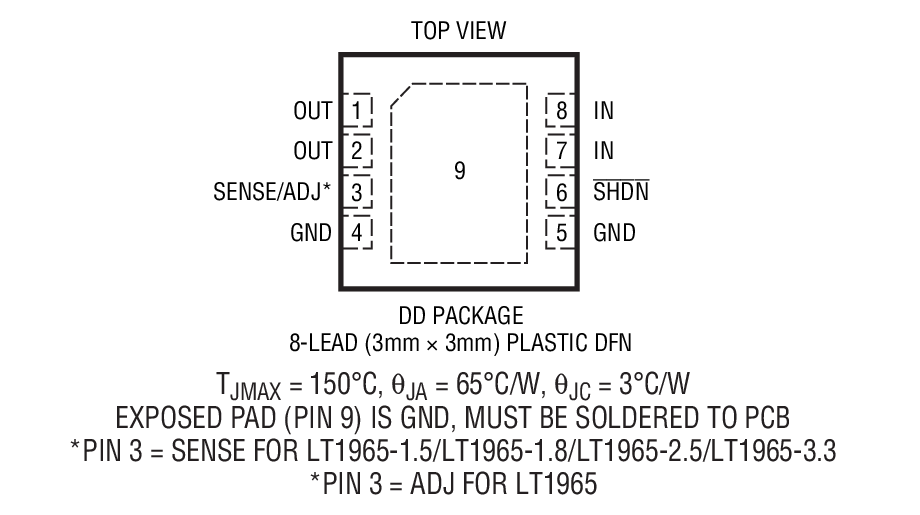

LT1965封装图解一

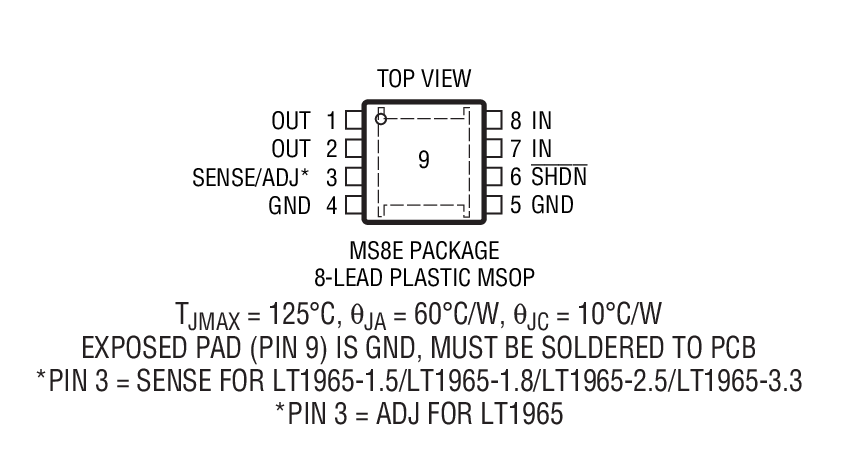

LT1965封装图解二

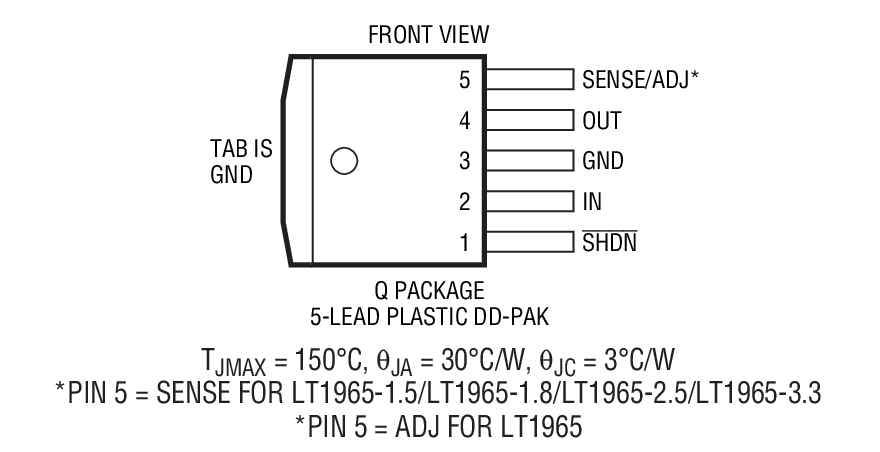

LT1965封装图解三

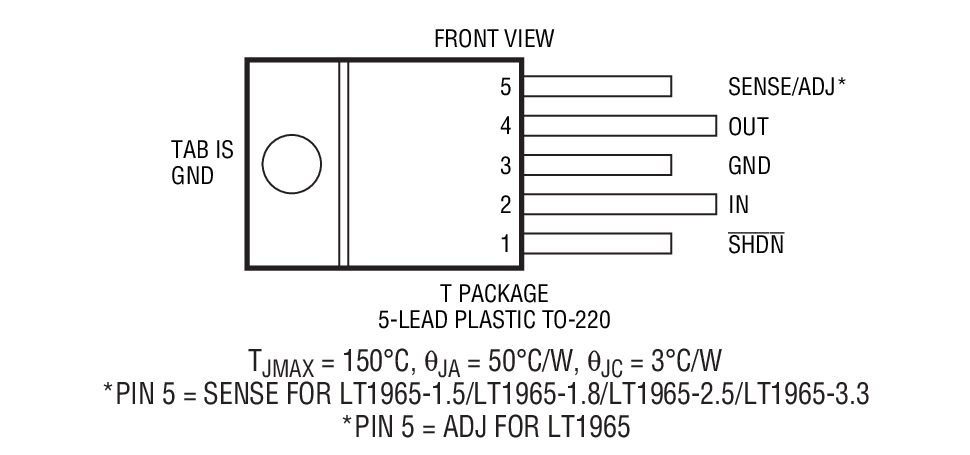

LT1965封装图解四
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1965介绍
LT1965 - LT1965是1.1A、低噪声、低压差线性稳压器

LT1965是Linear公司的一款正稳压器产品,LT1965是1.1A、低噪声、低压差线性稳压器,本站介绍了LT1965的封装应用图解、特点和优点、功能等,并给出了与LT1965相关的凌力尔特元器件型号供参考。

LT1965 - 1.1A、低噪声、低压差线性稳压器

LT1965 - 1.1A、低噪声、低压差线性稳压器 - Linear Technology(凌力尔特)

功能描述

LT1965 是一款低噪声、低压差线性稳压器。该器件可提供 1.1A 的输出电流和一个 310mV 的典型压差。工作静态电流为 500μA (可调版本),并在停机模式中降至 1μA 以下。静态电流处于良好受控状态;与采用其他许多稳压器时不同,它在压降条件下并不上升。LT1965 稳压器具有非常低的输出噪声,因而非常适合于敏感的 RF 和 DSP 电源应用。

输出电压变化范围为 1.20V 至 19.5V。LT1965 稳压器可在采用低至 10μF 的输出电容器时实现稳定。内部保护电路包括反向电池保护、具折返保护功能的电流限制、热限制和反向电流保护。LT1965 系列可提供 1.5V、1.8V、2.5V 和 3.3V 的固定输出电,以及与 1.20V 基准电压用作一个可调器件。提供的封装型式包括 5 引脚 TO-220、5 引脚 DD-PAK 以及耐热增强型 8 引脚 MSOP 和扁平 (0.75mm) 8 引脚 3mm x 3mm DFN 封装。


特点
  • 输出电流:1.1A
  • 压差:310mV
  • 低噪声:40μVRMS (10Hz 至 100kHz)
  • 500μA 静态电流 (可调版本)
  • 宽输入电压范围:1.8V 至 20V
  • 无需保护二极管
  • 压降条件下的受控静态电流
  • 可调输出范围:1.20V 至 19.5V
  • 固定输出电压:1.5V、1.8V、2.5V、3.3V
  • 停机模式中的静态电流 <1μA
  • 采用 10μF 输出电容器时可实现稳定
  • 采用陶瓷电容器、钽电容器或铝电解电容器时可实现稳定
  • 反向电池保护
  • 无反向电流
  • 具折返保护功能的电流限制
  • 热限制
  • 采用 5 引脚 TO-220、DD-PAK、耐热增强型 8 引脚 MSOP 和 8 引脚 3mm x 3mm DFN 封装
  • 应用
  • 逻辑电源
  • 用于开关电源的后置稳压器
  • 低噪声仪表
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1965EDD-1.5#PBF 3x3 DFN-8 E $2.69 $1.88
    LT1965EDD-1.5#TRPBF 3x3 DFN-8 E $1.94
    LT1965EDD-1.8#PBF 3x3 DFN-8 E $2.69 $1.88
    LT1965EDD-1.8#TRPBF 3x3 DFN-8 E $1.94
    LT1965EDD-2.5#PBF 3x3 DFN-8 E $2.69 $1.88
    LT1965EDD-2.5#TRPBF 3x3 DFN-8 E $1.94
    LT1965EDD-3.3#PBF 3x3 DFN-8 E $2.69 $1.88
    LT1965EDD-3.3#TRPBF 3x3 DFN-8 E $1.94
    LT1965EDD#PBF 3x3 DFN-8 E $2.69 $1.88
    LT1965EDD#TRPBF 3x3 DFN-8 E $1.94
    LT1965EMS8E-1.5 MS-8 E $2.77 $1.94
    LT1965EMS8E-1.5#PBF MS-8 E $2.77 $1.94
    LT1965EMS8E-1.5#TRPBF MS-8 E $2.00
    LT1965EMS8E-1.8#PBF MS-8 E $2.77 $1.94
    LT1965EMS8E-1.8#TRPBF MS-8 E $2.00
    LT1965EMS8E-2.5 MS-8 E $2.77 $1.94
    LT1965EMS8E-2.5#PBF MS-8 E $2.77 $1.94
    LT1965EMS8E-2.5#TRPBF MS-8 E $2.00
    LT1965EMS8E-3.3 MS-8 E $2.77 $1.94
    LT1965EMS8E-3.3#PBF MS-8 E $2.77 $1.94
    LT1965EMS8E-3.3#TRPBF MS-8 E $2.00
    LT1965EMS8E#PBF MS-8 E $2.77 $1.94
    LT1965EMS8E#TRPBF MS-8 E $2.00
    LT1965EQ DDPAK-5 E $3.14 $2.20
    LT1965EQ-1.5#PBF DDPAK-5 E $3.14 $2.20
    LT1965EQ-1.5#TRPBF DDPAK-5 E $2.32
    LT1965EQ-1.8#PBF DDPAK-5 E $3.14 $2.20
    LT1965EQ-1.8#TRPBF DDPAK-5 E $2.32
    LT1965EQ-2.5#PBF DDPAK-5 E $3.14 $2.20
    LT1965EQ-2.5#TRPBF DDPAK-5 E $2.32
    LT1965EQ-3.3#PBF DDPAK-5 E $3.14 $2.20
    LT1965EQ-3.3#TRPBF DDPAK-5 E $2.32
    LT1965EQ#PBF DDPAK-5 E $3.14 $2.20
    LT1965EQ#TR DDPAK-5 E $2.32
    LT1965EQ#TRPBF DDPAK-5 E $2.32
    LT1965ET-1.5#PBF TO-220 E $3.14 $2.20
    LT1965ET-1.8#PBF TO-220 E $3.14 $2.20
    LT1965ET-2.5#PBF TO-220 E $3.14 $2.20
    LT1965ET-3.3#PBF TO-220 E $3.14 $2.20
    LT1965ET#PBF TO-220 E $3.14 $2.20
    LT1965HQ#PBF DDPAK-5 H $4.00 $2.80
    LT1965HQ#TRPBF DDPAK-5 H $2.86
    LT1965HT#PBF TO-220 H $4.00 $2.80
    LT1965HT#TRPBF TO-220 H $2.86
    LT1965IDD-1.5#PBF 3x3 DFN-8 I $3.09 $2.16
    LT1965IDD-1.5#TRPBF 3x3 DFN-8 I $2.22
    LT1965IDD-1.8#PBF 3x3 DFN-8 I $3.09 $2.16
    LT1965IDD-1.8#TRPBF 3x3 DFN-8 I $2.22
    LT1965IDD-2.5#PBF 3x3 DFN-8 I $3.09 $2.16
    LT1965IDD-2.5#TRPBF 3x3 DFN-8 I $2.22
    LT1965IDD-3.3#PBF 3x3 DFN-8 I $3.09 $2.16
    LT1965IDD-3.3#TRPBF 3x3 DFN-8 I $2.22
    LT1965IDD#PBF 3x3 DFN-8 I $3.09 $2.16
    LT1965IDD#TRPBF 3x3 DFN-8 I $2.22
    LT1965IMS8E-1.5#PBF MS-8 I $3.19 $2.23
    LT1965IMS8E-1.5#TRPBF MS-8 I $2.29
    LT1965IMS8E-1.8#PBF MS-8 I $3.19 $2.23
    LT1965IMS8E-1.8#TRPBF MS-8 I $2.29
    LT1965IMS8E-2.5#PBF MS-8 I $3.19 $2.23
    LT1965IMS8E-2.5#TRPBF MS-8 I $2.29
    LT1965IMS8E-3.3#PBF MS-8 I $3.19 $2.23
    LT1965IMS8E-3.3#TRPBF MS-8 I $2.29
    LT1965IMS8E#PBF MS-8 I $3.19 $2.23
    LT1965IMS8E#TR MS-8 I $2.29
    LT1965IMS8E#TRPBF MS-8 I $2.29
    LT1965IQ-1.5#PBF DDPAK-5 I $3.62 $2.53
    LT1965IQ-1.5#TRPBF DDPAK-5 I $2.59
    LT1965IQ-1.8#PBF DDPAK-5 I $3.62 $2.53
    LT1965IQ-1.8#TRPBF DDPAK-5 I $2.59
    LT1965IQ-2.5#PBF DDPAK-5 I $3.62 $2.53
    LT1965IQ-2.5#TRPBF DDPAK-5 I $2.59
    LT1965IQ-3.3#PBF DDPAK-5 I $3.62 $2.53
    LT1965IQ-3.3#TRPBF DDPAK-5 I $2.59
    LT1965IQ#PBF DDPAK-5 I $3.61 $2.53
    LT1965IQ#TRPBF DDPAK-5 I $2.59
    LT1965IT-1.5#PBF TO-220 I $3.62 $2.53
    LT1965IT-1.8#PBF TO-220 I $3.62 $2.53
    LT1965IT-2.5#PBF TO-220 I $3.62 $2.53
    LT1965IT-3.3#31PBF TO-220 I $4.26 $2.98
    LT1965IT-3.3#PBF TO-220 I $3.62 $2.53
    LT1965IT#PBF TO-220 I $3.62 $2.53
