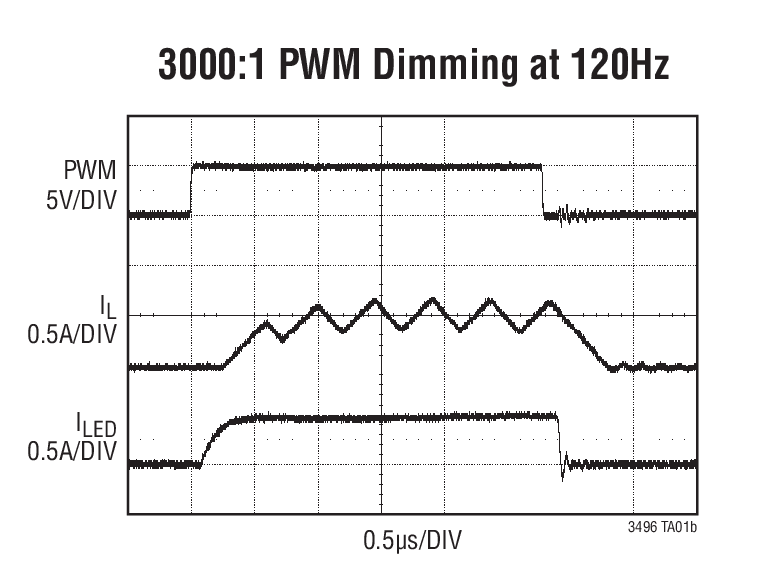

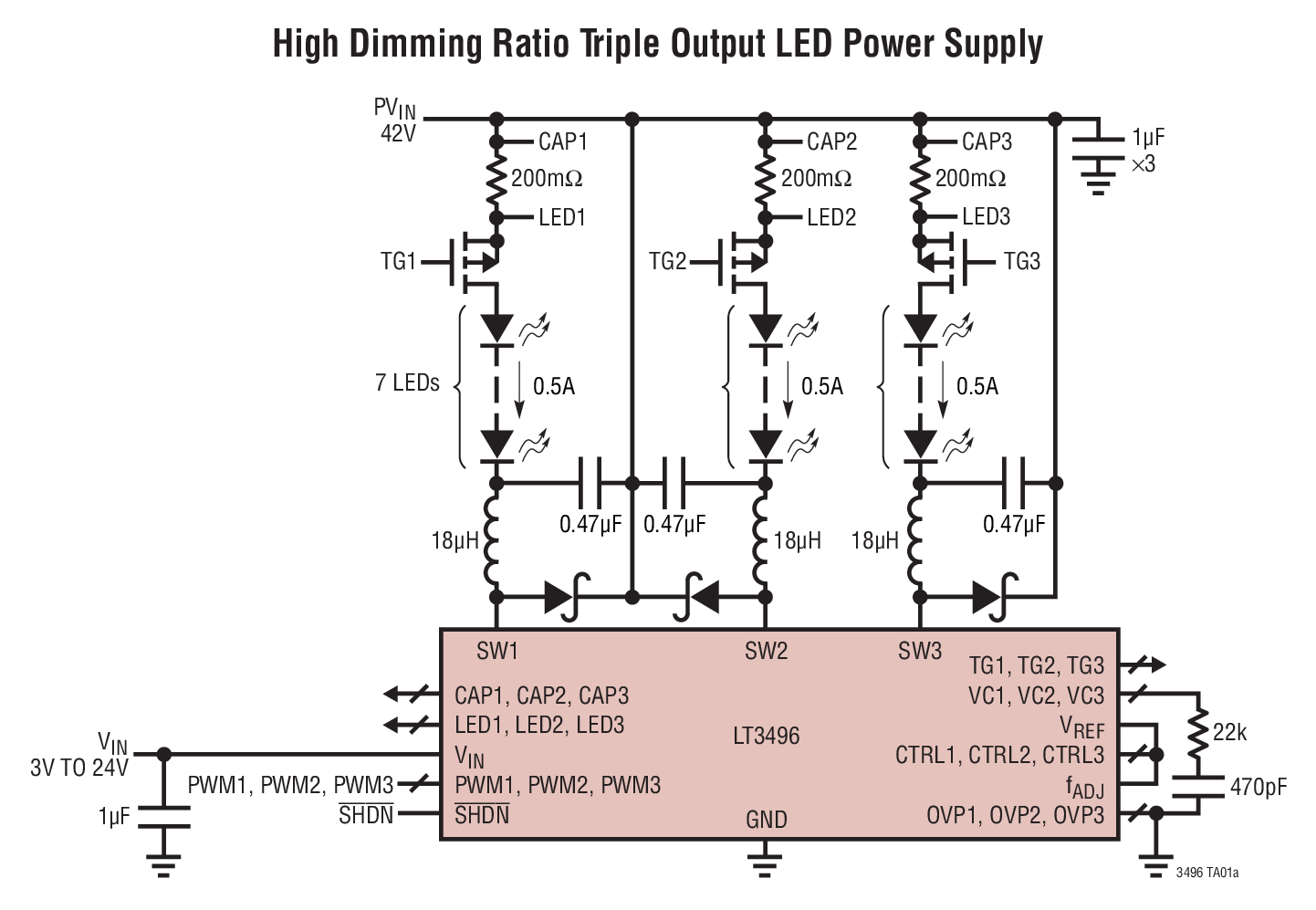

LT3496 - 典型应用图例：

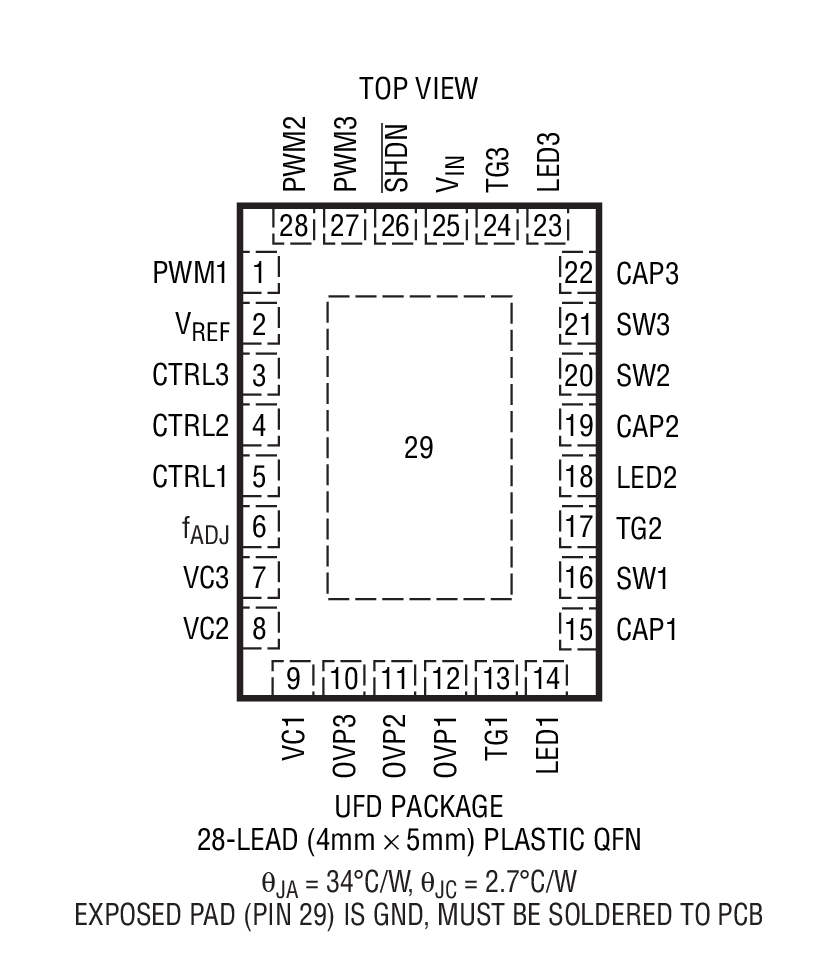

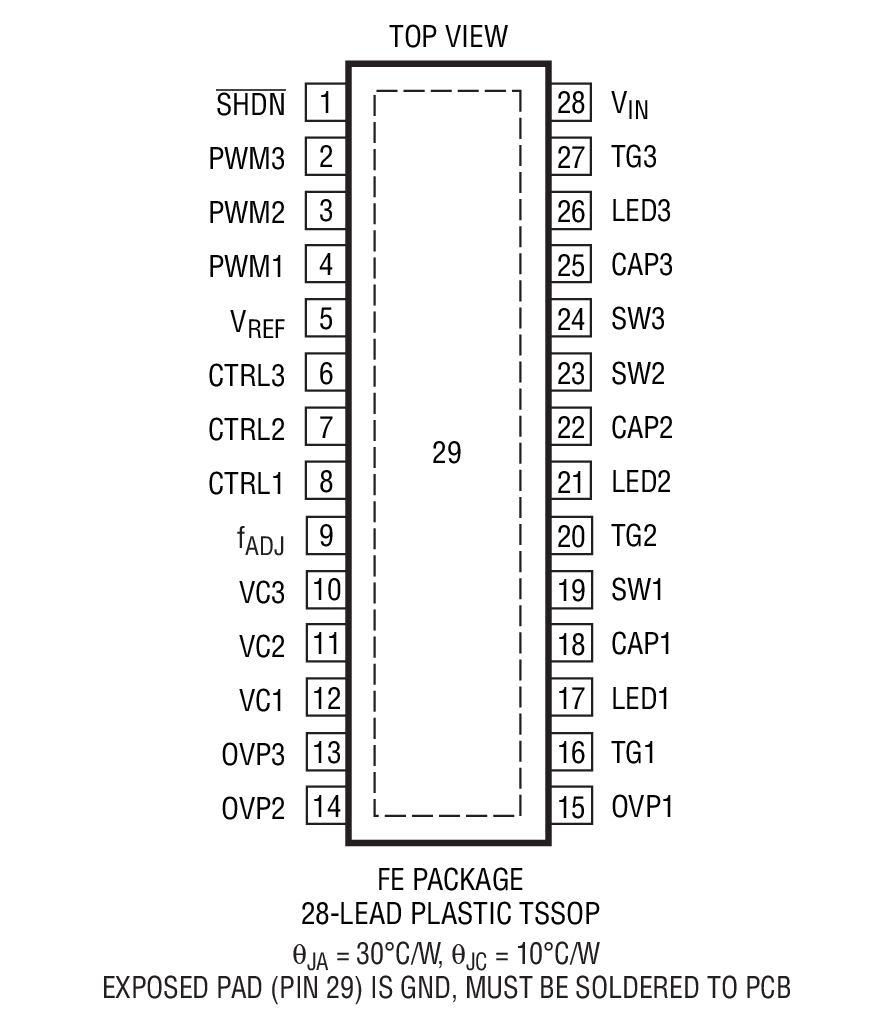

LT3496 - 封装图解：

LT3496 - LT3496是三通道输出 LED 驱动器

LT3496是Linear公司的一款升压型 LED 驱动器产品，LT3496是三通道输出 LED 驱动器，本站介绍了LT3496的封装应用图解、特点和优点、功能等，并给出了与LT3496相关的凌力尔特元器件型号供参考。

LT3496 - 三通道输出 LED 驱动器

LT3496 - 三通道输出 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3469 是专为用作一个恒定电流源而设计的三通道输出 DC/DC 转换器，是驱动 LED 的理想选择。LT3496 可工作于降压、升压或降压-升压模式。LT3496 采用一种固定频率、电流模式架构，因而可在一个很宽的电源和输出电压范围内实现稳定的操作。一个频率调节引脚允许用户在 330kHz 至 2.1MHz 的范围内设置开关频率，以优化效率和外部组件尺寸。

LT3496 在每个通道上支持 3000:1 的调光控制。三个稳压器均由通道的 PWM 信号来独立运作。该 PWM 功能可精准地调节 LED 信号源的混色或调光比。三个通道均具有一个内置栅极驱动器，用于驱动一个外部 LED 断接 P 沟道 MOSFET，从而提供了高调光范围。LT3496 每个通道的输出电流范围可利用一个外部检测电阻器来设置。

CTRL 引脚用于调节 LED 电流，以实现模拟调光或过热保护。

特点

True Color PWMTM 调光可提供高达 3000:1 的调光比

用于 PMOS LED 断接的内置栅极驱动器

具 750mA、45V 内部开关的 3 个独立驱动器通道

可工作于降压、升压、降压-升压模式

CTRL 引脚可在 10mV 至 100mV 的范围内准确地设定 LED 电流检测门限

可调频率：330kHz 至 2.1MHz

开路 LED 保护

宽输入电压范围：工作电压范围为 3V 至 30V 瞬变保护至 40V

表面贴装型组件

28 引脚 (4mm x 5mm) QFN 和 TSSOP 封装

应用

RGB 照明

广告牌和大型显示器

汽车和航空电子照明

恒定电流源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3496EFE#PBF	TSSOP-28	E	$5.22	$3.65
LT3496EFE#TRPBF	TSSOP-28	E		$3.71
LT3496EUFD#PBF	4x5 QFN-28	E	$5.00	$3.50
LT3496EUFD#TRPBF	4x5 QFN-28	E		$3.56
LT3496HUFD#PBF	4x5 QFN-28	H	$6.36	$4.45
LT3496HUFD#TRPBF	4x5 QFN-28	H		$4.51
LT3496IFE#PBF	TSSOP-28	I	$6.22	$4.35
LT3496IFE#TRPBF	TSSOP-28	I		$4.41
LT3496IUFD#PBF	4x5 QFN-28	I	$6.00	$4.20
LT3496IUFD#TRPBF	4x5 QFN-28	I		$4.26
