当前位置:Linear公司 > > 凌力尔特芯片 >> LT3022
LT3022技术文档下载:
LT3022技术文档产品手册下载
LT3022 - 典型应用图例:

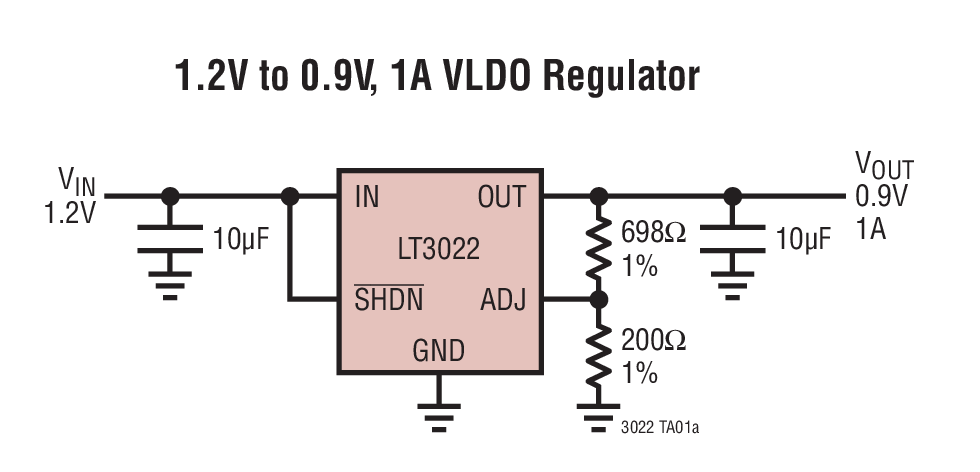

LT3022典型应用图例一

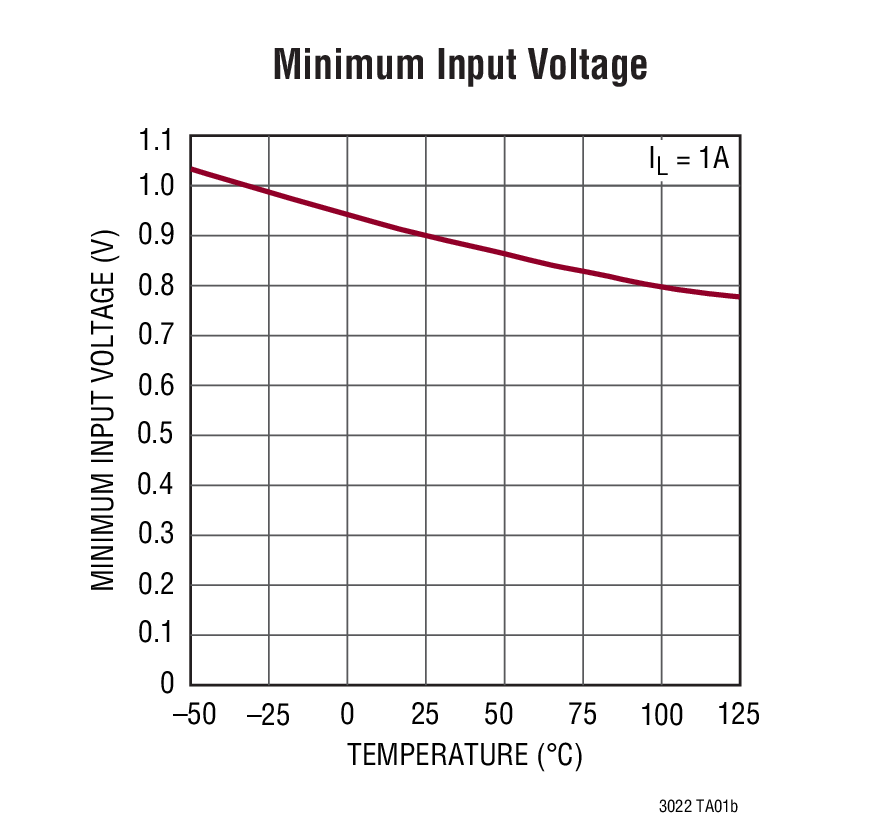

LT3022典型应用图例二
LT3022 - 封装图解:

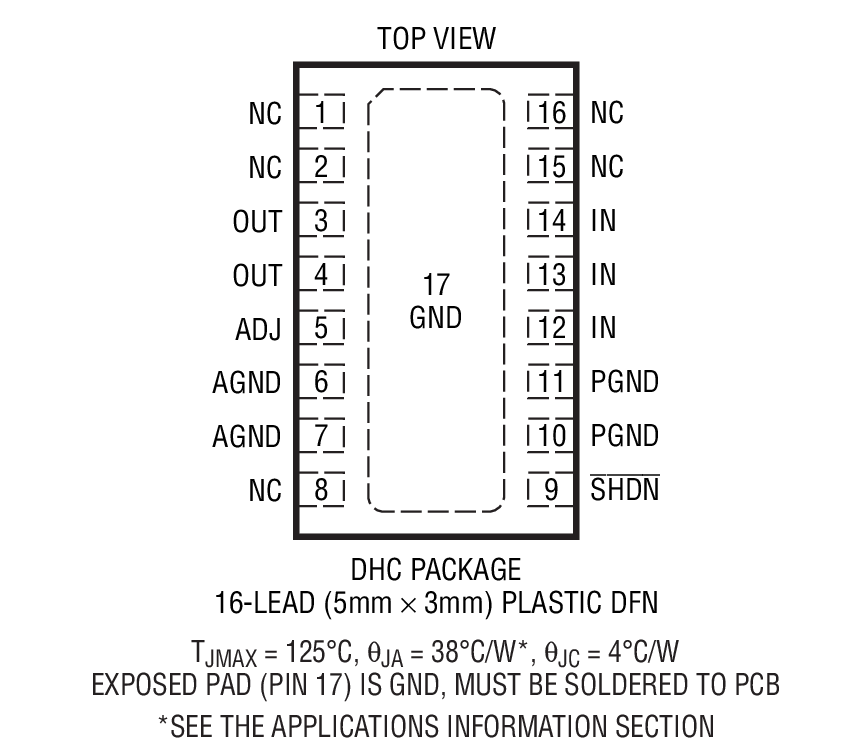

LT3022封装图解一

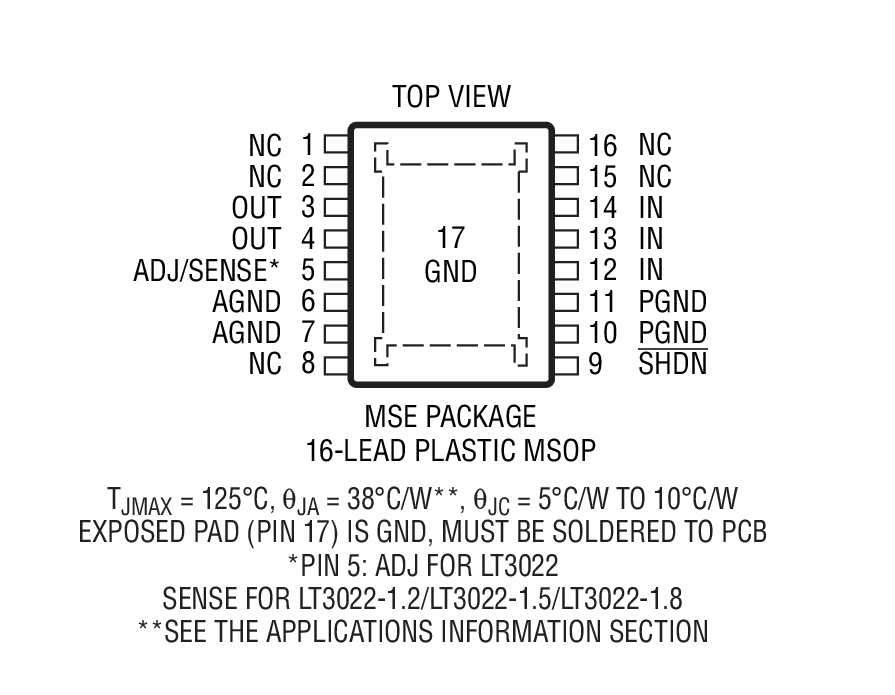

LT3022封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3022介绍
LT3022 - LT3022是1A、0.9V 至 10V、非常低压差线性稳压器

LT3022是Linear公司的一款正稳压器产品,LT3022是1A、0.9V 至 10V、非常低压差线性稳压器,本站介绍了LT3022的封装应用图解、特点和优点、功能等,并给出了与LT3022相关的凌力尔特元器件型号供参考。

LT3022 - 1A、0.9V 至 10V、非常低压差线性稳压器

LT3022/LT3022-1.2/LT3022-1.5/LT3022-1.8 - 1A、0.9V 至 10V、非常低压差线性稳压器 - Linear Technology(凌力尔特)

功能描述

LT3022 是一款非常低压差电压 (VLDOTM) 线性稳压器,采用低至 0.9V 的单输入工作电源。该器件可提供高达 1A 的输出电流和 145mV 的典型压差电压。LT3022 非常适合于低输入电压至低输出电压应用,可提供与开关稳压器相当的电效率。稳压器利用小至 10μF 的低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应。LT3022 的其他特点包括 0.05% 的典型电压调整率和 0.05% 的典型负载调整率。在停机模式中,静态电流通常下降至 7.5μA。内部保护电路包括反向电池保护、电流限制、具迟滞的热限制和反向电流保护。

LT3022 可用作一款可调型器件,并具有一个低至 200mV 基准的输出电压范围。也提供了三个固定输出电压: 1.2V、1.5V、1.8V。LT3022 稳压器采用耐热性能增强型扁平 (高度仅为 0.75mm) 16 引脚 (5mm x 3mm) DFN 封装和 MSOP 封装。

特点
  • VIN 范围:0.9V 至 10V
  • 压差电压:145mV (典型值)
  • 输出电流:1A
  • 可调输出 (VREF = VOUT(MIN) = 200mV)
  • 固定输出电压: 1.2V、1.5V、1.8V
  • 采用低 ESR、陶瓷输出电容器 (最小值为 10μF) 时可保持稳定
  • 0.05% 典型负载调整率 (从 1mA 至 1A)
  • 静态电流:400μA (典型值)
  • 停机模式中的典型静态电流为 7.5μA
  • 电流限制保护
  • 反向电池保护 (无反向电流)
  • 具迟滞的热限制
  • 16 引脚 (5mm x 3mm) DFN 封装和 MSOP 封装
  • 应用
  • 高效率线性稳压器
  • 电池供电型系统
  • 逻辑电源
  • 用于开关电源的后置稳压器
  • 无线调制解调器
  • FPGA 内核电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3022EDHC#PBF 5x3 DFN-16 E $3.90 $2.73
    LT3022EDHC#TRPBF 5x3 DFN-16 E $2.79
    LT3022EMSE-1.2#PBF MS-16E E $4.10 $2.87
    LT3022EMSE-1.2#TRPBF MS-16E E $2.93
    LT3022EMSE-1.5#PBF MS-16E E $4.10 $2.87
    LT3022EMSE-1.5#TRPBF MS-16E E $2.93
    LT3022EMSE-1.8#PBF MS-16E E $4.10 $2.87
    LT3022EMSE-1.8#TRPBF MS-16E E $2.93
    LT3022EMSE#PBF MS-16E E $4.10 $2.87
    LT3022EMSE#TRPBF MS-16E E $2.93
    LT3022IDHC#PBF 5x3 DFN-16 I $4.47 $3.13
    LT3022IDHC#TRPBF 5x3 DFN-16 I $3.19
    LT3022IMSE MS-16E I $4.70 $3.29
    LT3022IMSE-1.2#PBF MS-16E I $4.70 $3.29
    LT3022IMSE-1.2#TRPBF MS-16E I $3.35
    LT3022IMSE-1.5#PBF MS-16E I $4.70 $3.29
    LT3022IMSE-1.5#TRPBF MS-16E I $3.35
    LT3022IMSE-1.8#PBF MS-16E I $4.70 $3.29
    LT3022IMSE-1.8#TRPBF MS-16E I $3.35
    LT3022IMSE#PBF MS-16E I $4.70 $3.29
    LT3022IMSE#TRPBF MS-16E I $3.35
