    当前位置：Linear公司 > > 凌力尔特芯片 >> LT1129
    LT1129技术文档下载：
    LT1129技术文档产品手册下载
    LT1129 - 典型应用图例：

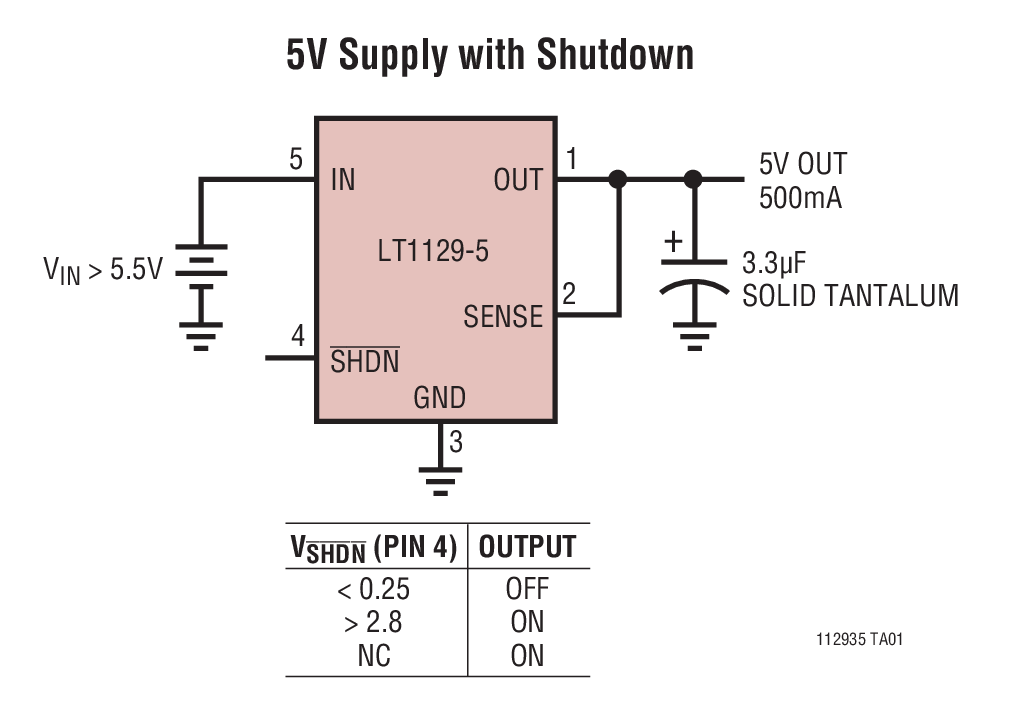

    LT1129典型应用图例一

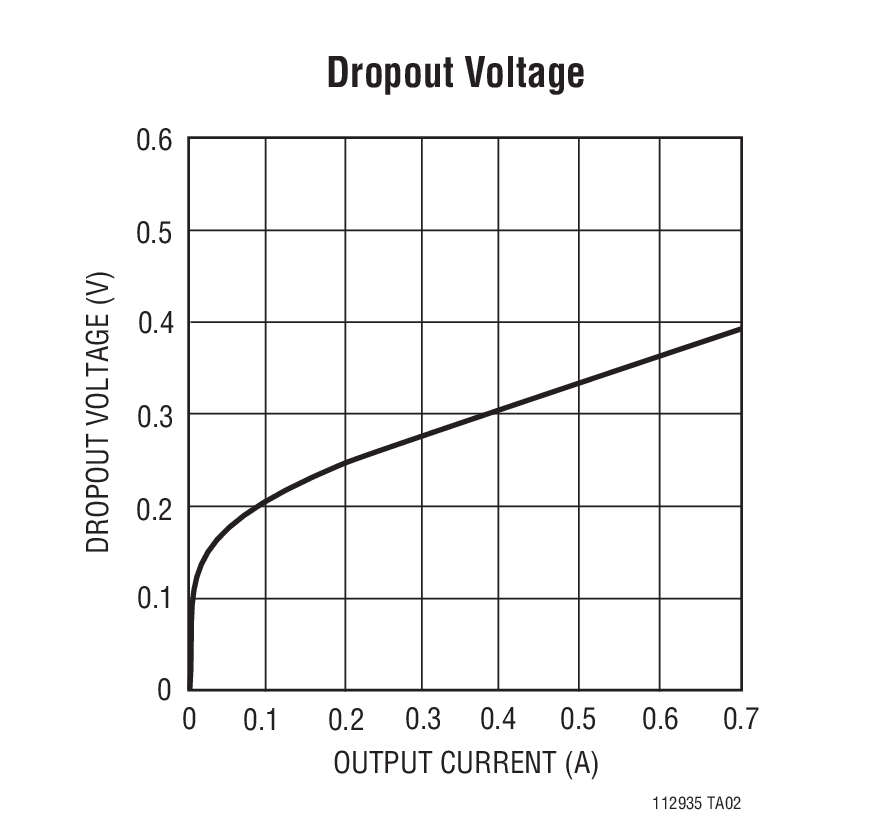

    LT1129典型应用图例二
    LT1129 - 封装图解：

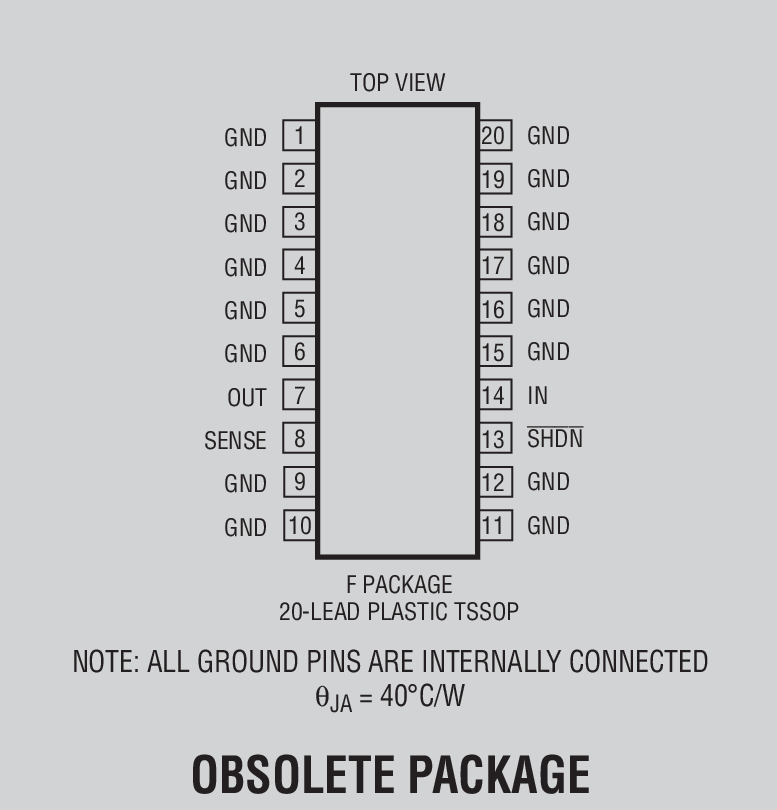

    LT1129封装图解一

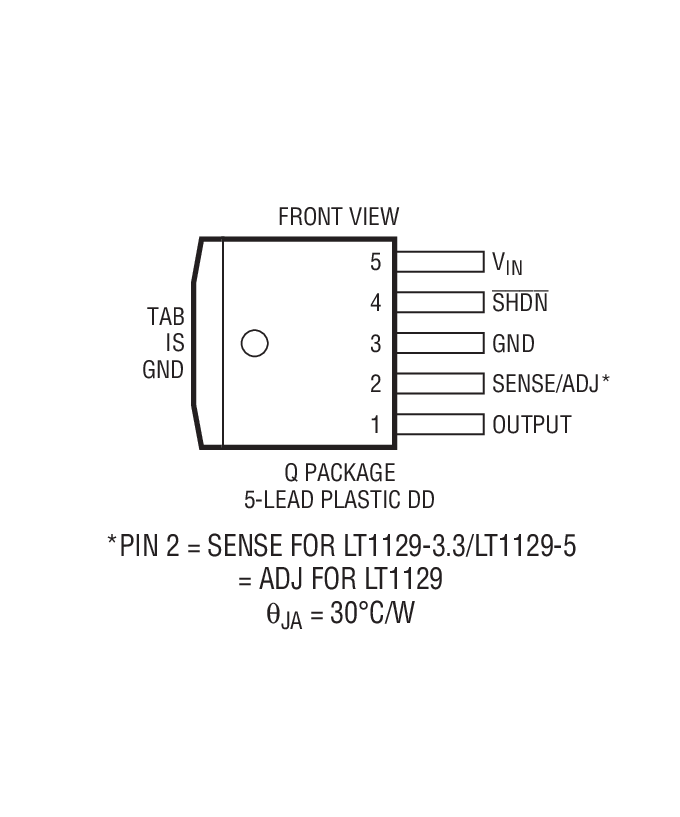

    LT1129封装图解二

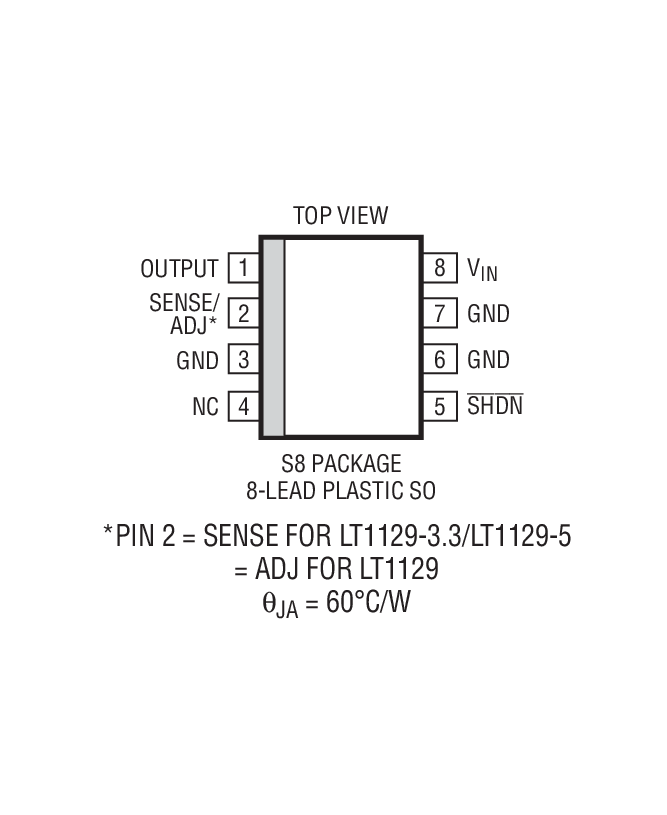

    LT1129封装图解三
    LT1129封装图解四

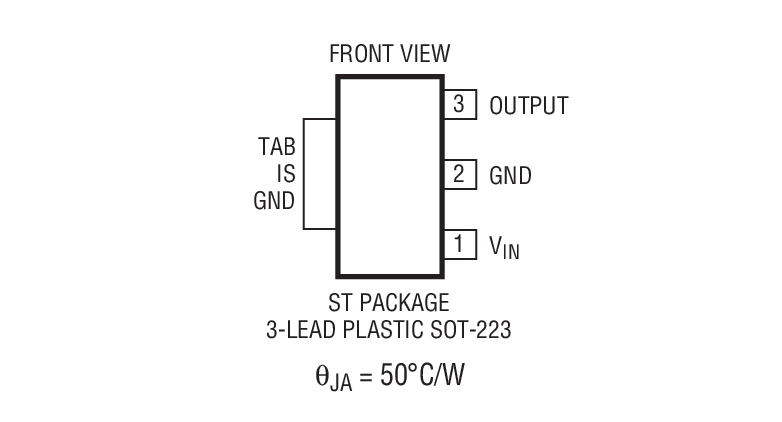

    LT1129封装图解五

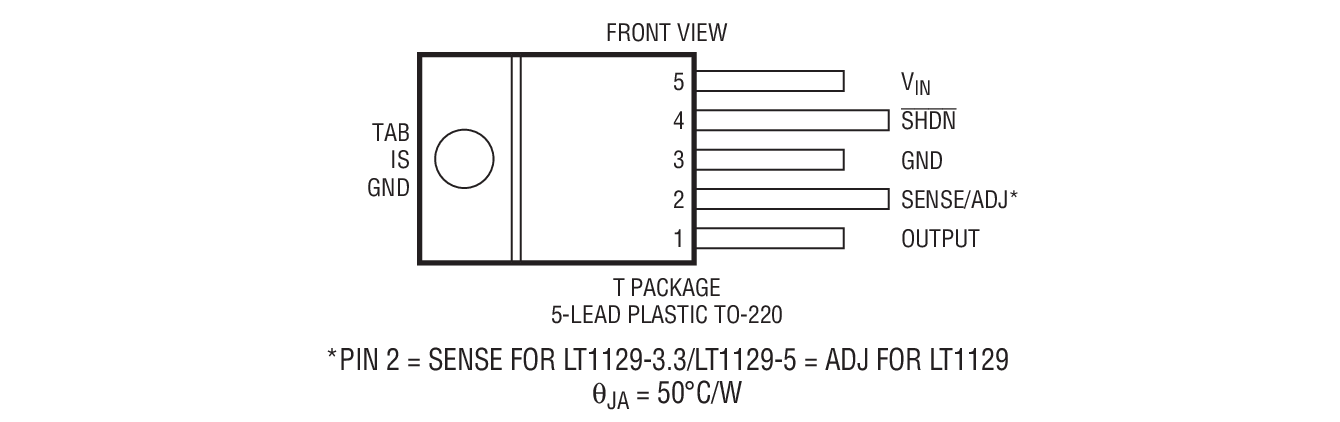

    LT1129封装图解六
    承诺原装正品
    专营Linear，真正优化您的供应链
    Linear产品 - LT1129介绍
    LT1129 - LT1129是具停机功能的微功率低压差稳压器

    LT1129是Linear公司的一款正稳压器产品，LT1129是具停机功能的微功率低压差稳压器，本站介绍了LT1129的封装应用图解、特点和优点、功能等，并给出了与LT1129相关的凌力尔特元器件型号供参考。

    LT1129 - 具停机功能的微功率低压差稳压器

    LT1129 - 具停机功能的微功率低压差稳压器 - Linear Technology（凌力尔特）

    功能描述

    LT1129 / LT1129-3.3 / LT1129-5 是具停机功能的微功率低压差稳压器。这些器件能够在压差电压为 400mV 的条件下 (在最大输出) 提供 700mA 的输出电流。它们专为在电池供电型系统中使用而设计，低静态电流 (在工作期间为 50μA，而在停机模式中则为 16μA) 使其成为一种理想的选择。在压差条件下，静态电流不会上升，这与许多其他的低压差 PNP 稳压器是不同的。

    LT1129 / LT1129-3.3 / LT1129-5 的其他特点包括在采用小输出电容器的情况下能正常运作。它们可在输出端上采用仅 3.3μF 的电容器时保持稳定，而大多数老式器件则需要采用 10μF 至 100μF 的输出电容器来实现稳定。另外，输入可以连接至地或一个反向电压，而不会产生从输出端流至输入端的反向电流。这使得 LT1129 / LT1129-3.3 / LT1129-5 非常适合于备用电源场合，在这些场合中，输出被保持于高电平和输入处于地电位或被反向。在这些条件下，从输出引脚流至地的电流将仅为 16μA。这些器件采用 5 引脚 TO-220、5 引脚 DD-Pak 和 3 引脚 SOT-223 封装。

    特点
  • 400mV 压差电压
  • 700mA 输出电流
  • 50μA 静态电流
  • 无需保护二极管
  • 3.8V 至 30V 可调输出范围
  • 3.3V 至 5V 固定输出电压
  • 压差条件下的受控静态电流
  • 具停机功能
  • 停机模式中的静态电流为 16μA
  • 可稳定于采用 3.3μF 输出电容器
  • 反向电池保护
  • 无反向输出电流
  • 具热限制功能
  • 表面贴装型 SOT-223 和 DD-Pak 封装
    • 应用
  • 低电流稳压器
  • 用于电池供电型系统的稳压器
  • 用于开关电源的后置稳压器
  • 5V 至 3.3V 逻辑稳压器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1129CQ DDPAK-5 C $3.08 $2.45
    LT1129CQ-3.3 DDPAK-5 C $3.08 $2.45
    LT1129CQ-3.3#PBF DDPAK-5 C $3.08 $2.45
    LT1129CQ-3.3#TR DDPAK-5 C $2.57
    LT1129CQ-3.3#TRPBF DDPAK-5 C $2.57
    LT1129CQ-5 DDPAK-5 C $3.08 $2.45
    LT1129CQ-5#PBF DDPAK-5 C $3.08 $2.45
    LT1129CQ-5#TR DDPAK-5 C $2.57
    LT1129CQ-5#TRPBF DDPAK-5 C $2.57
    LT1129CQ#PBF DDPAK-5 C $3.08 $2.45
    LT1129CQ#TR DDPAK-5 C $2.57
    LT1129CQ#TRPBF DDPAK-5 C $2.57
    LT1129CS8 SO-8 C $3.17 $2.50
    LT1129CS8-3.3 SO-8 C $3.17 $2.50
    LT1129CS8-3.3#PBF SO-8 C $3.17 $2.50
    LT1129CS8-3.3#TR SO-8 C $2.56
    LT1129CS8-3.3#TRPBF SO-8 C $2.56
    LT1129CS8-5 SO-8 C $3.17 $2.50
    LT1129CS8-5#PBF SO-8 C $3.17 $2.50
    LT1129CS8-5#TR SO-8 C $2.56
    LT1129CS8-5#TRPBF SO-8 C $2.56
    LT1129CS8#PBF SO-8 C $3.17 $2.50
    LT1129CS8#TR SO-8 C $2.56
    LT1129CS8#TRPBF SO-8 C $2.56
    LT1129CST-3.3 SOT-223 C $2.83 $2.30
    LT1129CST-3.3#PBF SOT-223 C $2.83 $2.30
    LT1129CST-3.3#TR SOT-223 C $2.36
    LT1129CST-3.3#TRPBF SOT-223 C $2.36
    LT1129CST-5 SOT-223 C $2.83 $2.30
    LT1129CST-5#PBF SOT-223 C $2.83 $2.30
    LT1129CST-5#TR SOT-223 C $2.36
    LT1129CST-5#TRPBF SOT-223 C $2.36
    LT1129CT TO-220 C $2.67 $2.15
    LT1129CT-3.3 TO-220 C $2.67 $2.15
    LT1129CT-3.3#06PBF TO-220 C $2.67 $2.15
    LT1129CT-3.3#PBF TO-220 C $2.67 $2.15
    LT1129CT-5 TO-220 C $2.67 $2.15
    LT1129CT-5#06 TO-220 C $2.67 $2.15
    LT1129CT-5#06PBF TO-220 C $2.67 $2.15
    LT1129CT-5#30 TO-220 C
    LT1129CT-5#31 TO-220 C
    LT1129CT-5#PBF TO-220 C $2.67 $2.15
    LT1129CT#PBF TO-220 C $2.67 $2.15
    LT1129IQ DDPAK-5 I $3.67 $2.95
    LT1129IQ-3.3 DDPAK-5 I $3.67 $2.95
    LT1129IQ-3.3#PBF DDPAK-5 I $3.67 $2.95
    LT1129IQ-3.3#TR DDPAK-5 I $3.07
    LT1129IQ-3.3#TRPBF DDPAK-5 I $3.07
    LT1129IQ-5 DDPAK-5 I $3.67 $2.95
    LT1129IQ-5#PBF DDPAK-5 I $3.67 $2.95
    LT1129IQ-5#TR DDPAK-5 I $3.07
    LT1129IQ-5#TRPBF DDPAK-5 I $3.07
    LT1129IQ#PBF DDPAK-5 I $3.67 $2.95
    LT1129IQ#TR DDPAK-5 I $3.07
    LT1129IQ#TRPBF DDPAK-5 I $3.07
    LT1129IS8 SO-8 I $3.75 $2.95
    LT1129IS8-3.3 SO-8 I $3.75 $2.95
    LT1129IS8-3.3#PBF SO-8 I $3.75 $2.95
    LT1129IS8-3.3#TR SO-8 I $3.01
    LT1129IS8-3.3#TRPBF SO-8 I $3.01
    LT1129IS8-5 SO-8 I $3.75 $2.95
    LT1129IS8-5#PBF SO-8 I $3.75 $2.95
    LT1129IS8-5#TR SO-8 I $3.01
    LT1129IS8-5#TRPBF SO-8 I $3.01
    LT1129IS8#PBF SO-8 I $3.75 $2.95
    LT1129IS8#TR SO-8 I $3.01
    LT1129IS8#TRPBF SO-8 I $3.01
    LT1129IST-3.3 SOT-223 I $3.17 $2.60
    LT1129IST-3.3#PBF SOT-223 I $3.17 $2.60
    LT1129IST-3.3#TR SOT-223 I $2.66
    LT1129IST-3.3#TRPBF SOT-223 I $2.66
    LT1129IST-5 SOT-223 I $3.17 $2.60
    LT1129IST-5#PBF SOT-223 I $3.17 $2.60
    LT1129IST-5#TR SOT-223 I $2.66
    LT1129IST-5#TRPBF SOT-223 I $2.66
    LT1129IT TO-220 I $3.17 $2.60
    LT1129IT-3.3 TO-220 I $3.17 $2.60
    LT1129IT-3.3#PBF TO-220 I $3.17 $2.60
    LT1129IT-5 TO-220 I $3.17 $2.60
    LT1129IT-5#06PBF TO-220 I $3.17 $2.60
    LT1129IT-5#PBF TO-220 I $3.17 $2.60
    LT1129IT#06PBF TO-220 I $3.17 $2.60
    LT1129IT#PBF TO-220 I $3.17 $2.60
    LT1129MPST-3.3 SOT-223 MP $10.03 $7.02
    LT1129MPST-3.3#PBF SOT-223 MP $10.03 $7.02
    LT1129MPST-3.3#TR SOT-223 MP $7.08
    LT1129MPST-3.3#TRPBF SOT-223 MP $7.08
