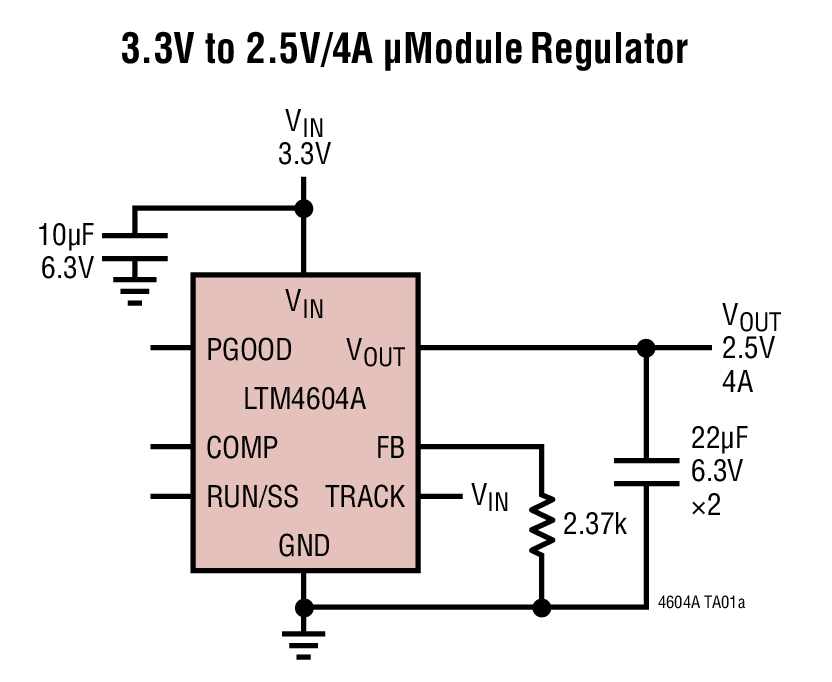

LTM4604A典型应用图例一

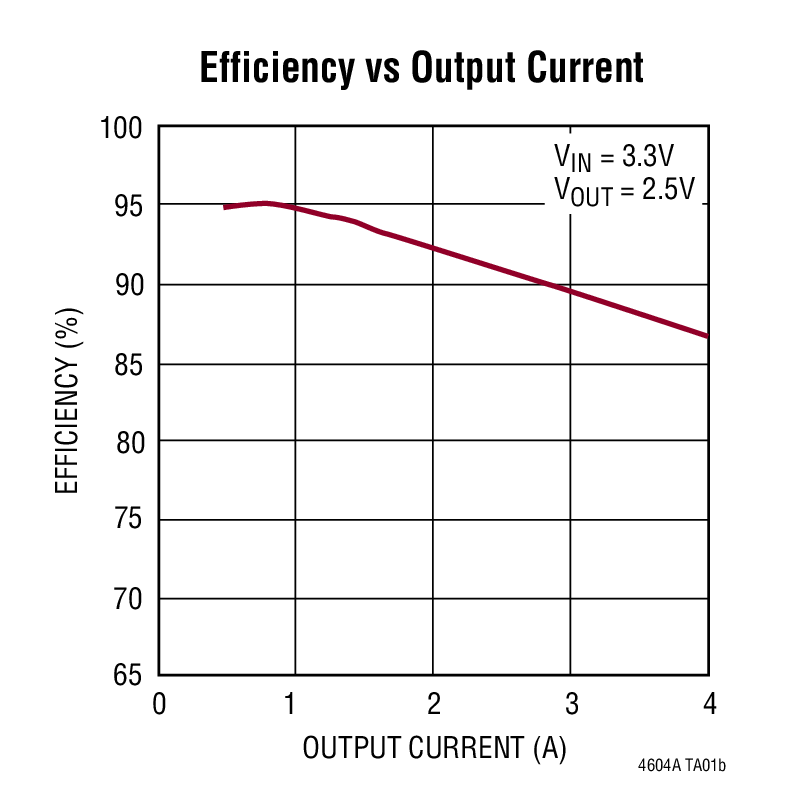

LTM4604A典型应用图例二
LTM4604A - 封装图解：

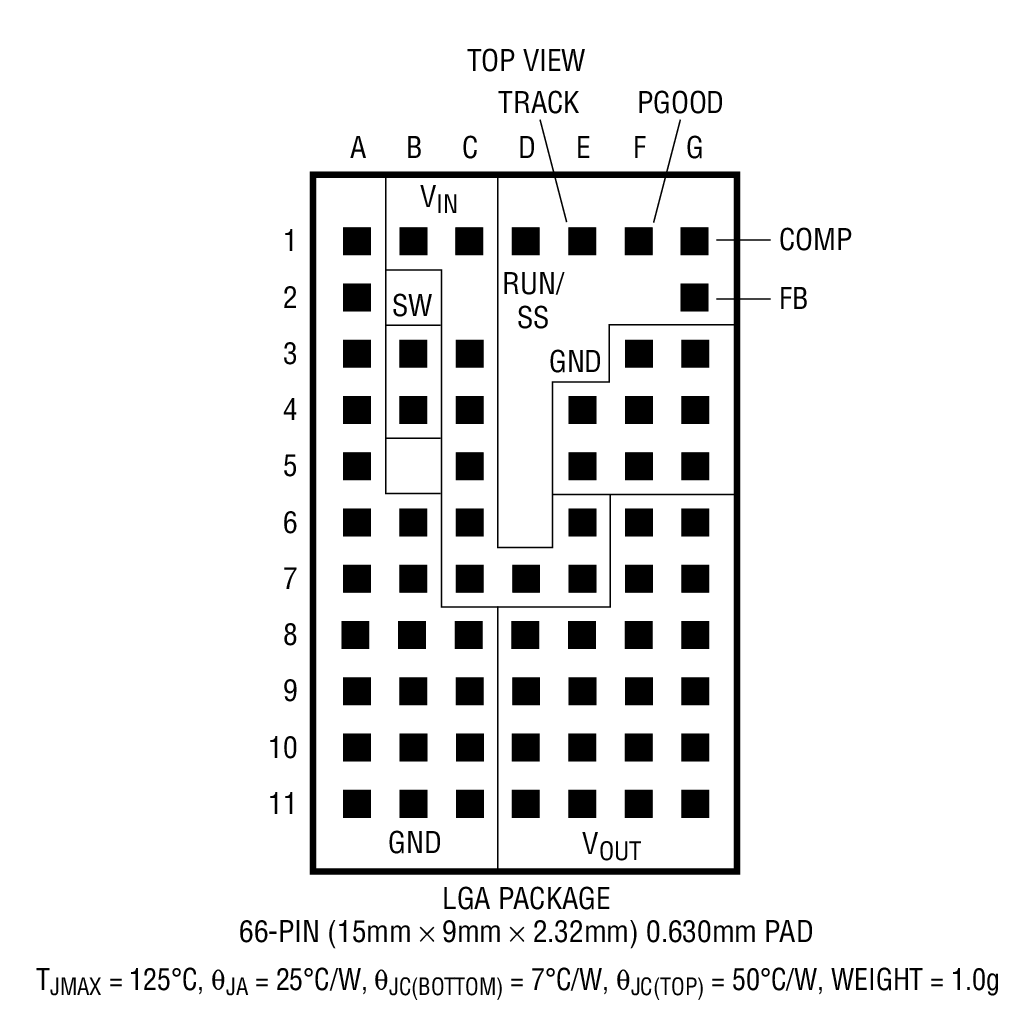

LTM4604A封装图解一

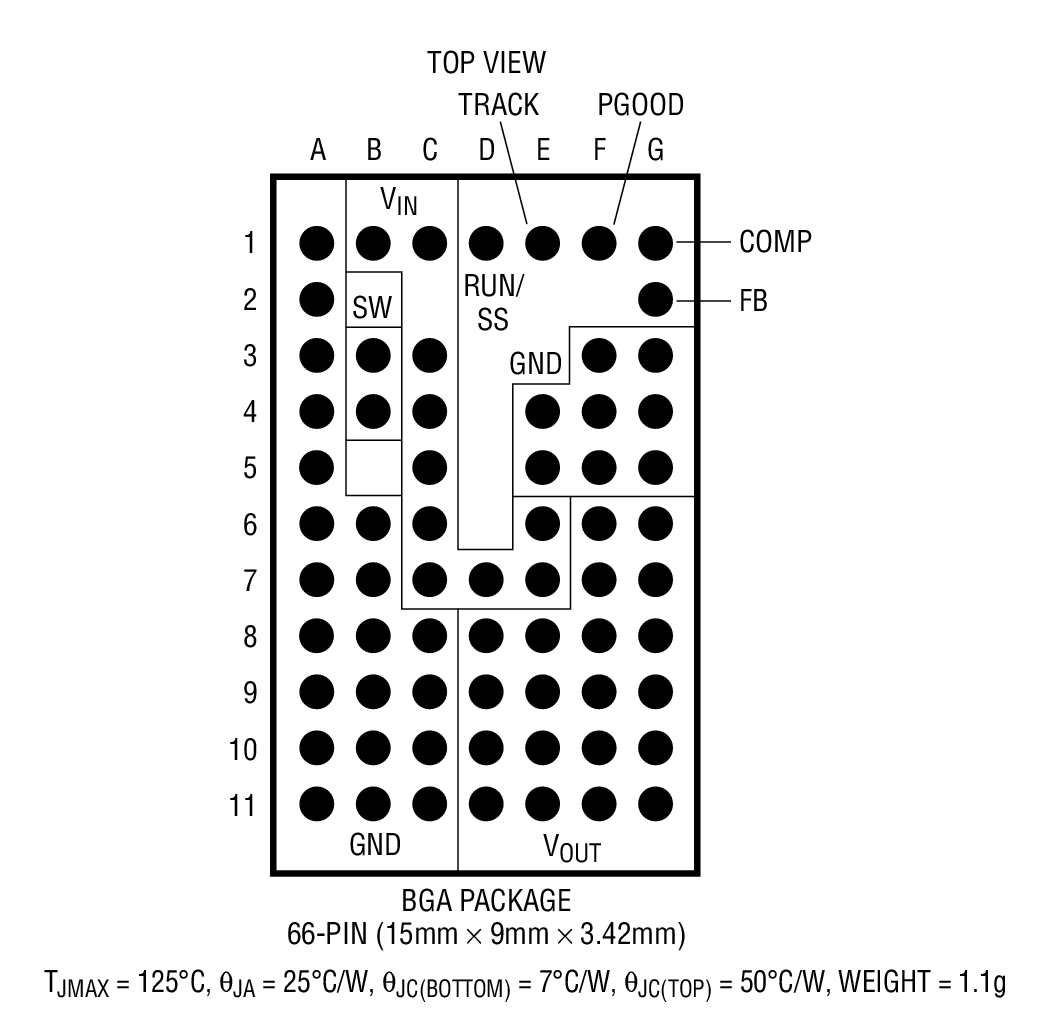

LTM4604A封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4604A介绍

LTM4604A - LTM4604A是具跟踪功能的低电压、4A DC/DC μModule 稳压器

LTM4604A是LINEAR凌力尔特公司的一款μModule 降压型稳压器产品，LTM4604A是LTM4604A是具跟踪功能的低电压、4A DC/DC μModule 稳压器，本站介绍了LTM4604A的封装应用图解、特点和优点、功能等，并给出了与LTM4604A相关的LINEAR元器件型号供参考。

LTM4604A - LTM4604A是具跟踪功能的低电压、4A DC/DC μModule 稳压器 - μModule 降压型稳压器 - 电源管理 - 凌力尔特

LTM4604A - 具跟踪功能的低电压、4A DC/DC μModule 稳压器

LTM4604A - 具跟踪功能的低电压、4A DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4604A 是一款完整的 4A 开关模式 DC/DC 电源，具有 ±1.75% 的总输出电压误差。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4604A 的工作输入电压范围为 2.375V 至 5.5V，可支持 0.8V 至 5V 的输出电压范围 (由单个电阻器来设定)。该高效率设计提供了高达 4A 的连续电流 (峰值为 5A)。仅需采用大容量的输出电容器便可完成设计。

具 1.27mm 间距的 0.630mm LGA 封装衬垫通过提供标准的走线排布和通孔布置简化了 PCB 布局 (LTM4604A 衬垫比 LTM4604 的小)。扁平的封装使得能够利用 PC 板底部上的未用空间，以实现高密度负载点调节。高开关频率和电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括折返电流保护、热停机和可编程软起动。LTM4604A具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特点
  • 完整的独立型电源
  • ±1.75% 的总 DC 输出误差 (-40ºC 至 125ºC)
  • 宽输入电压范围：2.375V 至 5.5V
  • 4A DC、5A 峰值输出电流
  • 0.8V 至 5V 输出
  • 输出电压跟踪
  • UltraFastTM 瞬态响应
  • 电源良好指示器
  • 电流模式控制
  • 电流折返保护，并联 / 均流
  • 效率高达 95%
  • 可编程软起动
  • 微功率停机模式：IQ ≤ 7μA
  • 过热保护
  • 9mm x 15mm x2.32mm LGA 和 9mm x 15mm x3.42mm BGA 封装
    • 应用
  • 电信和网络设备
  • 服务器
  • 存储卡
  • ATCA 卡
  • 工业设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4604AEV#PBF 15mm × 9mm × 2.32mm LGA E $12.14 $8.50
    LTM4604AEY#PBF 15mm x 9mm x 3.42mm BGA E $12.99 $9.10
    LTM4604AIV#PBF 15mm × 9mm × 2.32mm LGA I $13.36 $9.35
    LTM4604AIY 15mm x 9mm x 3.42mm BGA I $21.77 $15.23
    LTM4604AIY#PBF 15mm x 9mm x 3.42mm BGA I $14.21 $9.95
