当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3703-5
LTC3703-5技术文档下载：
LTC3703-5技术文档产品手册下载
LTC3703-5 - 典型应用图例：
LTC3703-5典型应用图例一

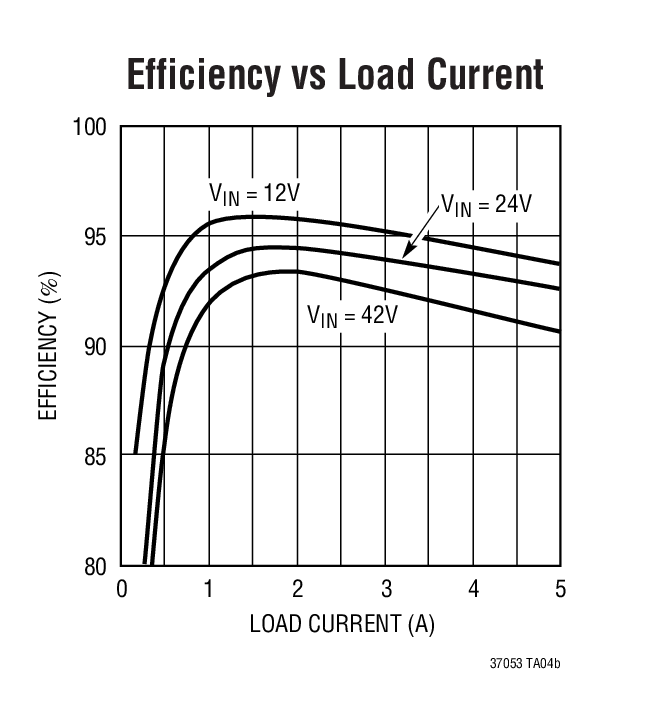

LTC3703-5典型应用图例二
LTC3703-5 - 封装图解：

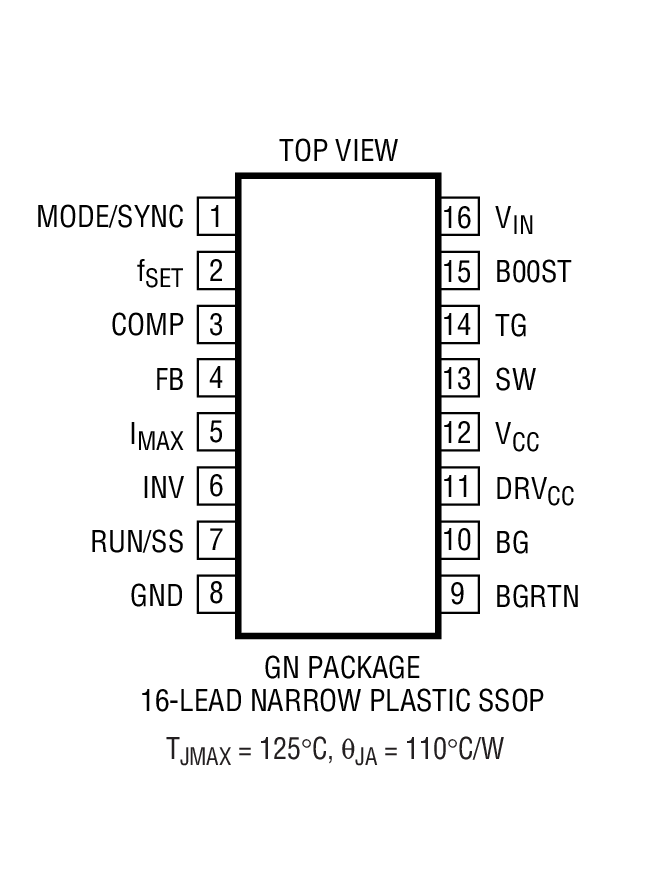

LTC3703-5封装图解一

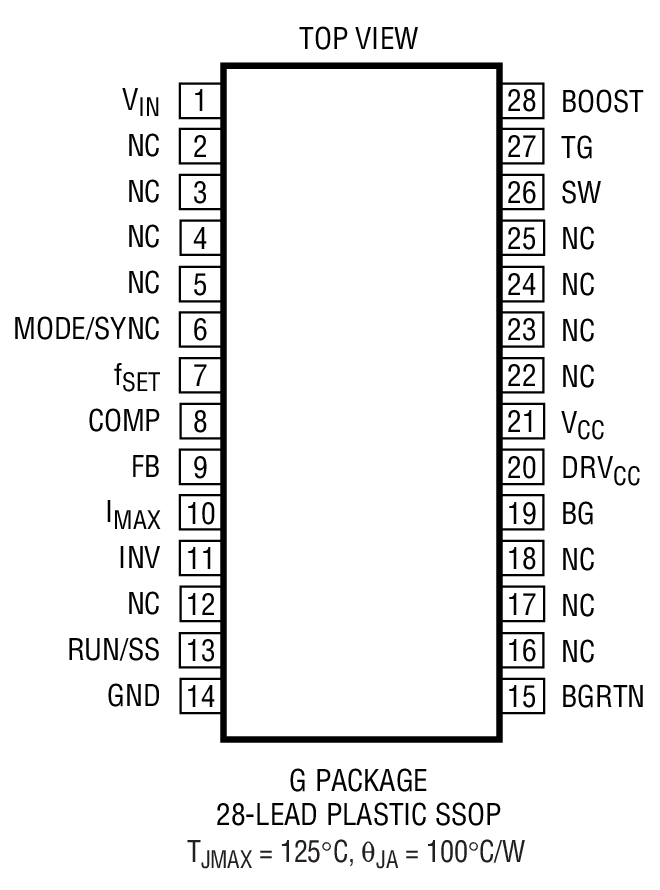

LTC3703-5封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3703-5介绍

LTC3703-5 - LTC3703-5是60V 同步开关稳压控制器

LTC3703-5是LINEAR凌力尔特公司的一款高输入电压降压产品，LTC3703-5是LTC3703-5是60V 同步开关稳压控制器，本站介绍了LTC3703-5的封装应用图解、特点和优点、功能等，并给出了与LTC3703-5相关的LINEAR元器件型号供参考。

LTC3703-5 - LTC3703-5是60V 同步开关稳压控制器 - 高输入电压降压 - 电源管理 - 凌力尔特

LTC3703-5 - 60V 同步开关稳压控制器

LTC3703-5 - 60V 同步开关稳压控制器 - Linear Technology（凌力尔特）

功能描述

LTC3703-5 是一款能够从高至 60V 的电压进行直接降压的同步降压型开关稳压控制器，因而使其成为电信和汽车应用的理想选择。LTC3703-5 采用一种恒定频率 (高至 600kHz)、电压模式架构来驱动外部逻辑电平 N 沟道 MOSFET。

一个精密的内部基准提供了 1% 的直流准确度。一个高带宽误差放大器以及已获专利授权*的电压前馈补偿技术实现了非常迅速的电压和负载瞬态响应。强力 1Ω 栅极驱动器使得 LTC3703-5 能够驱动多个 MOSFET 以满足较高电流应用的要求。工作频率可由用户在 100kHz 至 600kHz 的范围内自行设定，也可同步至一个外部时钟以适应那些对噪声敏感的应用。电流限值可由一个外部电阻器来设置，并利用了同步 MOSFET 两端的电压降，旨在免除增设一个电流检测电阻器的需要。对于需要高达 100V 工作电压的应用，请参阅 LTC3703 的数据表。

参数

LTC3703-5

LTC3703

VIN 最大值

60V

100V

MOSFET 栅极驱动

4.5V 至 15V

9.3V 至 15V

VCC UV+

3.7V

8.7V

VCC UV–

3.1V

6.2V

* 美国专利号：5408150、5055767、6677210、5847554、5481178、6304066、6580258；其他正待审议。

特点
  • 高工作电压：达 60V
  • 强力 1Ω 栅极驱动器 (采用 5V 电源)
  • 无需电流检测电阻器
  • 升压型或降压型 DC/DC 转换器
  • 双 N 沟道 MOSFET 同步驱动
  • 卓越的电压和负载瞬态响应
  • 可编程恒定频率：100kHz 至 600kHz
  • ±1% 基准准确度
  • 可同步至 600kHz
  • 可选的脉冲跳跃模式操作
  • 低停机电流：25μA (典型值)
  • 可编程电流限值
  • 欠压闭锁
  • 可编程软起动
  • 16 引脚窄体 SSOP 封装和 28 引脚 SSOP 封装
    • 应用
  • 48V 电信和基站电源
  • 网络设备、服务器
  • 汽车和工业控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3703EG-5 SSOP-28 E $4.05 $3.40
    LTC3703EG-5#PBF SSOP-28 E $4.05 $3.40
    LTC3703EG-5#TR SSOP-28 E $3.46
    LTC3703EG-5#TRPBF SSOP-28 E $3.46
    LTC3703EGN-5 SSOP-16 E $3.69 $3.10
    LTC3703EGN-5#PBF SSOP-16 E $3.69 $3.10
    LTC3703EGN-5#TR SSOP-16 E $3.20
    LTC3703EGN-5#TRPBF SSOP-16 E $3.20
    LTC3703IG-5 SSOP-28 I $5.37 $3.76
    LTC3703IG-5#PBF SSOP-28 I $5.37 $3.76
    LTC3703IG-5#TR SSOP-28 I $3.86
    LTC3703IG-5#TRPBF SSOP-28 I $3.86
    LTC3703IGN-5 SSOP-16 I $5.09 $3.56
    LTC3703IGN-5#PBF SSOP-16 I $5.09 $3.56
    LTC3703IGN-5#TR SSOP-16 I $3.62
    LTC3703IGN-5#TRPBF SSOP-16 I $3.62
