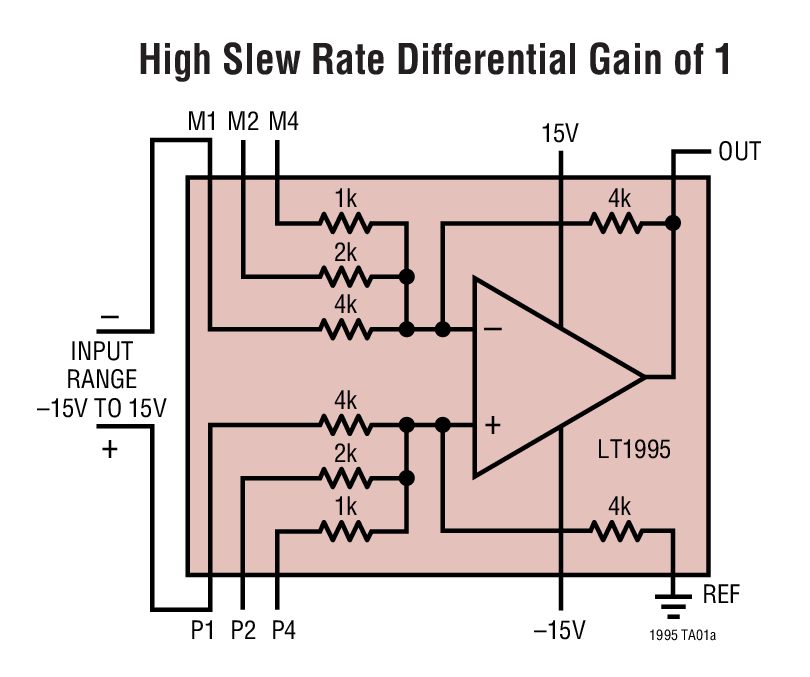

LT1995典型应用图例一

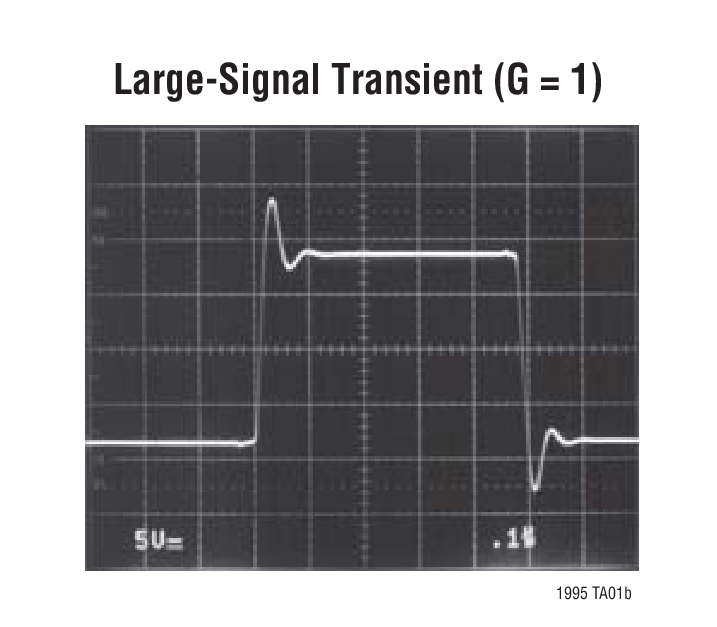

LT1995典型应用图例二
LT1995 - 封装图解：

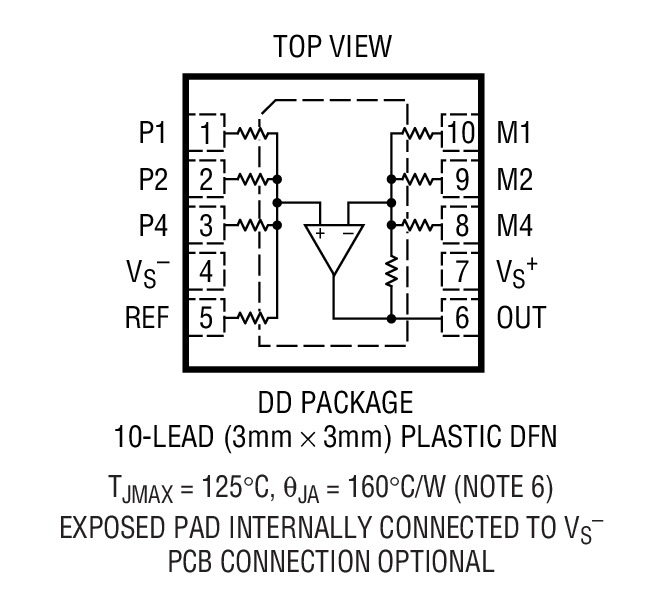

LT1995封装图解一

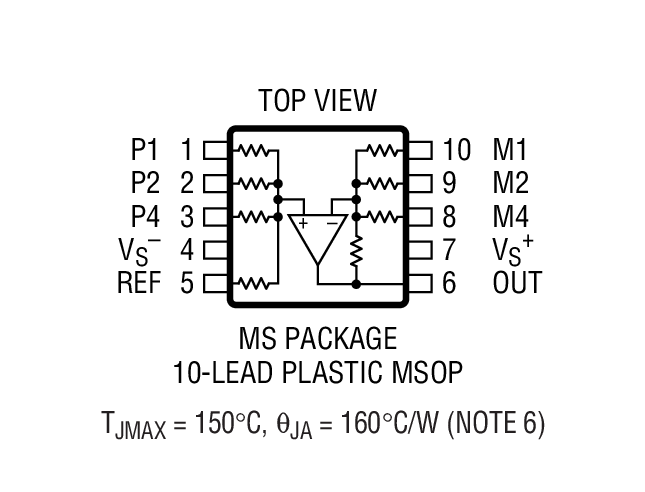

LT1995封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1995介绍

LT1995 - LT1995是32MHz，1000V/μs 增益可选放大器

LT1995是LINEAR凌力尔特公司的一款差动放大器产品，LT1995是LT1995是32MHz，1000V/μs 增益可选放大器，本站介绍了LT1995的封装应用图解、特点和优点、功能等，并给出了与LT1995相关的LINEAR元器件型号供参考。

LT1995 - LT1995是32MHz，1000V/μs 增益可选放大器 - 差动放大器 - 信号调理 - 凌力尔特

LT1995 - 32MHz，1000V/μs 增益可选放大器

LT1995 - 32MHz，1000V/μs 增益可选放大器 - Linear Technology（凌力尔特）

功能描述

LT1995 是一款具有超群 DC 性能的高速、高转换速率、增益可选放大器。可在未采用外部组件的情况下实现 -7 至 8 的增益范围和一个 0.2% 的增益准确度。该器件尤其适于用作差分放大器，在这种场合，超卓的电阻器匹配性能将实现一个 79dB 的典型共模抑制比。

该放大器采用的是与 LT1363 相似的单增益级设计，并具有极佳的转换和稳定特性。内部运算放大器的输入失调小于 2.5mV，转换速率为 1000V/μs。输出能在采用 ±5V 电源的情况下驱动一个 150Ω 负载至 ±2.5V，从而使其适合于电缆驱动器应用。

电阻器具有卓越的匹配性能，在室温条件下和 -40℃ 至 85℃ 温度范围内的误差分别为 0.2% (最大值) 和 0.3%。电阻器的温度系数通常为 -30ppm/℃。这些电阻器与电压之间具有极佳的线性关系，因而实现了一个 10ppm 的增益非线性。

LT1995 的规格是针对 ±2.5V、±5V 和 ±15V 电源以及 -40℃ 至 85℃ 的温度范围而全面拟订的。该器件采用节省空间的 10 引线 MSOP 和 10 引线 (3mm×3mm) DFN 封装。如果需要的是具有精准电阻器的微功率精密放大器，则可查找 LT1991和 LT1996 的相关信息。

?

特点
  • 点击这里下载“The Configurator”软件
  • 内部增益设定电阻器
  • 可通过引脚配置而成为差分放大器、反相放大器和同相放大器
  • 差分放大器：????? 增益范围 1 至 7????? CMRR > 65dB
  • 同相放大器：??????增益范围 1至 8
  • 反相放大器??????增益范围 -1 至 -7
  • 增益误差：< 0.2%
  • 转换速率：1000V/μs
  • 带宽：32MHz (增益 = 1)
  • 运算放大器输入失调电压：2.5mV (最大值)
  • 静态电流：9mA (最大值)
  • 宽电源范围：±2.5V 至 ±15V
  • 采用 10 引脚 MSOP 和 10 引脚 (3mm×3mm) DFN 封装
    • 应用
  • 仪表放大器
  • 电流检测放大器
  • 视频差分放大器
  • 自动测试设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1995CDD 3x3 DFN-10 C $2.51 $2.09
    LT1995CDD#PBF 3x3 DFN-10 C $2.51 $2.09
    LT1995CDD#TR 3x3 DFN-10 C $2.15
    LT1995CDD#TRPBF 3x3 DFN-10 C $2.15
    LT1995CMS MS-10 C $2.27 $1.89
    LT1995CMS#PBF MS-10 C $2.27 $1.89
    LT1995CMS#TR MS-10 C $1.95
    LT1995CMS#TRPBF MS-10 C $1.95
    LT1995IDD 3x3 DFN-10 I $2.99 $2.47
    LT1995IDD#PBF 3x3 DFN-10 I $2.99 $2.47
    LT1995IDD#TR 3x3 DFN-10 I $2.53
    LT1995IDD#TRPBF 3x3 DFN-10 I $2.53
    LT1995IMS MS-10 I $2.75 $2.27
    LT1995IMS#PBF MS-10 I $2.75 $2.27
    LT1995IMS#TR MS-10 I $2.33
    LT1995IMS#TRPBF MS-10 I $2.33
