当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3703
LTC3703技术文档下载:
LTC3703技术文档产品手册下载
LTC3703 - 典型应用图例:

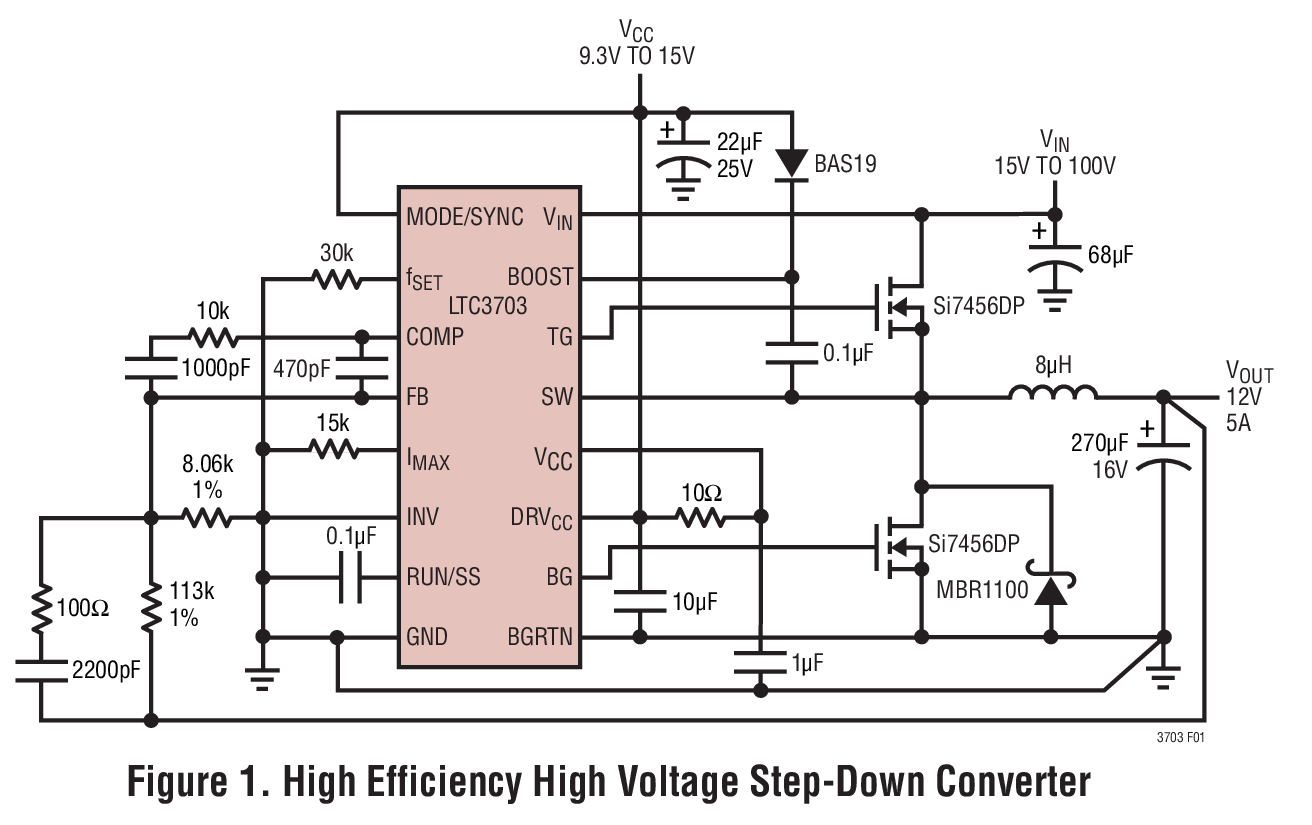

LTC3703典型应用图例一

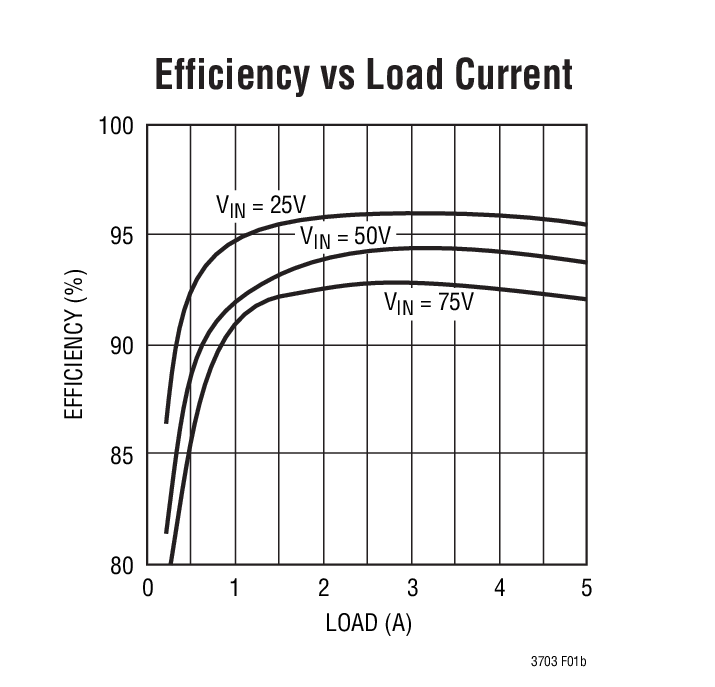

LTC3703典型应用图例二
LTC3703 - 封装图解:

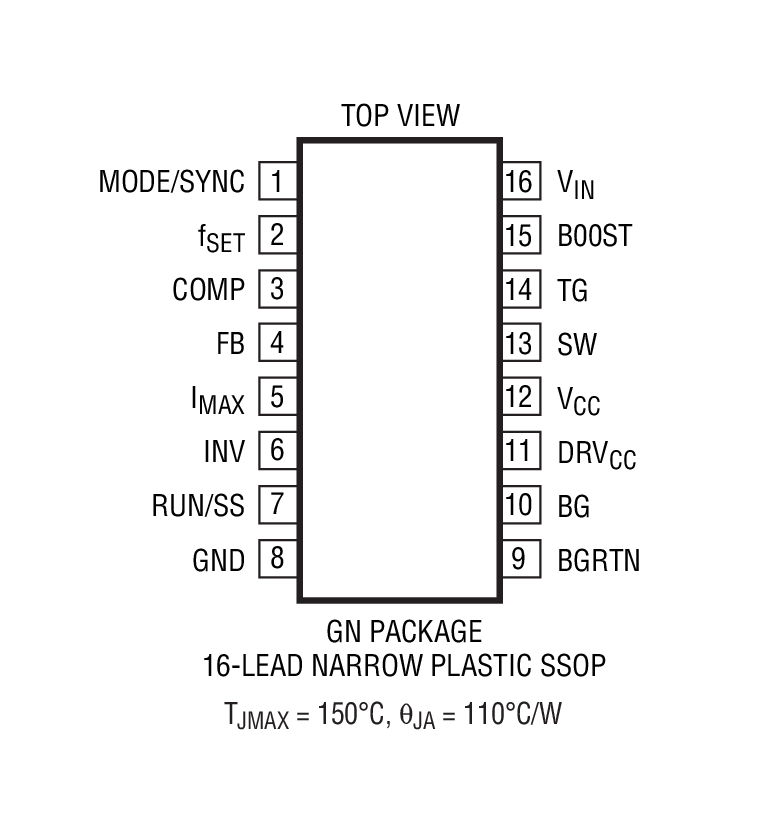

LTC3703封装图解一

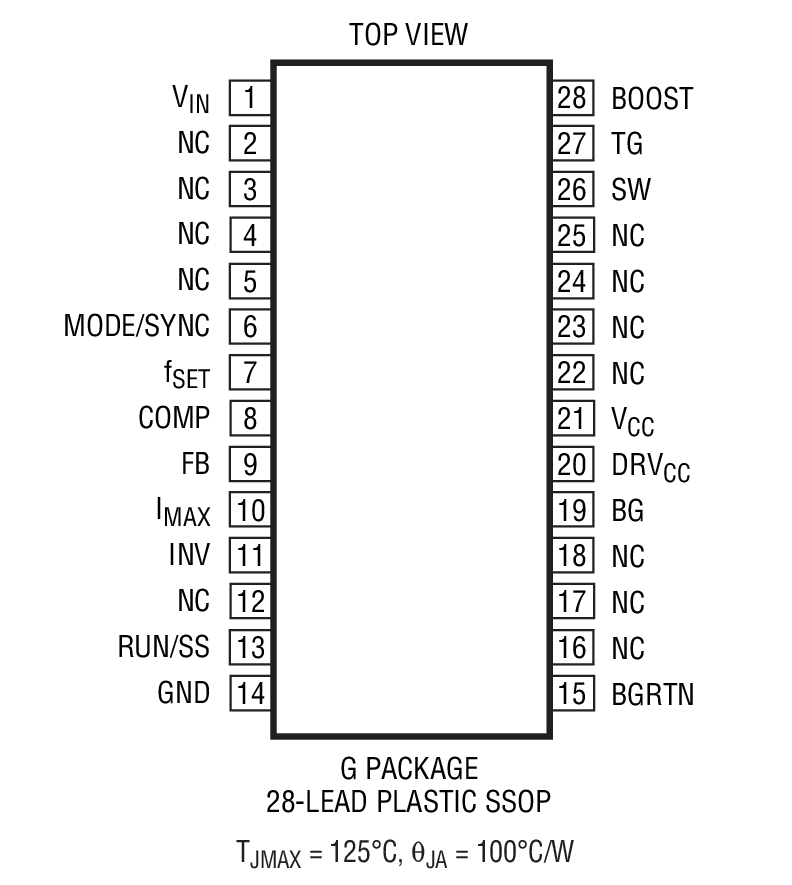

LTC3703封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3703介绍
LTC3703 - LTC3703是100V 同步开关稳压控制器

LTC3703是Linear公司的一款高输入电压降压产品,LTC3703是100V 同步开关稳压控制器,本站介绍了LTC3703的封装应用图解、特点和优点、功能等,并给出了与LTC3703相关的凌力尔特元器件型号供参考。

LTC3703 - 100V 同步开关稳压控制器

LTC3703 - 100V 同步开关稳压控制器 - Linear Technology(凌力尔特)

功能描述

LTC3703 是一款能够从高至 100V 的电压进行直接降压的同步降压型开关稳压控制器,因而使其成为电信和汽车应用的理想选择。LTC3703 采用一种恒定频率 (高至 600kHz) 电压模式架构来对外部 N 沟道 MOSFET 进行驱动。

一个精密的内部基准提供了 1% 的直流精度。一个高带宽误差放大器以及已获专利授权的电压前馈补偿技术实现了非常迅速的电压和负载瞬态响应。强力 1Ω 栅极驱动器使得 LTC3703 能够驱动多个 MOSFET 以满足较高电流应用的要求。工作频率可由用户在 100kHz 至 600kHz 的范围内自行设定,也可同步至一个外部时钟以适应对噪声敏感的应用的需要。电流限值可由一个外部电阻器来设置,并利用了同步 MOSFET 两端的压降,旨在免除增设一个电流检测电阻器的需要。对于需要高达 60V 和逻辑电平MOSFET 操作的应用,请参考 LTC3703-5 数据表。

参数LTC3703-5LTC3703VIN 最大值60V100vMOSFET 栅极驱动4.5V 至 15V9.3V 至 15VVCC UV+3.7V8.7VVCC UV–3.1V6.2V
特点
  • 高工作电压:高达 100V
  • 强力 1Ω 栅极驱动器
  • 无需电流检测电阻器
  • 升压型或降压型 DC/DC 转换器
  • 双 N 沟道 MOSFET 同步驱动
  • 卓越的电压和负载瞬态响应
  • 可设置恒定频率:100kHz 至 600kHz
  • 基准精度达 ±1%
  • 可同步高至 600kHz
  • 可选脉冲跳跃模式操作
  • 低停机电流:50uA (典型值)
  • 可设置电流限值
  • 欠压闭锁
  • 可设置软起动
  • 16 引脚窄式 SSOP 和 28 引脚 SSOP 封装
  • 应用
  • 48V 电信和基站电源
  • 网络设备、服务器
  • 汽车和工业控制
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3703EG SSOP-28 E $4.05 $3.40
    LTC3703EG#PBF SSOP-28 E $4.05 $3.40
    LTC3703EG#TR SSOP-28 E $3.46
    LTC3703EG#TRPBF SSOP-28 E $3.46
    LTC3703EGN SSOP-16 E $3.69 $3.10
    LTC3703EGN#PBF SSOP-16 E $3.69 $3.10
    LTC3703EGN#TR SSOP-16 E $3.20
    LTC3703EGN#TRPBF SSOP-16 E $3.20
    LTC3703HGN SSOP-16 H $5.44 $3.81
    LTC3703HGN#PBF SSOP-16 H $5.44 $3.81
    LTC3703HGN#TR SSOP-16 H $3.87
    LTC3703HGN#TRPBF SSOP-16 H $3.87
    LTC3703IGN SSOP-16 I $5.09 $3.56
    LTC3703IGN#PBF SSOP-16 I $5.09 $3.56
    LTC3703IGN#TR SSOP-16 I $3.62
    LTC3703IGN#TRPBF SSOP-16 I $3.62
