当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2336-18
LTC2336-18技术文档下载：
LTC2336-18技术文档产品手册下载
LTC2336-18 - 典型应用图例：

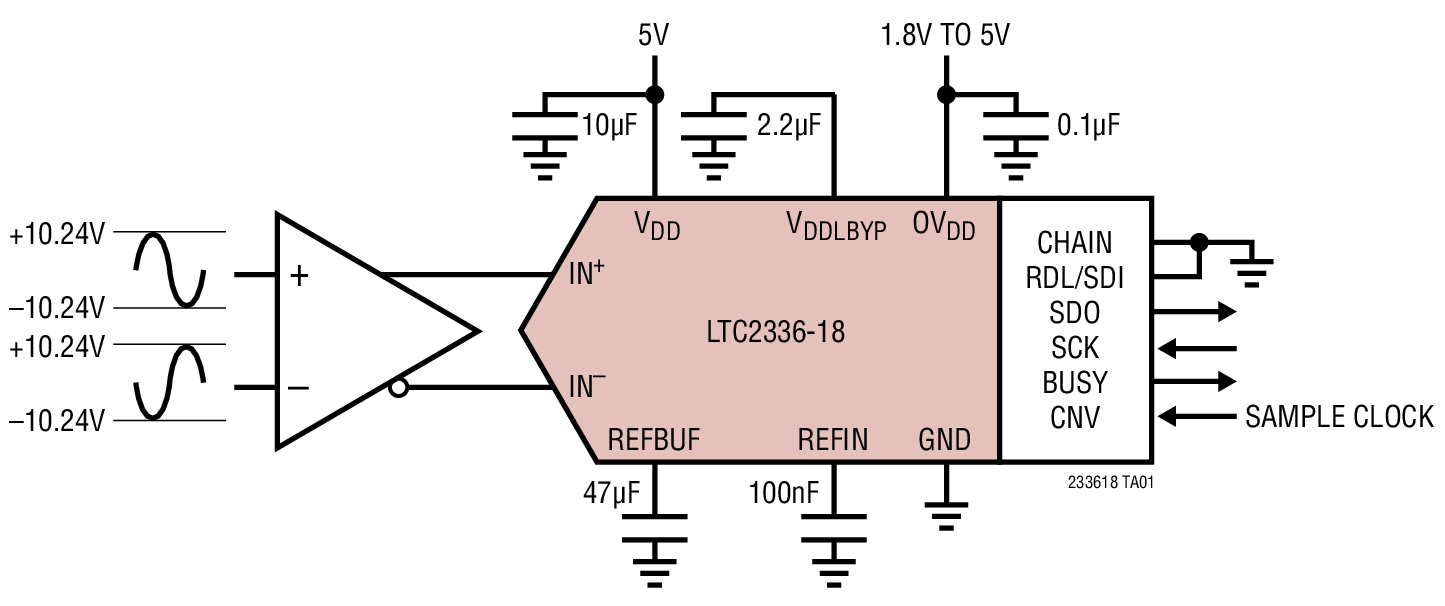

LTC2336-18典型应用图例一

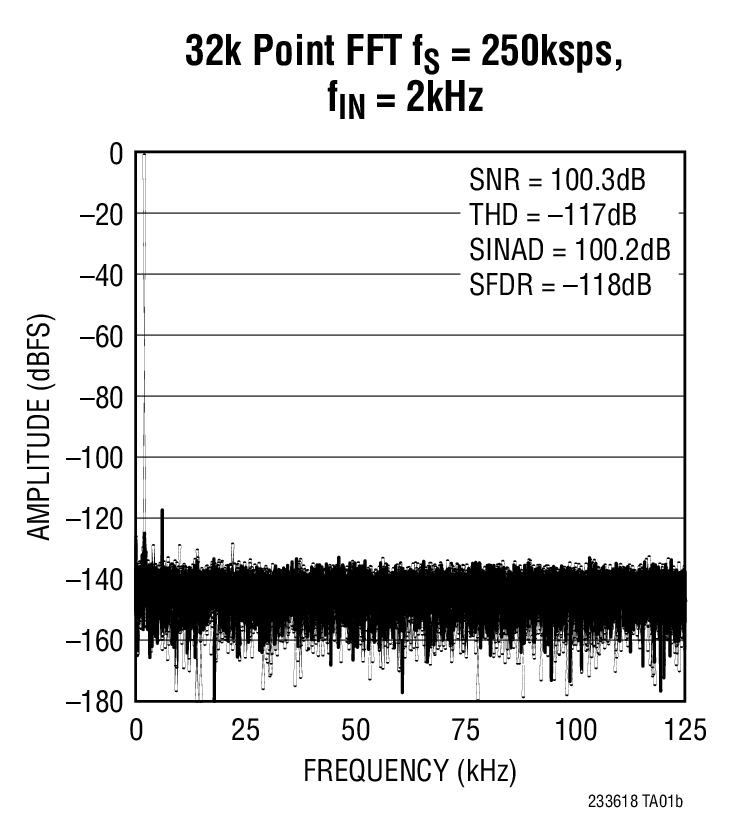

LTC2336-18典型应用图例二
LTC2336-18 - 封装图解：

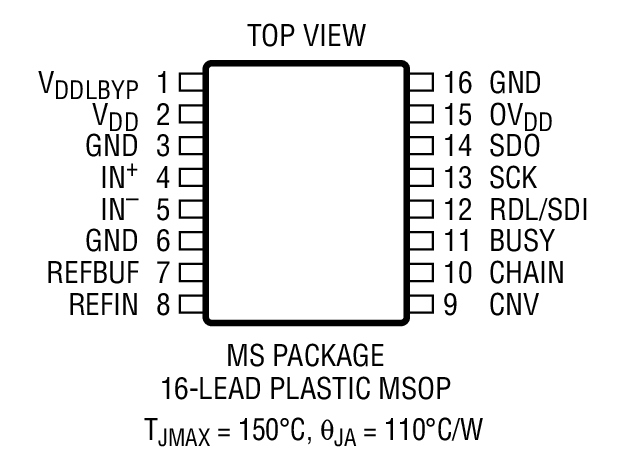

LTC2336-18封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2336-18介绍

LTC2336-18 - LTC2336-18是具 100dB SNR 的 18 位、250ksps、±10.24V 真正双极、全差分输入 ADC

LTC2336-18是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2336-18是LTC2336-18是具 100dB SNR 的 18 位、250ksps、±10.24V 真正双极、全差分输入 ADC，本站介绍了LTC2336-18的封装应用图解、特点和优点、功能等，并给出了与LTC2336-18相关的LINEAR元器件型号供参考。

LTC2336-18 - LTC2336-18是具 100dB SNR 的 18 位、250ksps、±10.24V 真正双极、全差分输入 ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2336-18 - 具 100dB SNR 的 18 位、250ksps、±10.24V 真正双极、全差分输入 ADC

LTC2336-18 - 具 100dB SNR 的 18 位、250ksps、±10.24V 真正双极、全差分输入 ADC - Linear Technology（凌力尔特）

功能描述

LTC2336-18 是一款低噪声、高速 18 位逐次逼近型寄存器 (SAR) ADC，其具有全差分输入。LTC2336-18 采用单 5V 工作电源，具有一个 ±10.24V 的真正双极输入范围，从而使其非常适合于那些要求宽动态范围的高电压应用。LTC2336-18 实现了 ±4LSB INL (最大值)、无漏失码 (在 18 位) 和 100dB SNR。

LTC2336-18 具有一个支持单触发的内置基准缓冲器和低漂移 (20ppm/ºC 最大值) 2.048V 温度补偿型基准。另外，LTC2336-18 还具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2336-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2336-18 的功耗仅为 28mW，并在转换操作之间自动进入打盹模式，从而减低了随采样速率而调节的功耗。此外，还提供了一种可将 LTC2336-18 的功耗降低至 300μW 的睡眠模式，以达到在待用期间进一步省电的目的。

特点
  • 250ksps 吞吐速率
  • ±4LSB INL (最大值)
  • 保证 18 位，无漏失码
  • 全差分输入
  • 真正的双极输入范围：±6.25V、±10.24V、±12.5V
  • 在 fIN = 2kHz 时的 SNR 典型值为 100dB
  • 在 fIN = 2kHz 时的 THD 典型值为 -115dB
  • 保证运作至 125ºC
  • 单 5V 电源
  • 低漂移 (20ppm/ºC 最大值) 2.048V 内部基准
  • 支持单触发的内置基准缓冲器
  • 无流水线延迟，无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 功耗为 28mW (典型值)
  • 16 引脚 MSOP 封装
    • 应用
  • 可编程逻辑控制器
  • 工业过程控制
  • 高速数据采集
  • 便携式或紧凑型仪表
  • ATE
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2336CMS-18#PBF MS-16 C $27.86 $19.50
    LTC2336CMS-18#TRPBF MS-16 C $19.56
    LTC2336HMS-18#PBF MS-16 H $37.07 $25.95
    LTC2336HMS-18#TRPBF MS-16 H $26.01
    LTC2336IMS-18#PBF MS-16 I $32.14 $22.50
    LTC2336IMS-18#TRPBF MS-16 I $22.56
