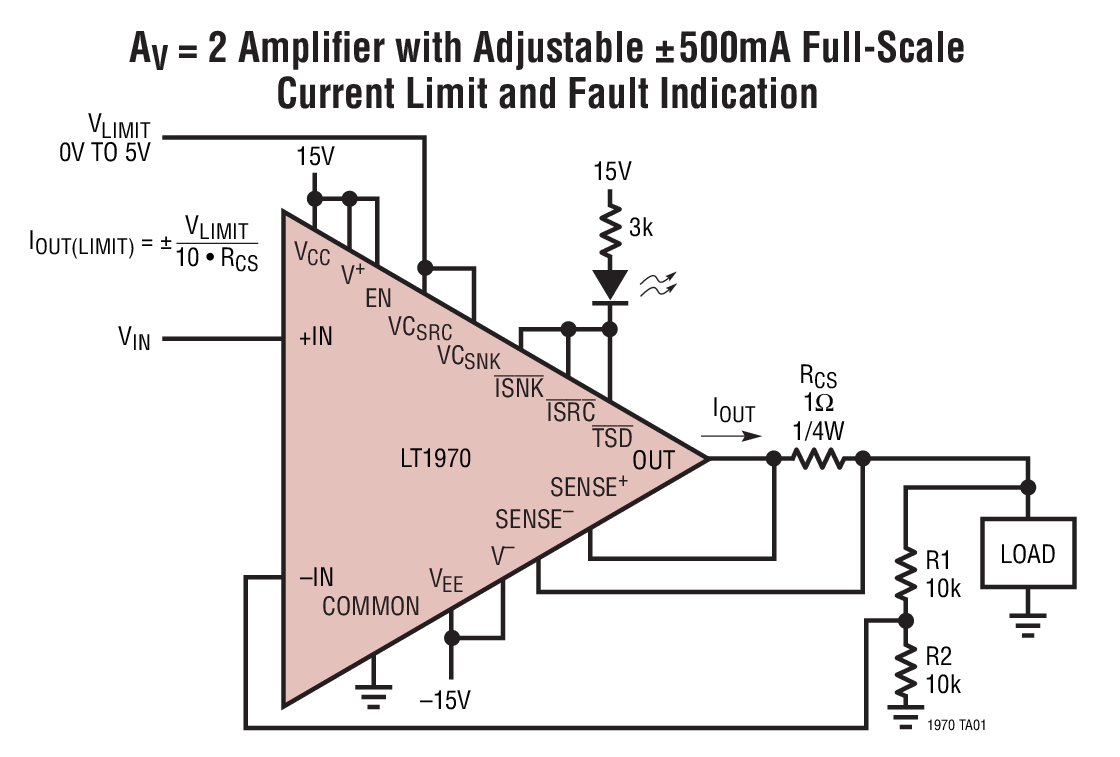

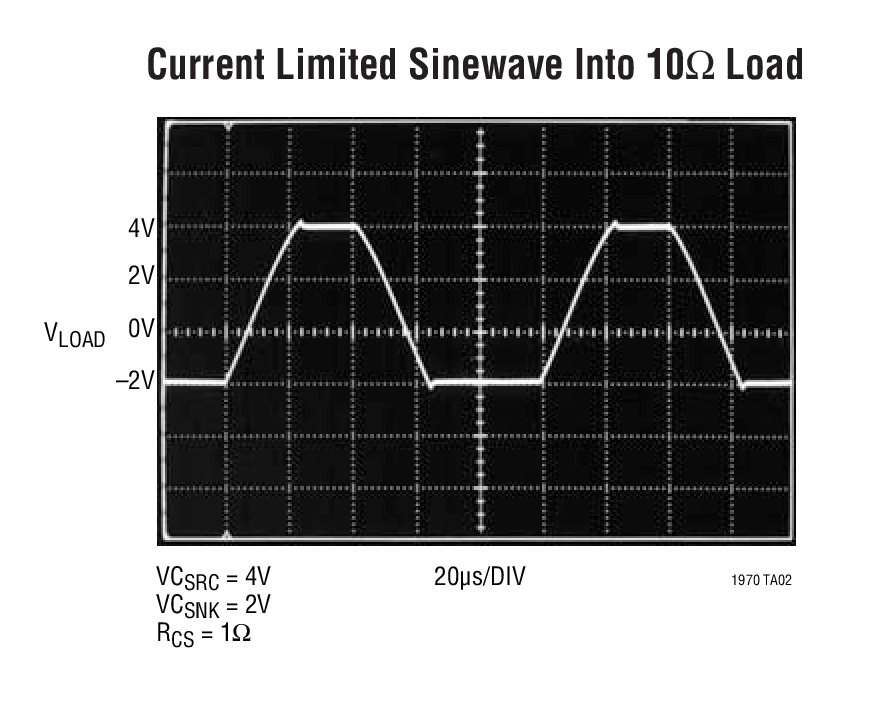

LT1970 - 典型应用图例：

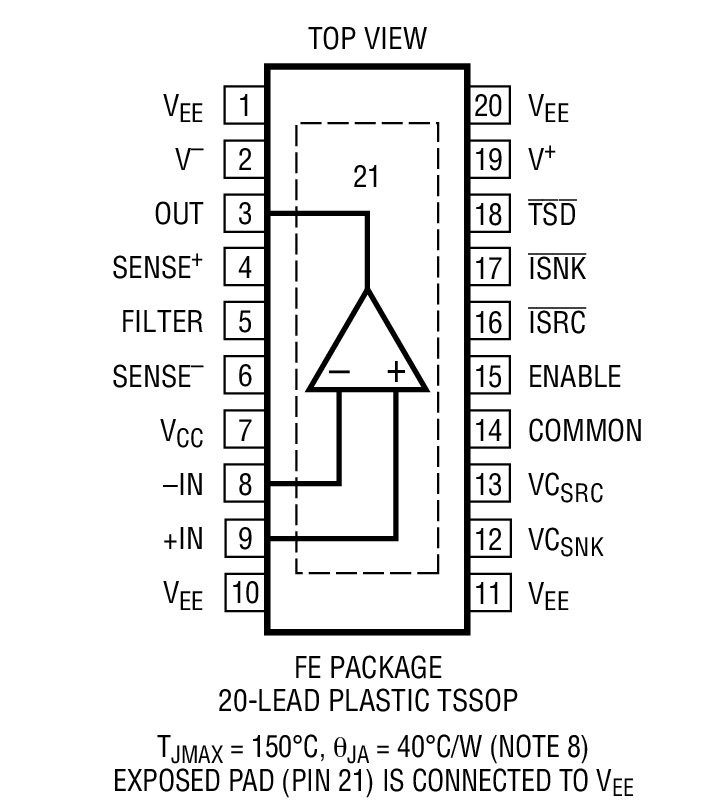

LT1970 - 封装图解：
LINEAR凌力尔特芯片：
- LT1175CS8-5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT1129CST-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2914HGN-2#PBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC3101EUF#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC3624HMSE-25#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC6993IS6-1#TRMPBF - 集成电路（IC） > 逻辑 > 多谐振荡器
- LTC6226IS6#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC233A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC2864HDD-1#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LT6656BCDC-3#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LT3014HVEDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3007ETS8-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3015EMSE-5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC1861CS8#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC6401IUD-8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- LTC3374AHUHF#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2633CTS8-LZ8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3410BESC6-1.8#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3015EDD-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3781EG#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
LT1970 - LT1970是具可调精准电流限值的 500mA 功率运算放大器
LT1970是LINEAR凌力尔特公司的一款高输出电流放大器产品，LT1970是LT1970是具可调精准电流限值的 500mA 功率运算放大器，本站介绍了LT1970的封装应用图解、特点和优点、功能等，并给出了与LT1970相关的LINEAR元器件型号供参考。
LT1970 - LT1970是具可调精准电流限值的 500mA 功率运算放大器 - 高输出电流放大器 - 信号调理 - 凌力尔特
LT1970 - 具可调精准电流限值的 500mA 功率运算放大器
LT1970 - 具可调精准电流限值的 500mA 功率运算放大器 - Linear Technology（凌力尔特）
功能描述
LT1970 是一个具有精准外部控制电流限值功能的 ±500mA 功率运算放大器。分离的控制电压能以 2% 的准确度来设置源电流和吸收电流限值检测门限。可通过增加外部功率晶体管来提升输出电流。
该电路可采用总电源电压为 5V 至 36V 的单电源或分离电源。在正常操作中，输入级电源和输出级电源是相连的 (VCC 至 V+ 和 VEE 至 V–)。为了降低功耗，可由独立和较低电压电源来给输出级 (V+，V–) 供电。该放大器的整体增益是稳定的，且具有 3.6MHz 增益带宽乘积和 1.6V/µs 转换速率。电流限值电路在 VCSRC 或 VCSNK 控制输入与放大器输出之间的 2MHz 响应工作。
开路集电极状态标志指示信号电流限值电路的启动，以及放大器的热停机。一个使能逻辑输入在被拉低时将放大器置于低功率、高阻抗输出状态。热停机和一个 ±800mA 固定电流限值能够在故障状态下对芯片起保护作用。
LT1970 采用 20 引线 TSSOP 封装，并具有一个用于加快散热的导热铜底板。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1970CFE | TSSOP-20 | C | $6.05 | $4.95 |
| LT1970CFE#PBF | TSSOP-20 | C | $6.05 | $4.95 |
| LT1970CFE#TR | TSSOP-20 | C | $5.07 | |
| LT1970CFE#TRPBF | TSSOP-20 | C | $5.07 | |
| LT1970IFE | TSSOP-20 | I | $7.15 | $5.70 |
| LT1970IFE#PBF | TSSOP-20 | I | $7.15 | $5.70 |
| LT1970IFE#TR | TSSOP-20 | I | $5.82 | |
| LT1970IFE#TRPBF | TSSOP-20 | I | $5.82 |
