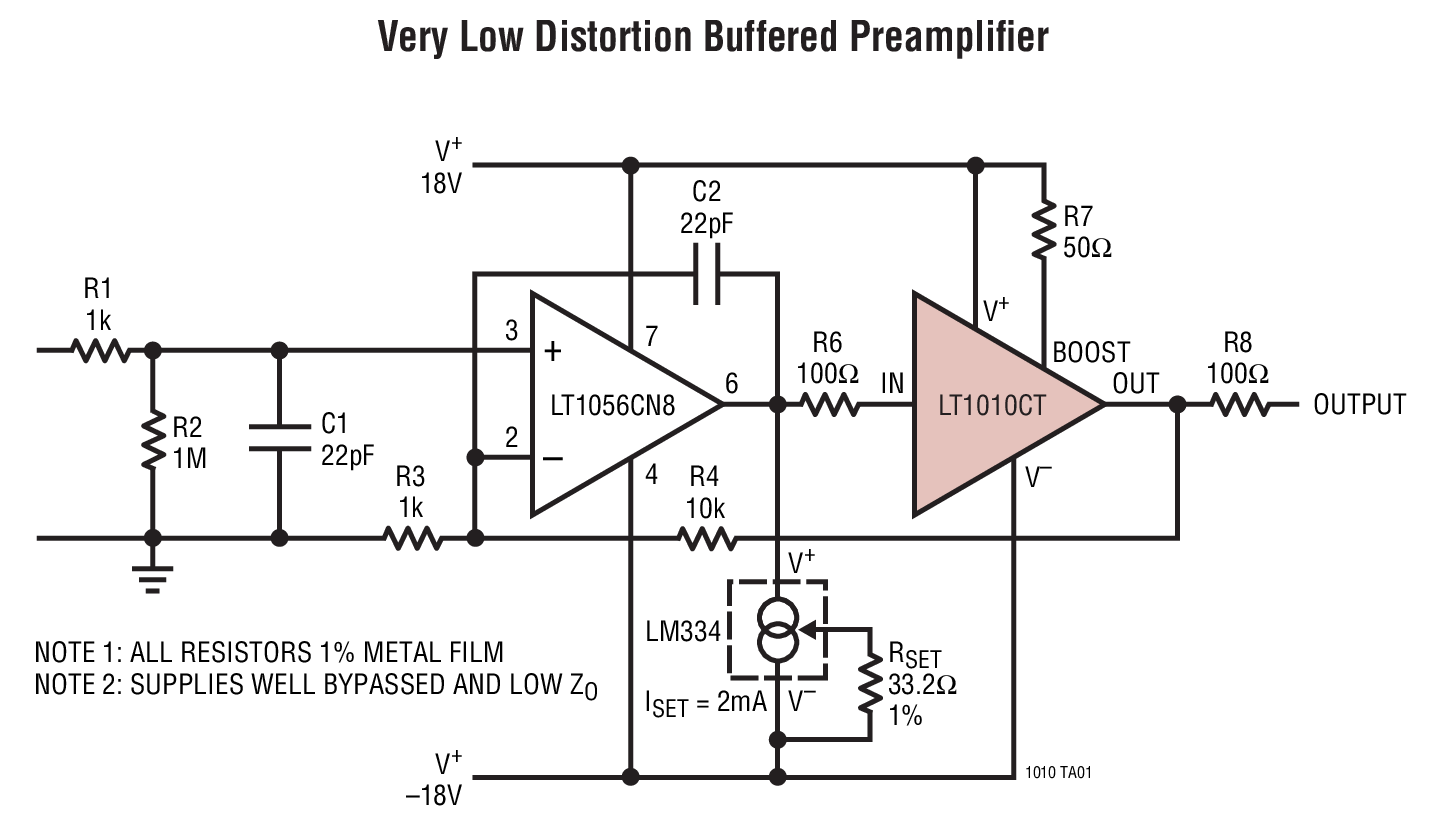

LT1010典型应用图例一

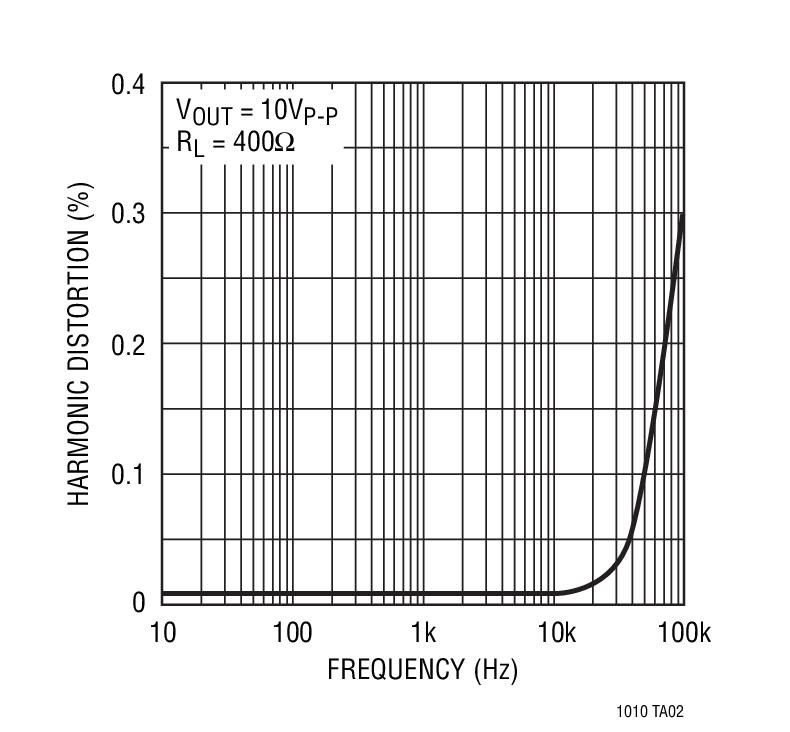

LT1010典型应用图例二
LT1010 - 封装图解:

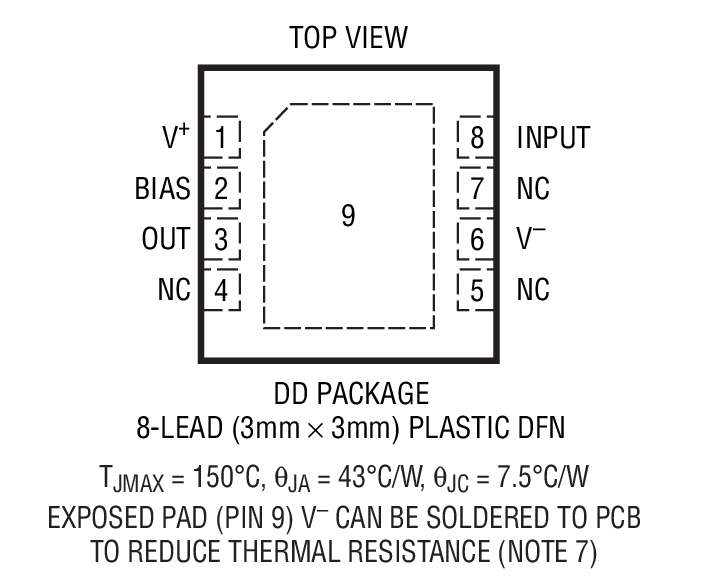

LT1010封装图解一

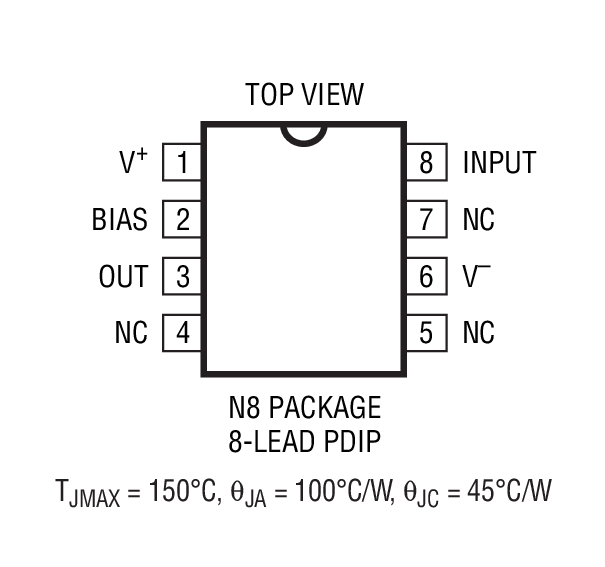

LT1010封装图解二
LT1010LT1010
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1010介绍
LT1010 - LT1010是快速 ±150mA 电源缓冲器

LT1010是Linear公司的一款高输出电流放大器产品,LT1010是快速 ±150mA 电源缓冲器,本站介绍了LT1010的封装应用图解、特点和优点、功能等,并给出了与LT1010相关的凌力尔特元器件型号供参考。

LT1010 - 快速 ±150mA 电源缓冲器

LT1010 - 快速 ±150mA 电源缓冲器 - Linear Technology(凌力尔特)

功能描述

LT1010 是一款快速、单位增益缓冲器,能够把现有 IC 运放的输出能力提高一个数量级以上。这款易用型器件降低了快速放大器对容性负载的敏感性,并减少了精准 DC 放大器中的热反馈。

该缓冲器专为内置于反馈环路之中而设计,能够隔离几乎所有的电抗性负载。可以利用单个外部电阻器来改善速度。内部工作电流基本上不受电源电压范围的影响。另外,也可进行单电源操作。

这款单片式 IC 采用 8 引脚 miniDIP、塑料 TO-220 和 8 引脚 DFN 封装。低热阻功率封装有助于降低工作结温。


特点
  • 20MHz 带宽
  • 75V/μs 转换速率
  • 可向 75Ω 阻抗提供 ±10V 驱动电压
  • 5mA 静态电流
  • 可驱动 >1μF 的容性负载
  • 电流限制和热限制
  • 从单个电源 (≥ 4.5V) 获取工作电压
  • 非常低失真运作
  • 采用 8 引脚 miniDIP、塑料 TO-220 和纤巧型 3mm x 3mm x 0.75mm 8 引脚 DFN 封装
  • 应用
  • 提升运放输出
  • 隔离容性负载
  • 驱动长电缆
  • 音频放大器
  • 视频放大器
  • 小型电动机供电
  • 操作电源
  • FET 驱动器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1010CDD 3x3 DFN-8 C $2.92 $2.40
    LT1010CDD#PBF 3x3 DFN-8 C $2.92 $2.40
    LT1010CDD#TR 3x3 DFN-8 C $2.46
    LT1010CDD#TRPBF 3x3 DFN-8 C $2.46
    LT1010CN8 N-8 C $2.92 $2.40
    LT1010CN8#PBF N-8 C $2.92 $2.40
    LT1010CT#06PBF TO-220 C $3.33 $2.75
    LT1010CT#PBF TO-220 C $3.33 $2.75
