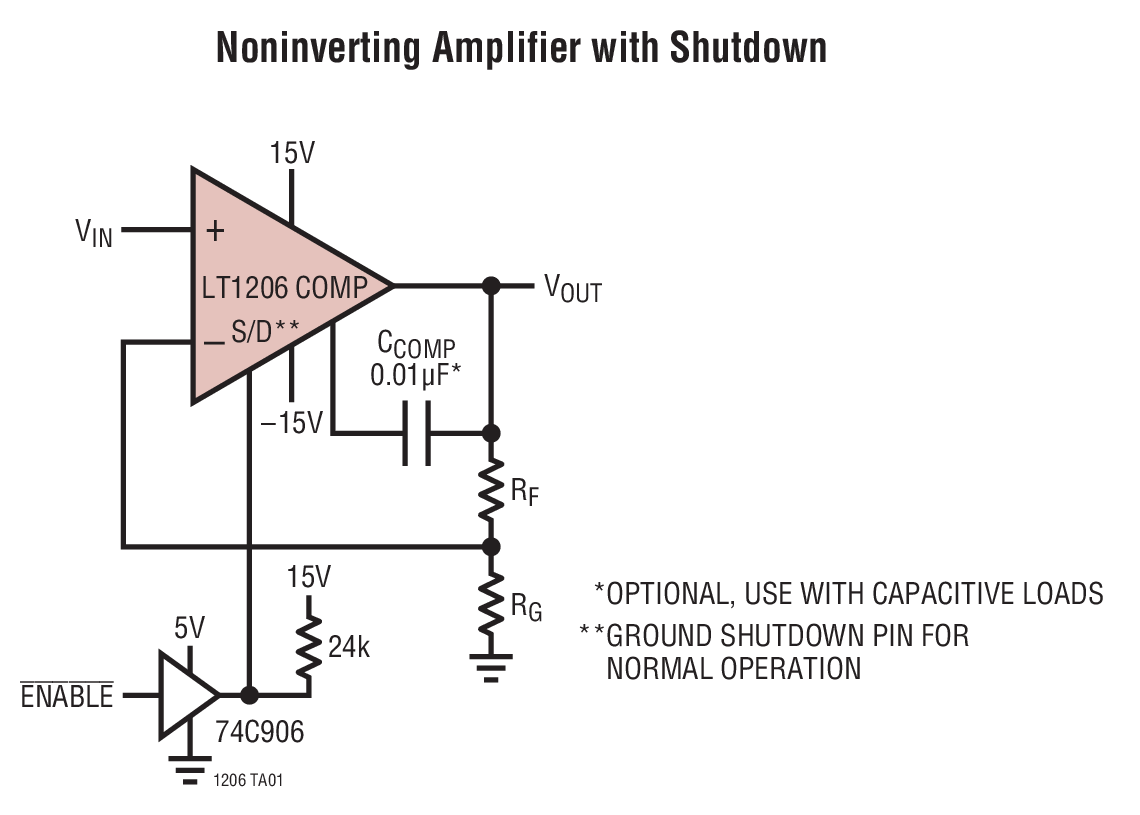

LT1206典型应用图例一

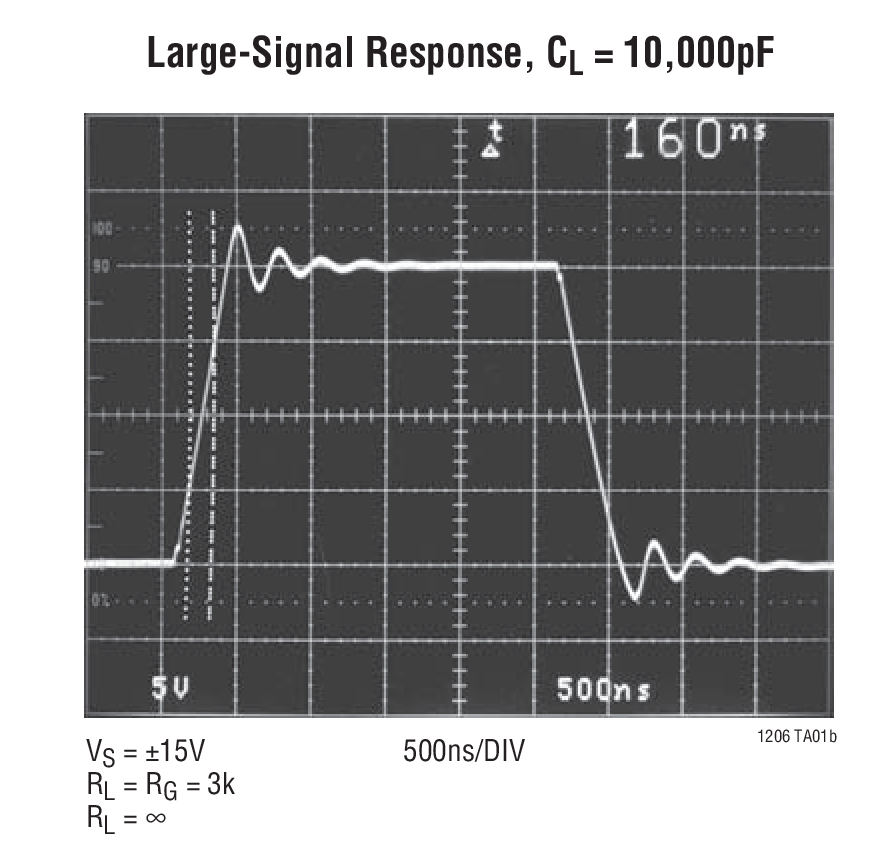

LT1206典型应用图例二
LT1206 - 封装图解：

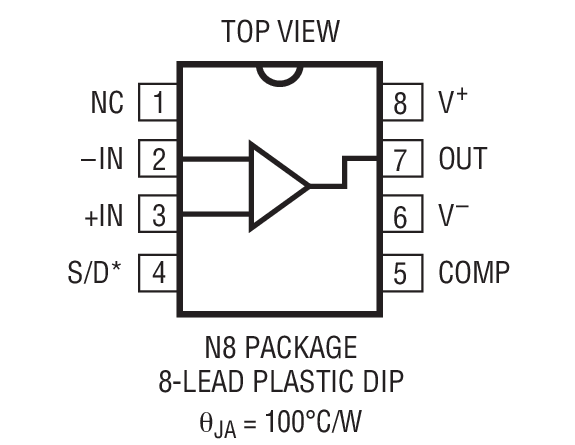

LT1206封装图解一

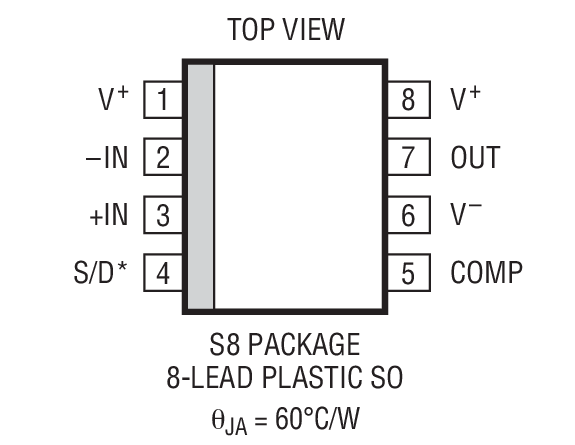

LT1206封装图解二

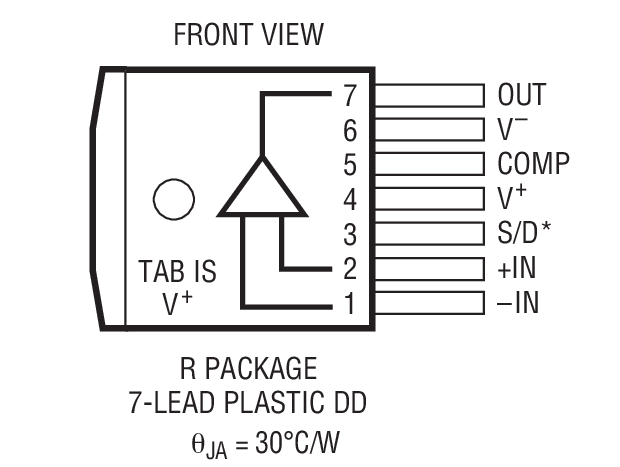

LT1206封装图解三

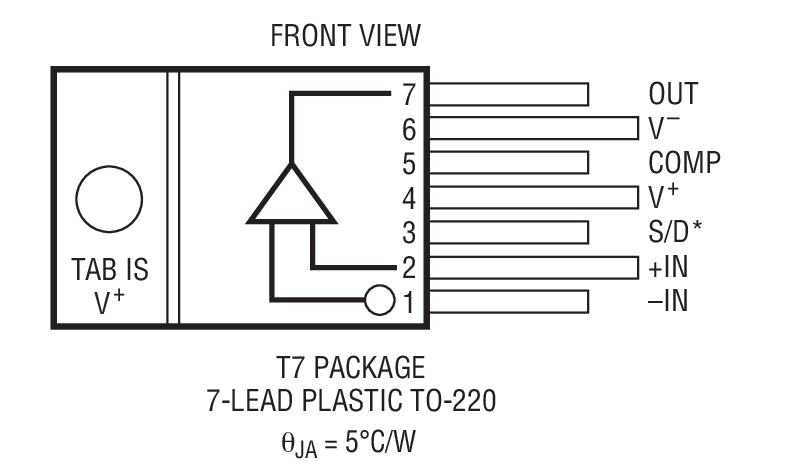

LT1206封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1206介绍

LT1206 - LT1206是250mA / 60MHz 电流反馈放大器

LT1206是LINEAR凌力尔特公司的一款高速放大器产品，LT1206是LT1206是250mA / 60MHz 电流反馈放大器，本站介绍了LT1206的封装应用图解、特点和优点、功能等，并给出了与LT1206相关的LINEAR元器件型号供参考。

LT1206 - LT1206是250mA / 60MHz 电流反馈放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT1206 - 250mA / 60MHz 电流反馈放大器

LT1206 - 250mA / 60MHz 电流反馈放大器 - Linear Technology（凌力尔特）

功能描述

LT1206是一款电流反馈放大器，具有高输出电流驱动能力和卓越的视频特性。LT1206 可在采用大的容性负载时保持稳定，并能轻松提供容性负载所需要的大电流。停机功能可将器件切换至一种高阻抗的低电流模式，从而降低了器件处于未使用状态时的功耗。对于较低带宽应用，可利用单个外部电阻器来减小电源电流。低差分增益和相位、宽带宽、以及 250mA的最小输出驱动电流使得 LT1206 非常适合于驱动视频系统中的多根电缆。

LT1206 运用凌力尔特公司专有的互补双极型工艺制造。

特点
  • 250mA 最小输出驱动电流
  • 60MHz 带宽，AV = 2，RL = 100Ω
  • 900V/μs 转换速率，AV = 2，RL = 50Ω
  • 0.02% 差分增益，AV = 2，RL = 30Ω
  • 0.17°差分相位，AV = 2，RL = 30Ω
  • 高输入阻抗，10MΩ
  • 宽电源范围，±5V 至 ±15V
  • 停机模式：IS < 200μA
  • 可调电源电流
  • 可在采用CL = 10,000pF 时保持稳定
  • 提供 8 引脚PDIP 和 SO 封装，以及7 引脚 DD 和 TO-220 封装
    • 应用
  • 视频放大器
  • 电缆驱动器
  • RGB 放大器
  • 测试设备放大器
  • 缓冲器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1206CN8 N-8 C $4.17 $3.40
    LT1206CN8#PBF N-8 C $4.17 $3.40
    LT1206CR DDPAK-7 C $5.42 $4.35
    LT1206CR#PBF DDPAK-7 C $5.42 $4.35
    LT1206CR#TR DDPAK-7 C $4.47
    LT1206CR#TRPBF DDPAK-7 C $4.47
    LT1206CS8 SO-8 C $4.83 $3.85
    LT1206CS8#PBF SO-8 C $4.83 $3.85
    LT1206CS8#TR SO-8 C $3.91
    LT1206CS8#TRPBF SO-8 C $3.91
    LT1206CT7 TO-220 C $5.42 $4.35
    LT1206CT7#PBF TO-220 C $5.42 $4.35
