当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT1816
LT1816技术文档下载：
LT1816技术文档产品手册下载

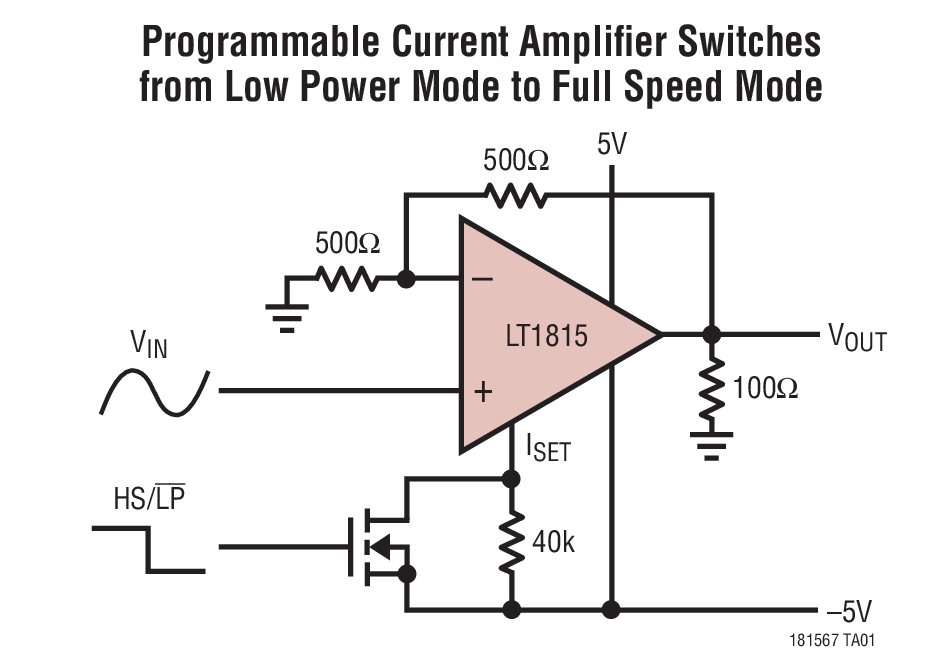

LT1816 - 典型应用图例：
LT1816典型应用图例一
LT1816典型应用图例二

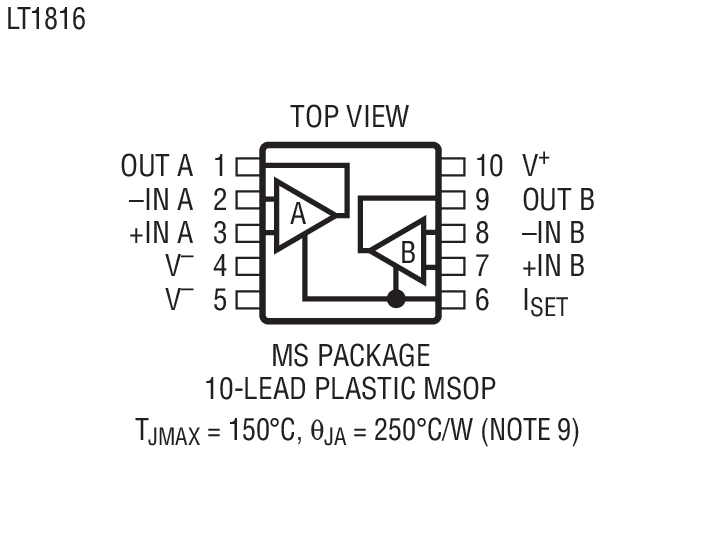

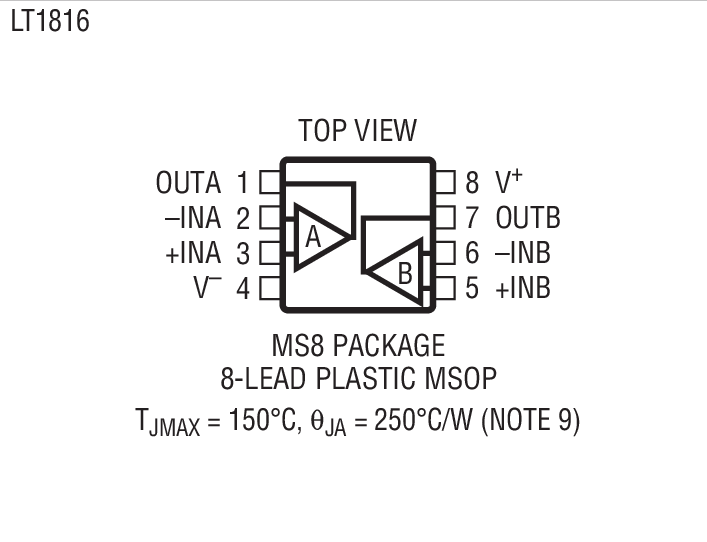

LT1816 - 封装图解：
LT1816封装图解一
LT1816封装图解二
LT1816封装图解三
LT1816封装图解四
LT1816封装图解五
LT1816封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1816介绍

LT1816 - LT1816是具可编程电源电流的双通道、220MHz、1500V/μs 运算放大器

LT1816是LINEAR凌力尔特公司的一款高速放大器产品，LT1816是LT1816是具可编程电源电流的双通道、220MHz、1500V/μs 运算放大器，本站介绍了LT1816的封装应用图解、特点和优点、功能等，并给出了与LT1816相关的LINEAR元器件型号供参考。

LT1816 - LT1816是具可编程电源电流的双通道、220MHz、1500V/μs 运算放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT1816 - 具可编程电源电流的双通道、220MHz、1500V/μs 运算放大器

LT1816 - 具可编程电源电流的双通道、220MHz、1500V/μs 运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1815/LT1816/LT1817 是低功率、高速度、非常高转换速率的运算放大器，具有卓越的 DC 性能。相对具有相似电源电流的其他器件，LT1815/LT1816/LT1817 具有更高的带宽和转换速率、低得多的输入失调电压、以及较低的噪声和失真。通过在减低的电源电流和速度条件下运作，一种可编程电流选项 (LT1815 和 LT1816A) 提供了节能效果和灵活性。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.8V。当采用单 5V 电源时，输出摆幅从 1V 至 4V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 5MHz、2VP-P 输出以数值为 -1 的增益来驱动一个 100Ω 负载时，谐波失真为 -70dB。

LT1815/LT1816/LT1817运用了凌力尔特先进的低电压互补双极型工艺而制造，并可提供 TSOT-23、SO、MSOP、SSOP 和无引线 DFN 等多种封装。

特点
  • 220MHz 增益带宽乘积
  • 1500V/μs 转换速率
  • 每个放大器的电源电流为 6.5mA
  • 可编程电流选项
  • 6nV/√Hz 输入噪声电压
  • 稳定的单位增益
  • 1.5mV 最大输入失调电压
  • 8μA 最大输入偏置电流
  • 800nA 最大输入失调电流
  • 50mA 最小输出电流，VOUT = ±3V
  • ±3.5V 最小输入 CMR，VS = ±5V
  • 技术规格针对 ±5V、单 5V 电源而拟订
  • 工作温度范围：-40ºC 至 85ºC
  • 节省空间的 MSOP 和 SSOP 封装
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和无引线 DFN 封装
    • 应用
  • 宽带放大器
  • 缓冲器
  • 有源滤波器
  • 视频和 RF 放大
  • 通信接收器
  • 电缆驱动器
  • 数据采集系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1816ACMS MS-10 C $2.57 $1.80
    LT1816ACMS#PBF MS-10 C $2.57 $1.80
    LT1816ACMS#TR MS-10 C $1.86
    LT1816ACMS#TRPBF MS-10 C $1.86
    LT1816AIMS MS-10 I $3.07 $2.15
    LT1816AIMS#PBF MS-10 I $3.07 $2.15
    LT1816AIMS#TR MS-10 I $2.21
    LT1816AIMS#TRPBF MS-10 I $2.21
    LT1816CDD 3x3 DFN-8 C $2.14 $1.50
    LT1816CDD#PBF 3x3 DFN-8 C $2.14 $1.50
    LT1816CDD#TR 3x3 DFN-8 C $1.56
    LT1816CDD#TRPBF 3x3 DFN-8 C $1.56
    LT1816CMS8 MS-8 C $2.14 $1.50
    LT1816CMS8#PBF MS-8 C $2.14 $1.50
    LT1816CMS8#TR MS-8 C $1.56
    LT1816CMS8#TRPBF MS-8 C $1.56
    LT1816CS8 SO-8 C $2.14 $1.50
    LT1816CS8#PBF SO-8 C $2.14 $1.50
    LT1816CS8#TR SO-8 C $1.56
    LT1816CS8#TRPBF SO-8 C $1.56
    LT1816IDD 3x3 DFN-8 I $2.57 $1.80
    LT1816IDD#PBF 3x3 DFN-8 I $2.57 $1.80
    LT1816IDD#TR 3x3 DFN-8 I $1.86
    LT1816IDD#TRPBF 3x3 DFN-8 I $1.86
    LT1816IMS8 MS-8 I $2.57 $1.80
    LT1816IMS8#PBF MS-8 I $2.57 $1.80
    LT1816IMS8#TR MS-8 I $1.86
    LT1816IMS8#TRPBF MS-8 I $1.86
    LT1816IS8 SO-8 I $2.57 $1.80
    LT1816IS8#PBF SO-8 I $2.57 $1.80
    LT1816IS8#TR SO-8 I $1.86
    LT1816IS8#TRPBF SO-8 I $1.86
