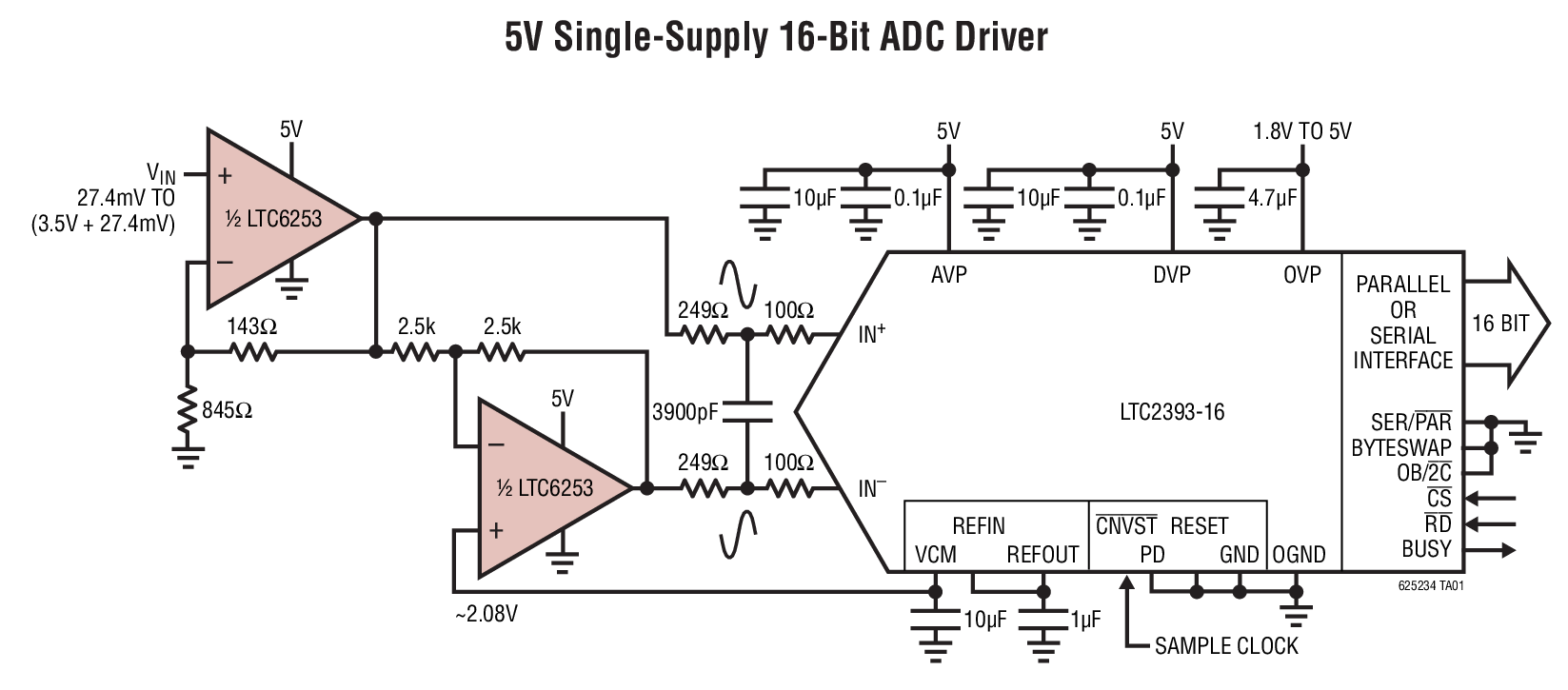

LTC6253 - 典型应用图例:
LTC6253典型应用图例一
LTC6253典型应用图例二

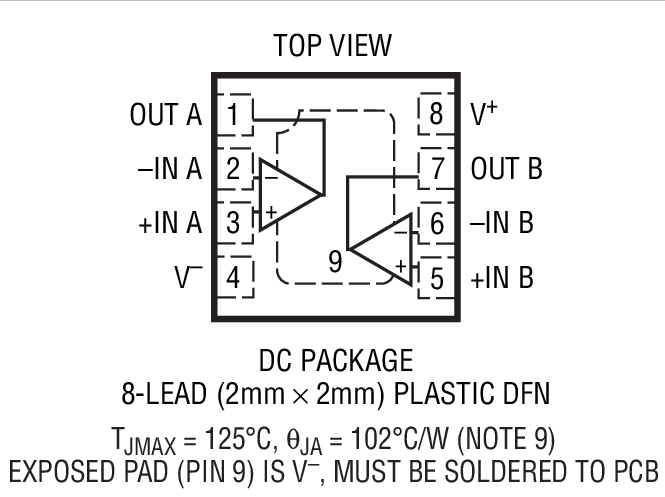

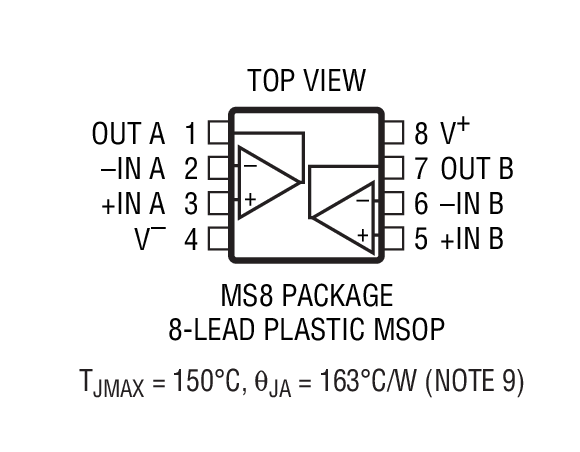

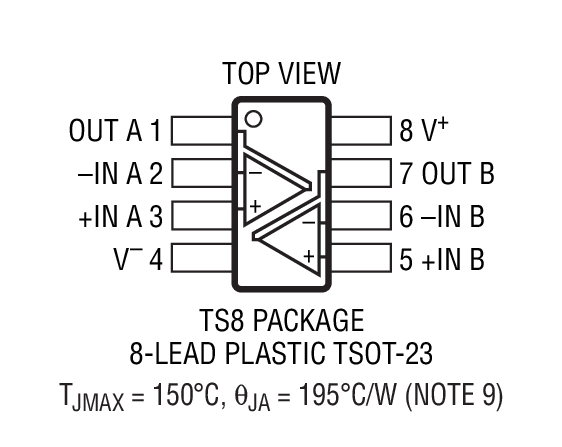

LTC6253 - 封装图解:
LTC6253封装图解一
LTC6253封装图解二
LTC6253封装图解三
LTC6253封装图解四
LTC6253封装图解五
LTC6253封装图解六
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6253介绍
LTC6253 - LTC6253是双路、720MHz、3.5mA、高效、轨至轨 I/O 运放

LTC6253是Linear公司的一款精准放大器产品,LTC6253是双路、720MHz、3.5mA、高效、轨至轨 I/O 运放,本站介绍了LTC6253的封装应用图解、特点和优点、功能等,并给出了与LTC6253相关的凌力尔特元器件型号供参考。

LTC6253 - 双路、720MHz、3.5mA、高效、轨至轨 I/O 运放

LTC6253 - 双路、720MHz、3.5mA、高效、轨至轨 I/O 运放 - Linear Technology(凌力尔特)

功能描述

LTC6252 / LTC6253 / LTC6254 是单路 / 双路 / 四路、低功率、高速、具稳定单位增益的轨至轨输入 / 输出运算放大器。这些器件仅采用 3.5mA 的电源电流,具有一个 720MHz 的增益带宽乘积、280V/μs 转换速率和一个 2.75nV/√Hz 的低输入参考噪声。高带宽、高转换速率、低功耗和低宽带噪声的组合使 LTC6252 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合较低电源电压的高速信号调理系统。

LTC6252 系列可在 2.5V 至 5.25V 的电源电压电平范围内保持高效性能,其技术规格针对 2.7V 和 5.0V 电源进行了全面拟订。

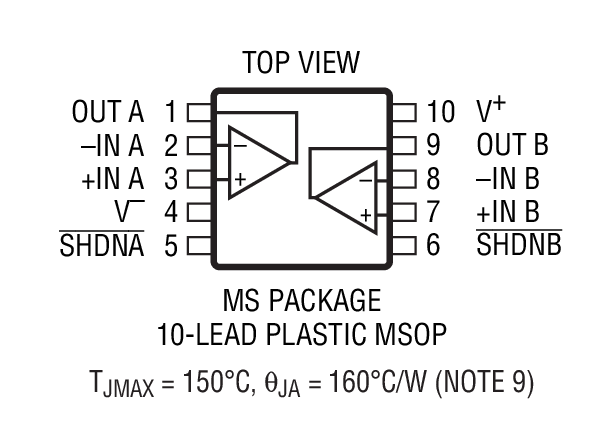

对于那些需要断电功能的应用,采用 MS10 封装的 LTC6252 和 LTC6253 提供了一个停机引脚,该引脚负责停用放大器并将电流消耗降低至 42μA。

LTC6252 系列可以用作许多市售运放的直接替代产品,以减少功耗或改善输入 / 输出范围和性能。


特点
  • 增益带宽乘积:720MHz
  • -3dB 频率 (AV = 1):400MHz
  • 低静态电流:3.5mA (最大值)
  • 高转换速率:280V/μs
  • 输入共模电压包括两个电源轨
  • 轨至轨输出摆幅
  • 低的宽带电压噪声:2.75nV/√Hz
  • 断电模式:42μA
  • 快速输出恢复
  • 电源电压范围:2.5V 至 5.25V
  • 输入失调电压:350μV (最大值)
  • 大输出电流:90mA
  • CMRR:105dB
  • 开环增益:60V/mV
  • 工作温度范围:-40°C 至 125°C
  • 单路器件采用 6 引脚 TSOT-23 封装
  • 双路器件采用 MS8、2mm x 2mm DFN、8 引脚 TSOT-23、MS10 封装

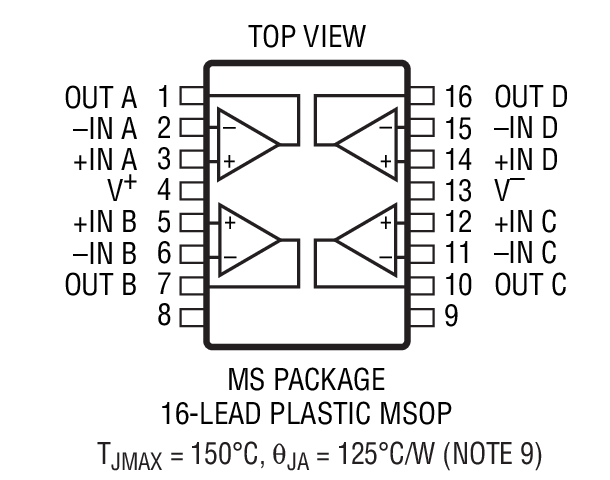

  • 四路器件采用 MS16 封装
  • 应用
  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 电池供电型设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6253CDC#PBF 2x2 DFN-8 C $3.20
    LTC6253CDC#TRMPBF 2x2 DFN-8 C $3.20 $2.30
    LTC6253CDC#TRPBF 2x2 DFN-8 C $3.20 $2.25
    LTC6253CMS#PBF MS-10 C $3.37 $2.40
    LTC6253CMS#TRPBF MS-10 C $2.45
    LTC6253CMS8#PBF MS-8 C $3.09 $2.20
    LTC6253CMS8#TRPBF MS-8 C $2.25
    LTC6253CTS8#PBF SOT-23 C $3.20
    LTC6253CTS8#TRMPBF SOT-23 C $3.20 $2.30
    LTC6253CTS8#TRPBF SOT-23 C $3.20 $2.25
    LTC6253HMS8#PBF MS-8 H $3.98 $2.86
    LTC6253HMS8#TRPBF MS-8 H $2.81
    LTC6253HTS8#PBF SOT-23 H $3.98
    LTC6253HTS8#TRMPBF SOT-23 H $3.98 $2.86
    LTC6253HTS8#TRPBF SOT-23 H $3.98 $2.81
    LTC6253IDC#PBF 2x2 DFN-8 I $3.67
    LTC6253IDC#TRMPBF 2x2 DFN-8 I $3.67 $2.64
    LTC6253IDC#TRPBF 2x2 DFN-8 I $3.67 $2.59
    LTC6253IMS#PBF MS-10 I $3.88 $2.77
    LTC6253IMS#TRPBF MS-10 I $2.82
    LTC6253IMS8#PBF MS-8 I $3.56 $2.54
    LTC6253IMS8#TRPBF MS-8 I $2.59
    LTC6253ITS8#PBF SOT-23 I $3.67
    LTC6253ITS8#TRMPBF SOT-23 I $3.67 $2.64
    LTC6253ITS8#TRPBF SOT-23 I $3.67 $2.59
