LT1039A是具停机功能的三通道 RS232 驱动器 / 接收器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LT1039A

LT1039A技术文档下载：

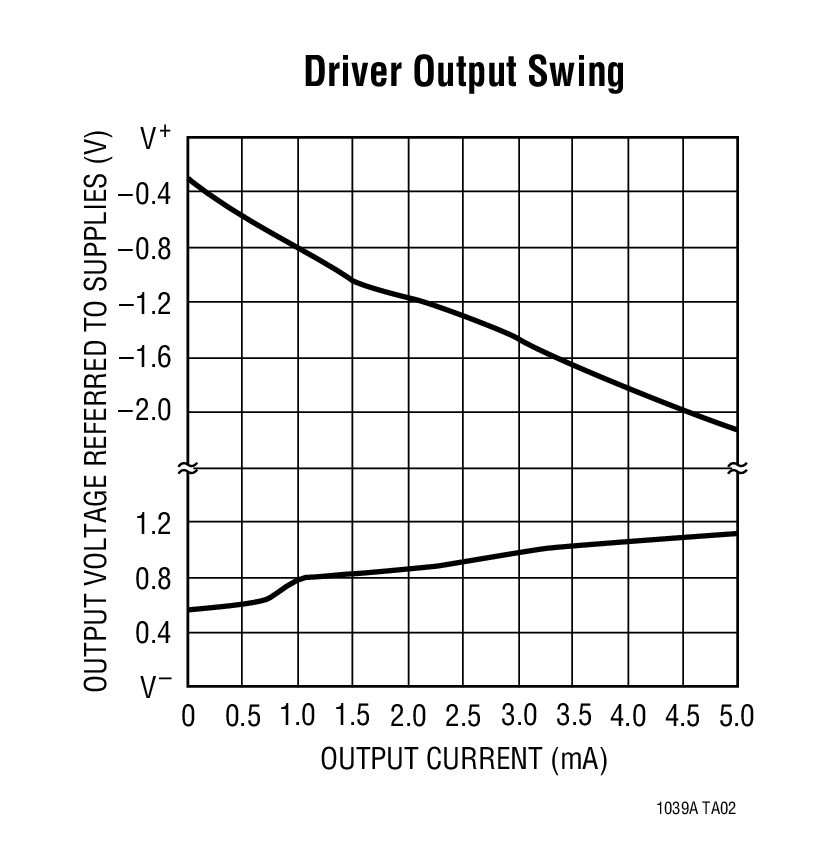

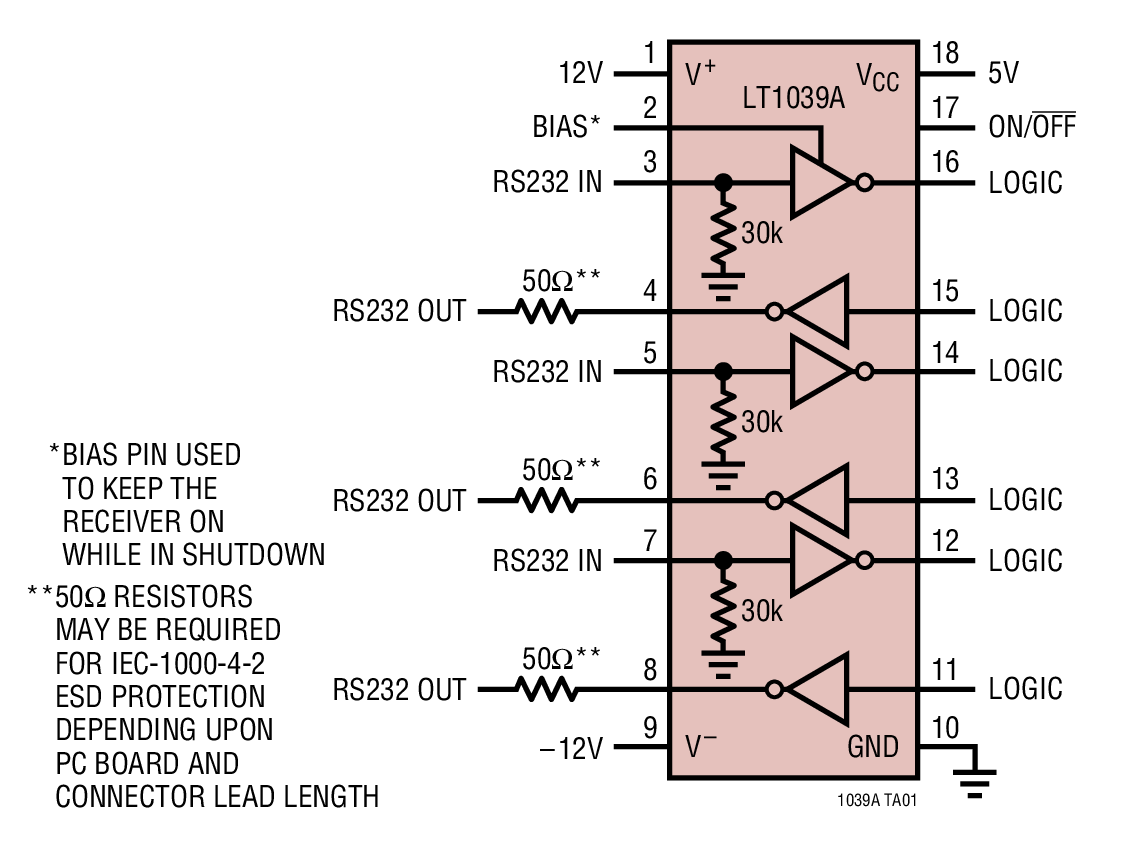

LT1039A - 典型应用图例：

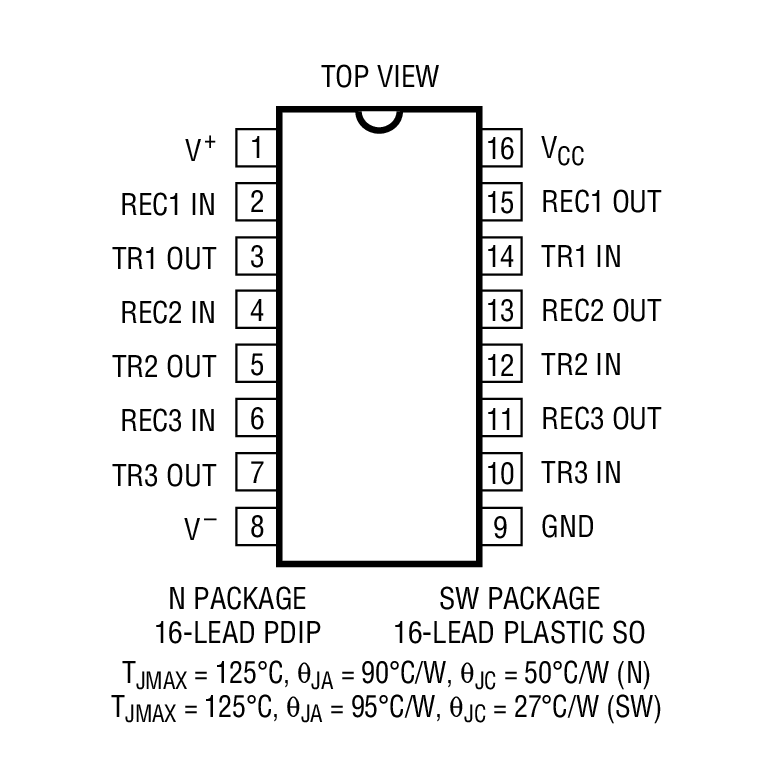

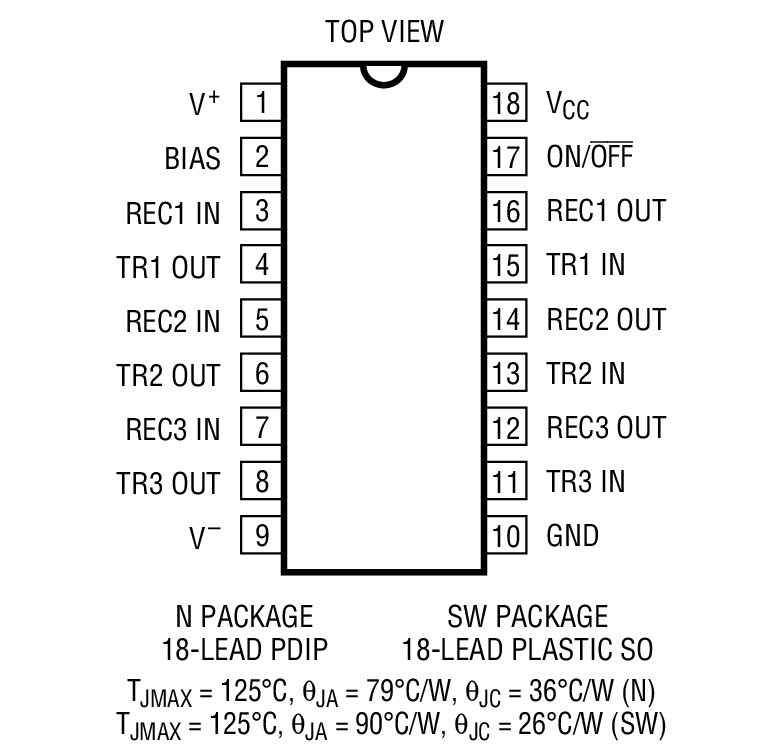

LT1039A - 封装图解：

LT1039A - LT1039A是具停机功能的三通道 RS232 驱动器 / 接收器

LT1039A是Linear公司的一款RS232 / RS562 收发器产品，LT1039A是具停机功能的三通道 RS232 驱动器 / 接收器，本站介绍了LT1039A的封装应用图解、特点和优点、功能等，并给出了与LT1039A相关的凌力尔特元器件型号供参考。

LT1039A - 具停机功能的三通道 RS232 驱动器 / 接收器

LT1039A - 具停机功能的三通道 RS232 驱动器 / 接收器 - Linear Technology（凌力尔特）

功能描述

Most H (Metal Can), J (Ceramic), and K (Metal Can) Packages from Linear Technology Are Now Obsolete

Download Complete Datasheet for Details

LT1039A 是一款具有停机功能的三通道 RS232 驱动器 / 接收器。每个接收器将接受高达 ±30V 输入并能驱动 TTL 或 CMOS 逻辑电路。RS232 驱动器可接受 TTL 逻辑输入并输出 RS232 电压电平。输出得到了针对过载的全面保护，且可短路至地或高达 ±30V 而不损坏驱动器。此外，当系统停机或电源关断时，输出处于高阻抗状态，从而可实现数据线共享。片内 ESD 保护免除了增设外部保护器件的需要。

偏置引脚允许一个接收器保持导通而将器件的其余部分关断。

LT1039A 还可提供 16 引脚器件版本，这版本不具备停机或偏置引脚功能。

对于需要采用单 5V 电源运作的应用，请参见 LT1180A / LT1181A 和 LT1130A 的产品手册。

特点

片内 ESD 保护： ±15kV 人体模型 ±15kV IEC-1000-4-2 空气间隙测试 ** ±8kV IEC-1000-4-2 接触测试

驱动 3kΩ/2500pF 负载时可执行 125kBd 操作

驱动 3kΩ/1000pF 负载时可执行 250kBd 操作

输出可驱动至 ±30V 而不受损

在停机期间无供电电流

采用 ±5V 至 ±15V 电源运作

提供了针对过载的全面保护

三态输出；当关断时输出开路

双极性电路－无锁断

±30V 输入范围

三通道驱动器 / 接收器

30kΩ 输入阻抗

符合所有 RS232 规范

16 引脚版本－引脚与 MC145406 相兼容

采用 SO 封装

应用

RS232 接口

终端

调制解调器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1039ACN	N-18	C	$3.35	$2.70
LT1039ACN#PBF	N-18	C	$3.35	$2.70
LT1039ACN16#PBF	N-16	C	$3.35	$2.70
LT1039ACSW	SW-18	C	$3.90	$3.20
LT1039ACSW#PBF	SW-18	C	$3.90	$3.20
LT1039ACSW#TR	SW-18	C		$3.30
LT1039ACSW#TRPBF	SW-18	C		$3.30
LT1039ACSW16#PBF	SW-16	C	$3.90	$3.20
LT1039ACSW16#TRPBF	SW-16	C		$3.30
