当前位置:Linear公司 > > 凌力尔特芯片 >> LT1807
LT1807技术文档下载:
LT1807技术文档产品手册下载
LT1807 - 典型应用图例:

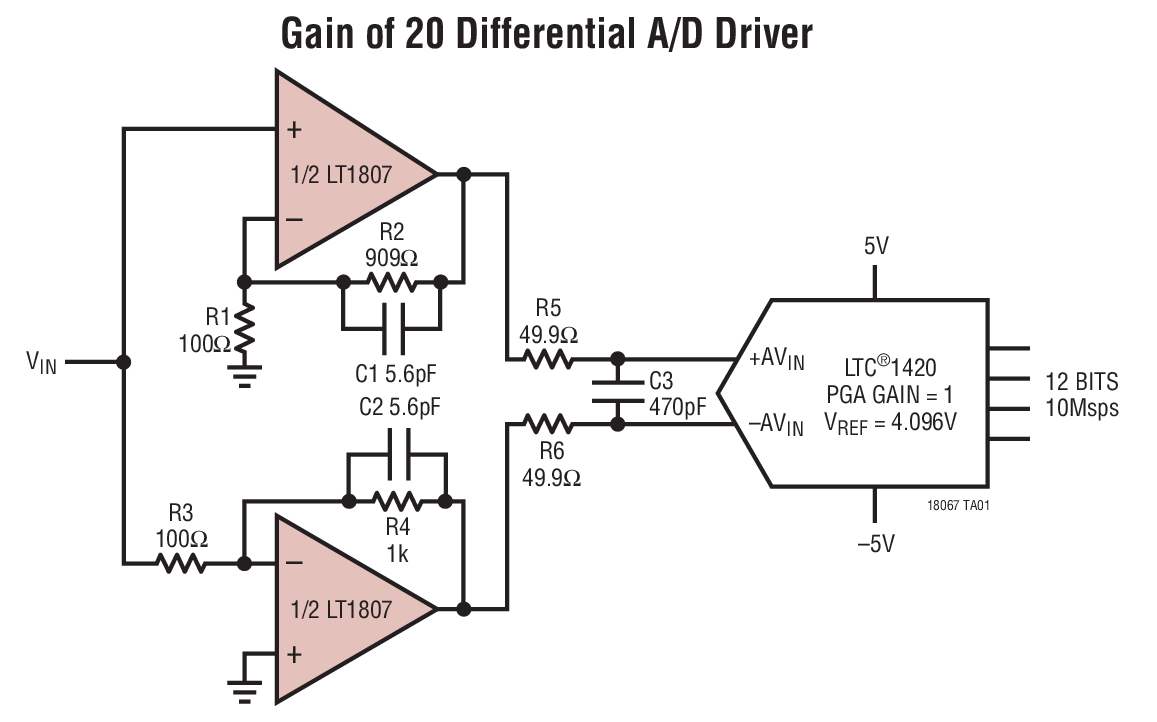

LT1807典型应用图例一

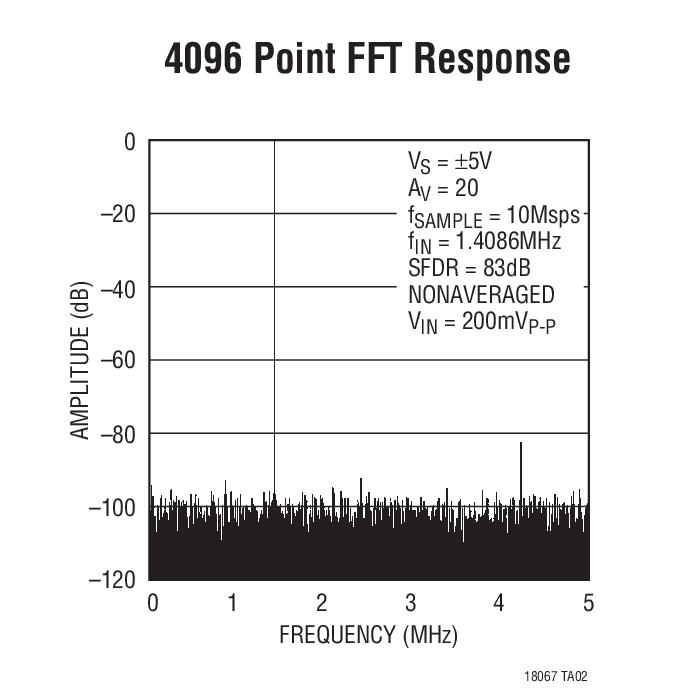

LT1807典型应用图例二
LT1807 - 封装图解:

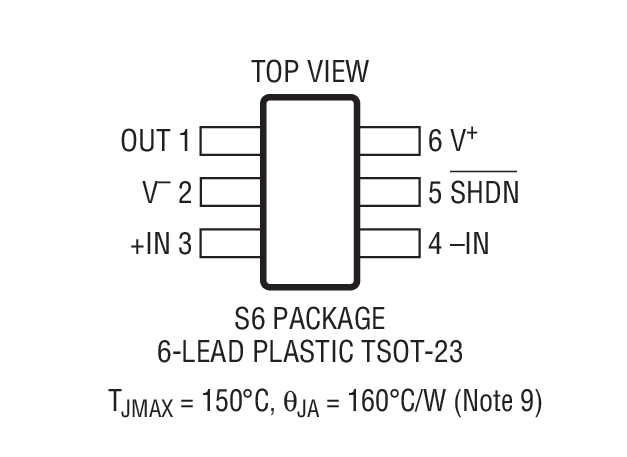

LT1807封装图解一

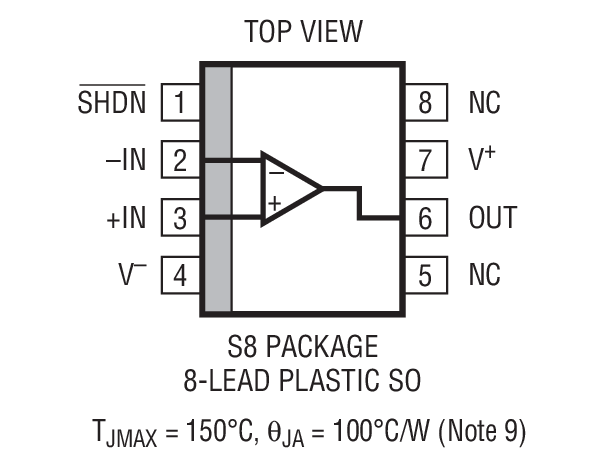

LT1807封装图解二

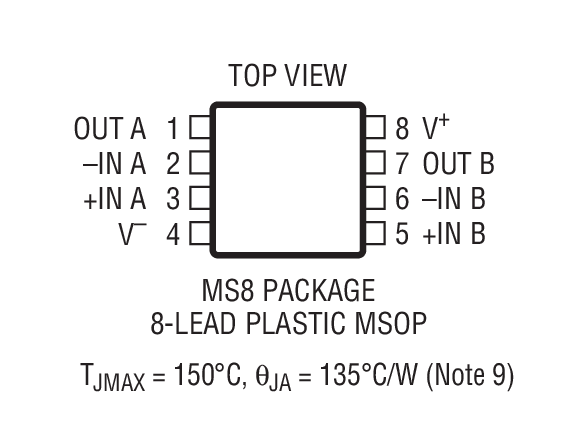

LT1807封装图解三

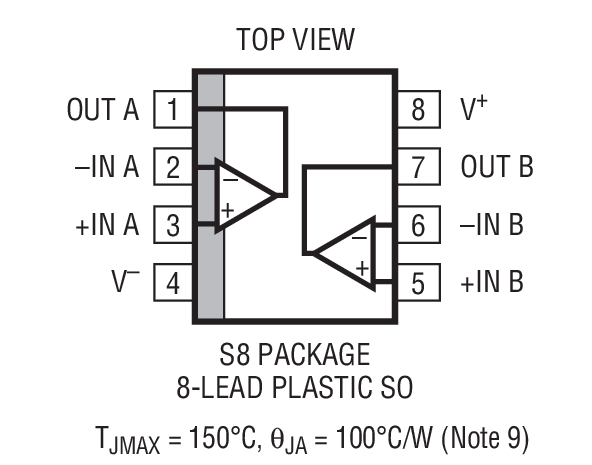

LT1807封装图解四
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1807介绍
LT1807 - LT1807是325MHz、双通道、轨至轨输入和输出、低失真、低噪声精准运算放大器

LT1807是Linear公司的一款低噪声放大器产品,LT1807是325MHz、双通道、轨至轨输入和输出、低失真、低噪声精准运算放大器,本站介绍了LT1807的封装应用图解、特点和优点、功能等,并给出了与LT1807相关的凌力尔特元器件型号供参考。

LT1807 - 325MHz、双通道、轨至轨输入和输出、低失真、低噪声精准运算放大器

LT1807 - 325MHz、双通道、轨至轨输入和输出、低失真、低噪声精准运算放大器 - Linear Technology(凌力尔特)

功能描述

LT1086/LT1087 是单通道/双通道、低噪声、轨至轨输入和输出、单位增益稳定的运算放大器,具有一个 325MHz 的增益带宽乘积、一个 140V/μs 的转换速率和一个 85mA 的输出电流。它们专为低电压、高性能信号调理系统而优化。

LT1086/LT1087 具有非常低的失真 (在 5MHz 时为 -80dBc)、3.5nV/√Hz 的低输入参考噪声电压和 550μV 的最大失调电压,因而使得它们能够在高性能数据采集系统中使用。

LT1086/LT1087 具有一个包括两个电源轨的输入范围,以及一个在任一电源轨的 20mV 之内摆动的输出,旨在最大限度地拓宽低电源电压应用中的信号动态范围。

LT1086/LT1087 能够在 2.5V 至 12.6V 的电源范围内保持其性能,并针对 3V、5V 和 ±5V电源拟订了技术规格。输入可以被驱动至电源范围以外,而不会造成损坏或输出倒相的情况。

LT1086 采用具标准运算放大器引出脚配置的 8 引脚 SO 封装和 6 引脚 SOT-23 封装。LT1087 具有标准的双通道运算放大器引出脚配置,并采用 8 引脚 SO 和 MSOP 封装。这些器件可被用来直接替代许多运算放大器,以改善输入/输出范围和性能。

特点
  • 增益带宽乘积:325MHz
  • 转换速率:140V/μs
  • 宽电源范围:2.5V 至 12.6V
  • 大输出电流:85mA
  • 低失真,5MHz:-80dBc
  • 低电压噪声:3.5nV/√Hz
  • 输入共模范围包括两个电源轨
  • 输出摆幅为轨至轨
  • 输入失调电压 (轨至轨):550μV (最大值)
  • 共模抑制:106dB (典型值)
  • 电源抑制:105dB (典型值)
  • 单位增益稳定
  • 断电引脚 (LT1086)
  • 工作温度范围:-40ºC 至 85ºC
  • 单通道器件采用 SO-8 和 6 引脚扁平 (1mm) ThinSOTTM封装
  • 双通道器件采用 SO-8 和 8 引脚 MSOP 封装
  • 应用
  • 低电压、高频信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 视频线路驱动器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1807CMS8 MS-8 C $4.25 $3.55
    LT1807CMS8#PBF MS-8 C $4.25 $3.55
    LT1807CMS8#TR MS-8 C $3.61
    LT1807CMS8#TRPBF MS-8 C $3.61
    LT1807CS8 SO-8 C $4.10 $3.40
    LT1807CS8#PBF SO-8 C $4.10 $3.40
    LT1807CS8#TR SO-8 C $3.46
    LT1807CS8#TRPBF SO-8 C $3.46
    LT1807IMS8 MS-8 I $4.45 $3.70
    LT1807IMS8#PBF MS-8 I $4.45 $3.70
    LT1807IMS8#TR MS-8 I $3.76
    LT1807IMS8#TRPBF MS-8 I $3.76
    LT1807IS8 SO-8 I $4.25 $3.55
    LT1807IS8#PBF SO-8 I $4.25 $3.55
    LT1807IS8#TR SO-8 I $3.61
    LT1807IS8#TRPBF SO-8 I $3.61
