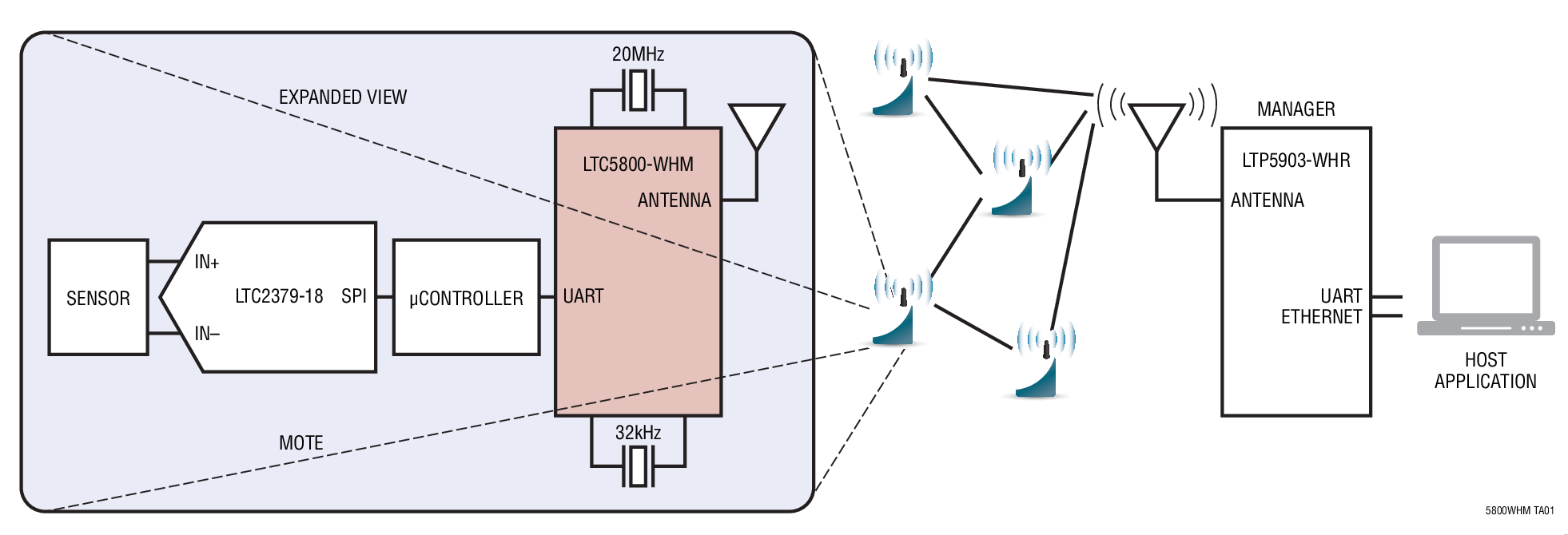

LTC5800-WHM典型应用图例一
LTC5800-WHM - 封装图解:

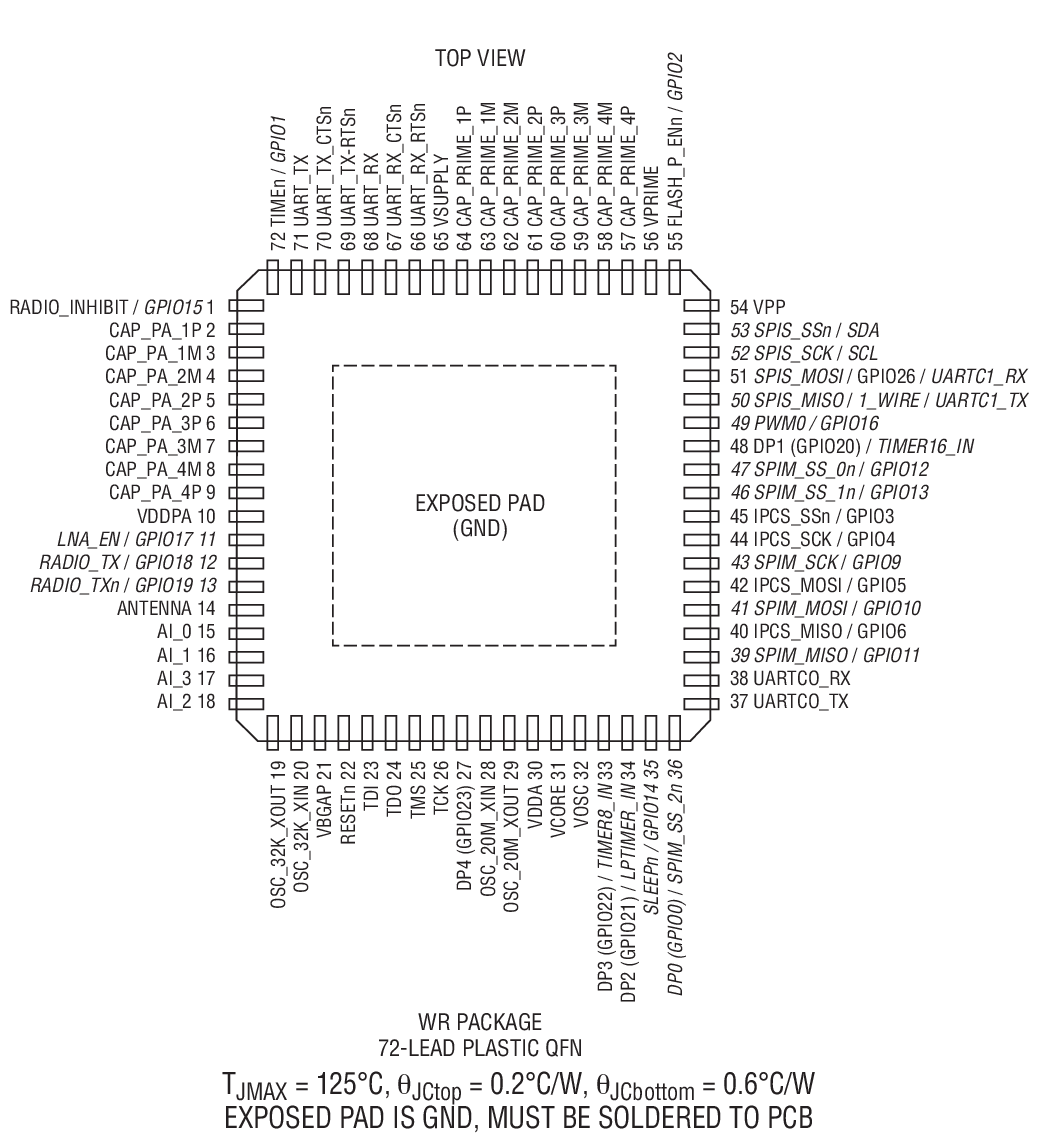

LTC5800-WHM封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC5800-WHM介绍
LTC5800-WHM - LTC5800-WHM是SmartMesh WirelessHART 节点无线微尘

LTC5800-WHM是Linear公司的一款SmartMesh WirelessHART产品,LTC5800-WHM是SmartMesh WirelessHART 节点无线微尘,本站介绍了LTC5800-WHM的封装应用图解、特点和优点、功能等,并给出了与LTC5800-WHM相关的凌力尔特元器件型号供参考。

LTC5800-WHM - SmartMesh WirelessHART 节点无线微尘

LTC5800-WHM - SmartMesh WirelessHART 节点无线微尘 - Linear Technology(凌力尔特)

功能描述

SmartMesh WirelessHART 无线传感器网络是自我管理式的低功耗网络,其采用被称为“微尘”(Mote) 的无线节点构建而成。LTC5800-WHM 是 Eterna* 系列 IEEE 802.15.4 片上系统 (SoC) 解决方案中的 WirelessHART Mote-on-Chip™ 集成电路,其运用了一种由 Dust Networks 完成的高集成度、低功率无线电设计,以及一个用于运行 Dust 嵌入式 SmartMesh WirelessHART 网络软件的 ARM Cortex-M3 32 位微处理器。

LTC5800-WHM SoC 具有一个片内功耗放大器 (PA) 和收发器,只需电源去耦、晶体和具有匹配电路的天线即可创建一个完整的无线节点。

利用 Dust 的时间同步 WirelessHART 网络,网络中的所有节点皆可传送、供应或终止数据,并能在采用电池供电的情况下工作多年。与 LTC5800-WHM 一起提供的 SmartMesh WirelessHART 软件经过了全面的测试与验证,并且可以很容易地通过一个软件应用程序接口进行配置。

SmartMesh WirelessHART 微尘在一个易于集成的平台上提供了一个具有经过验证之可靠性和低功耗性能的高度灵活型网络。

特点
  • 业界领先的低功耗无线电技术: ? 接收一个数据包需要 4.5mA ? 以 0dBm 功率进行发送时需要 5.4mA ? 以 8dBm 功率进行发送时需要 9.7mA
  • 可提供经 RF 模块化认证的 PCB 模块版本 (LTP™5901 / LTP5902-WHM)
  • 2.4GHz、IEEE 802.15.4 片上系统
  • 72引脚 10mm x 10mm QFN 封装
  • 完整的无线电收发器、嵌入式处理器和网络软件用于构成一个自愈型网格网络
  • 符合 WirelessHART (IEC62591) 标准
  • SmartMesh 网络包括: ? 时间同步全网络调度 ? 依据发送频率跳频 ? 冗余空间分集拓扑 ? 全网络可靠性和功耗优化 ? 经过 NIST 认证的安全性
  • SmartMesh 网络可提供: ? >99.999% 的网络可靠性 (在工业应用中常见的最苛刻的动态 RF 环境中得以实现) <50μA 的路由节点?
  • 这些产品含有加密信息。有可能受到进口 / 出口限制条例的管制。
  • 应用
  • LTC5800-IPM - SmartMesh IP 节点 2.4GHz 802.15.4e 无线片内微尘
  • LTP5903-WHR SmartMesh WirelessHART Embedded Manager
  • LTP5900-WHM - SmartMesh WirelessHART Mote Module (22-pin PCBA)
  • LTP5901-IPM - 具片式天线的 SmartMesh IP 节点模块
  • LTP5901-WHM - 具片式天线的 SmartMesh WirelessHART 节点模块
  • LTC5800-IPR - SmartMesh IP 网络管理器 2.4GHz 802.15.4e 无线管理器
  • LTP5902-WHM - 具天线连接器的 SmartMesh WirelessHART 节点模块
  • LT3652 - 用于太阳能电源的功率跟踪 2A 电池充电器
  • LTP5902-IPM - 具天线连接器的 SmartMesh IP 节点模块
  • LTC3105 - 具最大功率点控制功能及 250mV 启动电压的 400mA 升压型 DC/DC 转换器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5800IWR-WHMA#PBF 10x10 QFN-72 I $48.96 $36.00
