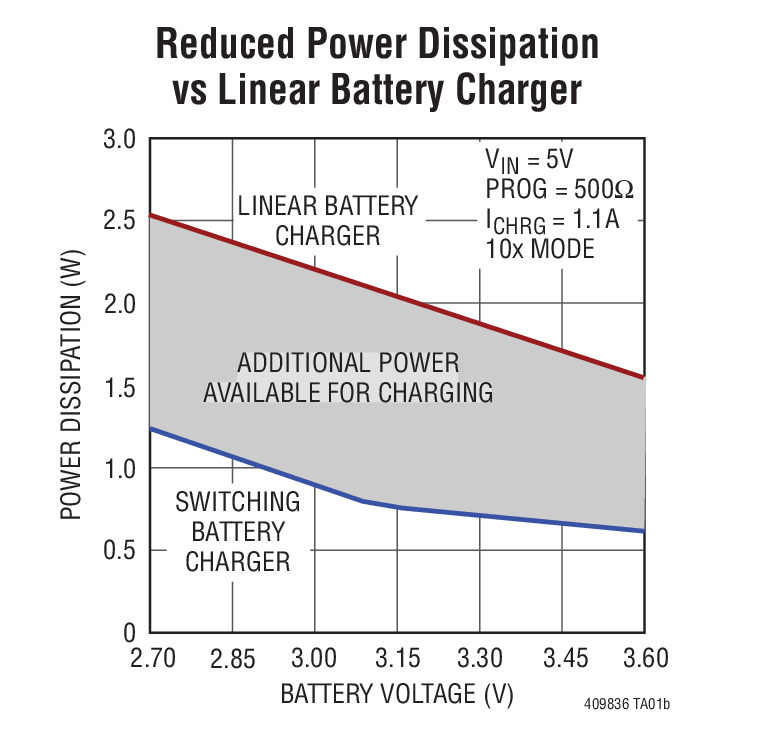

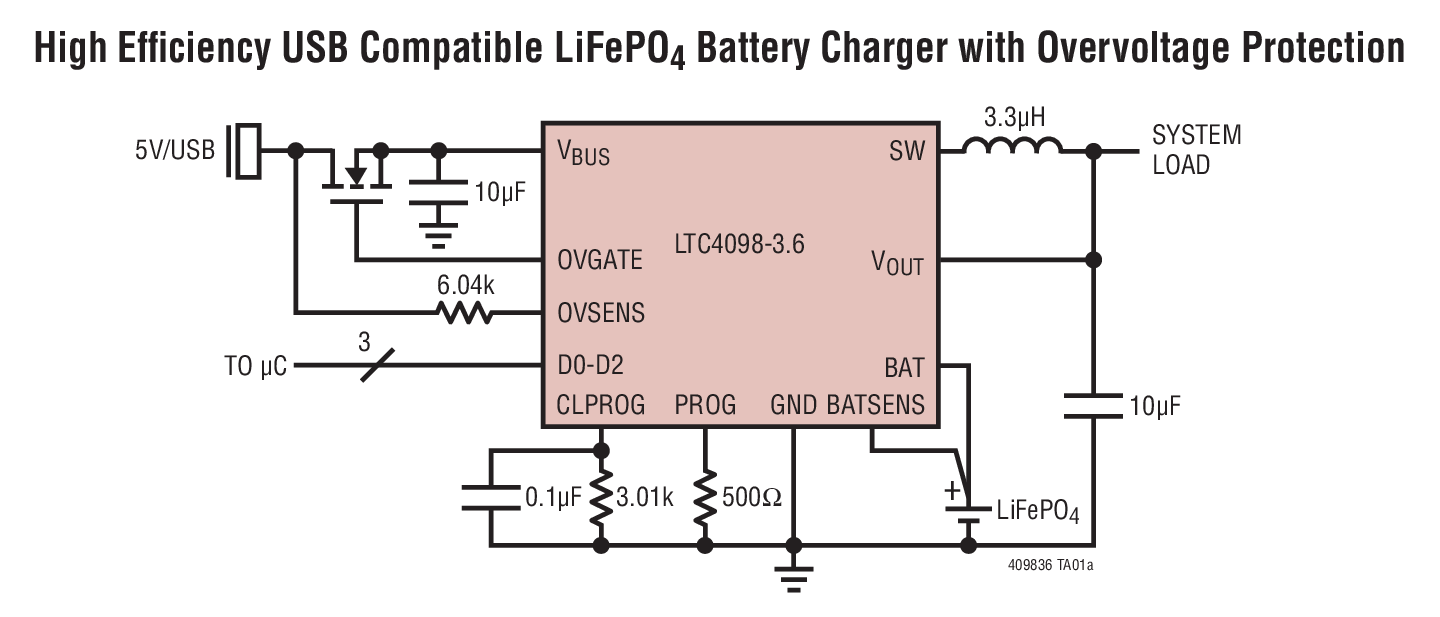

LTC4098-3.6 - 典型应用图例：

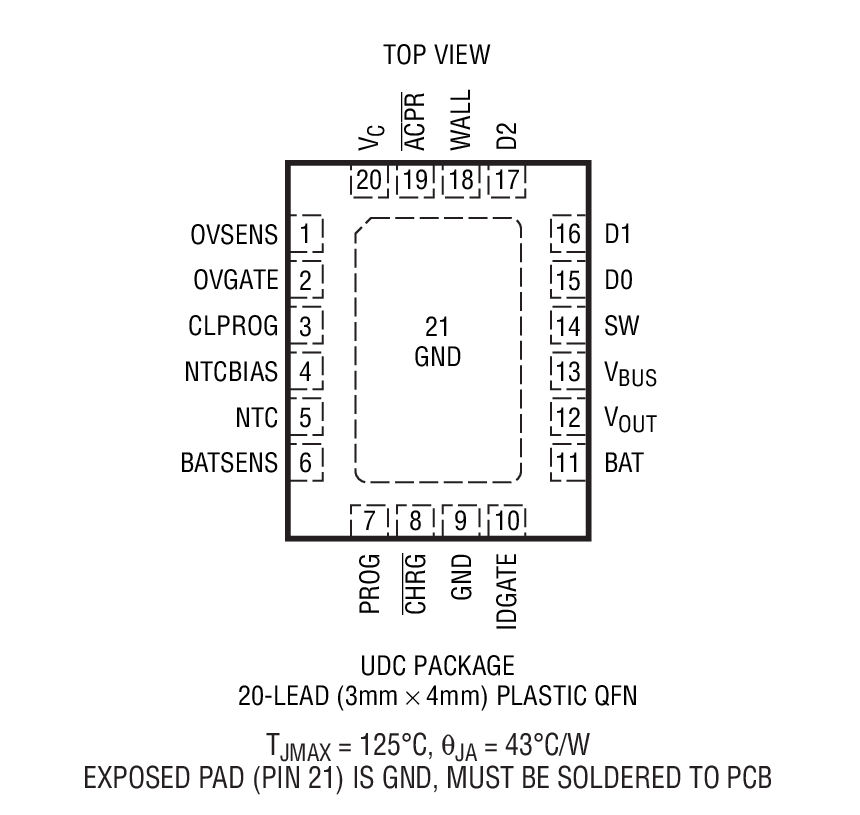

LTC4098-3.6 - 封装图解：

LTC4098-3.6 - LTC4098-3.6是具过压保护功能的 USB 兼容型开关电源管理器/磷酸铁锂电池充电器

LTC4098-3.6是Linear公司的一款USB 电源管理器 (PowerPath、电池充电器)产品，LTC4098-3.6是具过压保护功能的 USB 兼容型开关电源管理器/磷酸铁锂电池充电器，本站介绍了LTC4098-3.6的封装应用图解、特点和优点、功能等，并给出了与LTC4098-3.6相关的凌力尔特元器件型号供参考。

LTC4098-3.6 - 具过压保护功能的 USB 兼容型开关电源管理器/磷酸铁锂电池充电器

LTC4098-3.6 - 具过压保护功能的 USB 兼容型开关电源管理器/磷酸铁锂电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4098-3.6是一款高效率 USB PowerPath 控制器和全功能 LiFePO4 电池充电器。它可对来自多种电源 (包括 USB、墙上适配器、汽车、FireWire 或其他高电压 DC/DC 转换器以及 LiFePO4 电池) 的功率分配进行无缝的管理。

通过采用一个 1 小时浮动电压终止定时器和一个基于 NTC 的 0ºC 至 60ºC 充电查验范围，LTC4098-3.6 的充电算法专门针对 LiFePO4 电池进行了优化。此外，还能以满编程充电电流对电量完全耗尽的电池进行充电。

LTC4098-3.6 的开关稳压器可自动地限制其输入电流，以保持与 USB 标准的兼容性。对于汽车和其他高电压应用，LTC4098-3.6 将与一个外部开关稳压器相连。USB 输入和辅助输入控制器均具有 Bat-Track 优化充电功能，旨在为应用提供最大的功率，并减少高功率密度应用 (采用 5V 至高达 38V 的输入电源) 中的发热量。

一个过压保护电路仅利用两个外部组件便可防止 LTC4098-3.6 在 VBUS 引脚上遭受高压损坏。

LTC4098-3.6 采用 20 引脚 3mm x 4mm x 0.75mm QFN 表面贴装型封装。

特点

具 Bat-TrackTM 自适应输出控制功能的开关稳压器能够以最佳的方式使用取自 USB 端口的有限功率来给电池充电和为应用供电

充电控制算法专为 LiFePO4 (磷酸铁锂) 电池而设计

过压保护功能可防止器件受损

Bat-Track 外部降压型开关稳压器控制最大限度地提高了采用汽车、FireWire 和其他高电压输入电源时的效率

当输入功率有限或无法使用时，180mΩ 内部理想二极管加上外部理想二极管控制器无缝地提供了低损耗 PowerPathTM (电源路径)

具 0.5% 准确度的预设 3.6V 充电电压

可在电池电量耗尽的情况下实现 “即时接通” 型操作

可从 USB 端口获得 700mA 的最大负载电流

可从内部开关稳压器获得 2A 的最大输入电流

具热限制的 1.5A 最大充电电流

20 引脚 3mm x 4mm x 0.75mm QFN 封装
