LTM9009-14技术文档下载:
LTM9009-14技术文档产品手册下载
LTM9009-14 - 典型应用图例:

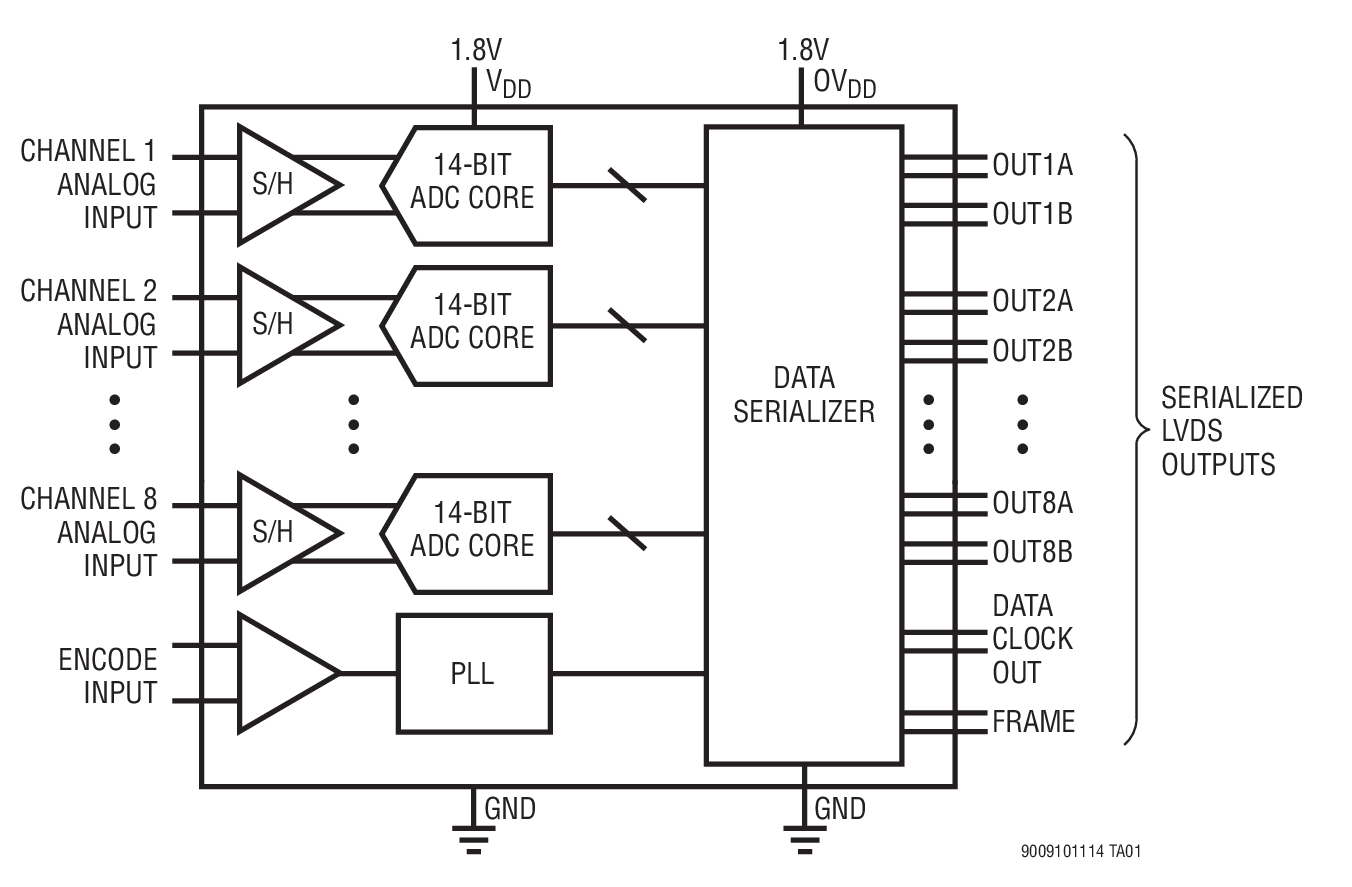

LTM9009-14典型应用图例一

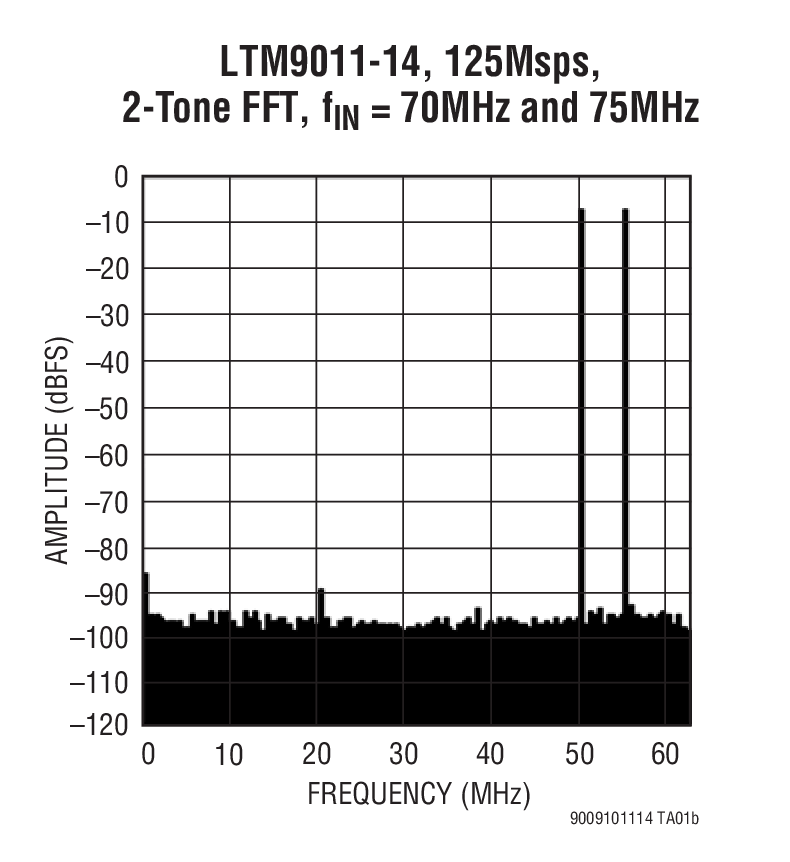

LTM9009-14典型应用图例二
LTM9009-14 - 封装图解:

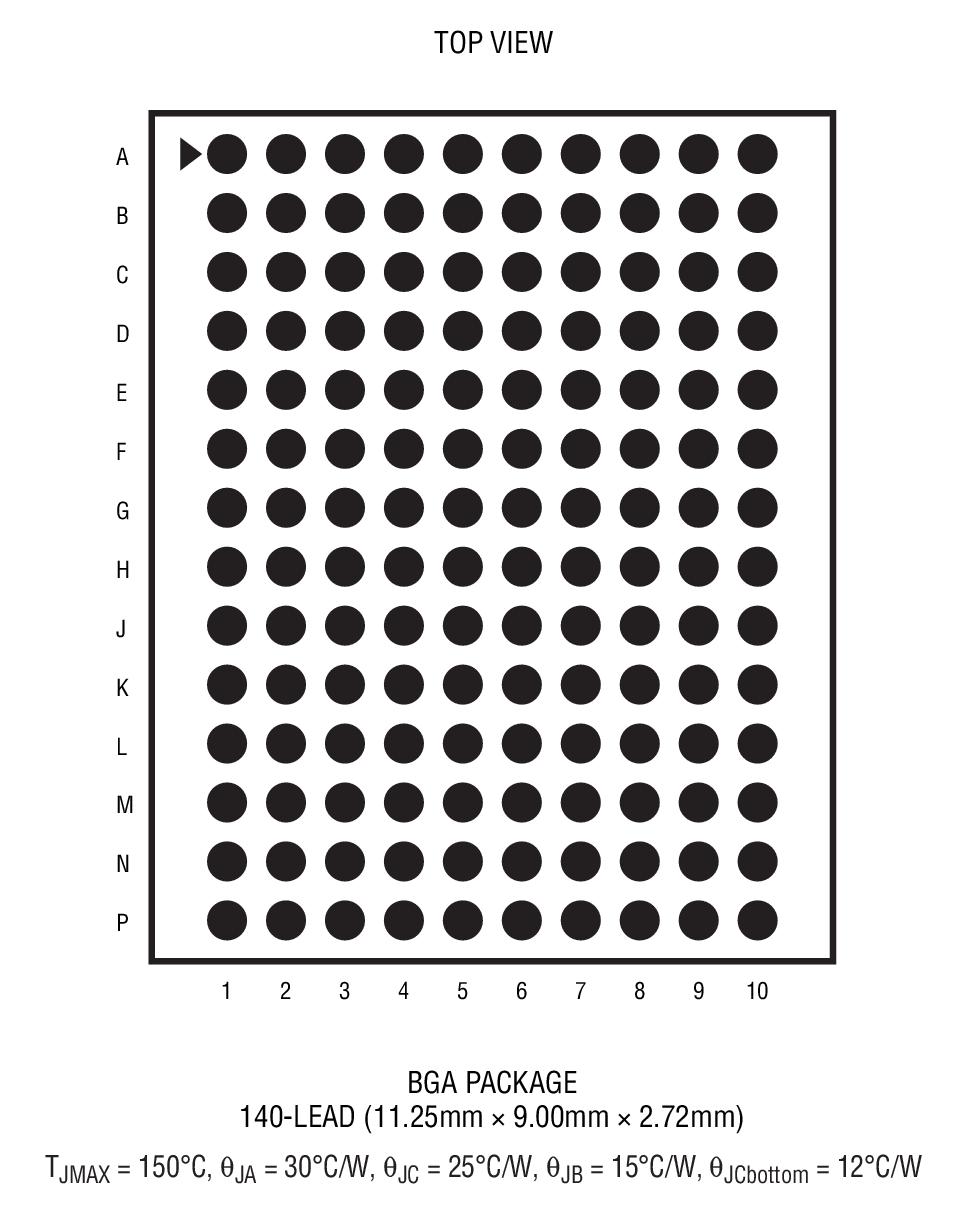

LTM9009-14封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM9009-14介绍
LTM9009-14 - LTM9009-14是14 位、80Msps 低功率 8 通道 ADC

LTM9009-14是Linear公司的一款高速 ADC产品,LTM9009-14是14 位、80Msps 低功率 8 通道 ADC,本站介绍了LTM9009-14的封装应用图解、特点和优点、功能等,并给出了与LTM9009-14相关的凌力尔特元器件型号供参考。

LTM9009-14 - 14 位、80Msps 低功率 8 通道 ADC

LTM9009-14 - 14 位、80Msps 低功率 8 通道 ADC - Linear Technology(凌力尔特)

功能描述

LTM9011-14 / LTM9010-14 / LTM9009-14 是 8 通道、同步采样 14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。其 AC 性能包括 73.1dB SNR 和 88dB 无寄生动态范围 (SFDR)。每个通道的低功耗减少了高通道数应用中的热量。集成型旁路电容和直通式引出脚配置降低了总体板极空间要求。

DC 规格包括整个温度范围内的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低,仅为 1.2LSBRMS。

数字输出为串行 LVDS,旨在最大限度地减少数据线的数目。每个通道一次输出两个位 (“双线道” 模式)。在较低采样速率条件下提供了每个通道一次输出一个位的选项 (“单线道” 模式)。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个内部时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点
  • 8 通道同步采样 ADC
  • 73.1dB SNR
  • 88dB SFDR
  • 低功率:140mW / 113mW / 94mW (每通道)
  • 单 1.8V 电源
  • 串行 LVDS 输出:每通道 1 位或 2 位
  • 可选的输入范围:1VP-P 至 2VP-P
  • 800MHz 满功率带宽采样及保持 (S/H)
  • 停机和打盹模式
  • 用于配置的串行 SPI 端口
  • 内部旁路电容,无外部组件
  • 140 引脚 (11.25mm x 9mm) BGA 封装
  • 应用
  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 便携式医学成像
  • 多通道数据采集
  • 非破坏性测试
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM9009CY-14#PBF 11.25mm x 9mm x 2.72mm BGA C $147.27 $103.09
    LTM9009IY-14#PBF 11.25mm x 9mm x 2.72mm BGA I $162.00 $113.40
