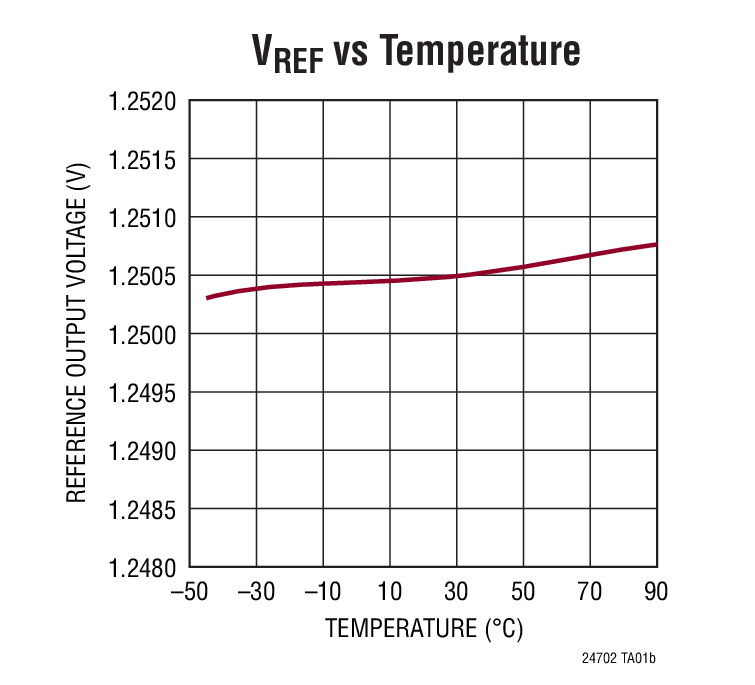

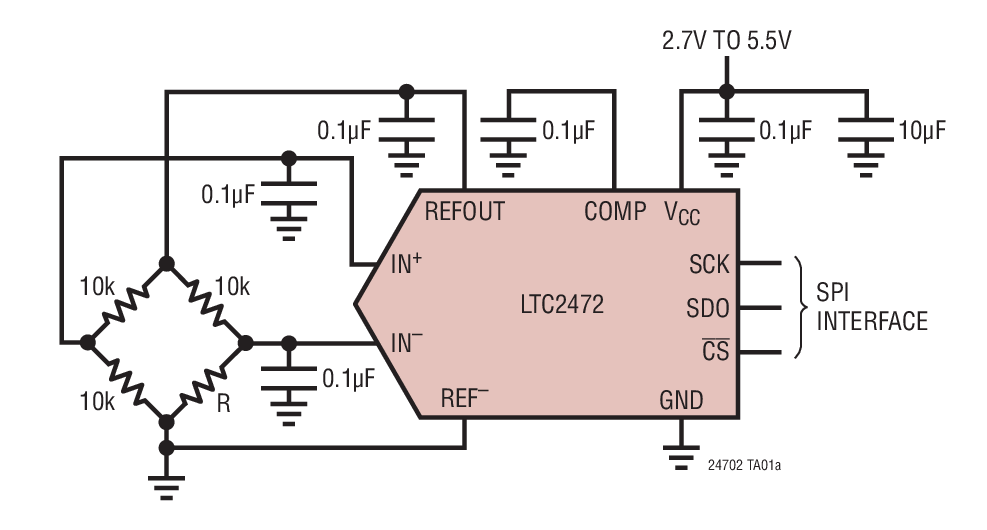

LTC2472 - 典型应用图例：

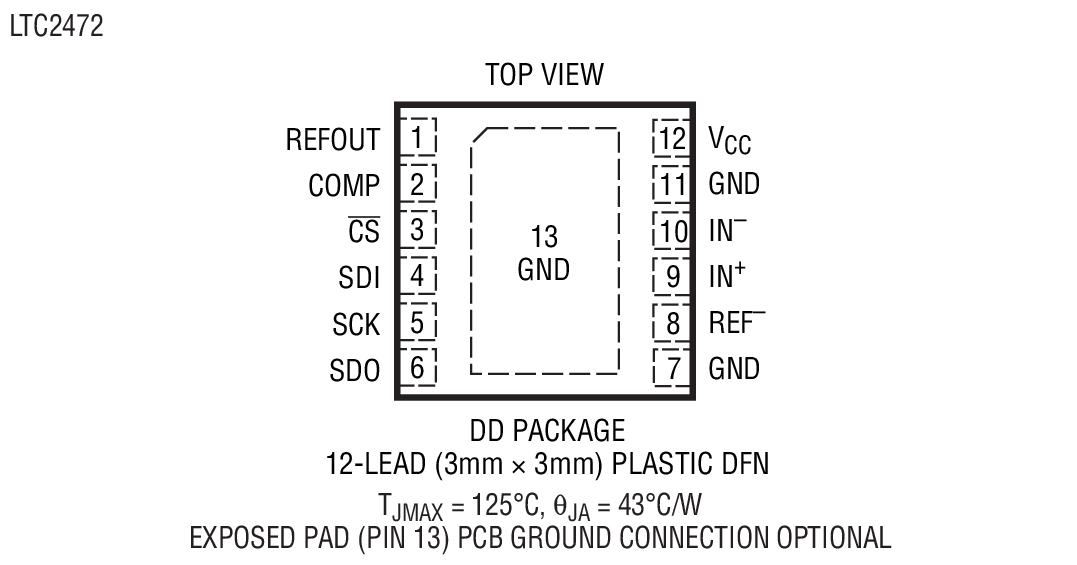

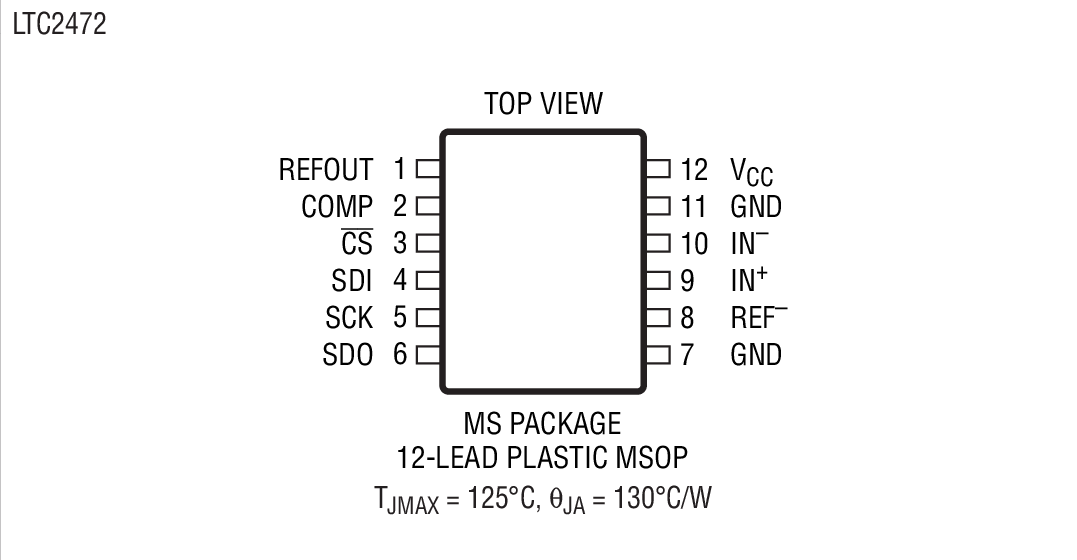

LTC2472 - 封装图解：

LINEAR凌力尔特芯片：

LTC2472 - LTC2472是具 10ppm/oC 最大值精准基准的可选 208sps / 833sps、16 位 ΔΣ ADC

LTC2472是LINEAR凌力尔特公司的一款无延迟增量累加 ADC产品，LTC2472是LTC2472是具 10ppm/oC 最大值精准基准的可选 208sps / 833sps、16 位 ΔΣ ADC，本站介绍了LTC2472的封装应用图解、特点和优点、功能等，并给出了与LTC2472相关的LINEAR元器件型号供参考。

LTC2472 - LTC2472是具 10ppm/oC 最大值精准基准的可选 208sps / 833sps、16 位 ΔΣ ADC - 无延迟增量累加 ADC - 数据转换 - 凌力尔特

LTC2472 - 具 10ppm/oC 最大值精准基准的可选 208sps / 833sps、16 位 ΔΣ ADC

LTC2472 - 具 10ppm/oC 最大值精准基准的可选 208sps / 833sps、16 位 ΔΣ ADC - Linear Technology（凌力尔特）

功能描述

LTC2470 / LTC2472 是小外形的 16 位模数转换器，具有一个集成的精准基准和一个可选的 208sps 或 833sps 输出速率。它们采用 2.7V 至 5.5V 单电源，并通过一个 SPI 接口进行通信。LTC2470 是单端器件，具有一个 0V 至 VREF 的输入范围，而 LTC2472 是差分器件，具有一个 ±VREF 的输入范围。这两款 ADC 均包括一个 1.25V 的集成基准，具有 2ppm/ºC 的漂移性能和 0.1% 的初始准确度。这些转换器采用 12 引脚 3mm x 3mm DFN 封装或 MSOP-12 封装。它们包括一个集成振荡器，并执行无延迟的转换操作，旨在满足多工应用的需要。LTC2470 / LTC2472 内置一个专有的输入采样电路，与采用传统的 ΔΣ 转换器相比，该电路可将平均输入电流减小几个位的数量级。

在执行完一次转换之后，LTC2470 / LTC2472 将自动对转换器进行断电操作，而且也可通过配置来使基准断电。当 ADC 和基准均被断电时，电源电流将减小至 200nA。

LTC2470 / LTC2472 包括一个可由用户来选择的 208sps 或 833sps 输出速率，而且，由于采用了一个很大的过采样比 (在 208sps 时为 8,192，而在 833sps 时则为 2,048)，因而具有宽松的抗混叠要求。

特点

16 位分辨率

内置高准确度基准 — 10ppm/ºC (最大值)

单端 (LTC2470) 或差分 (LTC2472)

可选的 208sps / 833sps 输出速率

1mV 偏移误差

0.01% 增益误差

对于多工应用可在单个转换周期内实现稳定

具自动停机功能的单周期操作

3.5mA (典型值) 电源电流

2μA (最大值) 睡眠电流

内部振荡器 — 无需外部元件

SPI 接口

小外形 12 引脚 3mm x 3mm DFN 封装和 MSOP 封装

应用

系统监视

环境监视

直接温度测量

仪表

工业过程控制

数据采集

嵌入式 ADC 升级

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2472CDD#PBF	3x3 DFN-12	C	$2.43	$1.70
LTC2472CDD#TRPBF	3x3 DFN-12	C		$1.76
LTC2472CMS#PBF	MS-12	C	$2.43	$1.70
LTC2472CMS#TRPBF	MS-12	C		$1.76
LTC2472IDD#PBF	3x3 DFN-12	I	$2.79	$1.95
LTC2472IDD#TRPBF	3x3 DFN-12	I		$2.01
LTC2472IMS#PBF	MS-12	I	$2.79	$1.95
LTC2472IMS#TRPBF	MS-12	I		$2.01
