LTM9004-AB技术文档下载:
LTM9004-AB技术文档产品手册下载
LTM9004-AB - 典型应用图例:

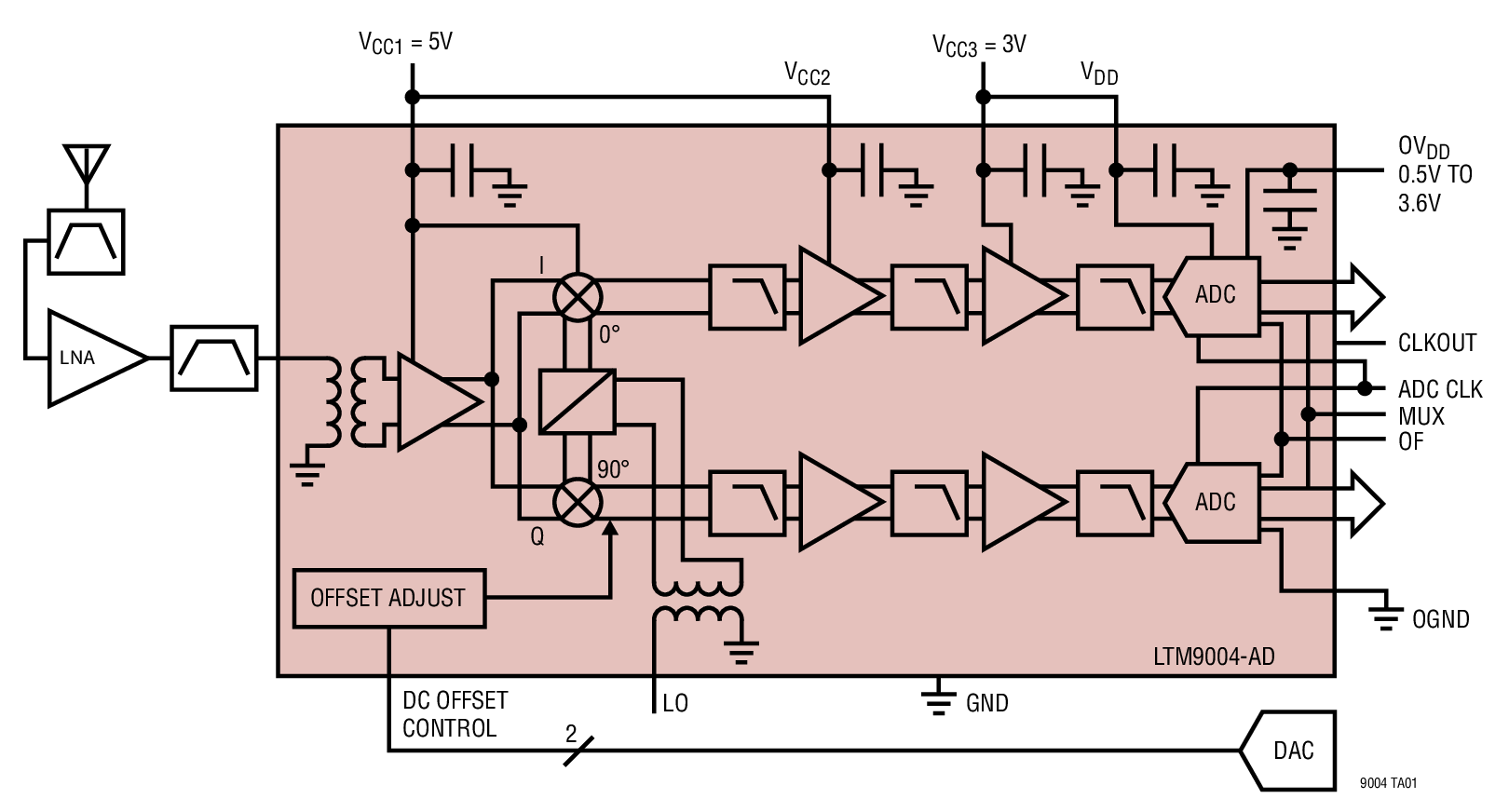

LTM9004-AB典型应用图例一

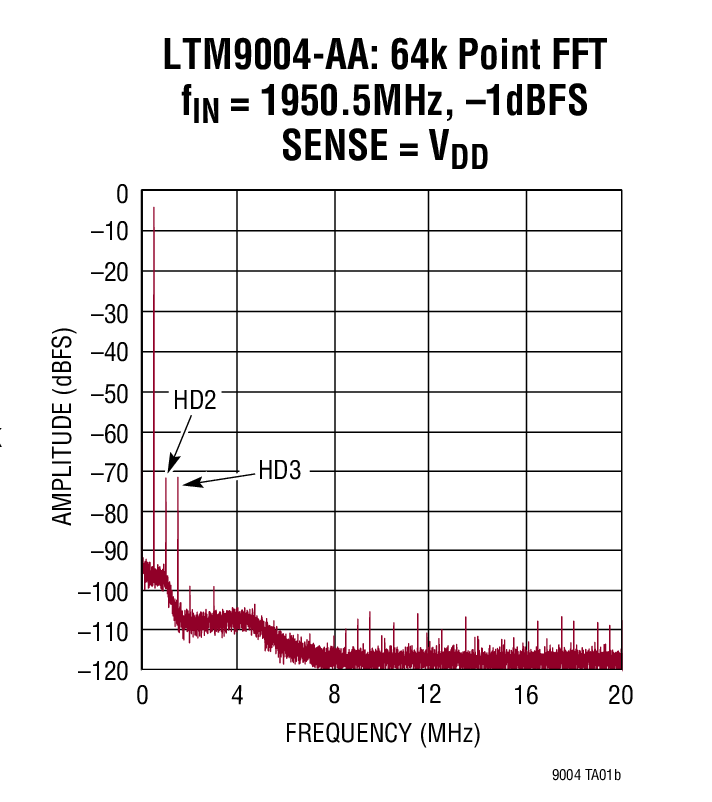

LTM9004-AB典型应用图例二
LTM9004-AB - 封装图解:

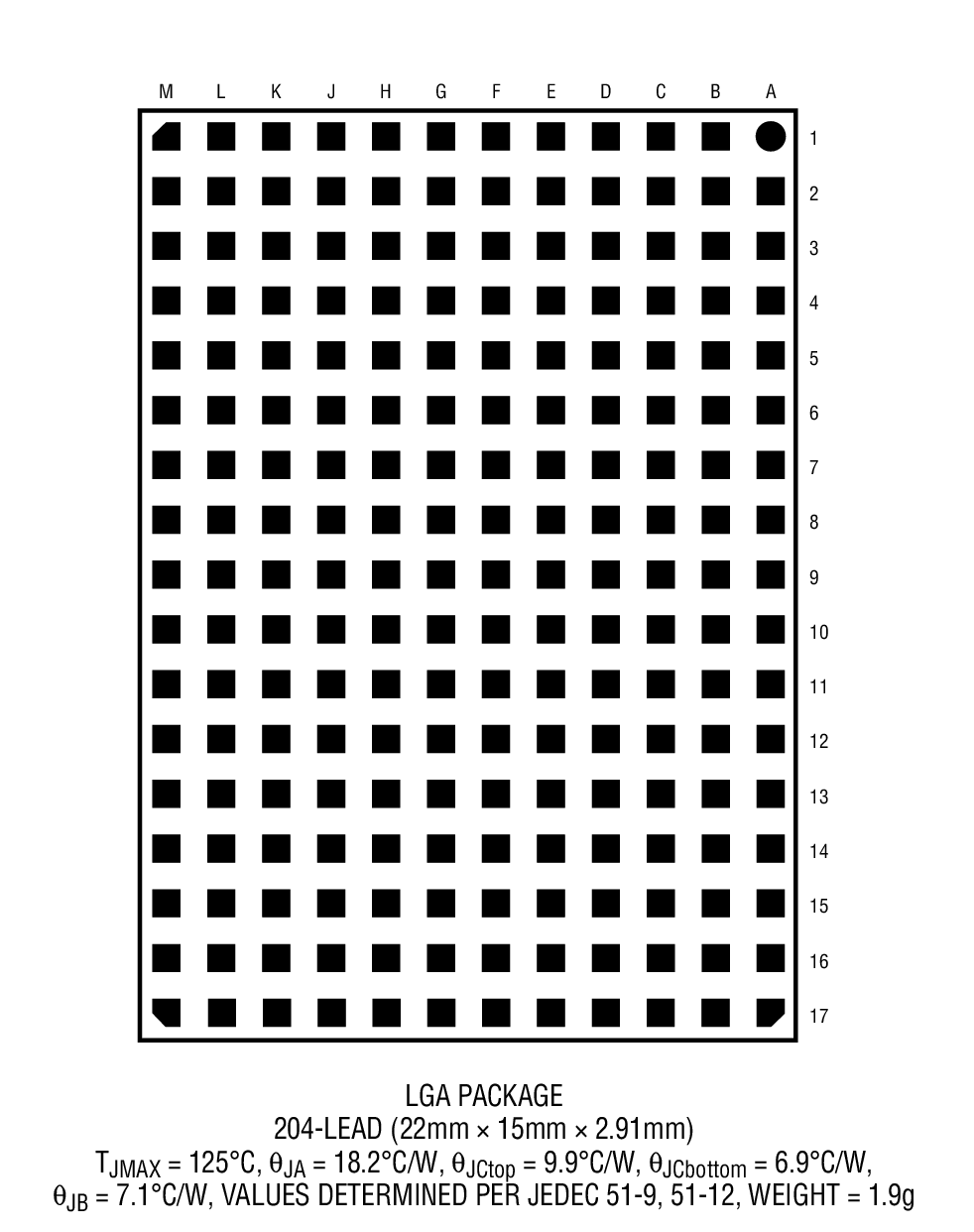

LTM9004-AB封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM9004-AB介绍
LTM9004-AB - LTM9004-AB是14 位直接转换接收器子系统

LTM9004-AB是Linear公司的一款高速 ADC产品,LTM9004-AB是14 位直接转换接收器子系统,本站介绍了LTM9004-AB的封装应用图解、特点和优点、功能等,并给出了与LTM9004-AB相关的凌力尔特元器件型号供参考。

LTM9004-AB - 14 位直接转换接收器子系统

LTM9004 - 14 位直接转换接收器子系统 - Linear Technology(凌力尔特)

功能描述

LTM9004 是一款 14 位直接转换接收器子系统。LTM9004 采用了一种集成系统级封装 (SiP) 技术,这款 µModule 接收器内置一个双通道高速 14 位 A/D 转换器、低通滤波器、差分增益级和一个正交解调器。如需定制配置,请咨询凌力尔特公司。

LTM9004 非常适合于零 IF 通信应用,其 AC 性能包括 76dB SNR 和 63.5dB 无寄生动态范围 (SFDR)。整个链路进行了 DC 耦合,并可使用 DC 偏移调节。集成化片内宽带变换器在 RF 和 LO 输入端上提供了 50Ω 单端接口。

一个 5V 电源负责为混频器和第一放大器供电以获得最小失真,而一个 3V 电源则可实现低功率 ADC 操作。一个单独的电源允许输出驱动 0.5V 至 3.3V 逻辑器件。一个可任选的多工器使得两个通道能够共用一根数字输出总线。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点
  • 集成化双通道 14 位、高速 ADC,低通滤波器,差分增益级和 I/Q 解调器
  • 用于每个 ADC 通道的低通滤波器 1.92MHz (LTM9004-AA) 4.42MHz (LTM9004-AB) 9.42MHz (LTM9004-AC) 20MHz (LTM9004-AD)
  • RF 输入频率范围:0.7GHz 至 2.7GHz
  • 50Ω 单端 RF 和 LO 端口
  • I/Q 增益失配:0.2dB (典型值)
  • I/Q 相位失配:1.5° (典型值)
  • 电压可调的解调器 DC 偏移
  • 76dB / 1.92MHz SNR (LTM9004-AA)
  • 63.5dB SFDR (LTM9004-AA)
  • 时钟占空比稳定器
  • 低功耗:1.83W
  • 停机和打盹模式
  • 15mm x 22mm LGA 封装
  • 应用
  • 电信
  • 直接转换接收器
  • 蜂窝基站
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM9004CV-AA#PBF 22mm × 15mm × 2.91mm LGA C $107.14 $75.00
    LTM9004CV-AB#PBF 22mm × 15mm × 2.91mm LGA C $107.14 $75.00
    LTM9004CV-AC#PBF 22mm × 15mm × 2.91mm LGA C $107.14 $75.00
    LTM9004CV-AD#PBF 22mm × 15mm × 2.91mm LGA C $107.14 $75.00
    LTM9004IV-AA#PBF 22mm × 15mm × 2.91mm LGA I $128.57 $90.00
    LTM9004IV-AB#PBF 22mm × 15mm × 2.91mm LGA I $128.57 $90.00
    LTM9004IV-AC#PBF 22mm × 15mm × 2.91mm LGA I $128.57 $90.00
    LTM9004IV-AD#PBF 22mm × 15mm × 2.91mm LGA I $128.57 $90.00
