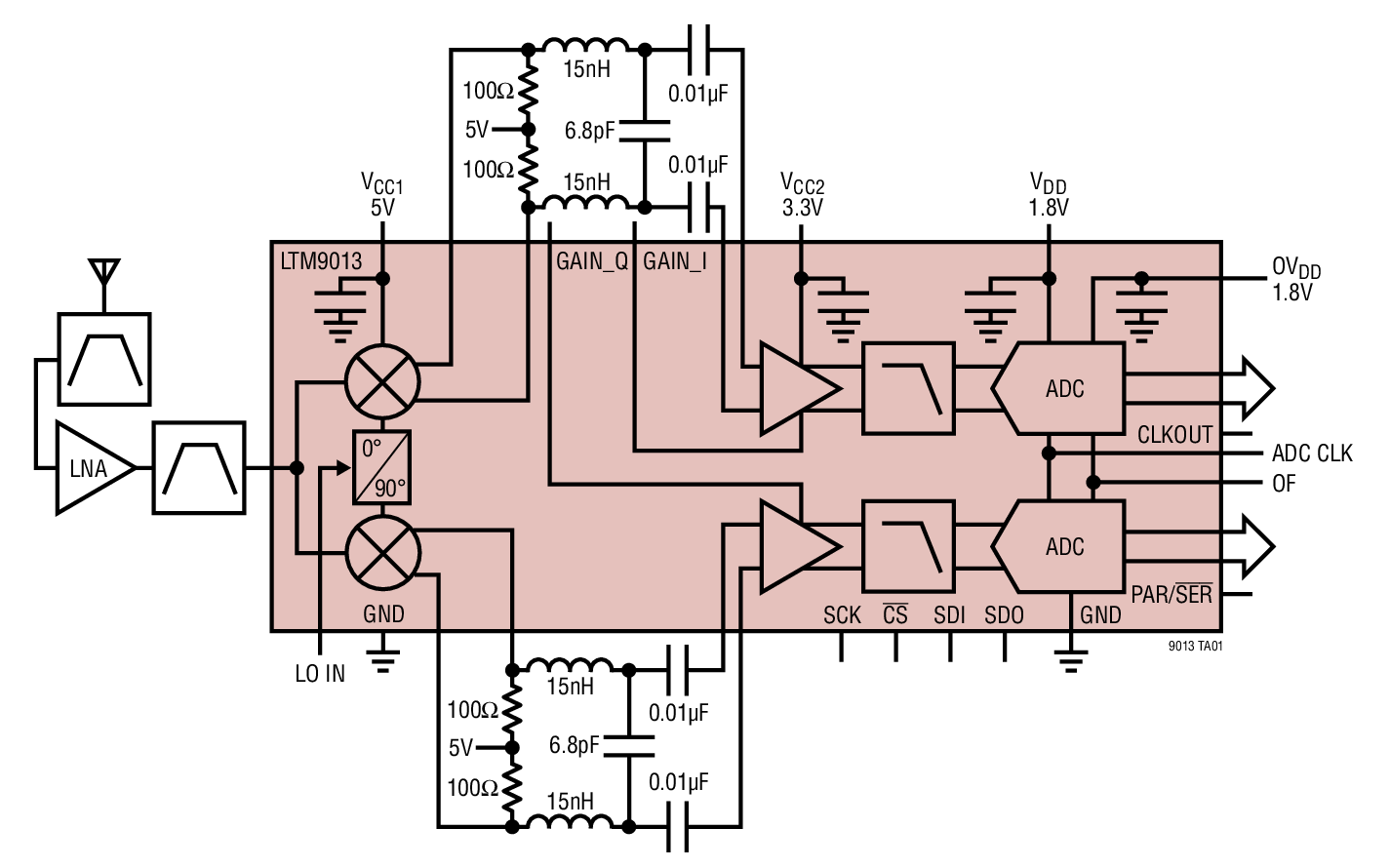

LTM9013典型应用图例一

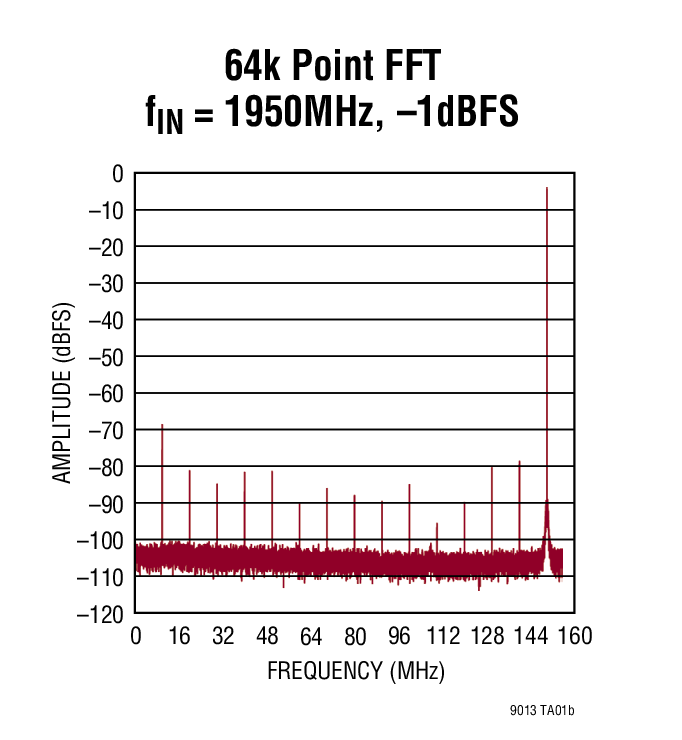

LTM9013典型应用图例二
LTM9013 - 封装图解:

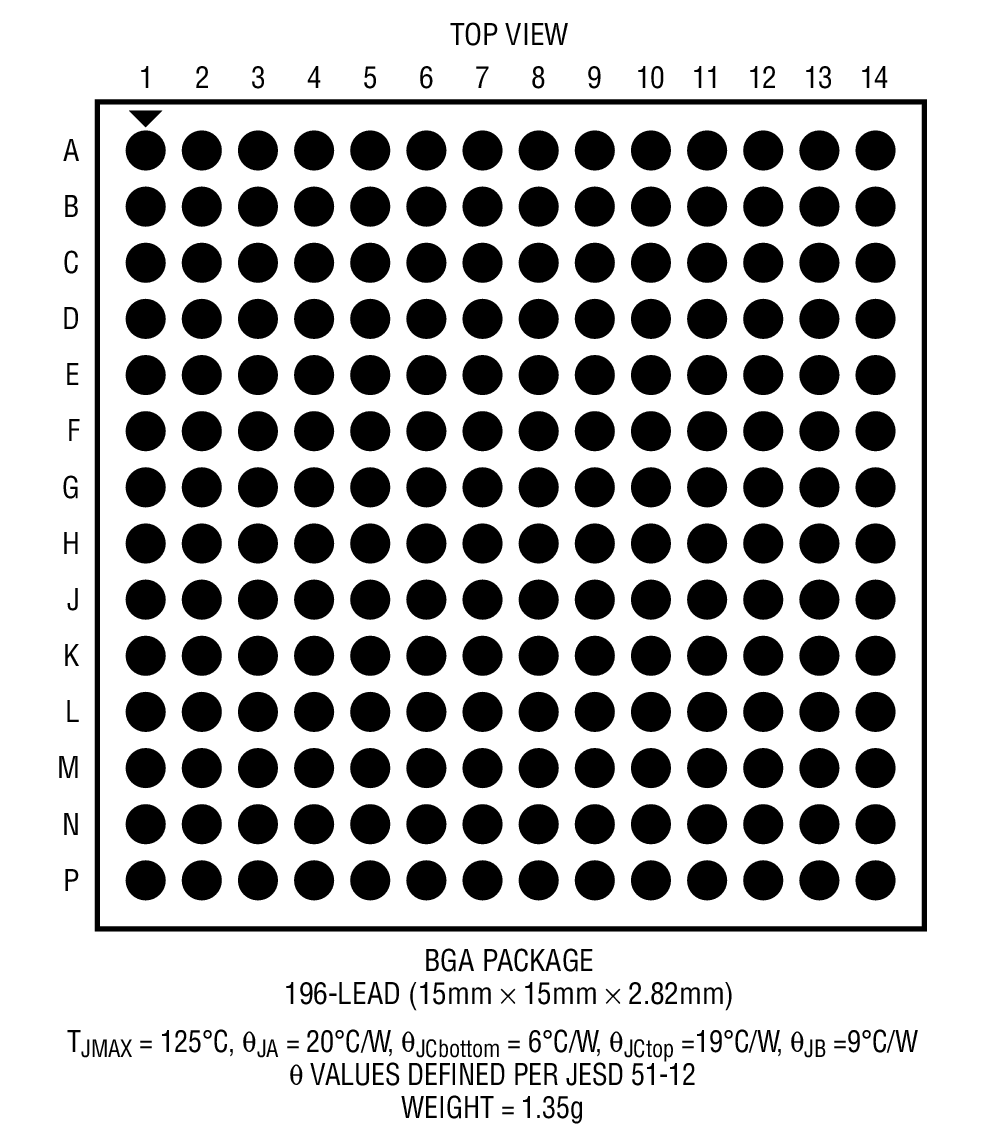

LTM9013封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM9013介绍
LTM9013 - LTM9013是300MHz 宽带接收器

LTM9013是Linear公司的一款高速 ADC产品,LTM9013是300MHz 宽带接收器,本站介绍了LTM9013的封装应用图解、特点和优点、功能等,并给出了与LTM9013相关的凌力尔特元器件型号供参考。

LTM9013 - 300MHz 宽带接收器

LTM9013 - 300MHz 宽带接收器 - Linear Technology(凌力尔特)

功能描述

LTM9013 是一款 300MHz 宽带接收器。该器件采用集成系统级封装 (SiP) 技术,是 μModule (微型模块) 接收器,内置一个双通道高速 14 位 A/D 转换器、低通滤波器、差分增益级和一个正交解调器。

LTM9013 非常适合于宽带 I/Q 接收器应用,其 AC 性能包括 59dB SNR 和 1.3dB 频率平坦度 (从 DC 至 300MHz)。在该器件的外部使用一个高通滤波器或简单的 AC 耦合,以实现设计灵活性。集成型片内宽带变压器在 RF 输入端上提供了一个 50Ω 单端接口。

一个 5V 电源负责为解调器供电,而一个 3.3V 电源则用于给 IF 放大器供电,以实现最小的失真。一个 1.8V 电源允许执行低功率 ADC 操作。一个单独的输出电源使得 DDR LVDS 输出能够驱动 1.8V 逻辑电路。一个可任选的多路复用器允许两个通道共用一根数字输出总线。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点
  • 集成型 I/Q 解调器、IF 放大器、和双通道 14 位、310Msps 高速 ADC
  • 外部高通滤波器允许进行带宽调节
  • 用于每个通道的 300MHz 低通滤波器
  • RF 输入频率范围:0.7GHz 至 4GHz
  • 50Ω 单端 RF 端口
  • 50Ω 差分 LO 端口
  • 频率平坦度:1.3dB (典型值)
  • 在 -7dBFS 具有 66dBc IM3 电平
  • 在 -1dBFS 具有 59dB SNR
  • 并联 DDR LVDS 输出
  • 时钟占空比稳定器
  • 低功率:2.6W
  • 停机和打盹模式
  • 15mm x 15mm BGA 封装
  • 应用
  • 电信
  • 宽带、低 IF 接收器
  • 数字预失真接收器
  • 蜂窝基站
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM9013CY-AA#PBF 15mm x 15mm x 2.82mm BGA C $92.86 $65.00
    LTM9013IY-AA#PBF 15mm x 15mm x 2.82mm BGA I $106.79 $74.75
