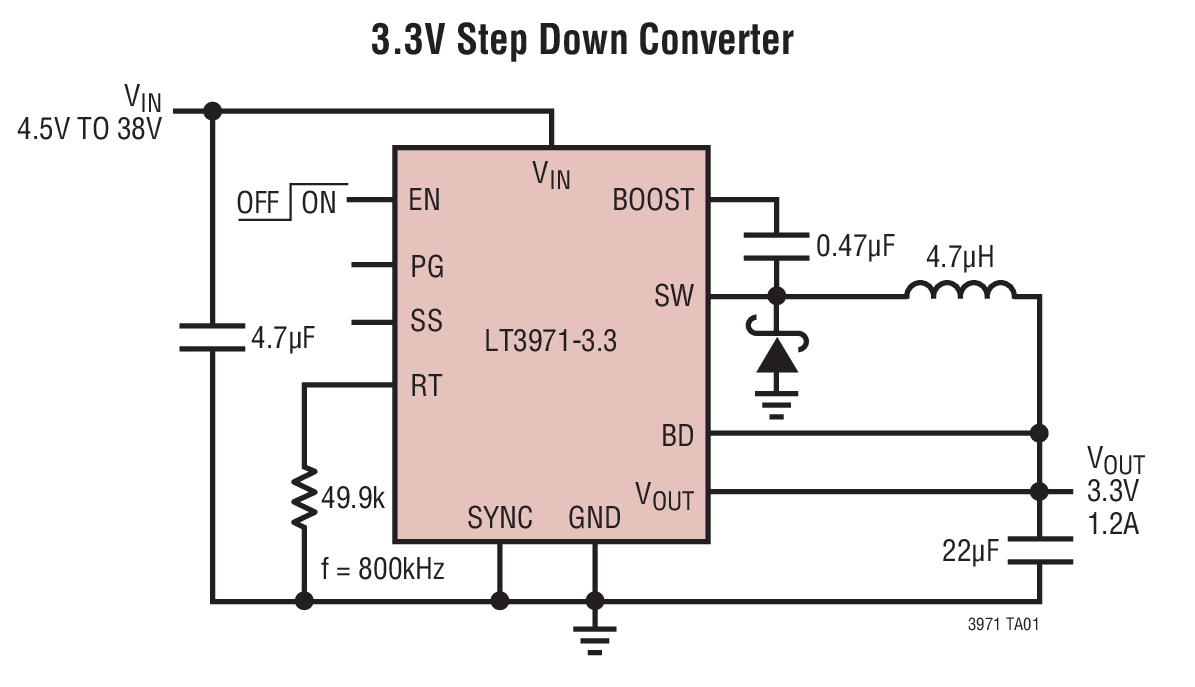

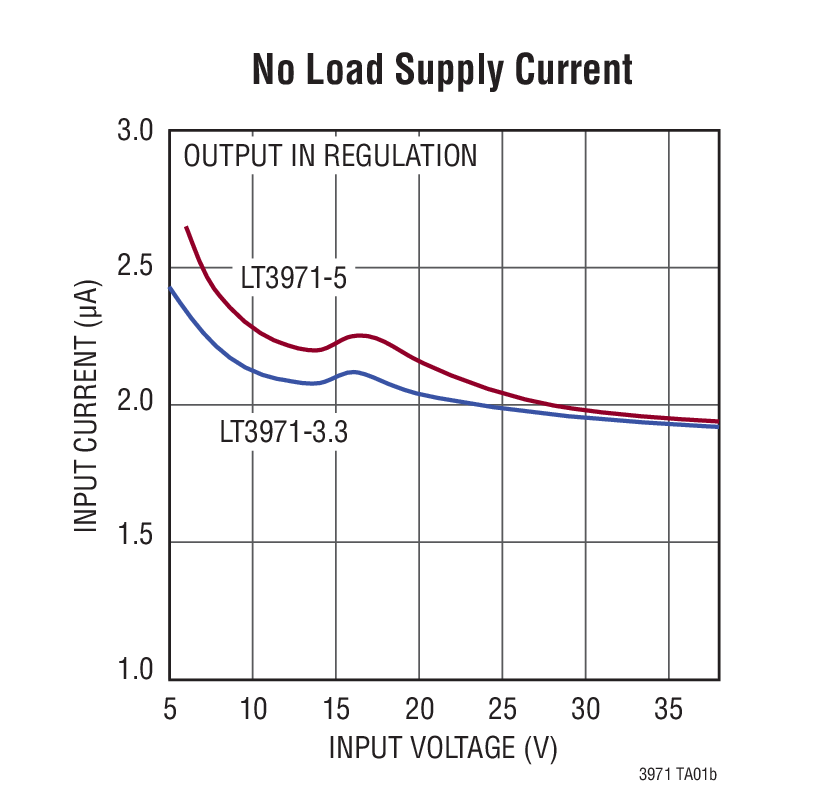

LT3971-5 - 典型应用图例：

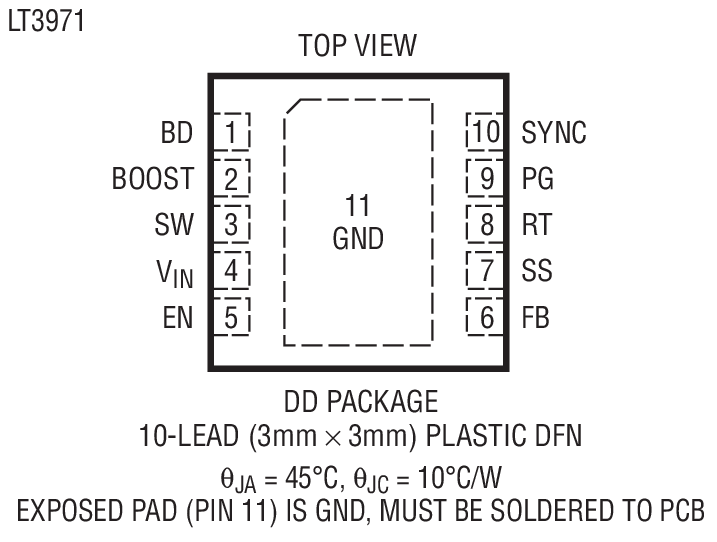

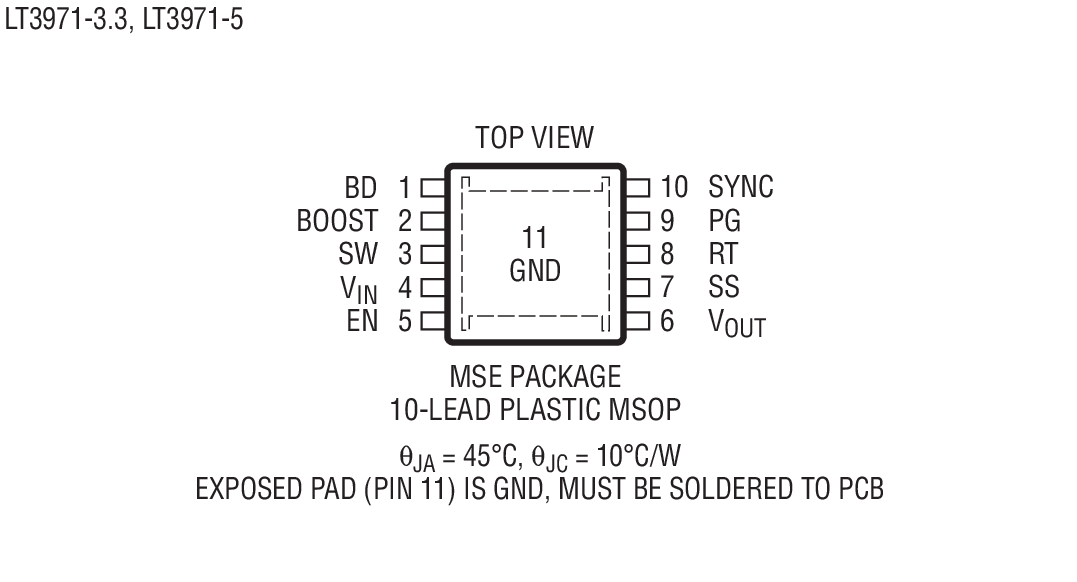

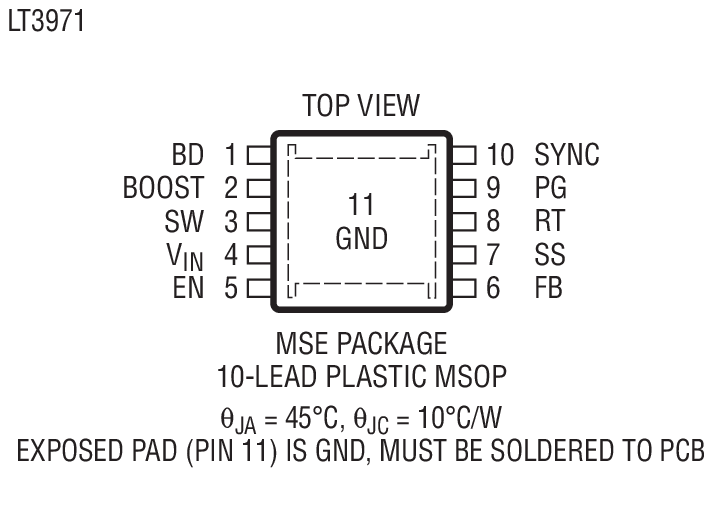

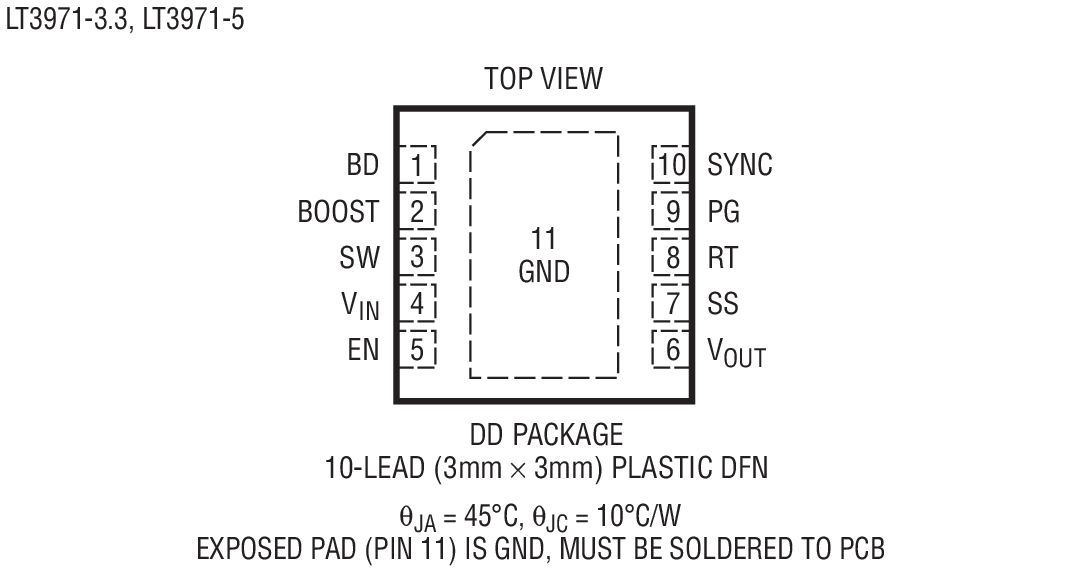

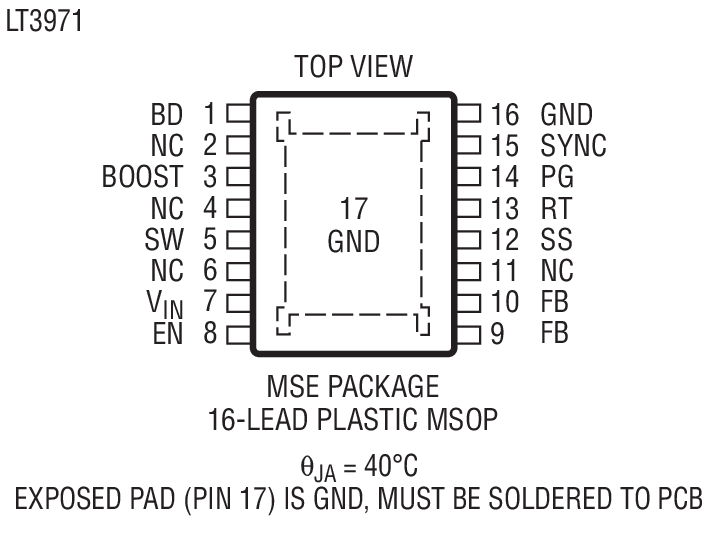

LT3971-5 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2391IUK-16#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT6350HMS8#PBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- OP281GSZ-REEL - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3672BEDC-1#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关
- LTC3520IUF#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1576IS8-SYNC#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1694IS5#TRMPBF - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LTC1143LCS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT3467AES6#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1292DCN8#PBF - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- LTC1044CN8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC338A-B - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- DC2365A-D - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LT1461DHS8-5#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC2960IDC-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC2754ACUKG-16#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC6904CMS8#TRPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- DC1684A-A - 开发板，套件，编程器 > 评估板 > 数模转换器（DAC）评估板
- LT1963AEST-1.8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2265CUJ-14#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
LT3971-5 - LT3971-5是具 2.8μA 静态电流的 38V、1.2A、2MHz 降压型稳压器
LT3971-5是LINEAR凌力尔特公司的一款微功率降压产品，LT3971-5是LT3971-5是具 2.8μA 静态电流的 38V、1.2A、2MHz 降压型稳压器，本站介绍了LT3971-5的封装应用图解、特点和优点、功能等，并给出了与LT3971-5相关的LINEAR元器件型号供参考。
LT3971-5 - LT3971-5是具 2.8μA 静态电流的 38V、1.2A、2MHz 降压型稳压器 - 微功率降压 - 电源管理 - 凌力尔特
LT3971-5 - 具 2.8μA 静态电流的 38V、1.2A、2MHz 降压型稳压器
LT3971 - 具 2.8μA 静态电流的 38V、1.2A、2MHz 降压型稳压器 - Linear Technology（凌力尔特）
功能描述
LT3971 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 38V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 2.8μA 的电源电流。低纹波突发模式操作在低输出电流条件下保持了高效率，并在典型应用中将输出纹波抑制在 15mV 以下。一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 0.33Ω 开关和一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路。一个具 1V 准确门限的使能引脚可用于关断 LT3971，从而将输入电源电流减小至 700nA。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 VOUT 达到编程输出电压的 91% 时，电源良好标记电路将发出指示信号。LT3971 采用小外形 10 引脚 MSOP 封装和具有裸露衬垫的 3mm x 3mm DFN 封装，旨在实现低热阻。另外还提供了一种具有增强型引脚至引脚容错性能的 16 引脚 MSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3971EDD-3.3#PBF | 3x3 DFN-10 | E | $3.93 | $2.75 |
| LT3971EDD-3.3#TRPBF | 3x3 DFN-10 | E | $2.81 | |
| LT3971EDD-5#PBF | 3x3 DFN-10 | E | $3.93 | $2.75 |
| LT3971EDD-5#TRPBF | 3x3 DFN-10 | E | $2.81 | |
| LT3971EDD#PBF | 3x3 DFN-10 | E | $3.93 | $2.75 |
| LT3971EDD#TRPBF | 3x3 DFN-10 | E | $2.81 | |
| LT3971EMSE-3.3#PBF | MS-10E | E | $3.93 | $2.75 |
| LT3971EMSE-3.3#TRPBF | MS-10E | E | $2.81 | |
| LT3971EMSE-5#PBF | MS-10E | E | $3.93 | $2.75 |
| LT3971EMSE-5#TRPBF | MS-10E | E | $2.81 | |
| LT3971EMSE#PBF | MS-10E | E | $3.93 | $2.75 |
| LT3971EMSE#TRPBF | MS-10E | E | $2.81 | |
| LT3971EMSE16#PBF | MS-16E | E | $4.07 | $2.85 |
| LT3971EMSE16#TRPBF | MS-16E | E | $2.91 | |
| LT3971IDD-3.3#PBF | 3x3 DFN-10 | I | $4.37 | $3.06 |
| LT3971IDD-3.3#TRPBF | 3x3 DFN-10 | I | $3.12 | |
| LT3971IDD-5#PBF | 3x3 DFN-10 | I | $4.37 | $3.06 |
| LT3971IDD-5#TRPBF | 3x3 DFN-10 | I | $3.12 | |
| LT3971IDD#PBF | 3x3 DFN-10 | I | $4.37 | $3.06 |
| LT3971IDD#TRPBF | 3x3 DFN-10 | I | $3.12 | |
| LT3971IMSE-3.3#PBF | MS-10E | I | $4.37 | $3.06 |
| LT3971IMSE-3.3#TRPBF | MS-10E | I | $3.12 | |
| LT3971IMSE-5#PBF | MS-10E | I | $4.37 | $3.06 |
| LT3971IMSE-5#TRPBF | MS-10E | I | $3.12 | |
| LT3971IMSE#PBF | MS-10E | I | $4.37 | $3.06 |
| LT3971IMSE#TRPBF | MS-10E | I | $3.12 | |
| LT3971IMSE16#PBF | MS-16E | I | $4.49 | $3.14 |
| LT3971IMSE16#TRPBF | MS-16E | I | $3.20 |
