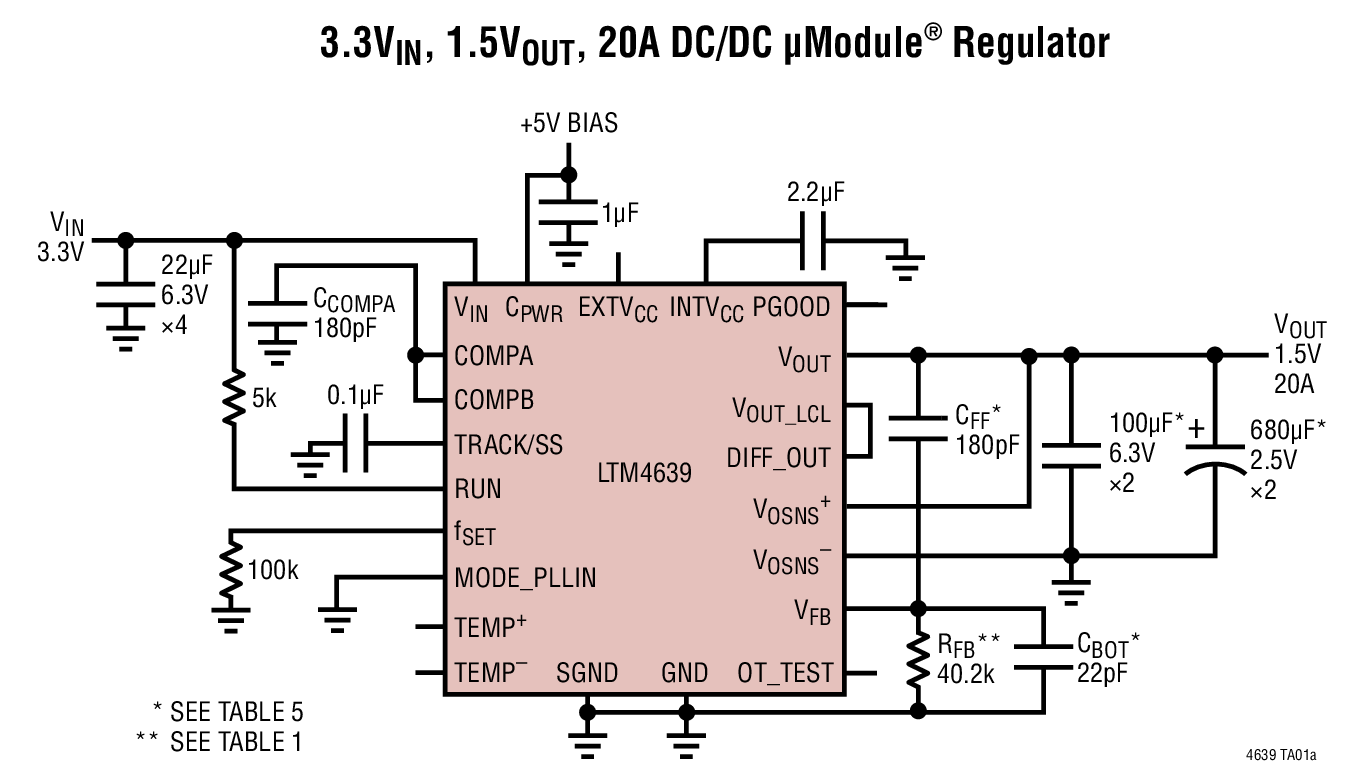

LTM4639是LINEAR凌力尔特公司的一款μModule 降压型稳压器产品，LTM4639是LTM4639是低 V_IN、20A、DC/DC μModule 降压型稳压器，本站介绍了LTM4639的封装应用图解、特点和优点、功能等，并给出了与LTM4639相关的LINEAR元器件型号供参考。

LTM4639 - LTM4639是低 V_IN、20A、DC/DC μModule 降压型稳压器 - μModule 降压型稳压器 - 电源管理 - 凌力尔特

LTM4639 - 低 V_IN、20A、DC/DC μModule 降压型稳压器

LTM4639 - 低 V_IN、20A、DC/DC μModule 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4639 是一款完整的 20A 输出、高效率、开关模式、降压型 DC/DC μModule (微型模块) 稳压器。封装中内置了开关控制器、功率FET、电感器和补偿组件。LTM4639 可在一个 2.375V 至 7V 的输入电压范围内运作，支持一个 0.6V 至 5.5V 的输出电压范围 (由单个外部电阻器来设定)。仅需少量的输入和输出电容器。

电流模式操作实现了多达 4 个 LTM4639 稳压器的精准均流，以获得高达 80A 的输出。高开关频率和一种电流模式架构的运用提供了针对电压和负载变化的非常快之瞬态响应，而并未牺牲稳定性。该器件支持频率同步、多相 / 均流、突发模式操作以及用于电源轨排序的输出电压跟踪功能。内置了一个二极管连接的 PNP 晶体管以用作内部温度监视器。如需在高达 20V 的输入条件下运作，请见 LTM4637 的相关信息。

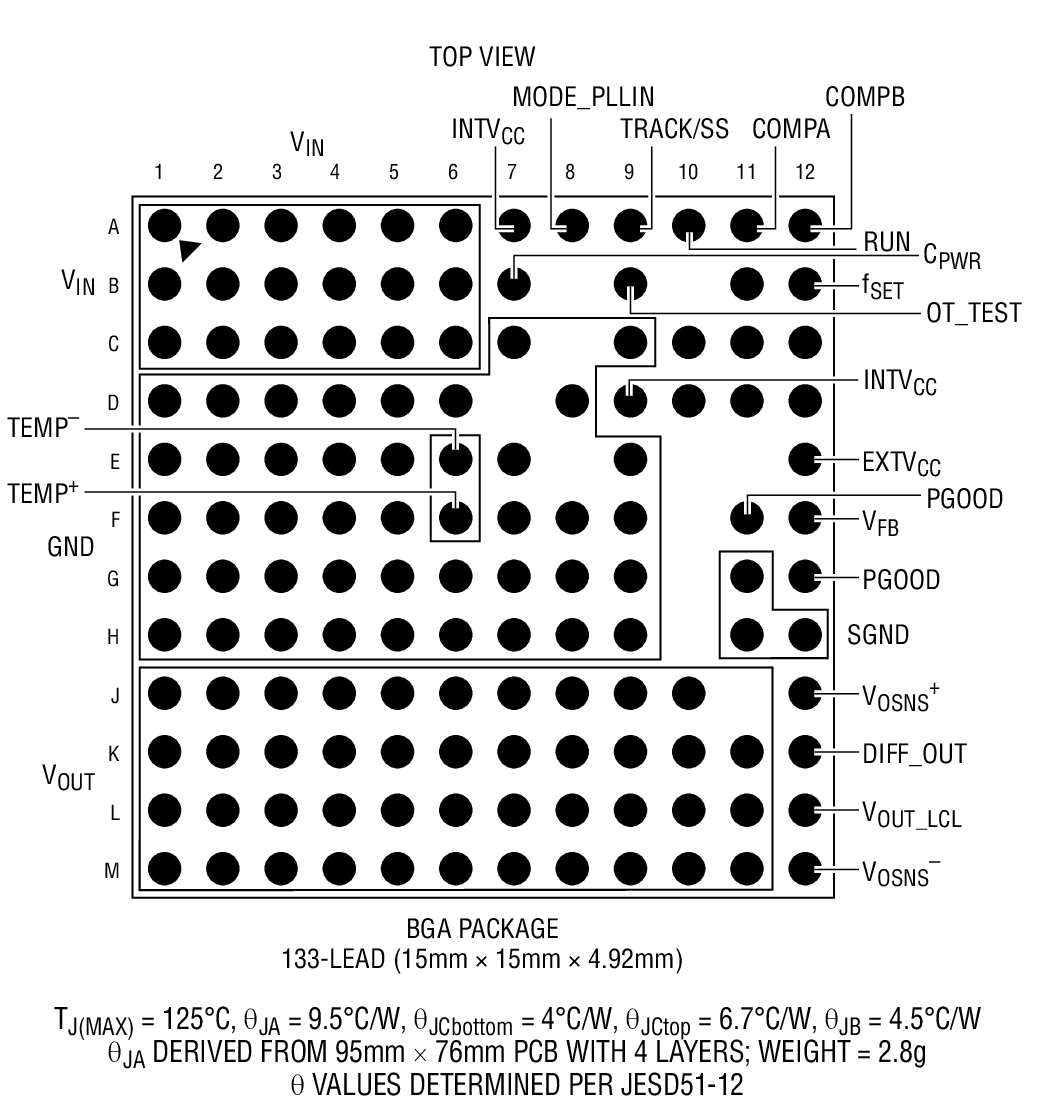

LTM4639 采用 15mm x 15mm x 4.92mm BGA 封装。LTM4639 符合 RoHS 标准。

特点

完整的 20A 开关模式电源

2.375V 至 7V 输入电压范围 (VIN < 4.5V，需要 CPWR 偏置)

0.6V 至 5.5V 输出电压范围

±1.5% 的最大总 DC 输出电压误差 (-40°C 至 125°C)

差分远端采样放大器用于精准稳压 (VOUT ≤ 3.3V)

电流模式控制 / 快速瞬态响应

并联多相均流 (高达 80A)

频率同步

可选的脉冲跳跃或突发模式 (Burst Mode) 操作

软起动 / 电压跟踪
