当前位置:Linear公司 > > 凌力尔特芯片 >> LTM4623
LTM4623技术文档下载:
LTM4623技术文档产品手册下载
LTM4623 - 典型应用图例:

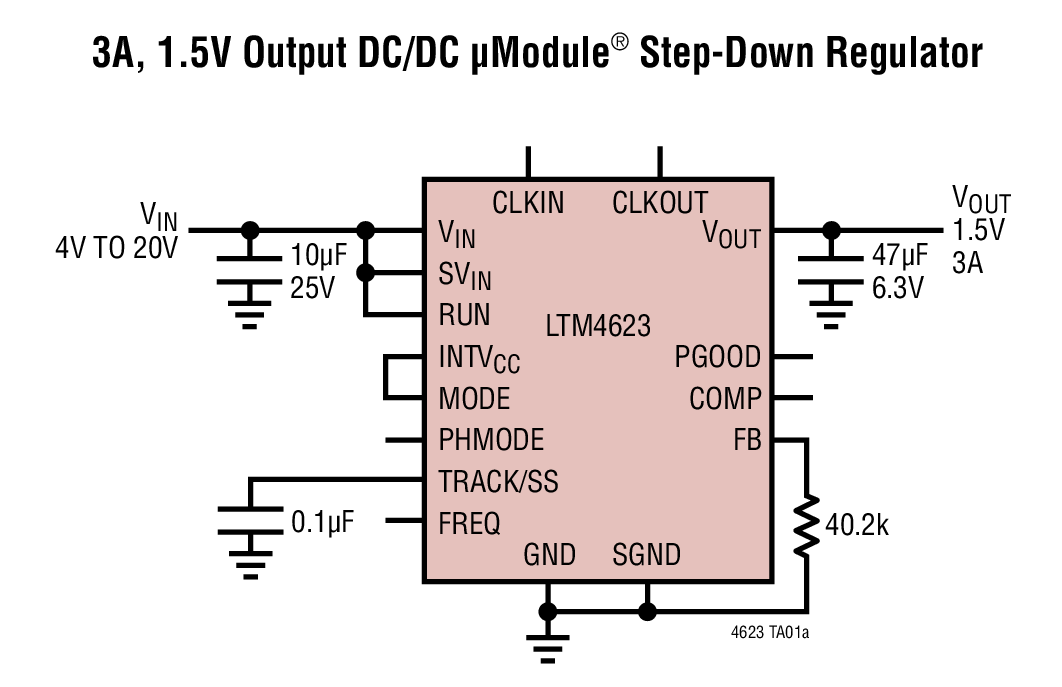

LTM4623典型应用图例一

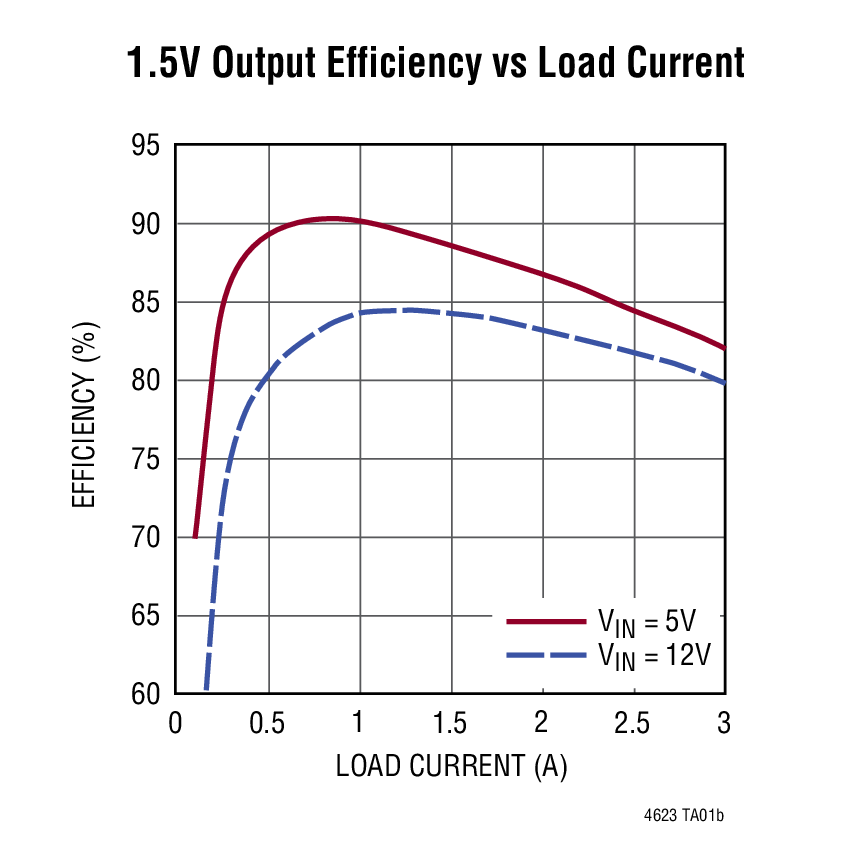

LTM4623典型应用图例二
LTM4623 - 封装图解:

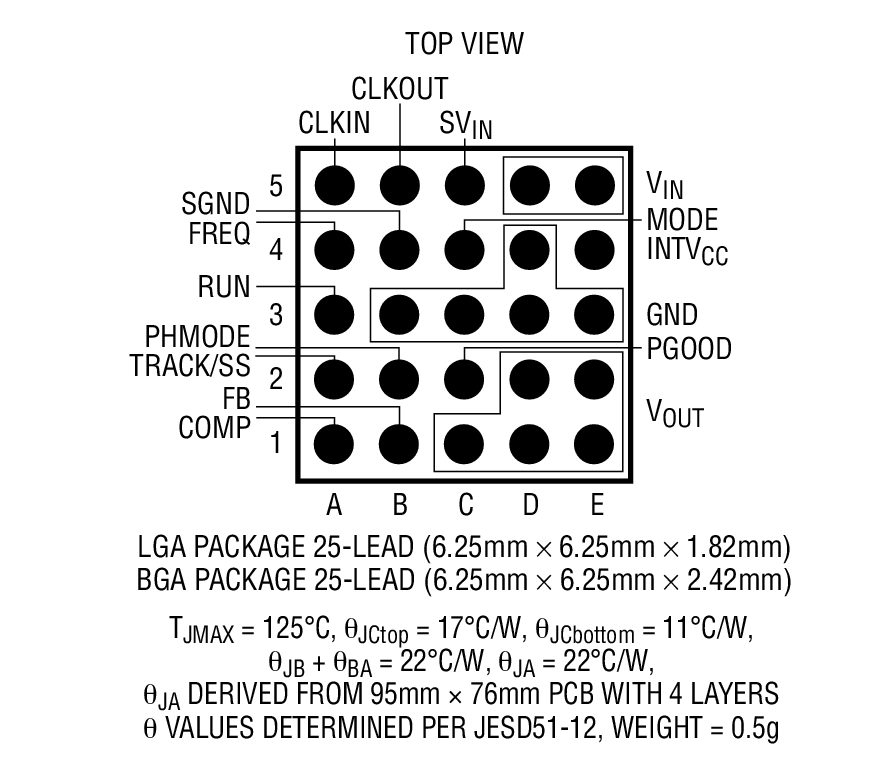

LTM4623封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM4623介绍
LTM4623 - LTM4623是超薄、20VIN、3A 降压型 DC/DC μModule 稳压器

LTM4623是Linear公司的一款μModule 降压型稳压器产品,LTM4623是超薄、20VIN、3A 降压型 DC/DC μModule 稳压器,本站介绍了LTM4623的封装应用图解、特点和优点、功能等,并给出了与LTM4623相关的凌力尔特元器件型号供参考。

LTM4623 - 超薄、20VIN、3A 降压型 DC/DC μModule 稳压器

LTM4623 - 超薄、20VIN、3A 降压型 DC/DC μModule 稳压器 - Linear Technology(凌力尔特)

功能描述

LTM4623 是一款完整的 3A 降压型开关模式 μModule (微型模块) 稳压器,其采用纤巧型 6.25mm x 6.25mm x 1.82mm LGA 和 (6.25mm x 6.25mm x 1.82mm) BGA封装。封装中内置了开关控制器、功率 FET、电感器和支持元件。LTM4623 可在一个 4V 至 20V 或 2.375V 至 20V (采用一个外部偏置电源) 的输入电压范围内运作,支持一个 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计能够提供高达 3A 的连续输出电流。仅需陶瓷输入和输出电容器。

LTM4623 支持可选的不连续模式操作以及用于电源轨排序的输出电压跟踪功能。其高开关频率和电流模式控制的运用可实现针对电压和负载变化的非常快速瞬态响应,而并未牺牲稳定性。

故障保护功能包括过压、过流和过热保护。

LTM4623 具有 SnPb (BGA) 或符合 RoHS 标准的端子涂层。

特点
  • 高度 <2mm 的完整解决方案之占板面积 <1cm2 (单面 PCB) 或 0.5cm2 (双面 PCB)
  • 宽输入电压范围:4V 至 20V
  • 输入电压低至 2.375V (采用外部偏置)
  • 0.6V 至 5.5V 输出电压
  • 3A DC 输出电流
  • ±1.5% 的最大总 DC 输出电压误差
  • 电流模式控制、快速瞬态响应
  • 符合低 EMI EN55022 Class B 规格要求
  • 外部频率同步
  • 多相操作和均流
  • 输出电压跟踪
  • 可选的不连续模式
  • 电源良好指示器
  • 过压、过流和过热保护
  • 超薄 (6.25mm x 6.25mm x 1.82mm) LGA 封装和 (6.25mm x 6.25mm x 2.42mm) BGA 封装
  • 应用
  • PCIe 和背面 PCB 安装
  • 电信、数据通信、网络和工业设备
  • 数据存储机架单元和板卡
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4623EV#PBF 6.25mm x 6.25mm x 1.82mm LGA E $8.64 $6.05
    LTM4623EY#PBF 6.25mm x 6.25mm x 2.42mm BGA E $9.14 $6.40
    LTM4623IV#PBF 6.25mm x 6.25mm x 1.82mm LGA I $9.50 $6.65
    LTM4623IY 6.25mm x 6.25mm x 2.42mm BGA I $13.36 $9.35
    LTM4623IY#PBF 6.25mm x 6.25mm x 2.42mm BGA I $10.00 $7.00
