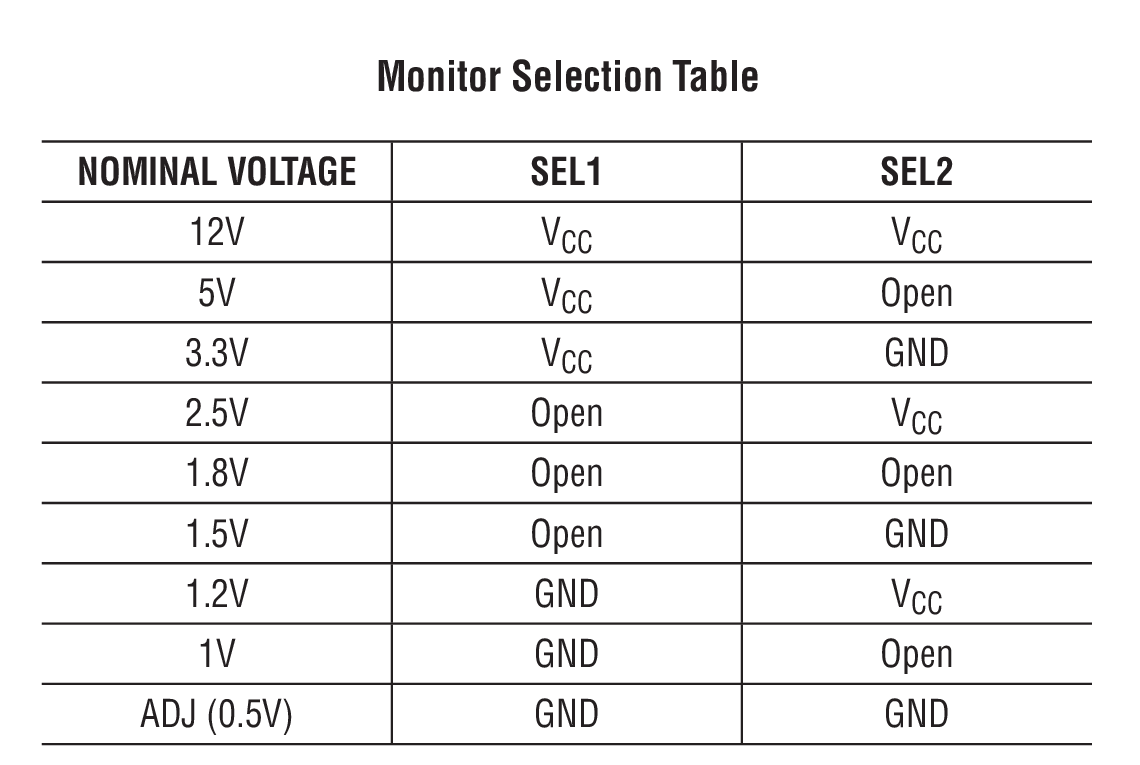

LTC2918典型应用图例一

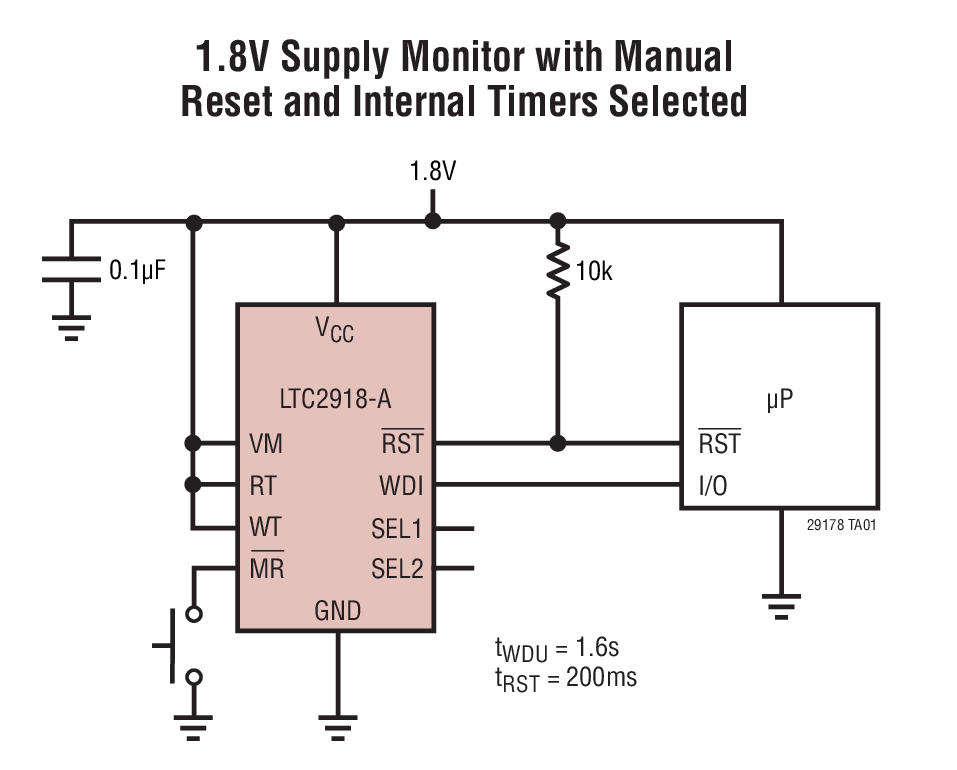

LTC2918典型应用图例二
LTC2918 - 封装图解：
LTC2918封装图解一

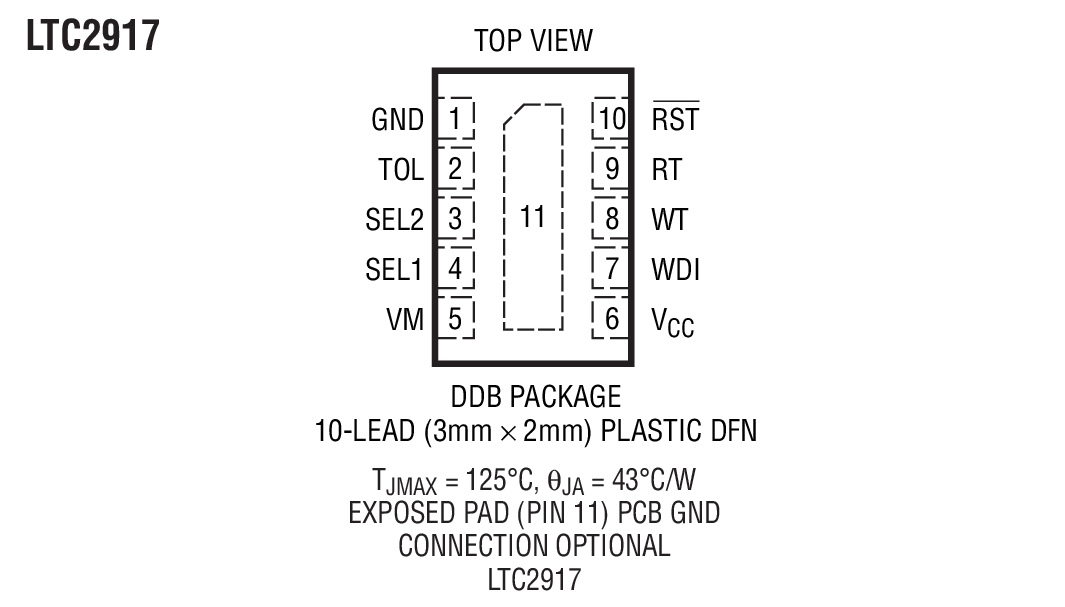

LTC2918封装图解二

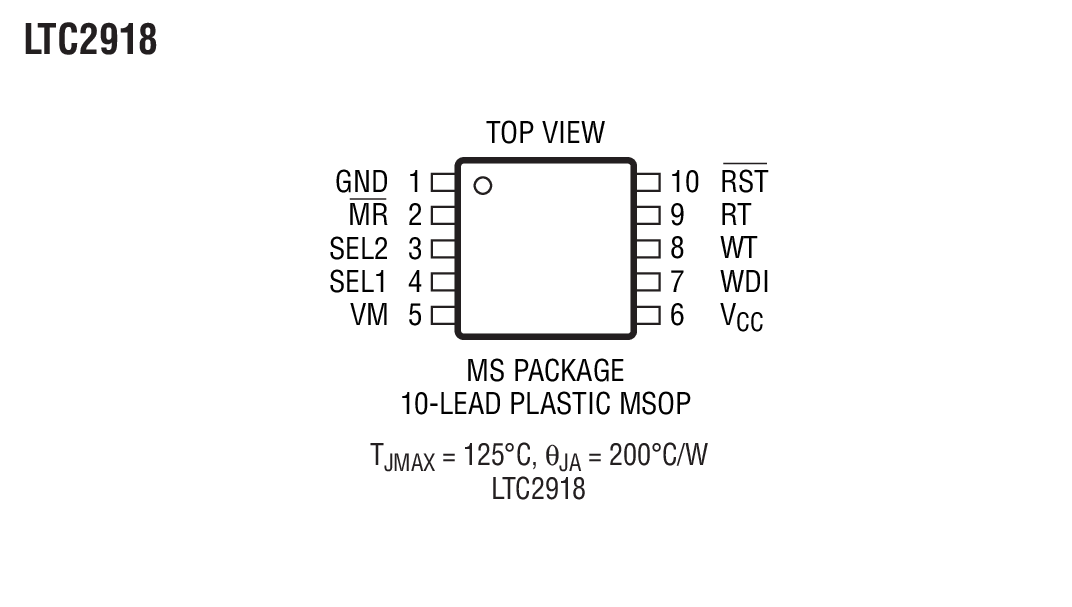

LTC2918封装图解三

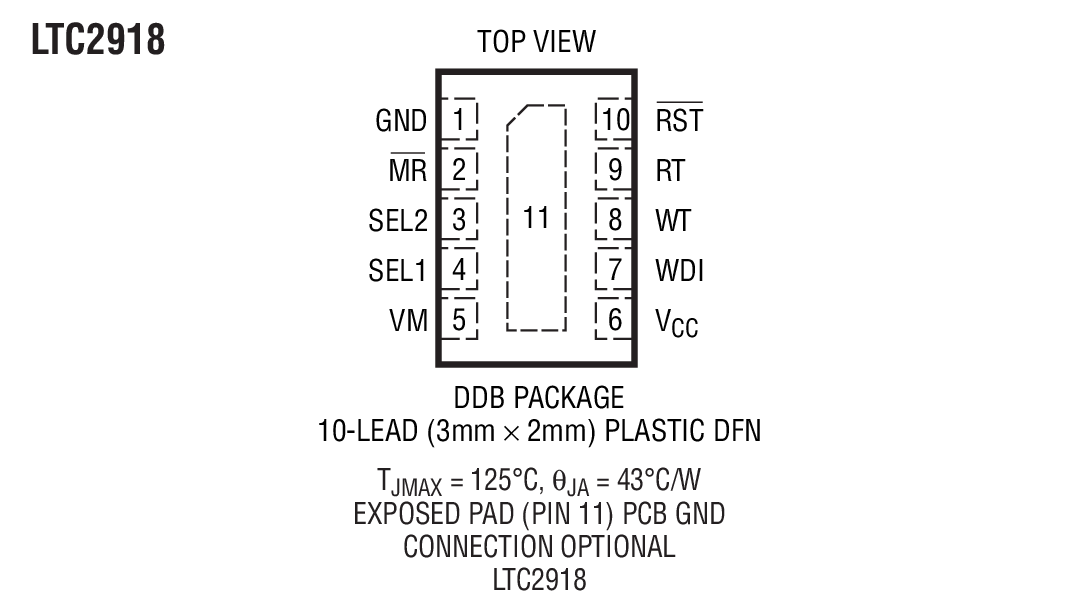

LTC2918封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2918介绍

LTC2918 - LTC2918是具 27 种可选门限和看门狗定时器的电压监控器

LTC2918是LINEAR凌力尔特公司的一款单电源监视器产品，LTC2918是LTC2918是具 27 种可选门限和看门狗定时器的电压监控器，本站介绍了LTC2918的封装应用图解、特点和优点、功能等，并给出了与LTC2918相关的LINEAR元器件型号供参考。

LTC2918 - LTC2918是具 27 种可选门限和看门狗定时器的电压监控器 - 单电源监视器 - 航天和严酷环境 - 凌力尔特

LTC2918 - 具 27 种可选门限和看门狗定时器的电压监控器

LTC2918 - 具 27 种可选门限和看门狗定时器的电压监控器 - Linear Technology（凌力尔特）

功能描述

LTC2917-A/LTC2917-B 和 LTC2918-A/LTC2918-B 是具可选门限和一个可调看门狗定时器的低电压单电源监视器。这些器件采用 1.5V 至 5.5V 工作电源，且仅消耗 30μA 的静态电流。

两个三态输入用于选择 9 种内部设置门限之一，而无需使用外部电阻器。对于LTC2917，一个额外的三态输入负责决定容差 (-5%、-10%、-15%)。LTC2918 的容差固定于 -5%。门限准确度在整个工作温度范围内保证为 ±1.5%。干扰滤波处理确保了可靠的复位操作，而不会发生误触发。

复位超时和看门狗超时可以在未采用外部元件的情况下设定，也可采用一个外部电容器来调整。提供了一种面向高可靠性应用的窗口化看门狗功能 (B1 版本)。LTC2918-A/LTC2918-B 上的一个单独的手动复位输入提供了一个简单的按钮接口。

由于能够在高至 125℃ 的温度条件下正常运作，因而使得LTC2917-A/LTC2917-B 和 LTC2918-A/LTC2918-B 成为汽车应用的合适之选。

特点
  • 9 种可选的电源电压 12V、5V、3.3V、2.5V、1.8V 1.5V、1.2V、1V、正可调 (0.5V)
  • 三种可选容差 -5%、-10%、-15% (LTC2917)
  • 手动复位输入 (LTC2918)
  • 1.5V 至 5.5V 工作电源
  • 可调看门狗超时
  • 面向较高可靠性应用的窗口化看门狗超时 (LTC2917-B、LTC2918-B)
  • 用于高电压操作的 6.2V 并联稳压器
  • 工作性能在高至 125℃ 的温度条件下得到保证
  • 保证门限准确度：±1.5%
  • 低静态电流：30μA (典型值)
  • 电源干扰免疫力
  • 保证 RST (对于 VCC ≥ 0.8V)
  • 10 引脚 MSOP 封装和 (3mm x 2mm) DFN 封装
    • 应用
  • 手持式设备
  • 蜂窝电话基站
  • 汽车控制系统
  • 网络服务器
  • 光网络系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2918CDDB-A1#PBF 3x2 DFN-10 C $2.43
    LTC2918CDDB-A1#TRMPBF 3x2 DFN-10 C $2.43 $1.35
    LTC2918CDDB-A1#TRPBF 3x2 DFN-10 C $1.30
    LTC2918CDDB-B1#PBF 3x2 DFN-10 C $2.43
    LTC2918CDDB-B1#TRMPBF 3x2 DFN-10 C $2.43 $1.35
    LTC2918CDDB-B1#TRPBF 3x2 DFN-10 C $1.30
    LTC2918CMS-A1#PBF MS-10 C $2.32 $1.30
    LTC2918CMS-A1#TRPBF MS-10 C $1.36
    LTC2918CMS-B1#PBF MS-10 C $2.32 $1.30
    LTC2918CMS-B1#TRPBF MS-10 C $1.36
    LTC2918HDDB-A1#PBF 3x2 DFN-10 H $2.71
    LTC2918HDDB-A1#TRMPBF 3x2 DFN-10 H $2.71 $1.51
    LTC2918HDDB-A1#TRPBF 3x2 DFN-10 H $1.46
    LTC2918HDDB-B1#PBF 3x2 DFN-10 H $2.71
    LTC2918HDDB-B1#TRMPBF 3x2 DFN-10 H $2.71 $1.51
    LTC2918HDDB-B1#TRPBF 3x2 DFN-10 H $1.46
    LTC2918HMS-A1#PBF MS-10 H $2.61 $1.46
    LTC2918HMS-A1#TRPBF MS-10 H $1.52
    LTC2918HMS-B1#PBF MS-10 H $2.61 $1.46
    LTC2918HMS-B1#TRPBF MS-10 H $1.52
    LTC2918IDDB-A1#PBF 3x2 DFN-10 I $2.61
    LTC2918IDDB-A1#TRMPBF 3x2 DFN-10 I $2.61 $1.45
    LTC2918IDDB-A1#TRPBF 3x2 DFN-10 I $1.40
    LTC2918IDDB-B1#PBF 3x2 DFN-10 I $2.61
    LTC2918IDDB-B1#TRMPBF 3x2 DFN-10 I $2.61 $1.45
    LTC2918IDDB-B1#TRPBF 3x2 DFN-10 I $1.40
    LTC2918IMS-A1#PBF MS-10 I $2.50 $1.40
    LTC2918IMS-A1#TRPBF MS-10 I $1.46
    LTC2918IMS-B1#PBF MS-10 I $2.50 $1.40
    LTC2918IMS-B1#TRPBF MS-10 I $1.46
