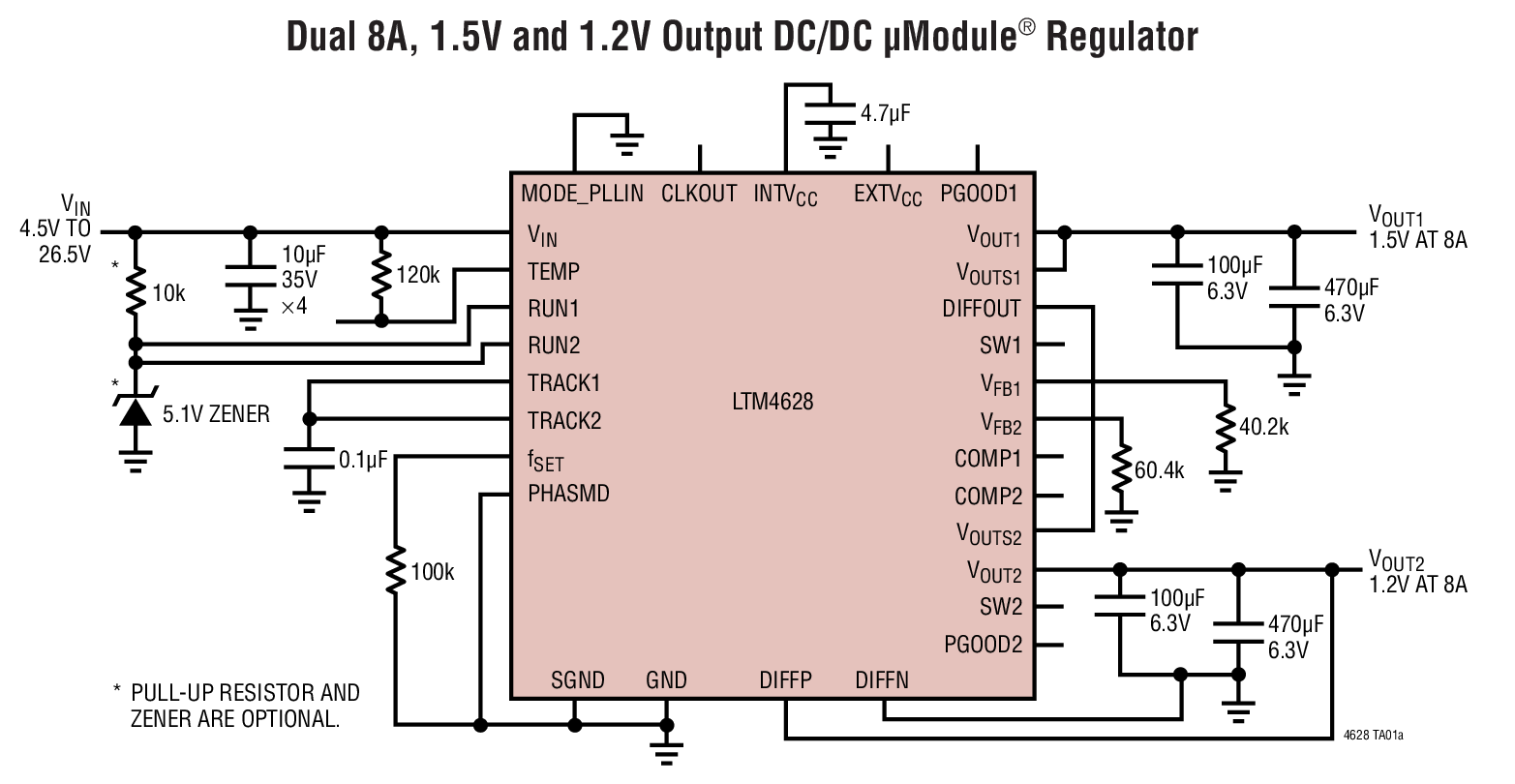

LTM4628典型应用图例一

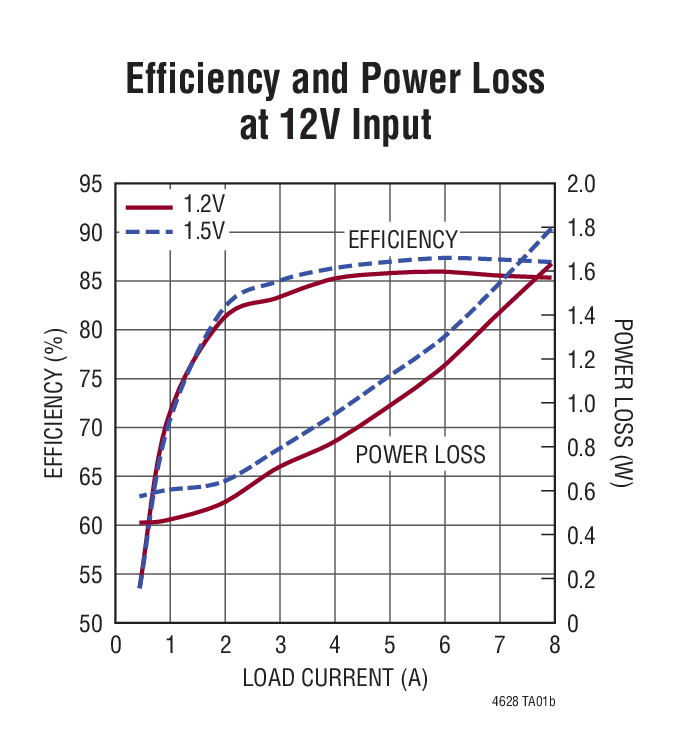

LTM4628典型应用图例二
LTM4628 - 封装图解：

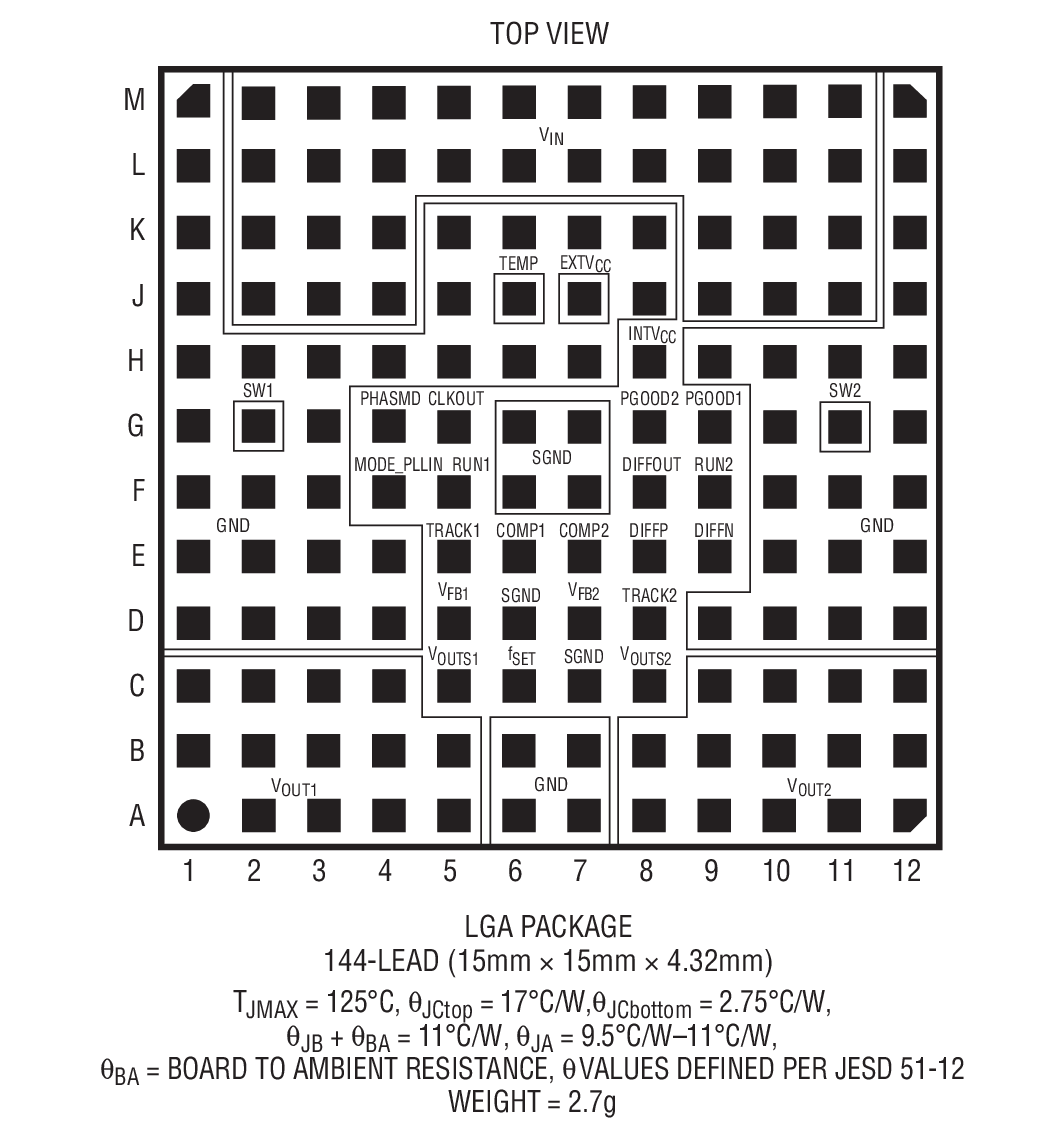

LTM4628封装图解一

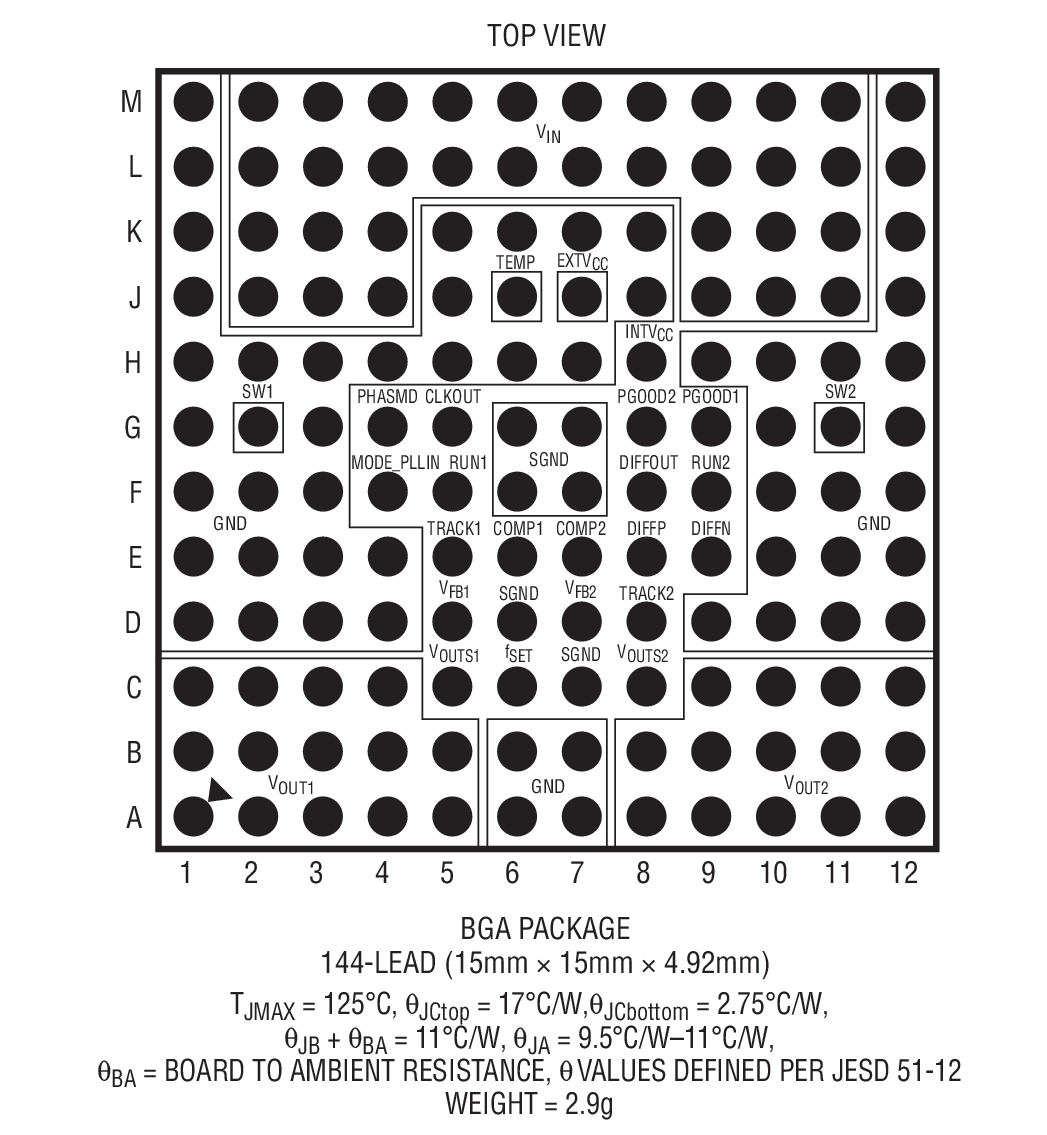

LTM4628封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTM4628介绍

LTM4628 - LTM4628是双通道 8A 或单通道 16A DC/DC μModule 稳压器

LTM4628是LINEAR凌力尔特公司的一款多输出降压产品，LTM4628是LTM4628是双通道 8A 或单通道 16A DC/DC μModule 稳压器，本站介绍了LTM4628的封装应用图解、特点和优点、功能等，并给出了与LTM4628相关的LINEAR元器件型号供参考。

LTM4628 - LTM4628是双通道 8A 或单通道 16A DC/DC μModule 稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTM4628 - 双通道 8A 或单通道 16A DC/DC μModule 稳压器

LTM4628 - 双通道 8A 或单通道 16A DC/DC μModule 稳压器 - Linear Technology（凌力尔特）

功能描述

LTM4628 是一款完整的双通道 8A 输出开关模式 DC/DC 电源，可容易地通过配置提供单路两相 16A 输出。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4628 可在一个 4.5V 至 26.5V 的输入电压范围内运作，支持两个输出电压范围均为 0.6V 至 5.5V (由单个外部电阻器来设定) 的输出。该器件的高效率设计能够为每个输出提供 8A 连续电流。仅需少量的输入和输出电容器。

这款器件支持频率同步、多相操作、突发模式操作以及用于电源轨排序的输出电压跟踪功能。它具有一个负责监视器件温度的板上温度二极管。高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。

故障保护功能包括过压和过流保护。该电源模块采用节省空间和耐热性能增强型 15mm x 15mm x 4.32mm LGA 和15mm x 15mm x 4.92mm BGA 封装。LTM4628 具有符合 SnPb (BGA)或 RoHS 标准的引脚涂层。

特点
  • 完整的独立型双通道电源
  • 单通道 16A 或双通道 8A 输出
  • 宽输入电压范围：4.5V 至 26.5V
  • 输出范围：0.6V 至 5.5V
  • ±1.5% 的总 DC 输出误差
  • 差分远端采样放大器
  • 电流模式控制 / 快速瞬态响应
  • 可调开关频率
  • 过流折返保护
  • 利用多个 LTM4628 实现多相并联均流
  • 频率同步
  • 内部温度检测二极管输出
  • 可选的突发模式 (Burst Mode) 操作
  • 软起动 / 电压跟踪
  • 输出过压保护
  • 小型表面贴装、扁平 15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装
    • 应用
  • 电信和网络设备
  • 存储和 ATCA 卡
  • 工业设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4628EV#PBF 15mm × 15mm × 4.32mm LGA E $28.43 $19.90
    LTM4628EY#PBF 15mm x 15mm x 4.92mm BGA E $30.09 $21.06
    LTM4628IV#PBF 15mm × 15mm × 4.32mm LGA I $31.27 $21.89
    LTM4628IY 15mm x 15mm x 4.92mm BGA I $49.44 $34.62
    LTM4628IY#PBF 15mm x 15mm x 4.92mm BGA I $33.00 $23.10
