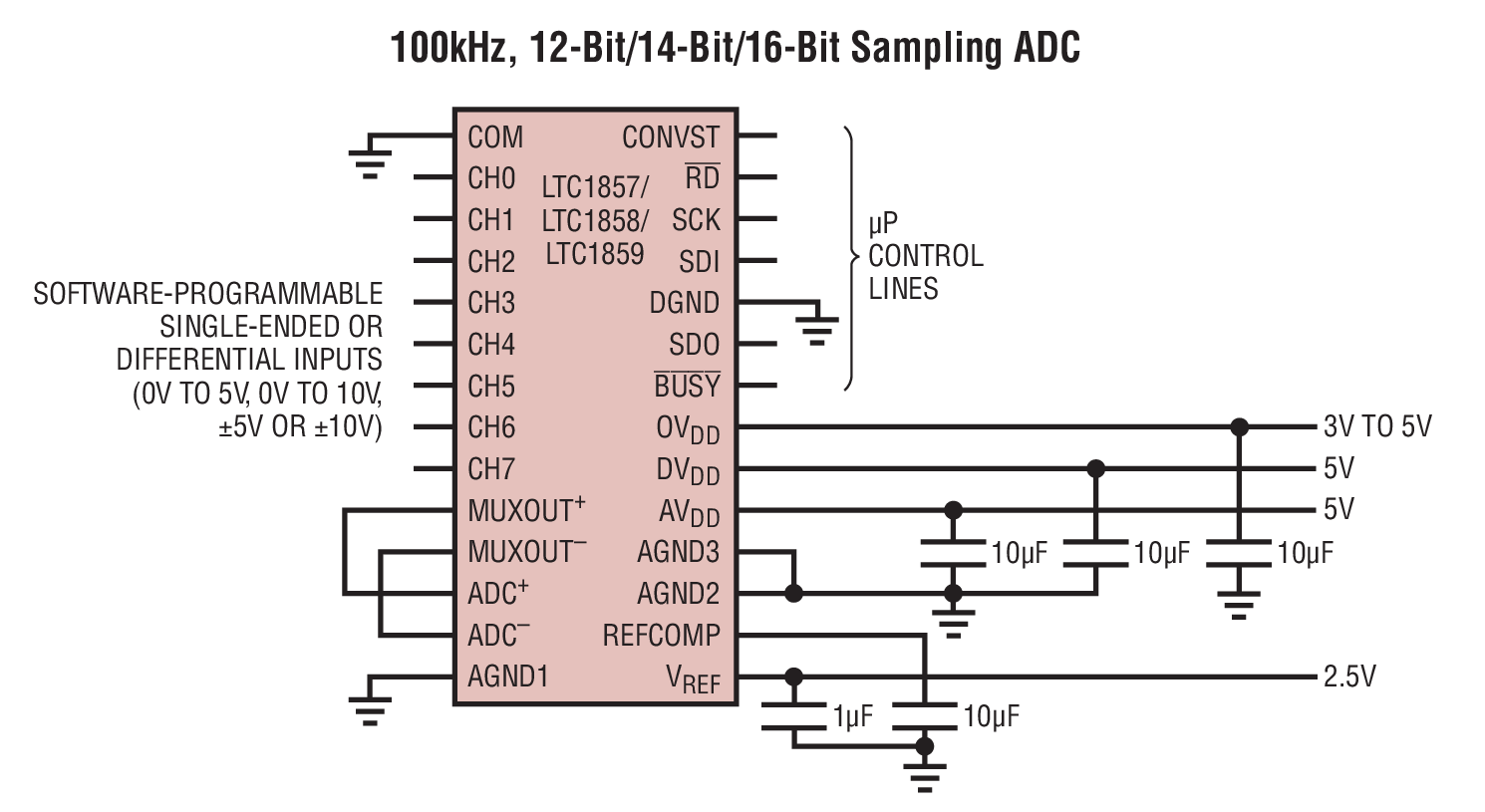

LTC1857典型应用图例一
LTC1857典型应用图例二
LTC1857 - 封装图解：

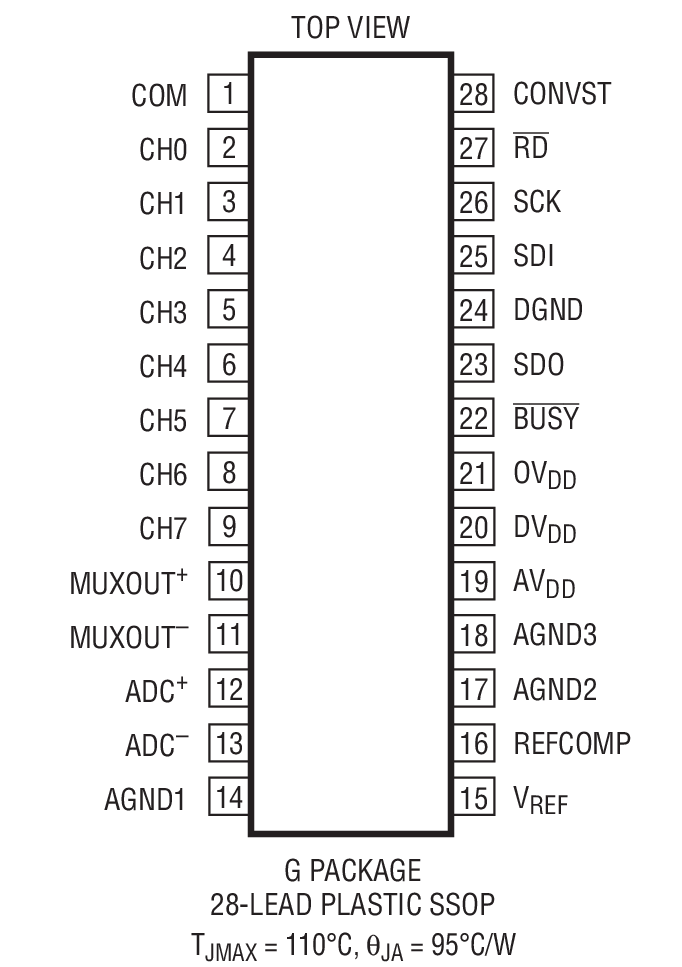

LTC1857封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1857介绍

LTC1857 - LTC1857是具停机功能的 8 通道、12 位、 100ksps SoftSpan A/D 转换器

LTC1857是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1857是LTC1857是具停机功能的 8 通道、12 位、 100ksps SoftSpan A/D 转换器，本站介绍了LTC1857的封装应用图解、特点和优点、功能等，并给出了与LTC1857相关的LINEAR元器件型号供参考。

LTC1857 - LTC1857是具停机功能的 8 通道、12 位、 100ksps SoftSpan A/D 转换器 - 通用型 SAR ADC - 数据转换 - 凌力尔特

LTC1857 - 具停机功能的 8 通道、12 位、 100ksps SoftSpan A/D 转换器

LTC1857 - 具停机功能的 8 通道、12 位、 100ksps SoftSpan A/D 转换器 - Linear Technology（凌力尔特）

功能描述

LTC1857 / LTC1858 / LTC1859 是 8 通道、低功率、12 / 14 / 16 位、100ksps、模拟-数字转换器 (ADC)。这些 SoftSpan™ ADC 可以采用软件来编程以适应 0V 至 5V、0V 至 10V、±5V 或 ±10V 的输入范围，并采用单 5V 工作电源。8 通道复用器可编程设定单端输入或差分输入对或两者的组合。此外，对所有的通道均提供了 ±25V 的故障保护能力。任何通道上的故障条件都不会影响选定通道的转换结果。

一个板载高性能采样及保持电路和精准的基准最大限度地减少了外部组件的数目。两种用户可选的断电模式使得 40mW 的低功耗更加引人注目。DC 规格包括 ±3LSB INL (LTC1859)、±1.5LSB INL (LTC1858) 和 ±1LSB INL (LTC1857)。

内部时钟针对 5µs 的最大转换时间进行了修整，而且，采样速率保证为 100ksps。一个单独的转换起动输入和数据就绪信号 (BUSY) 简化了器件与 FIFO、DSP 和微处理器的连接。

特点
  • 采样速率：100ksps
  • 具 ±25V 保护能力的 8 通道复用器
  • 单 5V 电源
  • 软件可编程输入范围： 0V 至 5V，0V 至 10V，±5V 或 ±10V 单端或差分
  • ±3LSB INL (LTC1859)、±1.5LSB INL (LTC1858)、±1LSB INL (LTC1857)
  • 功耗：40mW (典型值)
  • SPI/MICROWIRE™ 兼容型串行 I/O
  • 断电：打盹模式和睡眠模式
  • 信噪比：典型值为 87dB (LTC1859)
  • 采用内部或外部基准来运作
  • 内部同步时钟
  • 28 引脚 SSOP 封装
    • 应用
  • 工业过程控制
  • 复用数据采集系统
  • 面向 PC 的高速数据采集
  • 数字信号处理
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1857CG SSOP-28 C $11.93 $8.95
    LTC1857CG#PBF SSOP-28 C $11.93 $8.95
    LTC1857CG#TR SSOP-28 C $9.05
    LTC1857CG#TRPBF SSOP-28 C $9.05
    LTC1857IG SSOP-28 I $14.33 $10.75
    LTC1857IG#PBF SSOP-28 I $14.33 $10.75
    LTC1857IG#TR SSOP-28 I $10.85
    LTC1857IG#TRPBF SSOP-28 I $10.85
