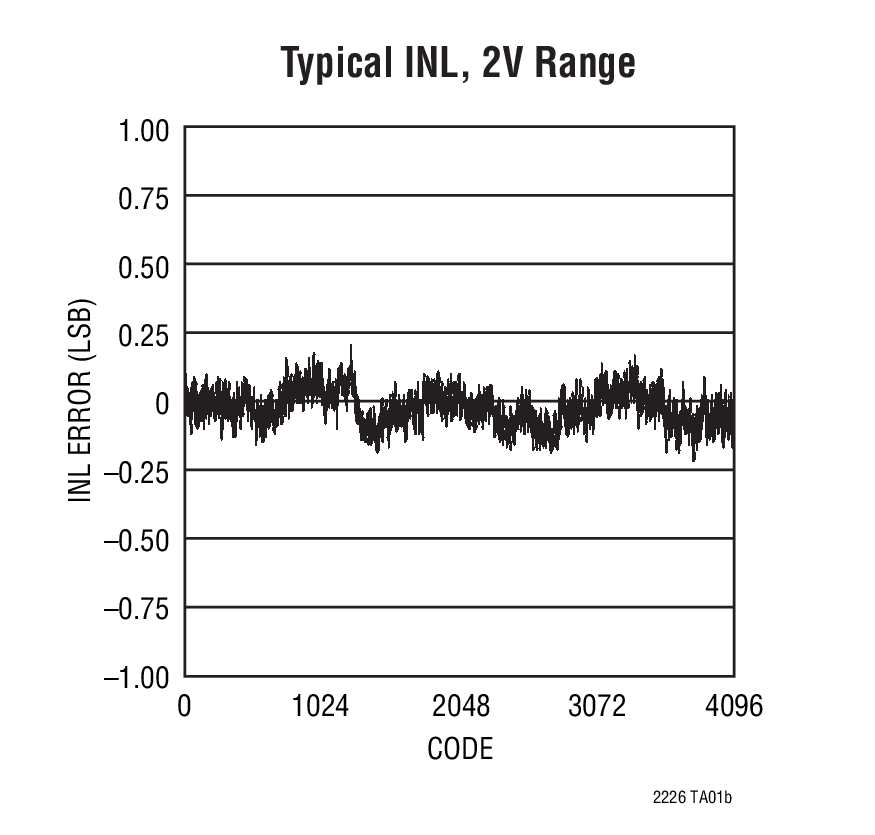

LTC2226H典型应用图例一

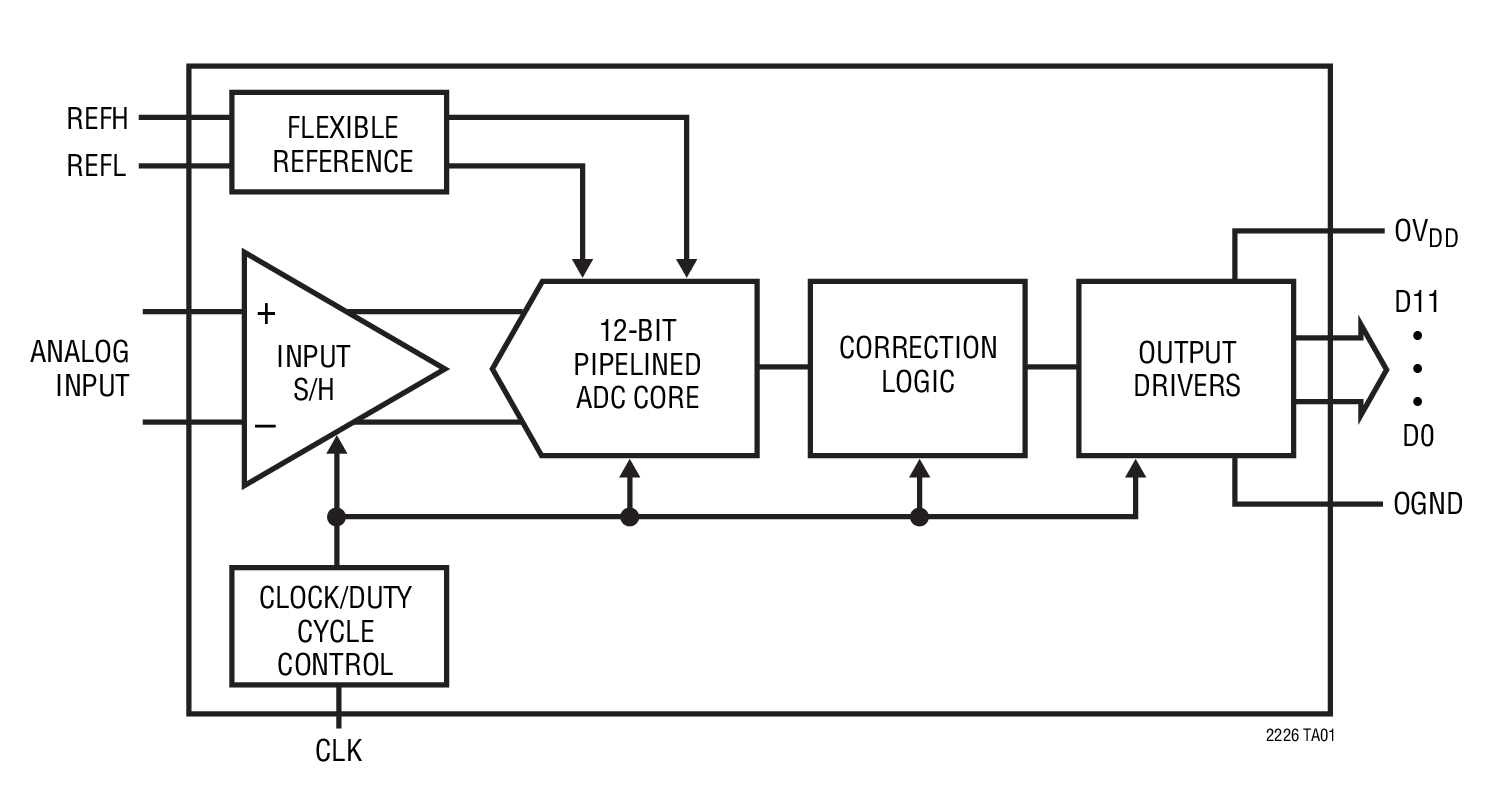

LTC2226H典型应用图例二
LTC2226H - 封装图解：

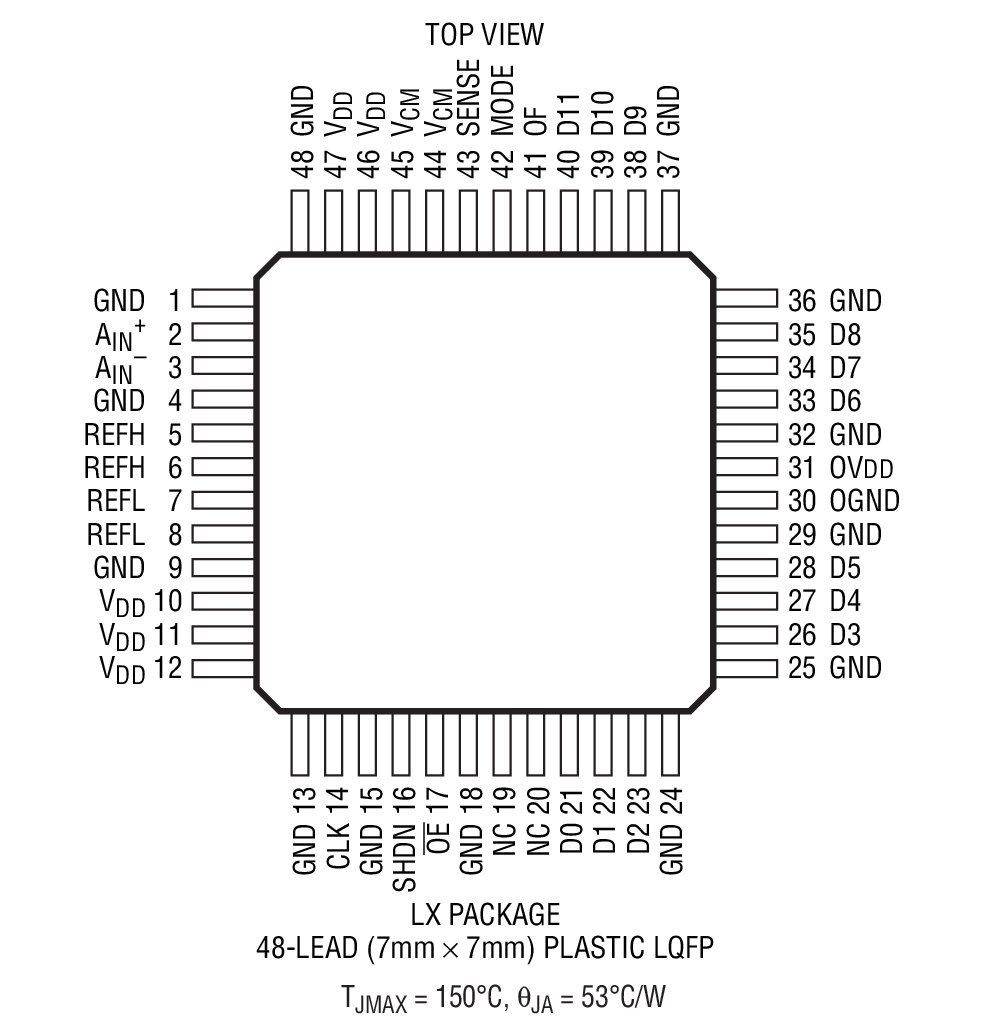

LTC2226H封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2226H介绍

LTC2226H - LTC2226H是采用 LQFP 封装的 12 位、25Msps、125°C ADC

LTC2226H是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2226H是LTC2226H是采用 LQFP 封装的 12 位、25Msps、125°C ADC，本站介绍了LTC2226H的封装应用图解、特点和优点、功能等，并给出了与LTC2226H相关的LINEAR元器件型号供参考。

LTC2226H - LTC2226H是采用 LQFP 封装的 12 位、25Msps、125°C ADC - 高速 ADC - 航天和严酷环境 - 凌力尔特

LTC2226H - 采用 LQFP 封装的 12 位、25Msps、125°C ADC

LTC2226H - 采用 LQFP 封装的 12 位、25Msps、125°C ADC - Linear Technology（凌力尔特）

功能描述

LTC2226H 是一款 12 位、25Msps、低功率 3V A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。LTC2226H 非常适合于要求苛刻的成像和通信应用，其 AC 性能包括 71.4dB SNR 和 90dB SFDR。

DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.3LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.25LSBRMS。

一个单 3V 电源实现了低功率运作。一个单独的输出电源允许输出驱动 0.5V 至 3.6V 逻辑电路。

一个单端 CLK 输入负责控制转换器操作。一个任选的时钟占空比稳定器在全速和宽范围的时钟占空比条件下实现了高性能。

特点
  • 采样速率：25Msps
  • -40°C 至 125°C 工作温度范围
  • 单 3V 电源 (2.8V 至 3.5V)
  • 低功率：75mW
  • 71.4dB SNR
  • 90dB SFDR
  • 无漏失码
  • 灵活的输入：1VP-P 至 2VP-P 范围
  • 575MHz 满功率带宽 S/H (采样及保持)
  • 时钟占空比稳定器
  • 停机和打盹模式
  • 引脚兼容系列 LTC2246H (14 位)、LTC2226H (12 位)
  • 48 引脚 (7mm x 7mm) LQFP 封装
    • 应用
  • 汽车
  • 工业
  • 无线和有线宽带通信
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2226HLX#PBF 7x7 LQFP-48 H $14.58 $10.80
