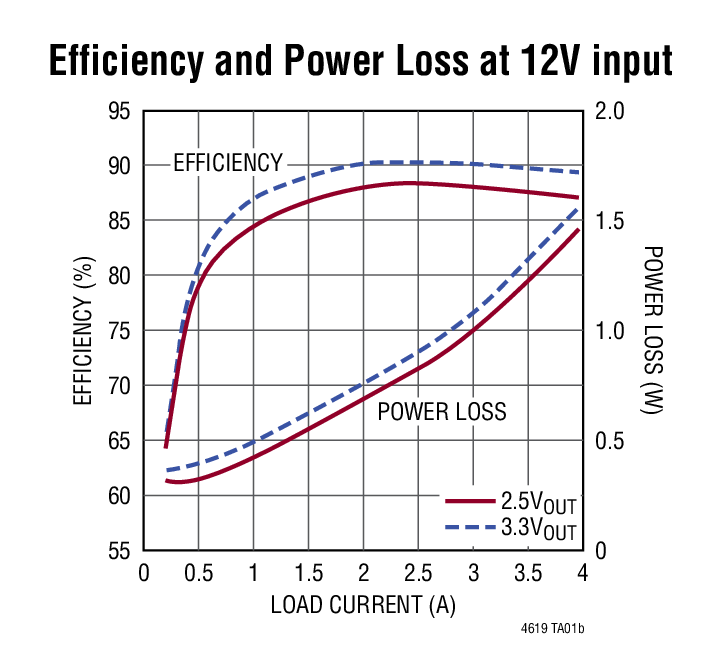

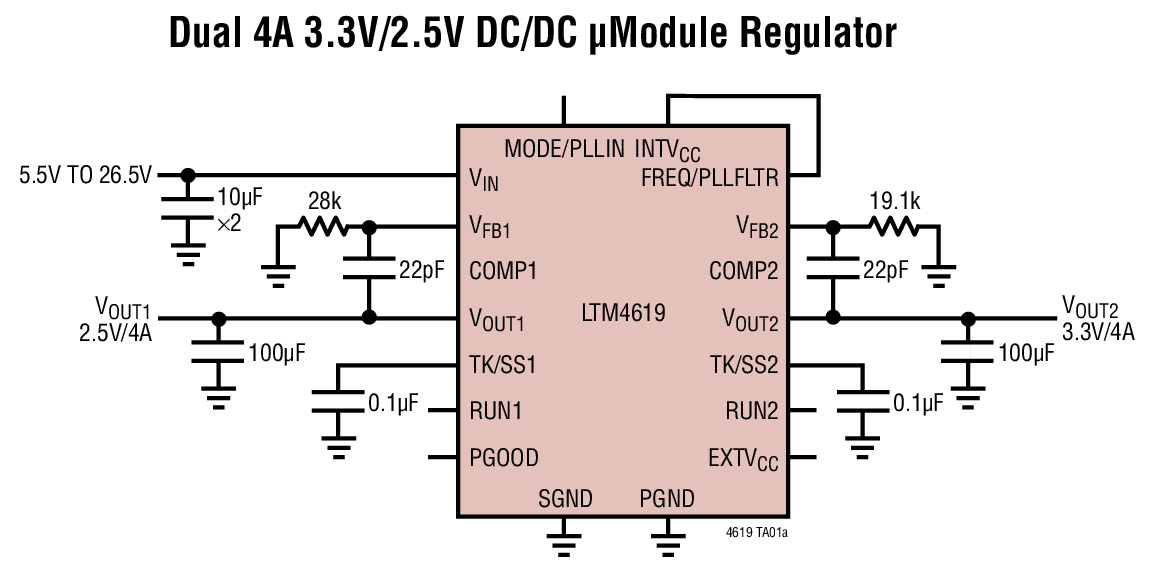

LTM4619 - 典型应用图例：

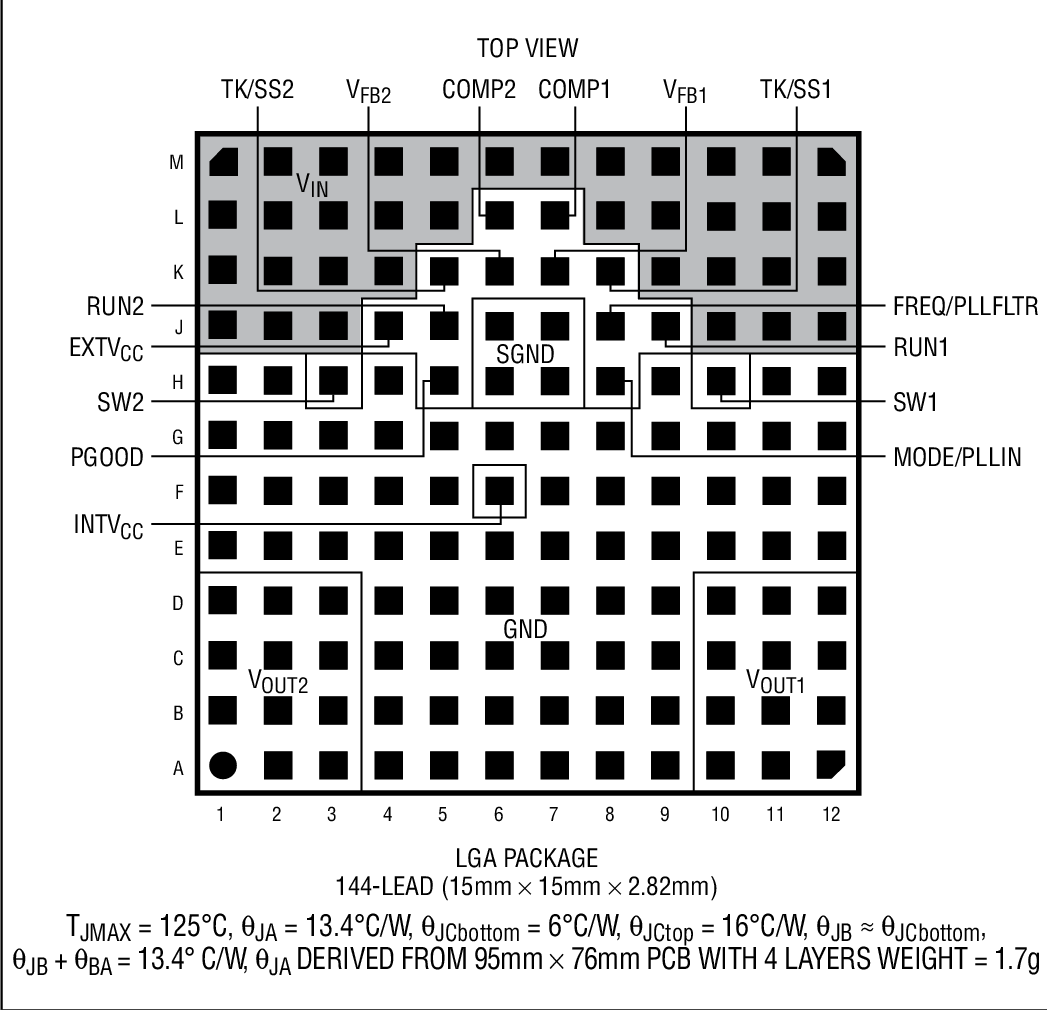

LTM4619 - 封装图解：

LTM4619 - LTM4619是双通道、26V_IN、4A DC/DC μModule 转换器

LTM4619是Linear公司的一款多输出降压产品，LTM4619是双通道、26V_IN、4A DC/DC μModule 转换器，本站介绍了LTM4619的封装应用图解、特点和优点、功能等，并给出了与LTM4619相关的凌力尔特元器件型号供参考。

LTM4619 - 双通道、26V_IN、4A DC/DC μModule 转换器

LTM4619 - 双通道、26V_IN、4A DC/DC μModule 转换器 - Linear Technology（凌力尔特）

功能描述

LTM4619 是一款完整的双通道 4A 或单通道 8A 降压型 DC/DC µModule (微型模块) 稳压器。封装中内置了开关控制器、功率 FET、电感器、以及所有的支持组件。LTM4619 可在一个 4.5V 至 26.5V 的输入电压范围内运作，支持 0.8V 至 5V 电压范围的两个输出 (各由单个外部电阻器来设定)。其高效率设计可为每个输出提供 4A 的连续电流 (峰值为 5A)。

高开关频率和一种电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。使两个输出的 180° 相差以最大限度地降低纹波噪声并减少 I/O 电容器。该器件支持频率同步和用于电源轨排序的输出电压跟踪功能。在轻负载条件下，可选择执行突发模式操作或脉冲跳跃模式。

故障保护功能包括过压保护、过流保护和用于提供短路保护的折返电流限制。

扁平封装 (高度仅 2.82mm) 使得能够利用 PC 板底部上的未用空间，以实现高密度负载点调节。该电源模块采用节省空间和耐热性能增强型 15mm x 15mm x 2.82mm LGA 封装。LTM4619 是无铅型器件，并符合 RoHS 标准。

特点

完整的独立型电源

宽输入电压范围：4.5V 至 26.5V (在 VIN ≤ 5. 5V 时可使用 EXTVCC)

180° 异相双输出，每个通道可提供 4A DC (典型值)、5A 峰值输出电流

具有 0.8V 至 5V 范围的双输出

输出电压跟踪

±1.5% (最大值) 总 DC 输出误差

电流模式控制 / 快速瞬态响应

电源良好
