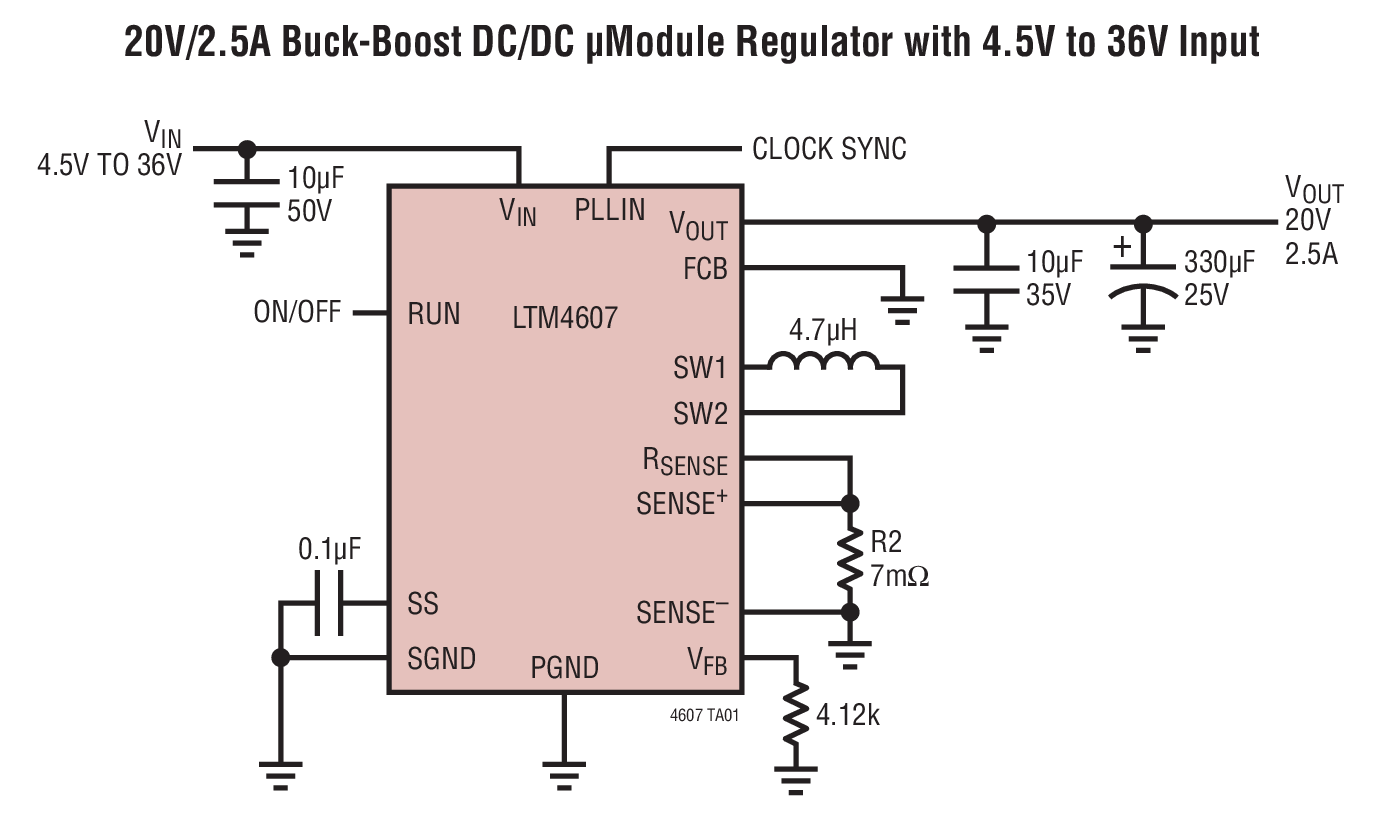

LTM4607典型应用图例一

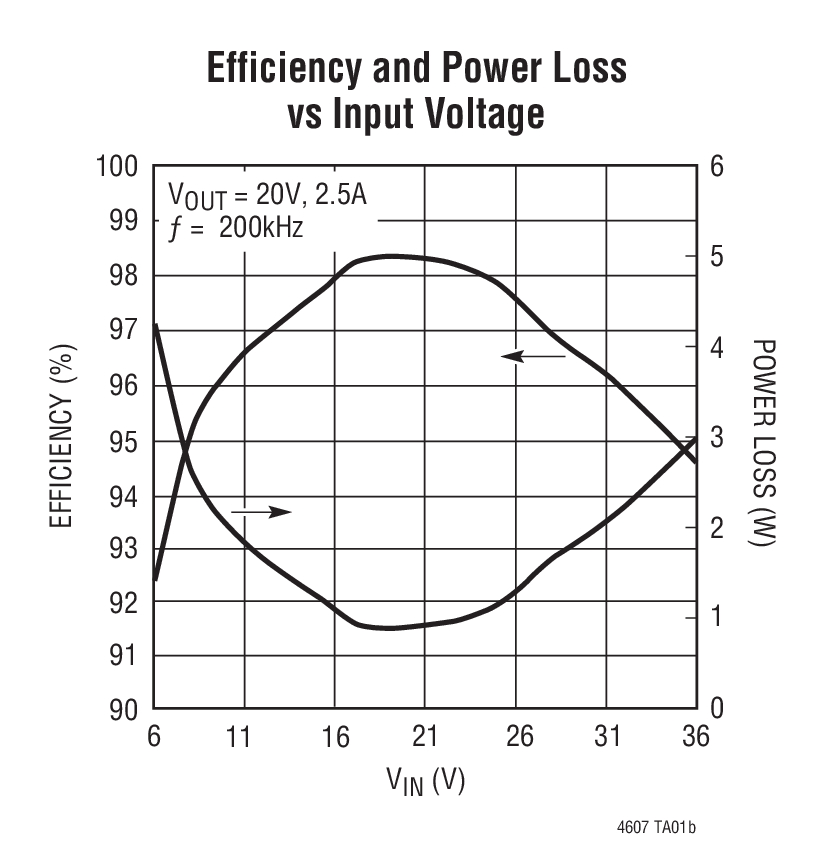

LTM4607典型应用图例二
LTM4607 - 封装图解:

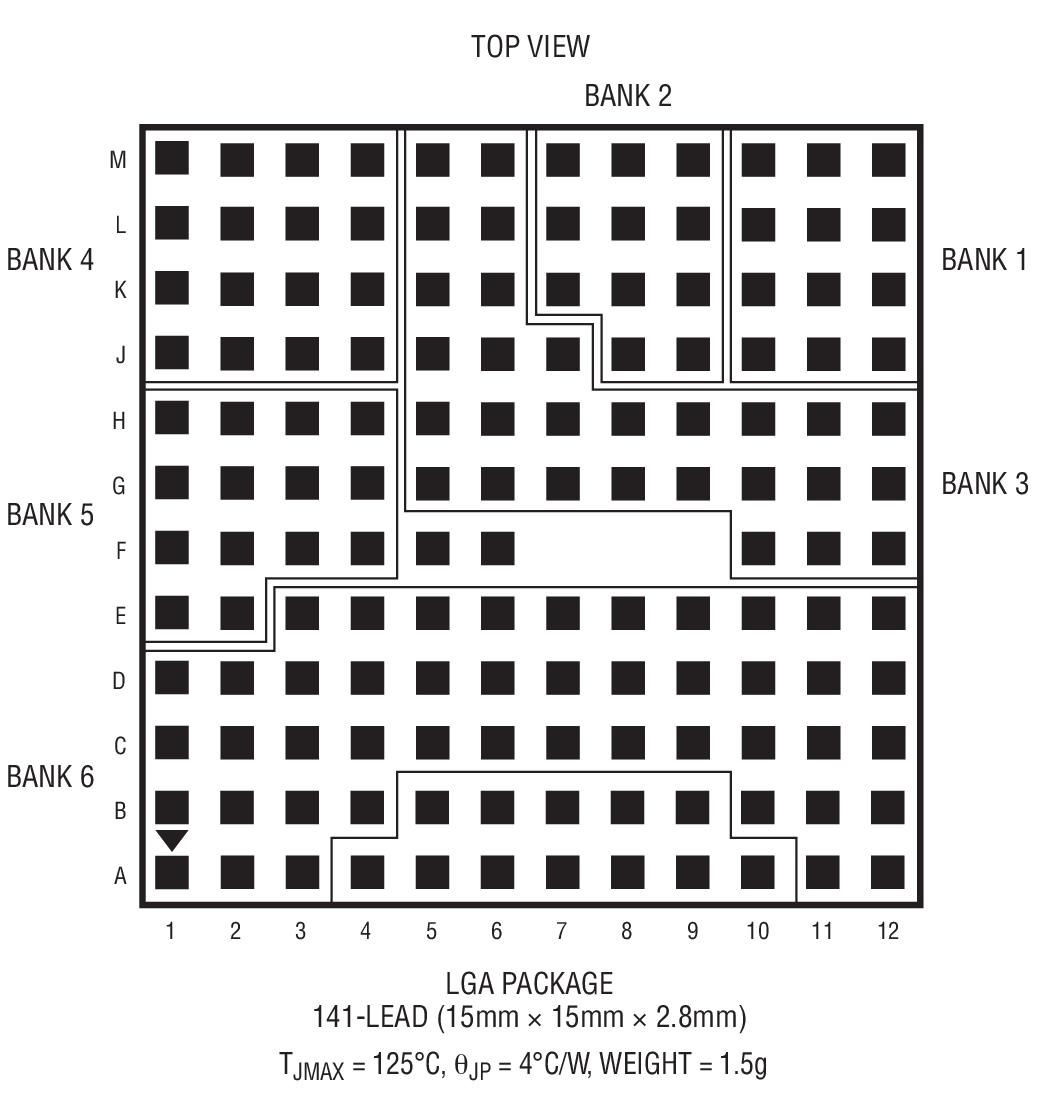

LTM4607封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTM4607介绍
LTM4607 - LTM4607是36Vin、24Vout、高效率、降压-升压型 DC/DC μModule 稳压器

LTM4607是Linear公司的一款μModule 降压-升压型稳压器产品,LTM4607是36Vin、24Vout、高效率、降压-升压型 DC/DC μModule 稳压器,本站介绍了LTM4607的封装应用图解、特点和优点、功能等,并给出了与LTM4607相关的凌力尔特元器件型号供参考。

LTM4607 - 36Vin、24Vout、高效率、降压-升压型 DC/DC μModule 稳压器

LTM4607 - 36Vin、24Vout、高效率、降压-升压型 DC/DC μModule 稳压器 - Linear Technology(凌力尔特)

功能描述

LTM4607 是一款高效率开关模式降压-升压型电源。封装中包括了开关控制器、功率FET 和支持组件。LTM4607 的工作输入电压范围为 4.5V 至 36V,可支持 0.8V 至 24V 的输出电压范围 (由单个电阻器来设定)。该高效率设计在升压模式中提供了高达 5A 的连续电流 (在降压模式中为 10A)。仅需采用电感器、检测电阻器、大容量的输入和输出电容器便可完成设计。

由于采用了扁平封装,因而可以利用 PC 板底部的未用空间,以实现高密度负载点调节。高开关频率和电流模式架构的运用实现了针对电压和负载变化的快速瞬态响应,而不会牺牲稳定性。可以使 LTM4607 的频率与一个外部时钟相同步,以减少无用的频率谐波。

故障保护功能包括过压和折返电流保护。该 DC/DC μModule 采用小外形的耐热性能增强型 15mm x 15mm x 2.8mm LGA 封装。LTM4607 是无铅型器件,并符合 RoHS 标准。

特点
  • 单电感器架构允许 VIN 高于、低于或等于 VOUT
  • 宽 VIN 范围:4.5V 至 36V
  • 宽 VOUT 范围:0.8V 至 24V
  • 5A DC (在降压模式中为 10A DC)
  • 高效率:达 98%
  • 电流模式控制
  • 电源良好输出信号
  • 可锁相固定频率:200kHz 至 400kHz
  • 超快速瞬态响应
  • 电流折返保护
  • 输出过压保护
  • 小型、扁平表面贴装 LGA 封装 (15mm x 15mm x 2.8mm)
  • 应用
  • 电信、服务器和网络设备
  • 工业和汽车设备
  • 高功率电池供电式设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTM4607EV#PBF 15mm × 15mm × 2.82mm LGA E $30.79 $21.55
    LTM4607IV#PBF 15mm × 15mm × 2.82mm LGA I $33.87 $23.71
