LTC3525D-3.3是具穿透模式的 400mA 微功率同步升压型 DC/DC 转换器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC3525D-3.3

LTC3525D-3.3技术文档下载：

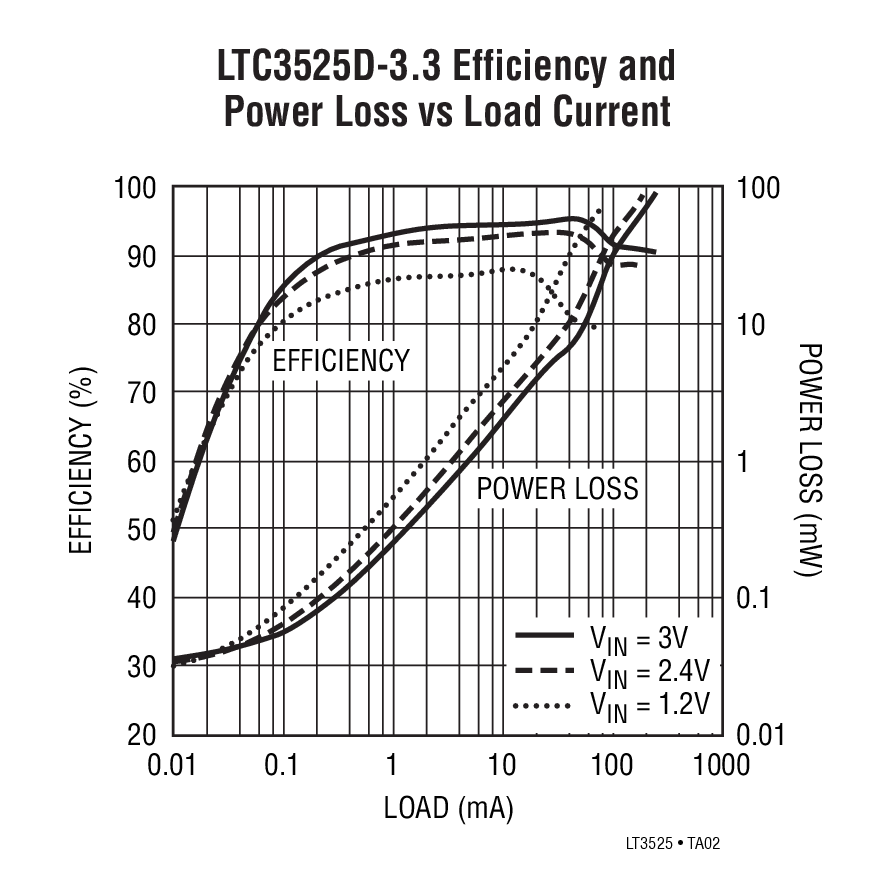

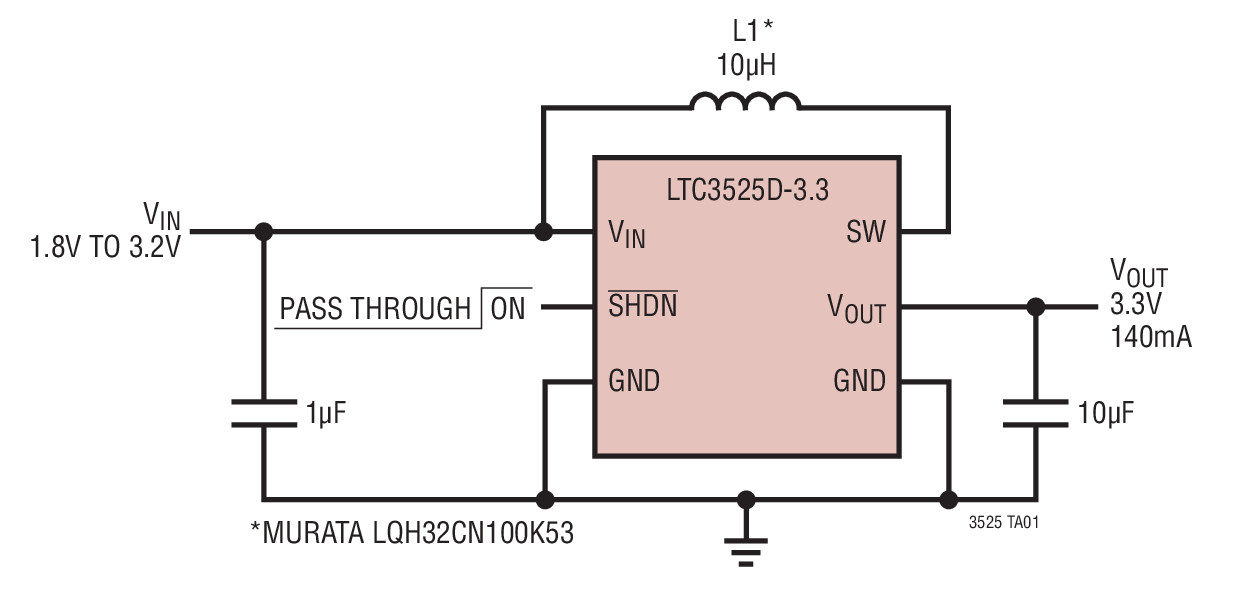

LTC3525D-3.3 - 典型应用图例：

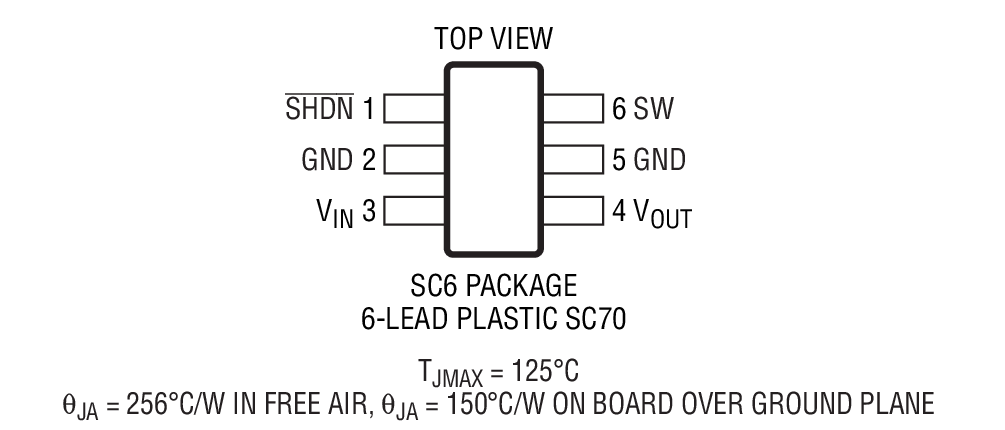

LTC3525D-3.3 - 封装图解：

LTC3525D-3.3 - LTC3525D-3.3是具穿透模式的 400mA 微功率同步升压型 DC/DC 转换器

LTC3525D-3.3是Linear公司的一款微功率升压产品，LTC3525D-3.3是具穿透模式的 400mA 微功率同步升压型 DC/DC 转换器，本站介绍了LTC3525D-3.3的封装应用图解、特点和优点、功能等，并给出了与LTC3525D-3.3相关的凌力尔特元器件型号供参考。

LTC3525D-3.3 - 具穿透模式的 400mA 微功率同步升压型 DC/DC 转换器

LTC3525D-3.3 - 具穿透模式的 400mA 微功率同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3525D-3.3 是一款高效率、同步升压型 DC/DC 转换器，能够在输入低至 0.85V 的条件下启动。该器件为单节或双节碱性或锂离子电池应用中的充电泵提供了一种紧凑和高效的替代方案。只需使用三个小的外部组件。LTC3525D 具有一个 3.3V 的固定输出电压。在停机模式中，VOUT 通过电感器连接至 VIN。

该器件内置了一个 0.5Ω N 沟道 MOSFET 开关和一个 0.8Ω P 沟道同步整流器。峰值开关电流的可调范围为 150mA 至 400mA (取决于负载)，因而提升了效率。静态电流超低 (仅 7μA)，从而最大限度地延长了便携式应用中的电池使用寿命。

其他特点包括抗振铃控制和热停机功能。LTC3525D 采用纤巧型 6 引脚 SC70 封装。

LTC3525 的选项列表器件型号输入启动电压输出电压在关断模式的 Vout 状态LTC3525-30.85V3V输出断接LTC3525-3.30.85V3.3V输出断接LTC3525-50.85V5V输出断接LTC3525D-3.30.85V3.3V穿透模式LTC3525L-30.7V3V输出断接

特点

在停机模式中 VOUT 连接至 VIN

效率高达 95%

0.85V 最小输入启动电压

固定输出电压： 3.3V

可从一个 1V 输入提供 60mA 输出 (在 3.3V)，或从一个 1.8V 输入提供 140mA 输出 (在 3.3V)

突发模式 (Burst Mode) 操作：IQ = 7μA

VIN 范围：0.5V 至 4.5V

仅需三个外部组件

可在 VIN > VOUT 的条件下运作

抗振铃控制

短路和过热保护

非常扁平的高度：仅 1mm

纤巧型 6 引脚 SC70 封装

应用

MP3 播放器

便携式仪器

血糖仪

数码相机

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3525DESC6-3.3#TR	SC-70	E	$2.57	$1.81
LTC3525DESC6-3.3#TRM	SC-70	E	$2.57	$1.86
LTC3525DESC6-3.3#TRMPBF	SC-70	E	$2.57	$1.86
LTC3525DESC6-3.3#TRPBF	SC-70	E	$2.57	$1.81
LTC3525DISC6-3.3#PBF	SC-70	I	$2.86
LTC3525DISC6-3.3#TR	SC-70	I	$2.86	$2.00
LTC3525DISC6-3.3#TRMPBF	SC-70	I	$2.86	$2.00
LTC3525DISC6-3.3#TRPBF	SC-70	I	$2.86	$2.00
