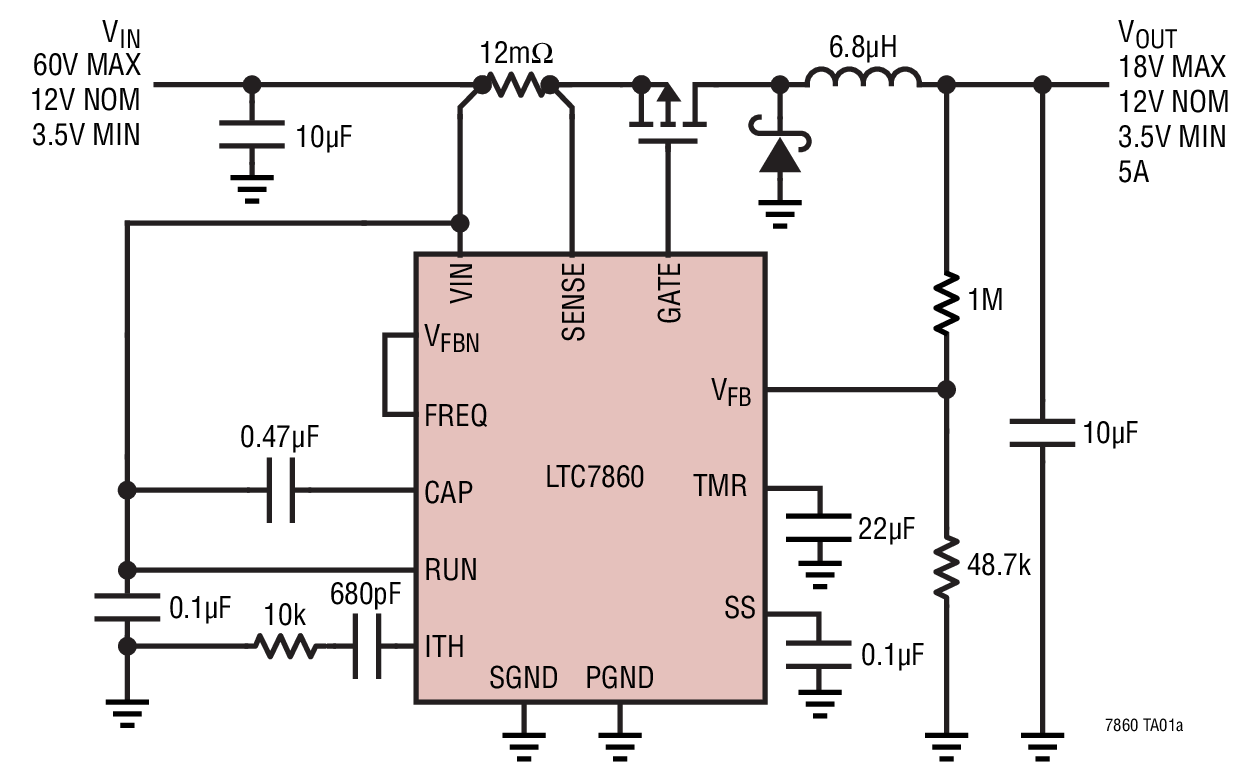

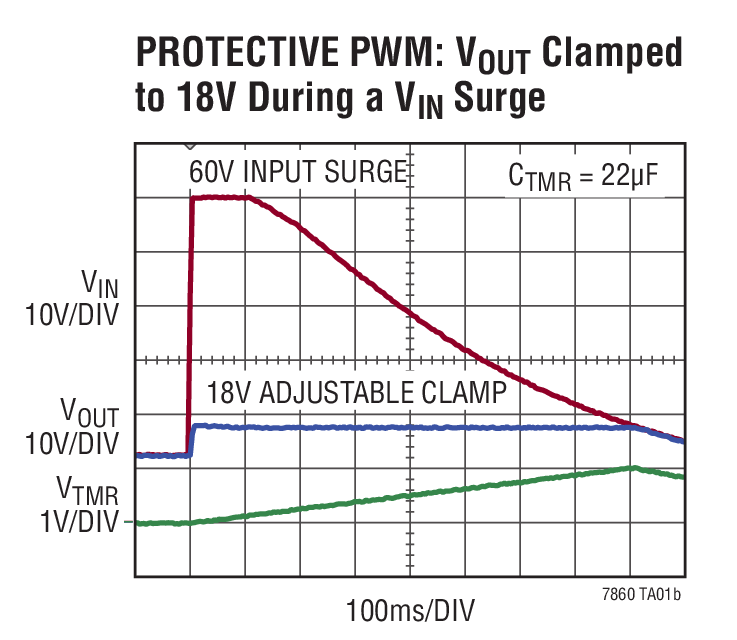

LTC7860 高效率浪涌抑制器可保护负载免遭高压瞬变的损坏。高效率可提供较高的电流和较小的解决方案尺寸。在输入过压过程中 (例如：车辆中的负载突降)，LTC7860 通过控制一个外部 MOSFET 的栅极以充当一个开关 DC/DC 稳压器 (保护性 PWM 模式)。该操作把输出电压调节至一个安全的电平，从而允许负载在输入过压过程中运作。在正常操作期间 (SWITCH-ON 模式)，LTC7860 持续接通外部 MOSFET，从而将输入电压传递至输出。一个内部比较器负责限制电流检测电阻器两端的电压并调节最大输出电流，以提供针对过流故障的保护作用。

一个可调定时器用于限制 LTC7860 能在过压或过流调节状态中度过的时间。当该定时器计时结束时，外部 MOSFET 关断，直到 LTC7860 在一个冷却周期之后重新起动为止。当功率损耗很高时，通过严格限制处于保护性 PWM 模式的时间，组件和热设计可针对正常操作进行优化，并在高电压输入浪涌和 / 或过流故障期间安全地操作。可增设一个额外的 PMOS 以提供反向电池保护。
