当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC6957-2
LTC6957-2技术文档下载：
LTC6957-2技术文档产品手册下载
LTC6957-2 - 典型应用图例：

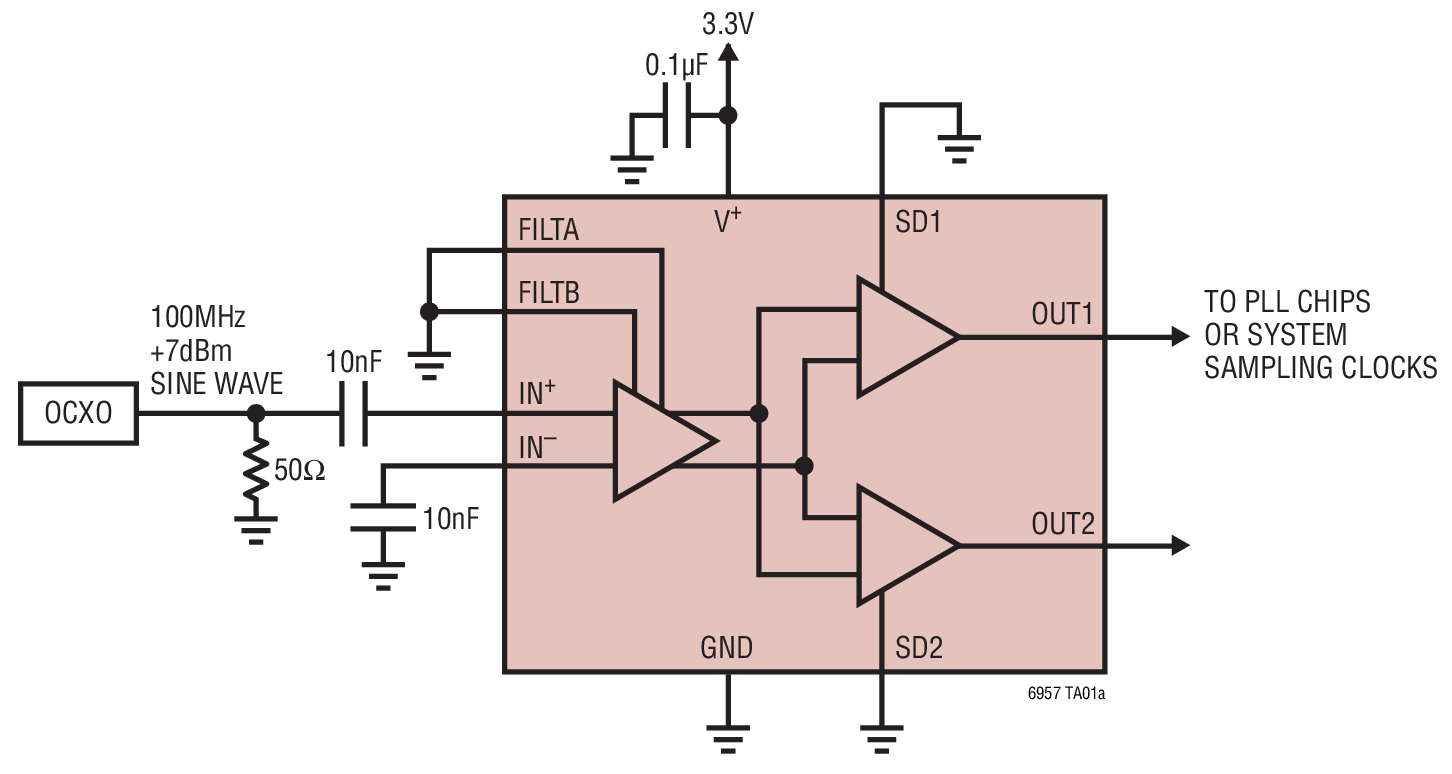

LTC6957-2典型应用图例一

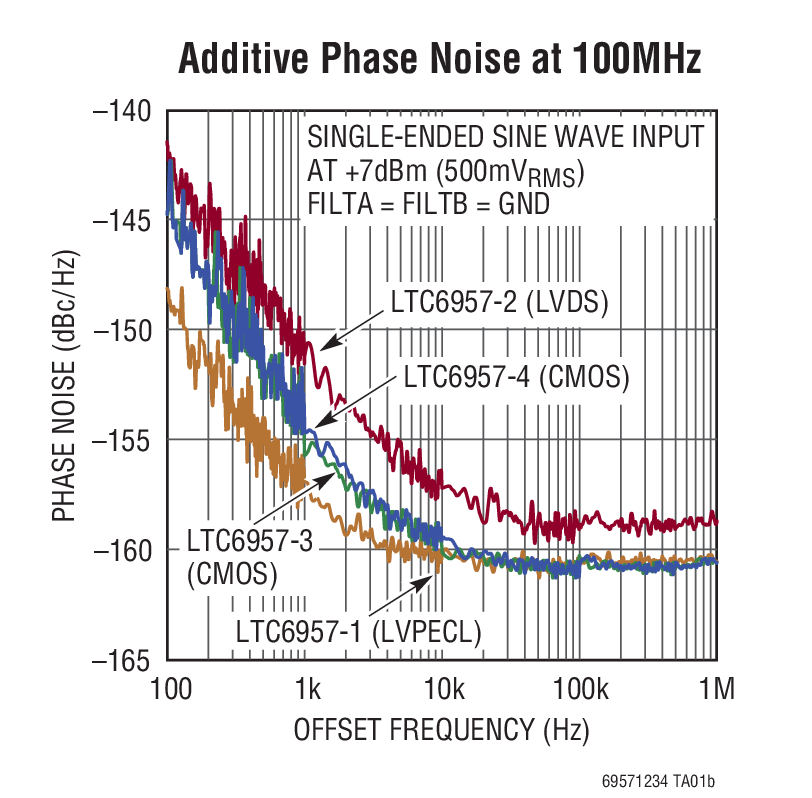

LTC6957-2典型应用图例二
LTC6957-2 - 封装图解：

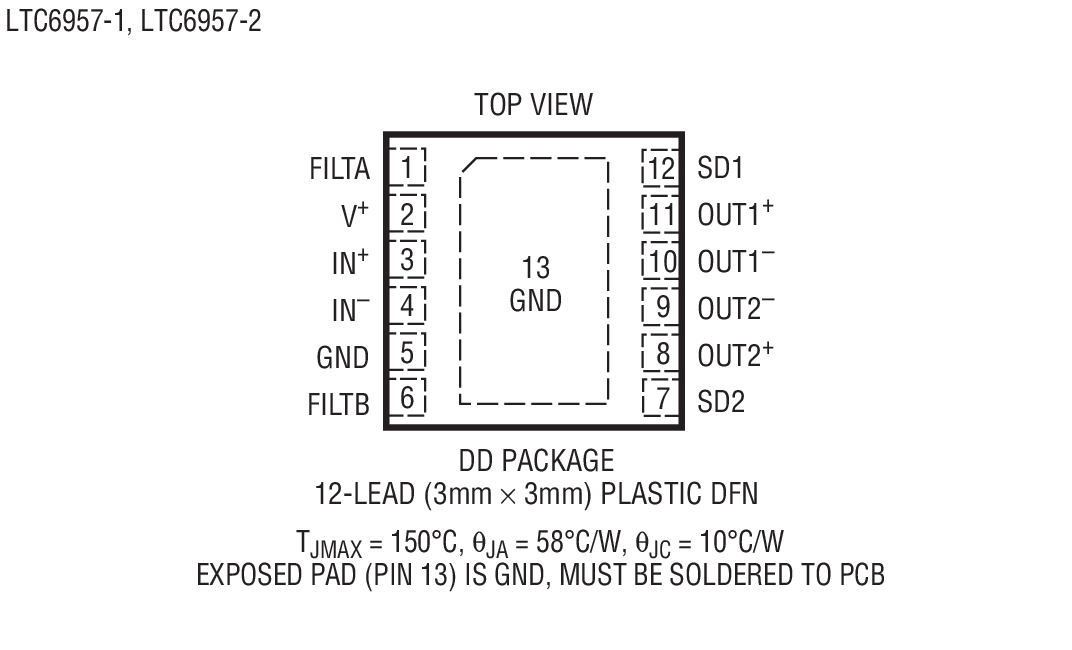

LTC6957-2封装图解一

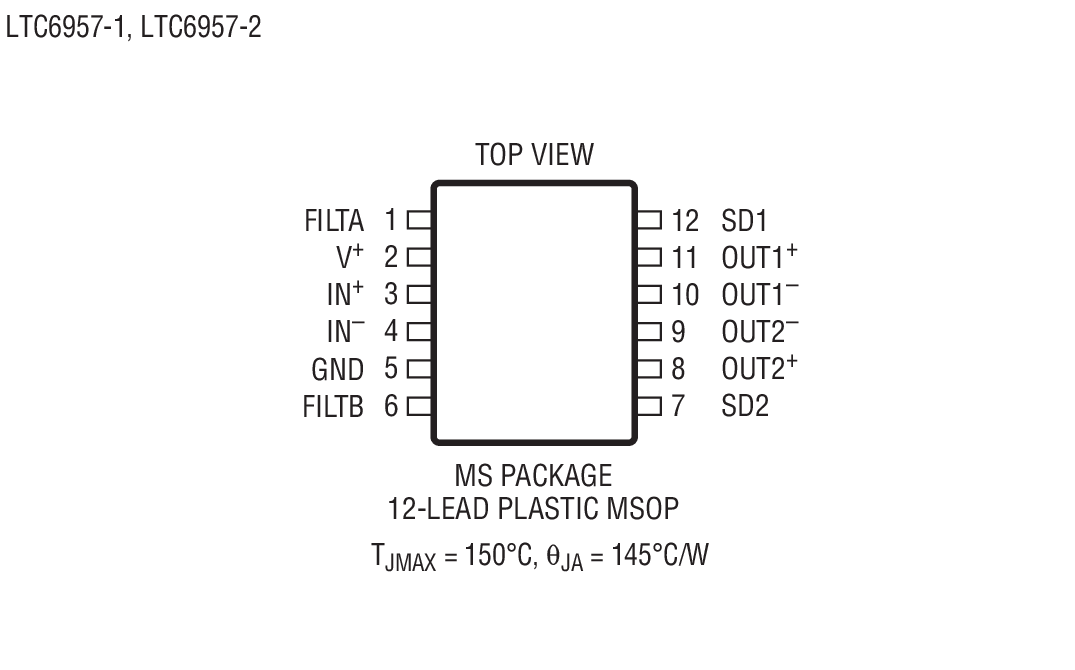

LTC6957-2封装图解二

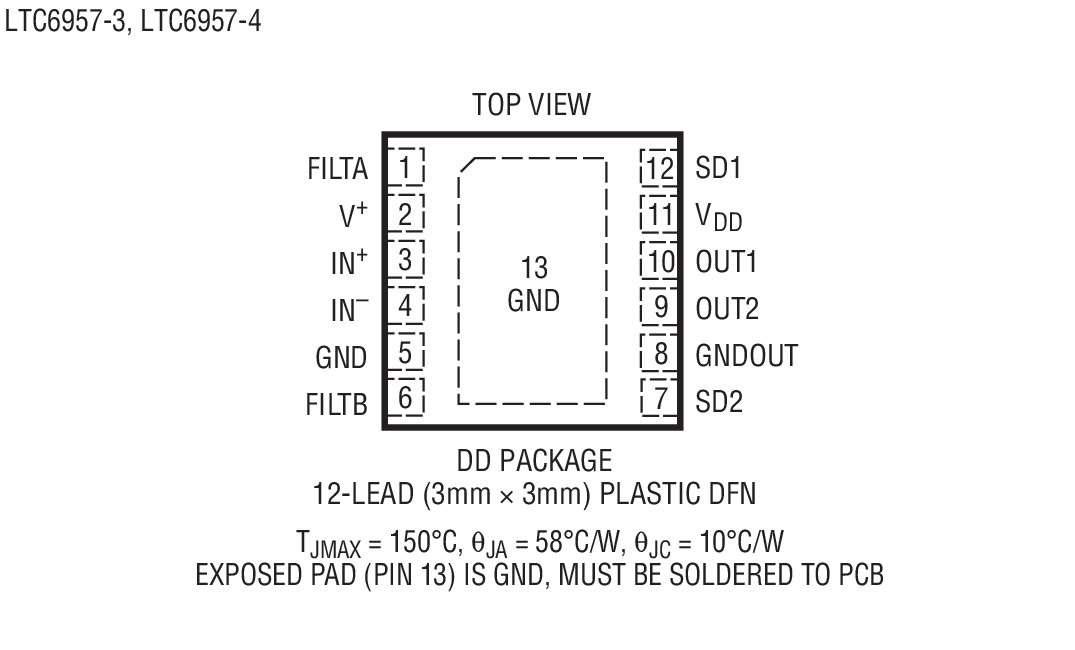

LTC6957-2封装图解三

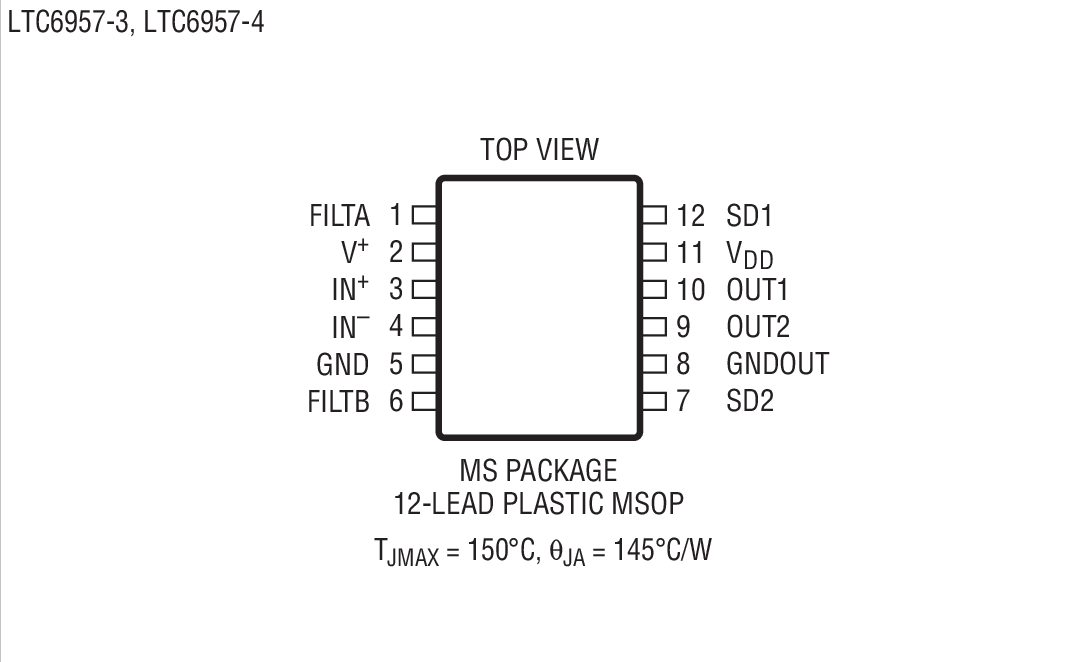

LTC6957-2封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6957-2介绍

LTC6957-2 - LTC6957-2是低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器

LTC6957-2是LINEAR凌力尔特公司的一款时钟分配产品，LTC6957-2是LTC6957-2是低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器，本站介绍了LTC6957-2的封装应用图解、特点和优点、功能等，并给出了与LTC6957-2相关的LINEAR元器件型号供参考。

LTC6957-2 - LTC6957-2是低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器 - 时钟分配 - 航天和严酷环境 - 凌力尔特

LTC6957-2 - 低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器

LTC6957 - 低相位噪声、双输出缓冲器 / 驱动器 / 逻辑转换器 - Linear Technology（凌力尔特）

功能描述

LTC6957-1 / LTC6957-2 / LTC6957-3 / LTC6957-4 是一个非常低相位噪声、双输出 AC 信号缓冲器 / 驱动器 / 逻辑电平转换器系列。输入信号可以是一个正弦波或任何逻辑电平 (≤ 2VP-P)。该系列包括以下 4 个具有不同输出逻辑信号类型的成员：

LTC6957-1：LVPECL 逻辑输出

LTC6957-2：LVDS 逻辑输出

LTC6957-3：CMOS 逻辑，同相输出

LTC6957-4：CMOS 逻辑，互补型输出

LTC6957 将以极低的附加噪声进行任何逻辑信号的缓冲和分配，不过，在把正弦波信号转换为逻辑电平方面，该器件相比于同类产品确实更胜一筹。初始放大级具有可选的低通滤波，以最大限度地抑制噪声，同时仍然对信号实施放大以增加其摆率。当采用缓慢摆率的输入信号 (例如：一个典型的 10MHz 正弦波系统基准) 时，该输入级滤波 / 噪声限制特别有助于提供相位噪声尽可能低的信号。

特点
  • 低相位噪声缓冲器 / 驱动器
  • 正弦波信号至逻辑电平的优化转换
  • 可提供 3 种逻辑输出类型 — LVPECL — LVDS — CMOS
  • 附加的抖动：45fsRMS (LTC6957-1)
  • 频率范围高达 300MHz
  • 3.15V 至 3.45V 电源操作
  • 低摆率 3ps (典型值)
  • 全面规格在 –40°C 至 125°C
  • 12 引脚 MSOP 封装和 3mm x 3mm DFN 封装
    • 应用
  • 系统基准频率分配
  • 高速 ADC、DAC、DDS 时钟驱动器
  • 军事和安全无线电
  • 低噪声定时触发器
  • 宽带无线收发器
  • 高速数据采集
  • 医学成像
  • 测试和测量
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6957HMS-1#PBF MS-12 H $5.91 $4.14
    LTC6957HMS-1#TRPBF MS-12 H $4.20
    LTC6957HMS-2#PBF MS-12 H $5.91 $4.14
    LTC6957HMS-2#TRPBF MS-12 H $4.20
    LTC6957HMS-3 MS-12 H $5.91 $4.14
    LTC6957HMS-3#PBF MS-12 H $5.91 $4.14
    LTC6957HMS-3#TRPBF MS-12 H $4.20
    LTC6957HMS-4#PBF MS-12 H $5.91 $4.14
    LTC6957HMS-4#TRPBF MS-12 H $4.20
    LTC6957IDD-1#PBF 3x3 DFN-12 I $5.14 $3.60
    LTC6957IDD-1#TRPBF 3x3 DFN-12 I $3.66
    LTC6957IDD-2#PBF 3x3 DFN-12 I $5.14 $3.60
    LTC6957IDD-2#TRPBF 3x3 DFN-12 I $3.66
    LTC6957IDD-3#PBF 3x3 DFN-12 I $5.14 $3.60
    LTC6957IDD-3#TRPBF 3x3 DFN-12 I $3.66
    LTC6957IDD-4#PBF 3x3 DFN-12 I $5.14 $3.60
    LTC6957IDD-4#TRPBF 3x3 DFN-12 I $3.66
    LTC6957IMS-1#PBF MS-12 I $5.14 $3.60
    LTC6957IMS-1#TRPBF MS-12 I $3.66
    LTC6957IMS-2#PBF MS-12 I $5.14 $3.60
    LTC6957IMS-2#TRPBF MS-12 I $3.66
    LTC6957IMS-3#PBF MS-12 I $5.14 $3.60
    LTC6957IMS-3#TRPBF MS-12 I $3.66
    LTC6957IMS-4#PBF MS-12 I $5.14 $3.60
    LTC6957IMS-4#TRPBF MS-12 I $3.66
