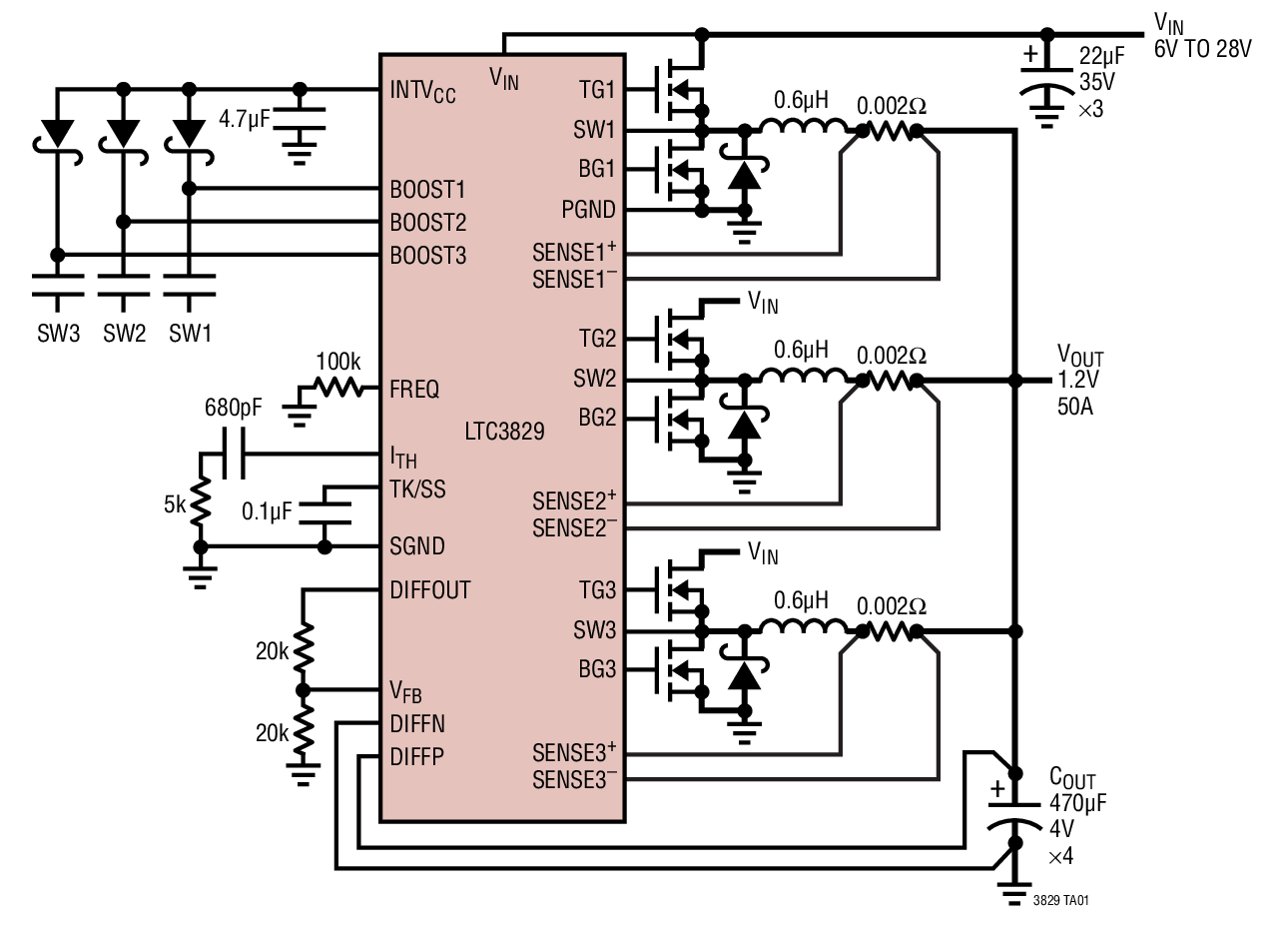

LTC3829典型应用图例一

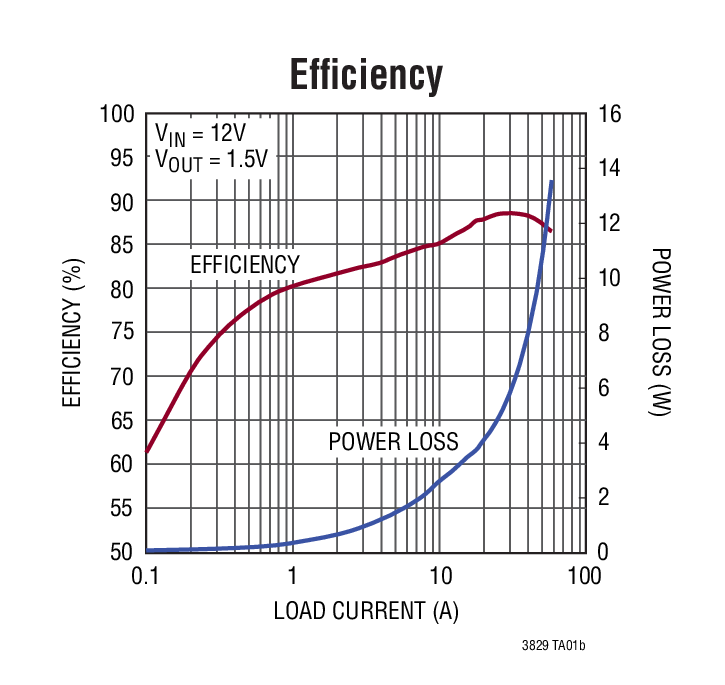

LTC3829典型应用图例二
LTC3829 - 封装图解:

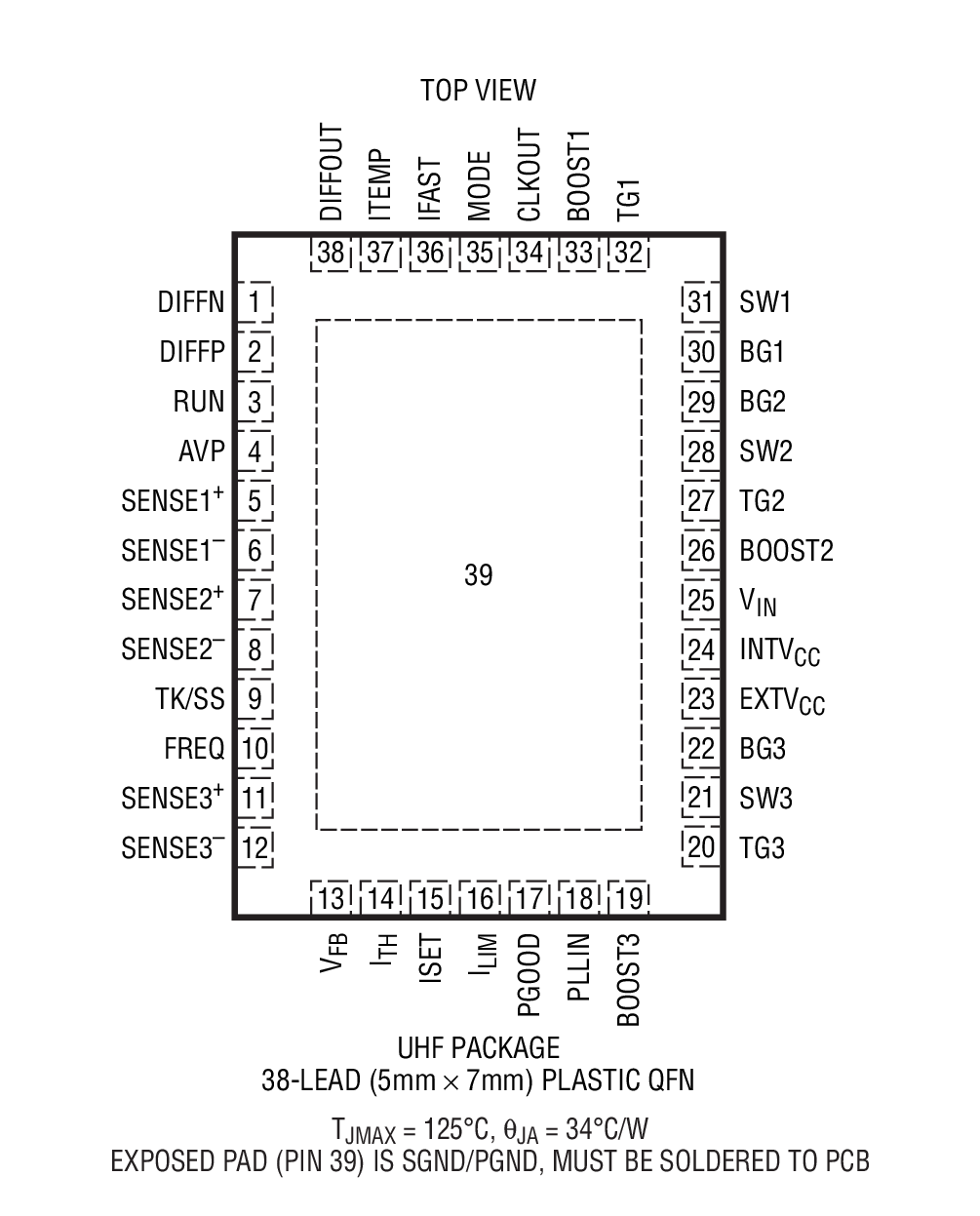

LTC3829封装图解一

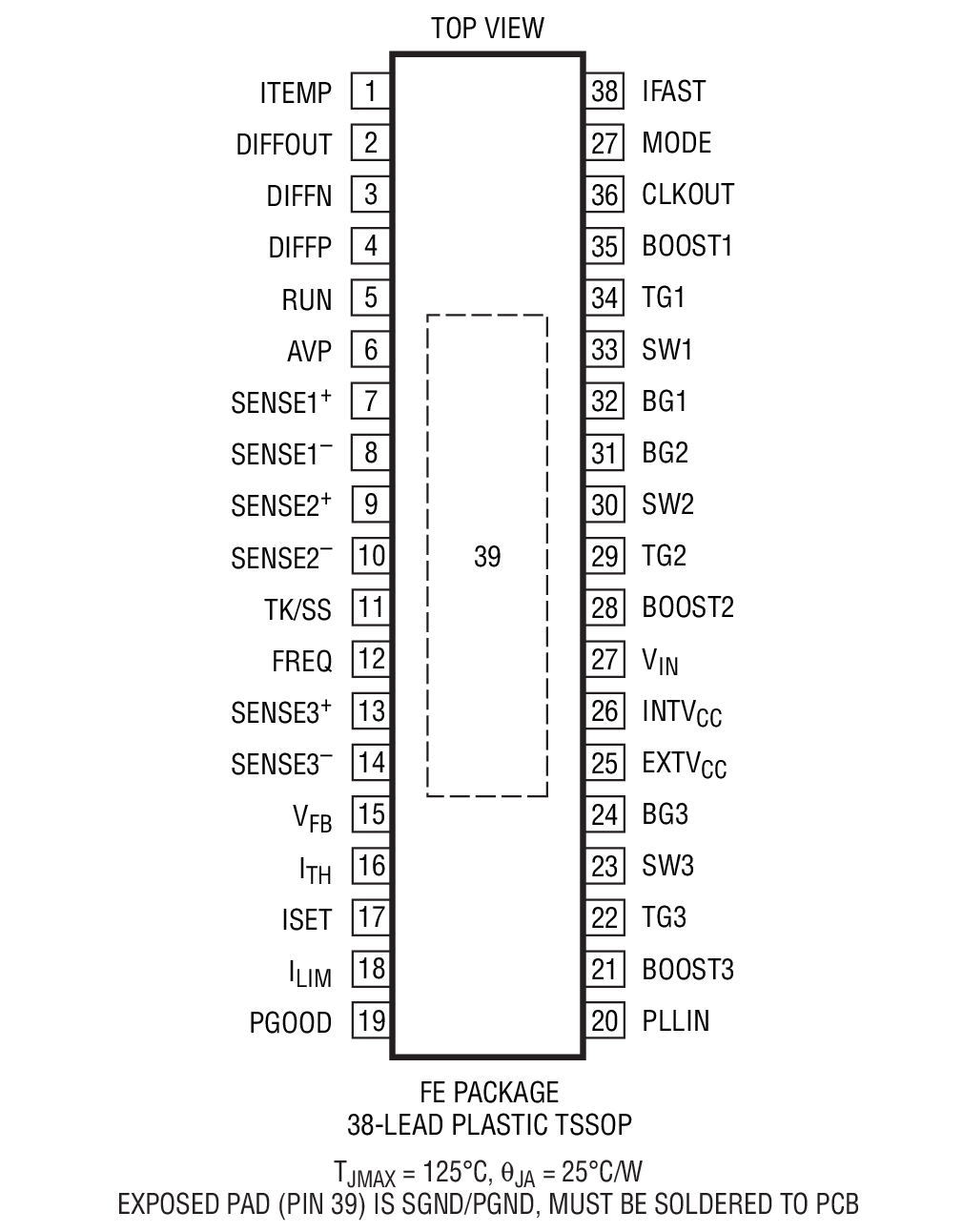

LTC3829封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3829介绍
LTC3829 - LTC3829是具差分放大器的三相、单路输出、同步降压型 DC/DC 控制器

LTC3829是Linear公司的一款多相降压型控制器产品,LTC3829是具差分放大器的三相、单路输出、同步降压型 DC/DC 控制器,本站介绍了LTC3829的封装应用图解、特点和优点、功能等,并给出了与LTC3829相关的凌力尔特元器件型号供参考。

LTC3829 - 具差分放大器的三相、单路输出、同步降压型 DC/DC 控制器

LTC3829 - 具差分放大器的三相、单路输出、同步降压型 DC/DC 控制器 - Linear Technology(凌力尔特)

功能描述

LTC3829 是一款高性能、三相、单路输出、同步降压型 DC/DC 开关控制器,用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 770kHz 的可锁相频率。通过使三个控制器输出级异相运作,最大限度地降低了由于输入电容器的 ESR 所引起的功率损失和噪声。

LTC3829 可针对 6 相操作进行配置,具有 DCR 温度补偿和输出折返电流限制功能。该器件具有一个精准的 0.6V 基准和一个电源良好指示器。

通过选择使用输出逐级递减或突发模式操作,优化了轻负载时的效率。在负载点上,一个差分放大器提供了真正的输出电压远端采样。

LTC3829 可采用扁平的 38 引脚 5mm x 7mm QFN 封装和裸露衬垫 FE 封装。

特点
  • 可任选的非线性控制用于实现快速响应
  • ±0.75%、0.6V 基准准确度
  • PWM、逐级递减 (Stage SheddingTM) 或突发模式 (Burst Mode) 操作
  • 高效率:达 95%
  • RSENSE 或 DCR 电流检测
  • 可编程 DCR 温度补偿
  • 可锁相固定频率:250kHz 至 770kHz
  • 真正的远端采样差分放大器
  • 可编程有源电压定位 (AVP)
  • 三路 N 沟道 MOSFET 同步驱动
  • 宽 VIN 范围:工作时为 4.5V 至 38V
  • VOUT 范围:0.6V 至 5V (未采用差分放大器)
  • VOUT 范围:0.6V 至 3.3V (采用差分放大器)
  • 用于 6 相运作的时钟输入和输出
  • 可调软起动或 VOUT 跟踪
  • 38 引脚 (5mm x 7mm) QFN 封装和 FE 封装
  • 应用
  • 笔记本电脑和掌上型电脑
  • 电信系统
  • 便携式仪器
  • DC 功率分配系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3829EFE#PBF TSSOP-38 E $5.80 $4.06
    LTC3829EFE#TRPBF TSSOP-38 E $4.12
    LTC3829EUHF#PBF 5x7 QFN-38 E $5.30 $3.71
    LTC3829EUHF#TRPBF 5x7 QFN-38 E $3.77
    LTC3829IFE#PBF TSSOP-38 I $6.56 $4.59
    LTC3829IFE#TRPBF TSSOP-38 I $4.65
    LTC3829IUHF#PBF 5x7 QFN-38 I $6.13 $4.29
    LTC3829IUHF#TRPBF 5x7 QFN-38 I $4.35
