当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2607
LTC2607技术文档下载:
LTC2607技术文档产品手册下载
LTC2607 - 典型应用图例:

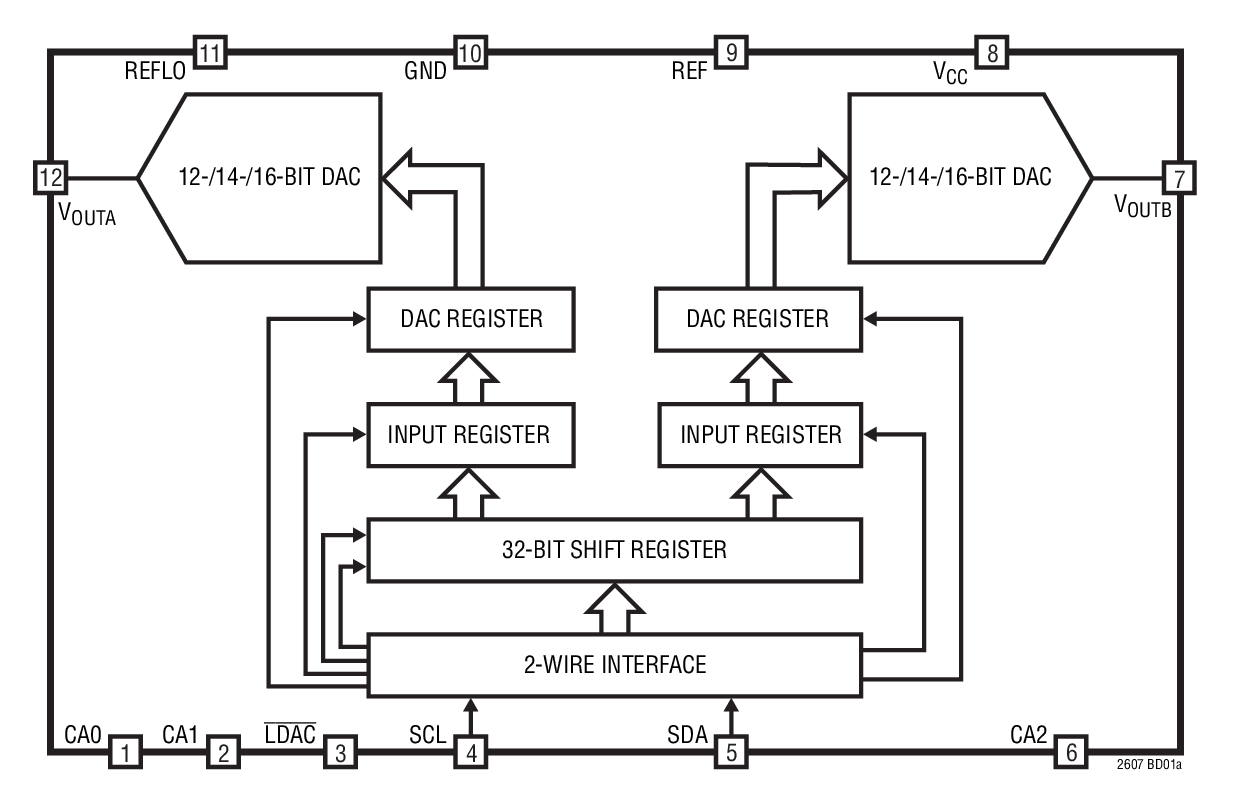

LTC2607典型应用图例一

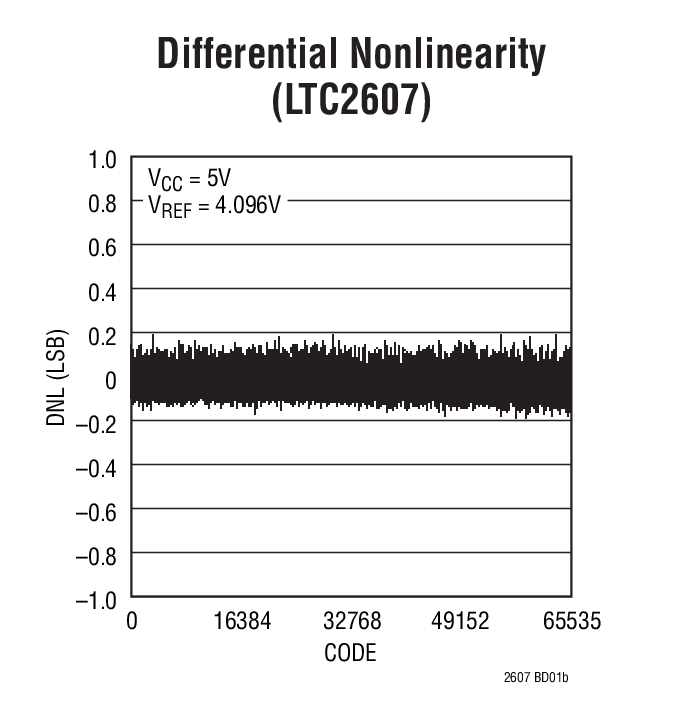

LTC2607典型应用图例二
LTC2607 - 封装图解:

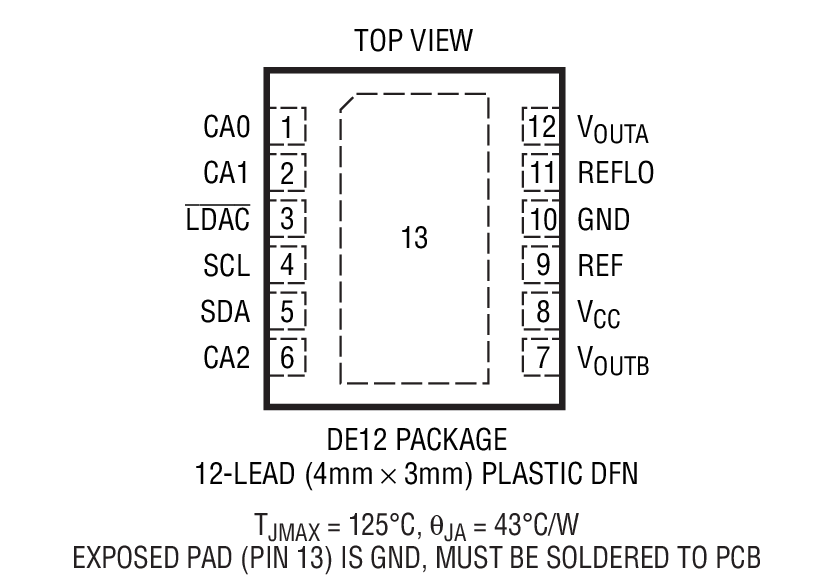

LTC2607封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2607介绍
LTC2607 - LTC2607是具 I2C 接口的 16 位、双通道、轨至轨 DAC

LTC2607是Linear公司的一款电压输出 DAC产品,LTC2607是具 I2C 接口的 16 位、双通道、轨至轨 DAC,本站介绍了LTC2607的封装应用图解、特点和优点、功能等,并给出了与LTC2607相关的凌力尔特元器件型号供参考。

LTC2607 - 具 I2C 接口的 16 位、双通道、轨至轨 DAC

LTC2607 - 具 I2C 接口的 16 位、双通道、轨至轨 DAC - Linear Technology(凌力尔特)

功能描述

LTC2607/LTC2617/LTC2627 是双通道 16 位、14 位和 12 位 2.7V 至 5.5V 轨至轨电压输出 DAC,采用 12 引脚 DFN 封装。它们内置了高性能输出缓冲器,并保证具有单调特性。

这些器件为 16 位和 14 位 DAC 建立了新的电路板密度标准,并提升了单电源、电压输出 DAC 中的输出驱动和负载调节的性能标准。

这些 DAC 采用了一个二线式 I2C 兼容型串行接口。LTC2607/LTC2617/LTC2627 可工作于标准模式 (时钟速率为 100kHz) 和快速模式 (时钟速率为 400kHz)。这些器件还具有一个异步 DAC 更新引脚 (LDAC)。

LTC2607/LTC2617/LTC2627 内置了一个上电复位电路。在上电期间,电压输出上升至零标度以上不足 10mV;而在上电操作之后,它们将保持于零标度,直到出现一个有效写操作和更新操作为止。上电复位电路将 LTC2607-1/LTC2617-1/LTC2627-1 复位至中间标度。电压输出保持在中间标度,直至出现一个有效写操作和更新操作为止。

特点
  • 外形尺寸最小的引脚兼容型双通道 DAC: LTC2607:16 位 LTC2617:14 位 LTC2627:12 位
  • 在整个温度范围内保证单调性
  • 27 个可选地址
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 宽电源范围
  • 低功率操作:每个 DAC 的消耗电流为 260μA (在 3V)
  • 断电至 1μA (最大值)
  • 高轨至轨输出驱动 (±15mA,最小值)
  • 超低串扰 (30μV)
  • 双缓冲数据锁存
  • 异步 DAC 更新引脚
  • LTC2607/LTC2617/LTC2627:上电复位至零标度
  • LTC2607-1/LTC2617-1/LTC2627-1:上电复位至中间标度
  • 纤巧型 (3mm x 4mm) 12 引脚 DFN 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2607CDE 4x3 DFN-12 C $7.46 $5.23
    LTC2607CDE-1 4x3 DFN-12 C $7.46 $5.23
    LTC2607CDE-1#PBF 4x3 DFN-12 C $7.46 $5.23
    LTC2607CDE-1#TR 4x3 DFN-12 C $5.29
    LTC2607CDE-1#TRPBF 4x3 DFN-12 C $5.29
    LTC2607CDE#PBF 4x3 DFN-12 C $7.46 $5.23
    LTC2607CDE#TR 4x3 DFN-12 C $5.29
    LTC2607CDE#TRPBF 4x3 DFN-12 C $5.29
    LTC2607IDE 4x3 DFN-12 I $8.96 $6.28
    LTC2607IDE-1 4x3 DFN-12 I $8.96 $6.28
    LTC2607IDE-1#PBF 4x3 DFN-12 I $8.96 $6.28
    LTC2607IDE-1#TR 4x3 DFN-12 I $6.34
    LTC2607IDE-1#TRPBF 4x3 DFN-12 I $6.34
    LTC2607IDE#PBF 4x3 DFN-12 I $8.96 $6.28
    LTC2607IDE#TR 4x3 DFN-12 I $6.34
    LTC2607IDE#TRPBF 4x3 DFN-12 I $6.34
