LTC6948-2技术文档下载:
LTC6948-2技术文档产品手册下载
LTC6948-2 - 典型应用图例:

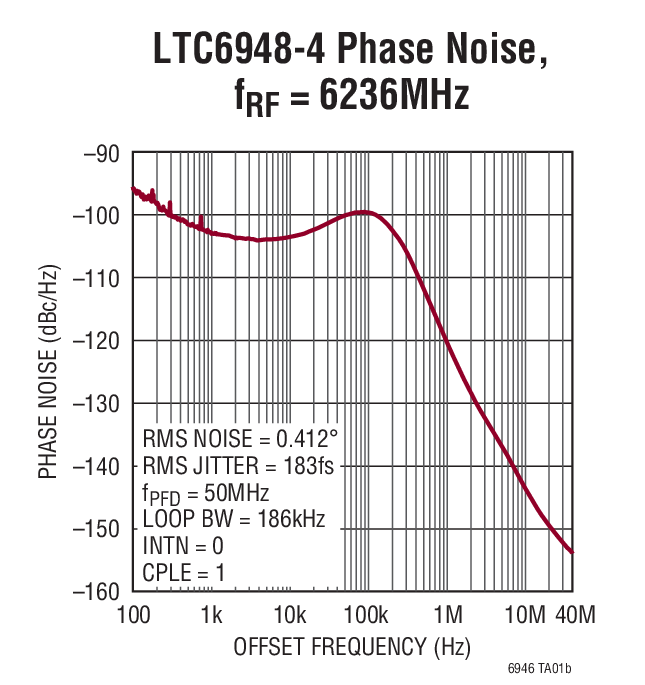

LTC6948-2典型应用图例一

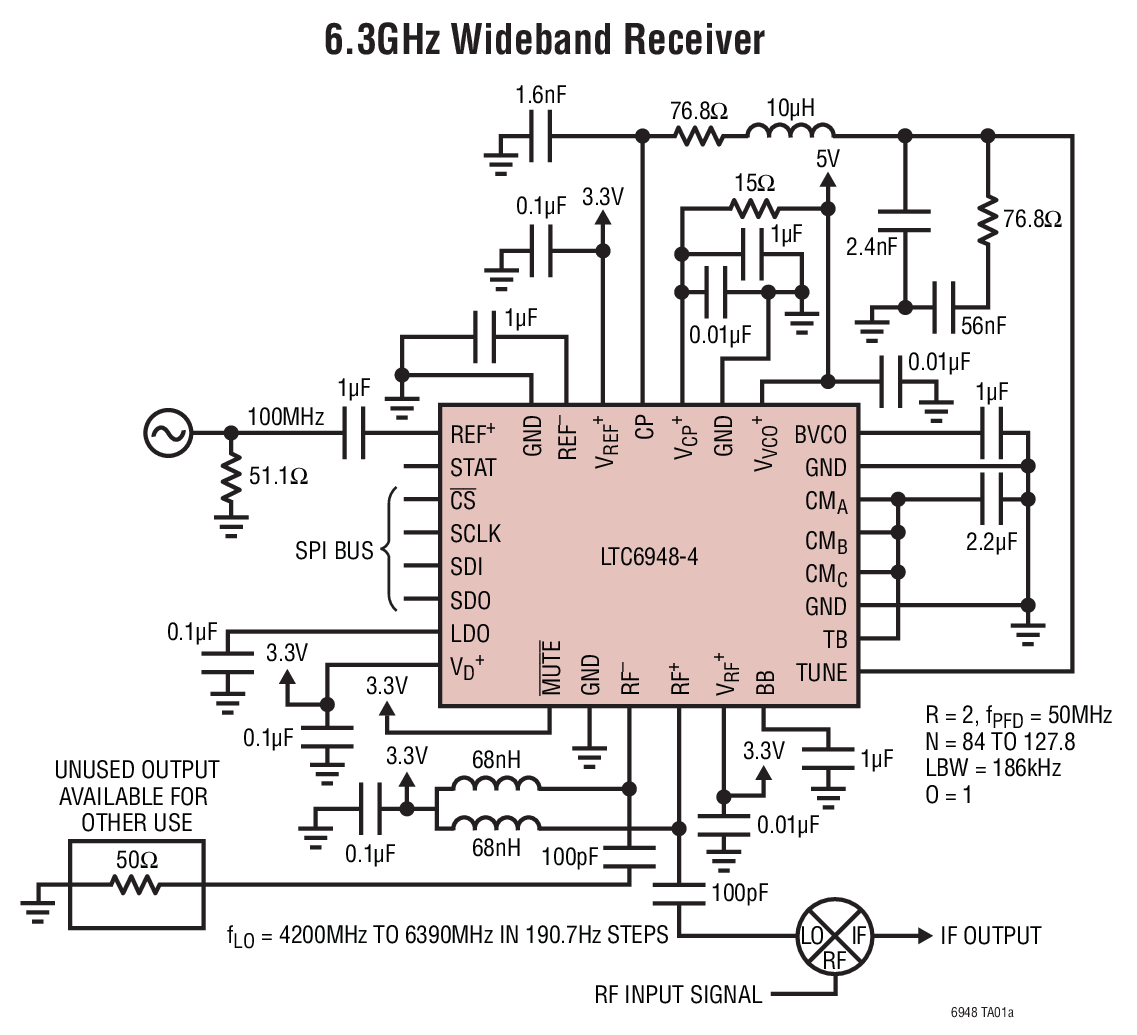

LTC6948-2典型应用图例二
LTC6948-2 - 封装图解:

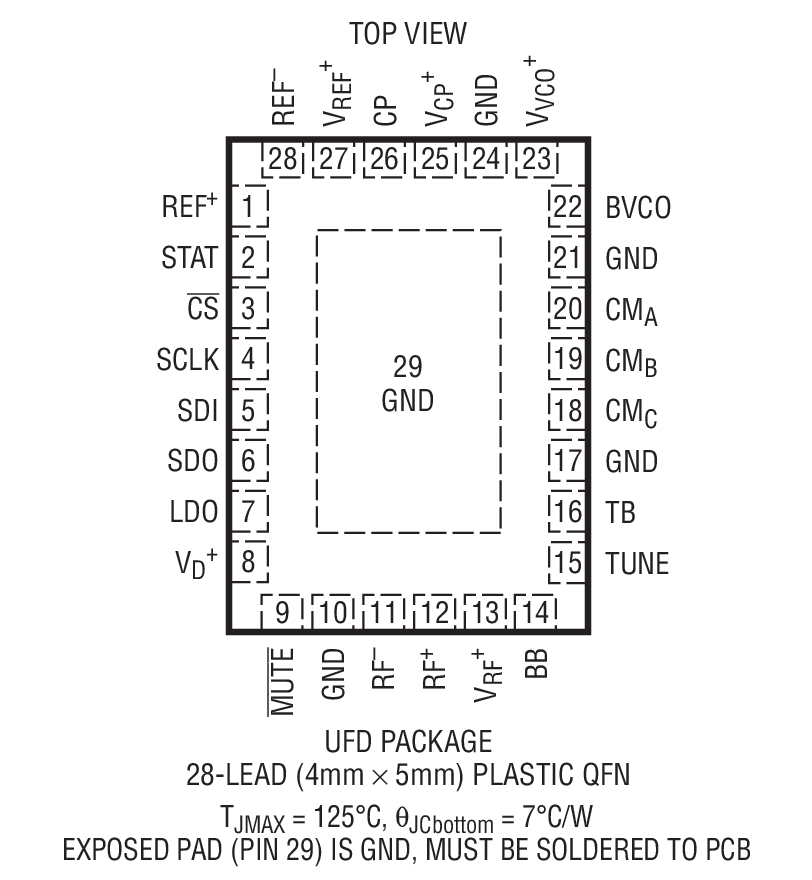

LTC6948-2封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6948-2介绍
LTC6948-2 - LTC6948-2是具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器

LTC6948-2是Linear公司的一款PLL 合成器及压控振荡器产品,LTC6948-2是具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器,本站介绍了LTC6948-2的封装应用图解、特点和优点、功能等,并给出了与LTC6948-2相关的凌力尔特元器件型号供参考。

LTC6948-2 - 具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器

LTC6948 - 具集成型 VCO 的超低噪声 0.37GHz 至 6.39GHz 分数 N 合成器 - Linear Technology(凌力尔特)

功能描述

LTC6948 是一款具全集成型 VCO 的高性能、低噪声、6.39GHz 锁相环 (PLL),其包括一个基准分频器、相位-频率检测器 (PFD)、超低噪声充电泵、分数反馈分频器和 VCO 输出分频器。

分数分频器采用一个高级 4 阶 ΔΣ调制器,该调制器可提供异常低的杂散电平。这提供了很宽的环路带宽,从而能够产生极低的积分相位噪声值。

可编程 VCO 输出分频器 (分 1~6 级) 扩展了输出频率范围。

特点
  • 具集成型 VCO 的低噪声分数 N PLL
  • 无 ΔΣ 调制器杂散
  • 18 位分数分母
  • -226dBc/Hz 归一化带内相位噪声层
  • -274dBc/Hz 归一化带内 1/f 噪声
  • -157dBc/Hz 宽带输出相位噪声层
  • 卓越的整数边界杂散性能
  • 输出分频器 (1 至 6,50% 占空比)
  • 输出缓冲器静噪
  • 基准输入频率高达 425MHz
  • 快速频率开关操作
  • FracNWizard™ 软件设计工具支持
  • 应用
  • 无线基站 (LTE、WiMAX、W-CDMA、PCS)
  • 微波数据链路
  • 军用及安全无线电
  • 测试和测量
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6948IUFD-1#PBF 4x5 QFN-28 I $10.36 $7.25
    LTC6948IUFD-1#TRPBF 4x5 QFN-28 I $7.31
    LTC6948IUFD-2#PBF 4x5 QFN-28 I $10.36 $7.25
    LTC6948IUFD-2#TRPBF 4x5 QFN-28 I $7.31
    LTC6948IUFD-3#PBF 4x5 QFN-28 I $10.36 $7.25
    LTC6948IUFD-3#TRPBF 4x5 QFN-28 I $7.31
    LTC6948IUFD-4#PBF 4x5 QFN-28 I $10.36 $7.25
    LTC6948IUFD-4#TRPBF 4x5 QFN-28 I $7.31
