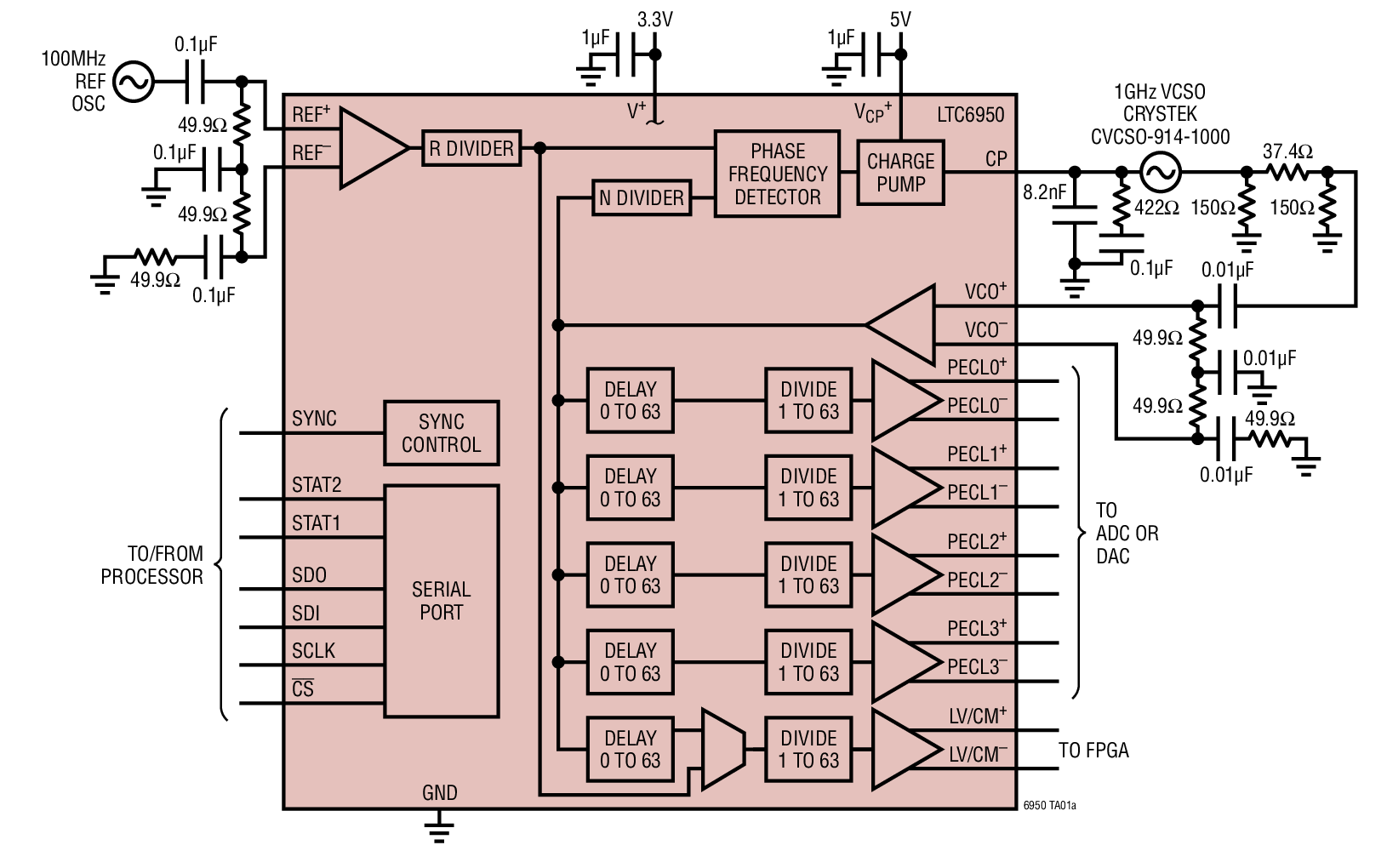

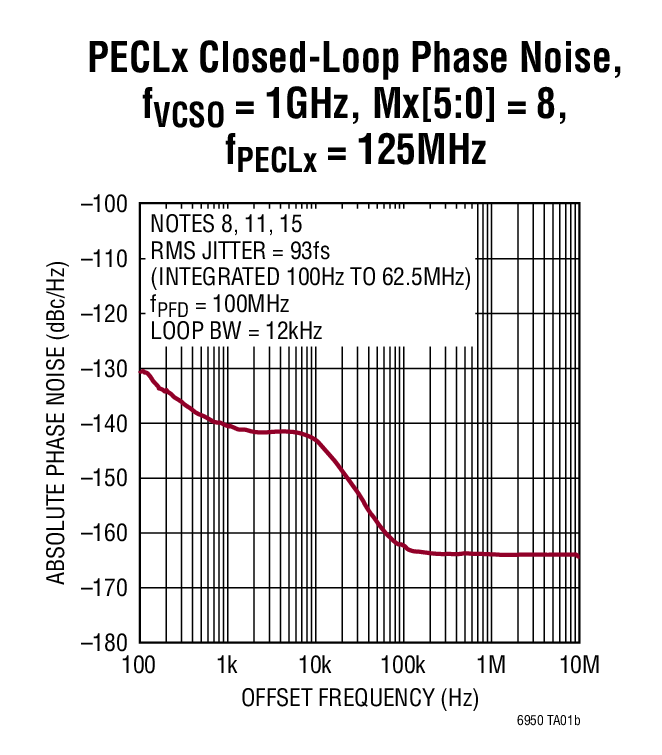

LTC6950 - 典型应用图例：

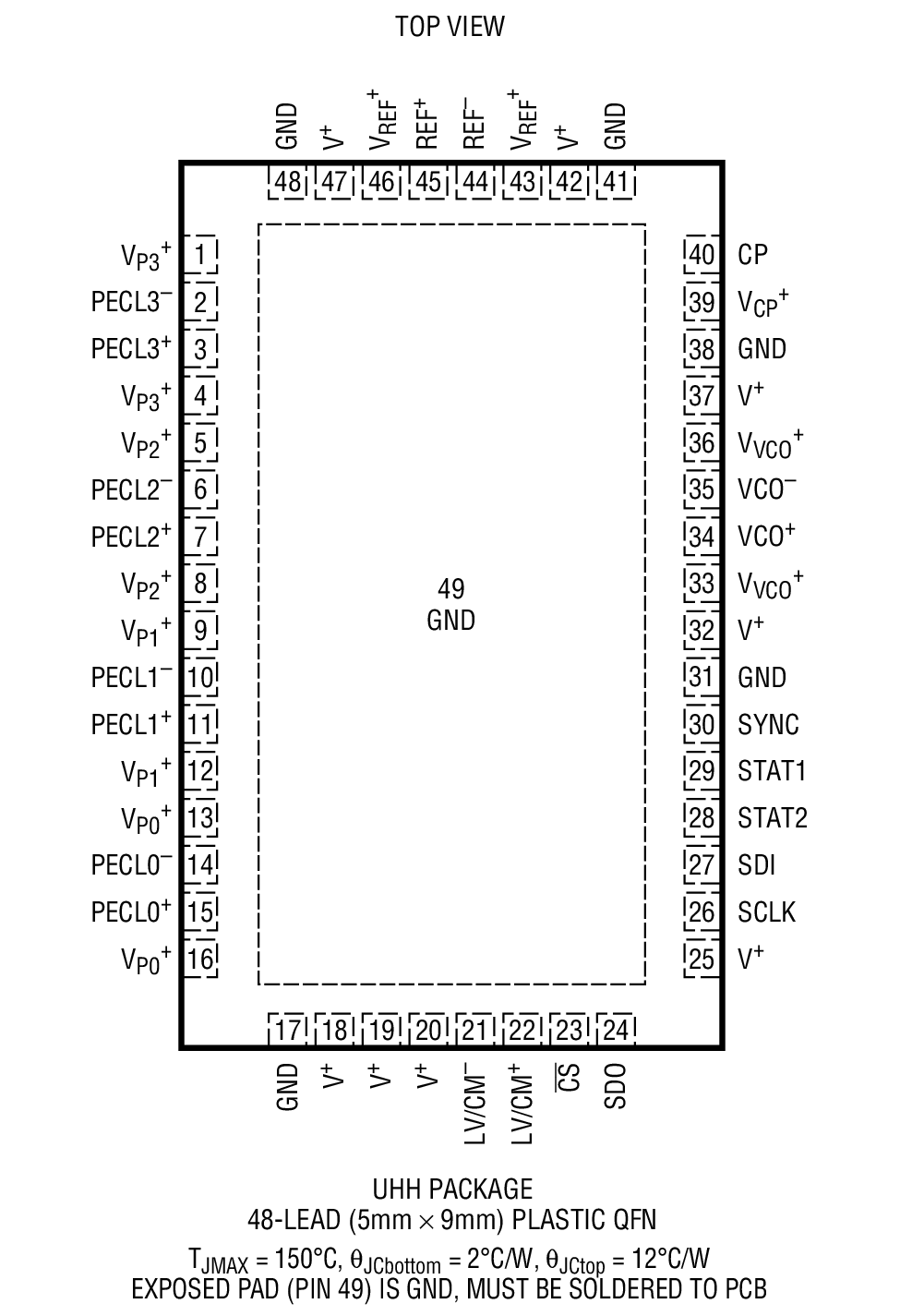

LTC6950 - 封装图解：

LTC6950 - LTC6950是具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL

LTC6950是Linear公司的一款PLL 合成器及压控振荡器产品，LTC6950是具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL，本站介绍了LTC6950的封装应用图解、特点和优点、功能等，并给出了与LTC6950相关的凌力尔特元器件型号供参考。

LTC6950 - 具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL

LTC6950 - 具有时钟分配功能的 1.4GHz 低相位噪声、低抖动 PLL - Linear Technology（凌力尔特）

功能描述

LTC6950 是一款具时钟分配功能的低相位噪声整数 N 频率合成器内核。LTC6950 可提供高频、高分辨率数据采集系统中所需的低相位噪声时钟信号。

频率合成器包含一个完整的低噪声 PLL 内核，以及一个可编程基准分频器 (R)、一个可编程反馈分频器 (N)、一个相位 / 频率检测器 (PFD) 和一个低噪声充电泵 (CP)。LTC6950 的时钟分配部分提供了多达 5 个基于 VCO 输入的输出。每个输出进行个别编程，以利用从 1 至 63 的任何整数对 VCO 输入频率进行分频，并使输出延迟 0 至 63 个 VCO 时钟周期。其中的 4 个输出具有能够在高达 1.4GHz 频率下运作的非常低噪声、低偏斜 LVPECL 逻辑信号。第 5 个输出可选择为 LVDS (800MHz) 或 CMOS (250MHz) 逻辑类型。另外，还通过编程使该输出产生一个基于 VCO 输入或基准分频器输出的输出信号。

特点

低相位噪声和抖动

附加抖动：18fsRMS (12kHz 至 20MHz)

附加抖动：85fsRMS (10Hz 至奈奎斯特频率)

EZSync™ 多芯片时钟边沿同步

具有锁定指示器的完整 PLL 内核

－226dBc/Hz 归一化带内相位噪声层

－274dBc/Hz 归一化 1/f 相位噪声

1.4GHz 最大 VCO 输入频率

四个独立的低噪声 1.4GHz LVPECL 输出

一个 LVDS/CMOS 可配置输出

5 个可独立地编程的分频器 (覆盖从 1 至 63 的所有整数)
