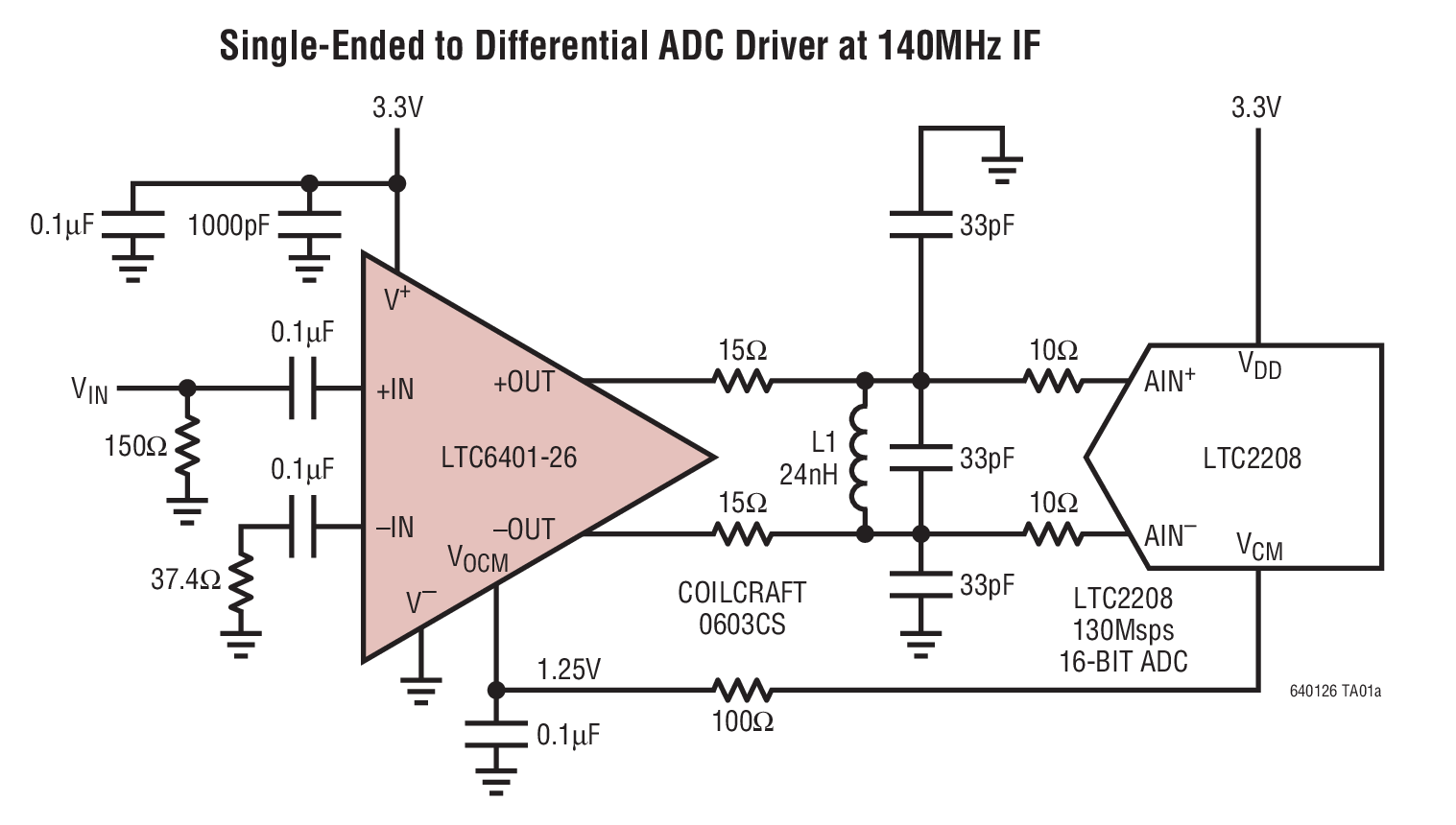

LTC6401-26典型应用图例一

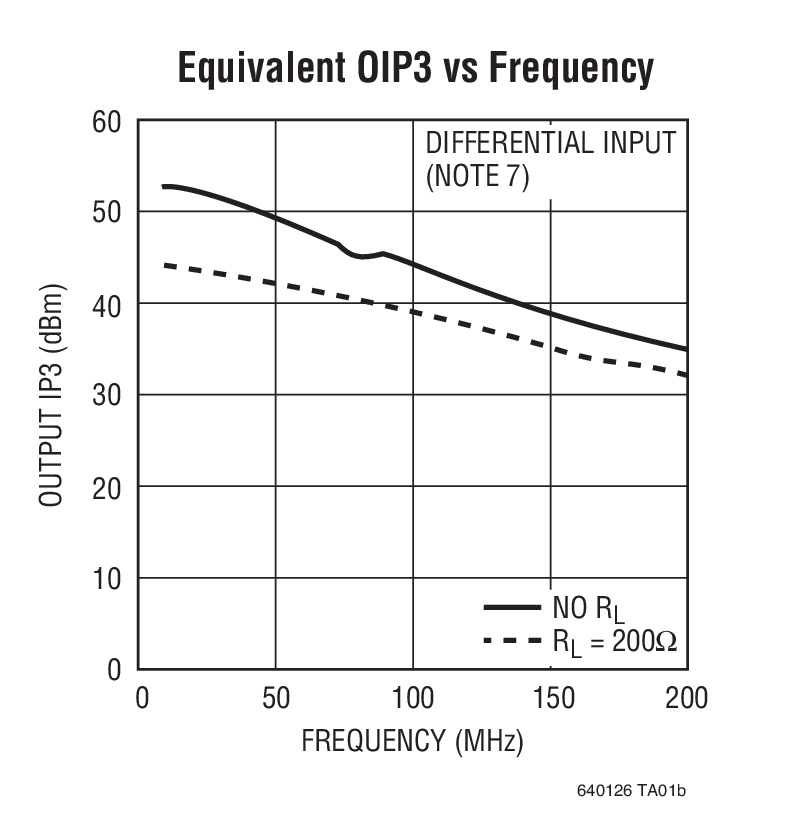

LTC6401-26典型应用图例二
LTC6401-26 - 封装图解：

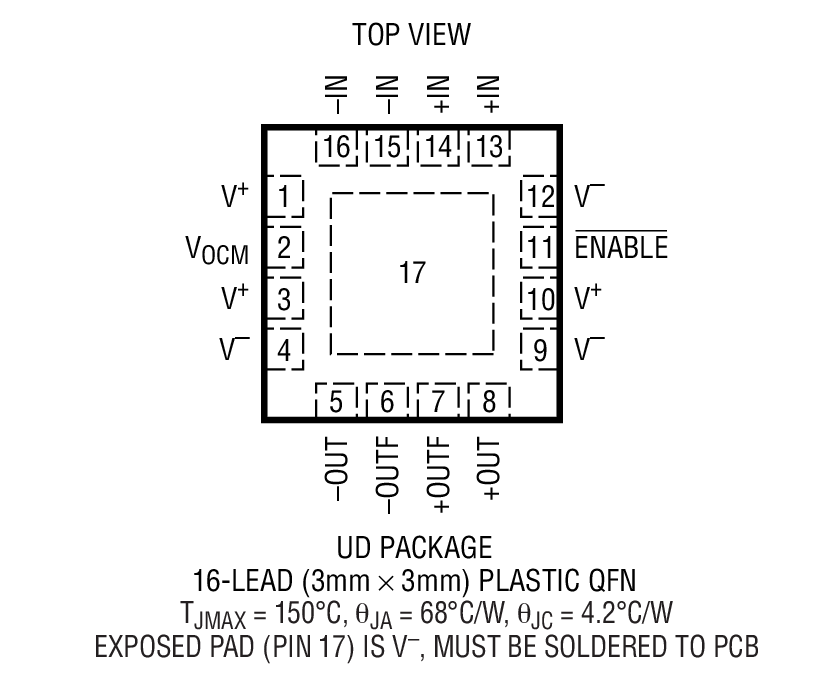

LTC6401-26封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6401-26介绍

LTC6401-26 - LTC6401-26是针对 DC 至 140MHz 的 1.6GHz 低噪声、低失真差分 ADC 驱动器

LTC6401-26是LINEAR凌力尔特公司的一款高速放大器产品，LTC6401-26是LTC6401-26是针对 DC 至 140MHz 的 1.6GHz 低噪声、低失真差分 ADC 驱动器，本站介绍了LTC6401-26的封装应用图解、特点和优点、功能等，并给出了与LTC6401-26相关的LINEAR元器件型号供参考。

LTC6401-26 - LTC6401-26是针对 DC 至 140MHz 的 1.6GHz 低噪声、低失真差分 ADC 驱动器 - 高速放大器 - RF和无线 - 凌力尔特

LTC6401-26 - 针对 DC 至 140MHz 的 1.6GHz 低噪声、低失真差分 ADC 驱动器

LTC6401-26 - 针对 DC 至 140MHz 的 1.6GHz 低噪声、低失真差分 ADC 驱动器 - Linear Technology（凌力尔特）

功能描述
LTC6401-26 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。

LTC6401-26 具有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 26dB (20V/V)。

与采用 IF 增益部件和变压器的替代解决方案相比，LTC6401-26 节省了空间和功率。LTC6401-26 采用紧凑型 16 引脚 3mm x 3mm QFN 封装，工作温度范围为 -40℃ 至 85℃。
特点
  • 1.6GHz -3dB 带宽
  • 20V/V 的固定增益 (26dB)
  • 在 70MHz 时的 -85dBc IMD3 (等效 OIP3 = 46.5dBm)
  • 在 140MHz 时的 -72dBc IMD3 (等效 OIP3 = 40dBm)
  • 1nV/√Hz 内部运算放大器噪声
  • 1.5nV/√Hz 参考于输入的总噪声
  • 6.8dB 噪声系数
  • 差分输入和输出
  • 50Ω 输入阻抗
  • 2.85V 至 3.5V 电源电压范围
  • 45mA 电源电流 (135mW)
  • 1V 至 1.6V 可调输出共模电压
  • DC 或 AC 耦合操作
  • 4.7VP-P 最大差分输出摆幅
  • 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装
    • 应用
  • 差分 ADC 驱动器
  • 差分驱动器/接收器
  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器连接
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6401CUD-26 3x3 QFN-16 C $4.21 $2.95
    LTC6401CUD-26#PBF 3x3 QFN-16 C $4.21 $2.95
    LTC6401CUD-26#TR 3x3 QFN-16 C $3.01
    LTC6401CUD-26#TRPBF 3x3 QFN-16 C $3.01
    LTC6401IUD-26 3x3 QFN-16 I $4.85 $3.40
    LTC6401IUD-26#PBF 3x3 QFN-16 I $4.85 $3.40
    LTC6401IUD-26#TR 3x3 QFN-16 I $3.46
    LTC6401IUD-26#TRPBF 3x3 QFN-16 I $3.46
