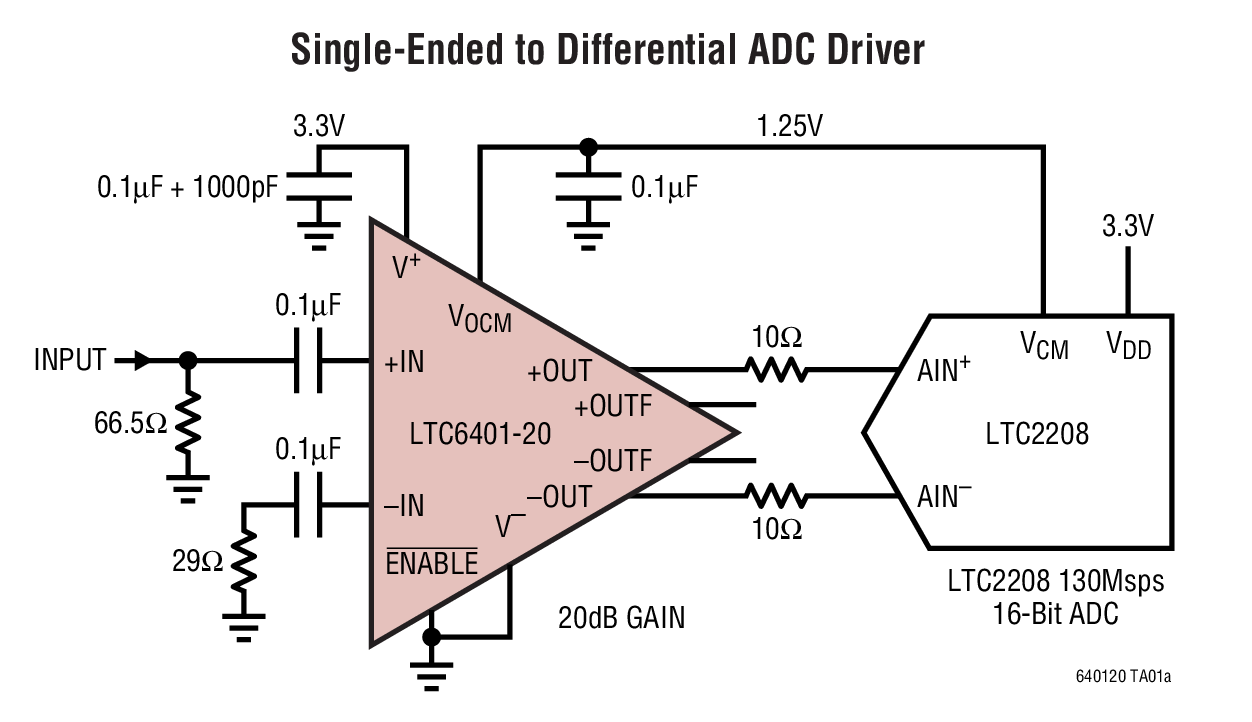

LTC6401-20 典型应用图例一

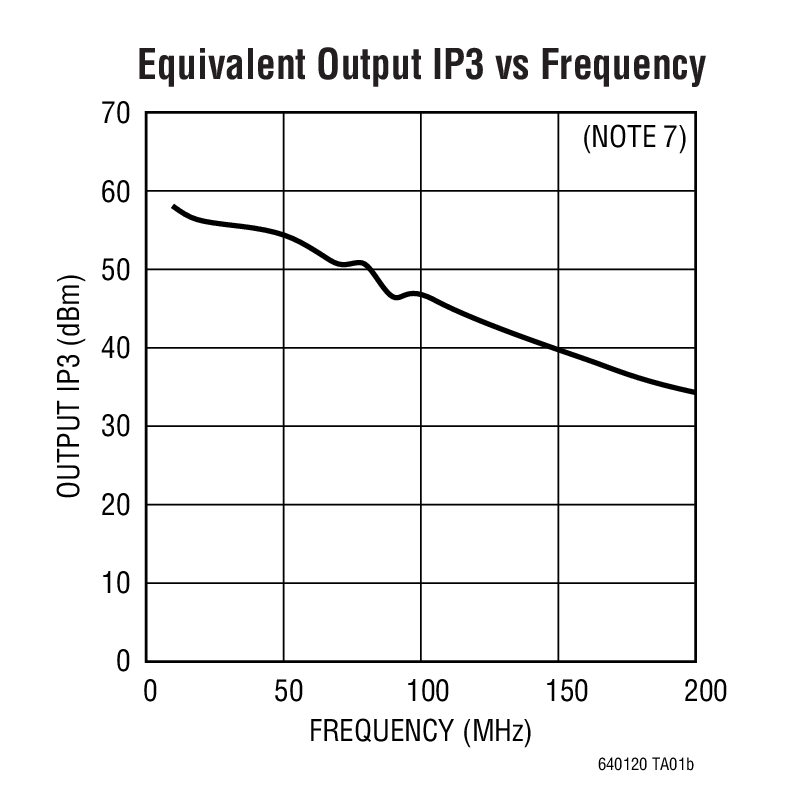

LTC6401-20 典型应用图例二
LTC6401-20 - 封装图解:

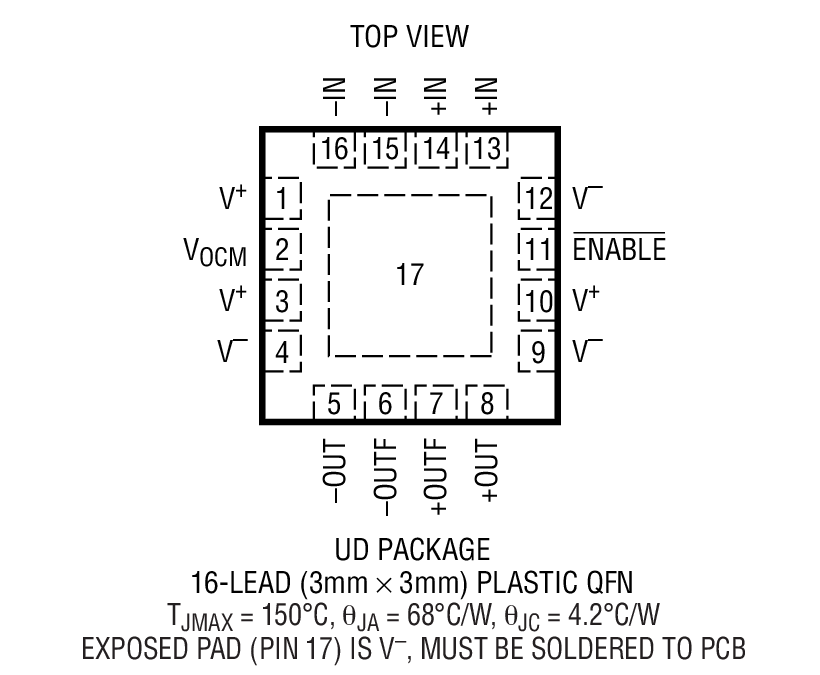

LTC6401-20 封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6401-20介绍
LTC6401-20 - LTC6401-20 是 140MHz IF 的 1.3GHz、低噪声、低失真差分 ADC 驱动器

LTC6401-20是Linear公司的一款IF 放大器 / ADC 驱动器产品,LTC6401-20 是 140MHz IF 的 1.3GHz、低噪声、低失真差分 ADC 驱动器,本站介绍了LTC6401-20的封装应用图解、特点和优点、功能等,并给出了与LTC6401-20相关的凌力尔特元器件型号供参考。

LTC6401-20 - 140MHz IF 的 1.3GHz、低噪声、低失真差分 ADC 驱动器

LTC6401-20 - 140MHz IF 的 1.3GHz、低噪声、低失真差分 ADC 驱动器 - Linear Technology(凌力尔特)

功能描述

LTC6401-20 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12位、14 位和 16 位 ADC 而设计,但也可以用作一个通用型宽带增益部件。

LTC6401-20 具有上佳的易用性,且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定,免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 20dB (10V/V)。

与采用IF增益部件和变压器的其它替代解决方案相比,LTC6401-20 节省了占用空间和功率。LTC6401-20 采用紧凑型 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 -40°C 至 85°C。

特点
  • 1.3GHz -3dB 带宽
  • 10V/V 的固定增益 (20dB)
  • 在 70MHz 频率条件下实现 -93dBc IMD3 (等效 OIP3 = 50.5dBm)
  • 在140MHz 频率条件下实现 -74dBc IMD3 (等效 OIP3 = 41dBm)
  • 内部运算放大器噪声为 1nV/√Hz
  • 总输入噪声为 2.1nV/√Hz
  • 噪声系数为 6.2dB
  • 差分输入和输出
  • 200Ω 输入阻抗
  • 电源电压范围为 2.85V 至 3.5V
  • 电源电流为 50mA (150mW)
  • 可调输出共模电压:1V 至 1.6V
  • DC 或 AC 耦合操作
  • 最大差分输出摆幅为 4.4VP-P
  • 小外形 16 引脚 3mm x 3mm x 0.75mm QFN 封装
  • 应用
  • 差分 ADC 驱动器
  • 差分驱动器/接收器
  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器接口
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6401CUD-20#PBF 3x3 QFN-16 C $4.21 $2.95
    LTC6401CUD-20#TRPBF 3x3 QFN-16 C $3.01
    LTC6401IUD-20#PBF 3x3 QFN-16 I $4.85 $3.40
    LTC6401IUD-20#TRPBF 3x3 QFN-16 I $3.46
