当前位置:Linear公司 > > 凌力尔特芯片 >> LTC6256
LTC6256技术文档下载:
LTC6256技术文档产品手册下载
LTC6256 - 典型应用图例:

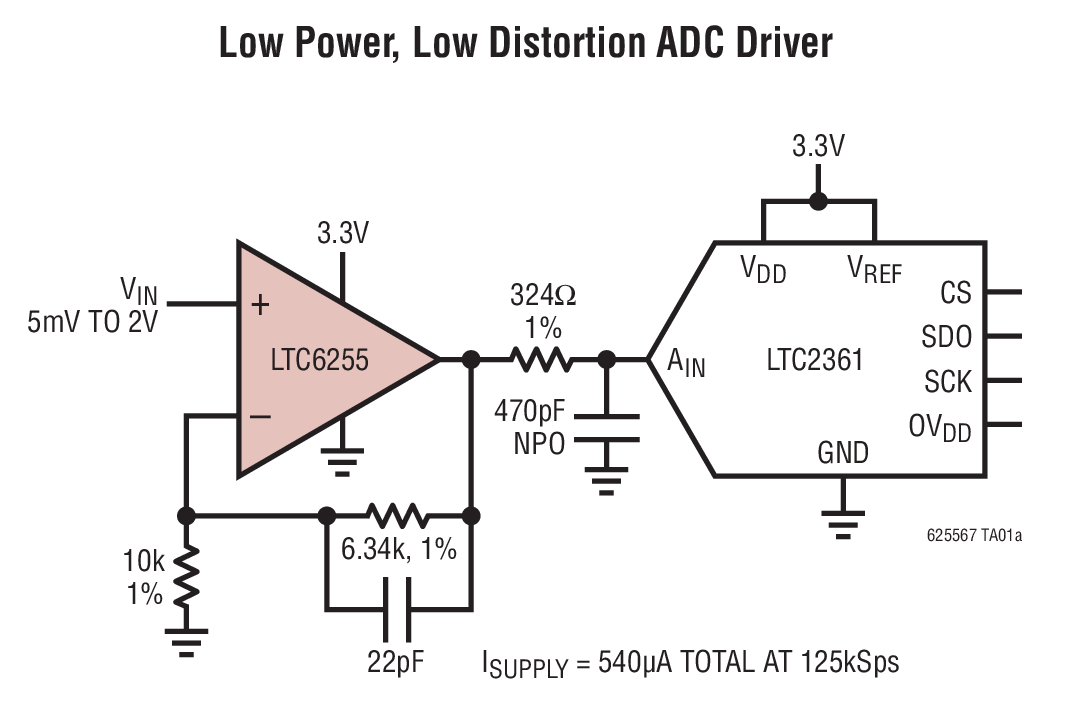

LTC6256典型应用图例一

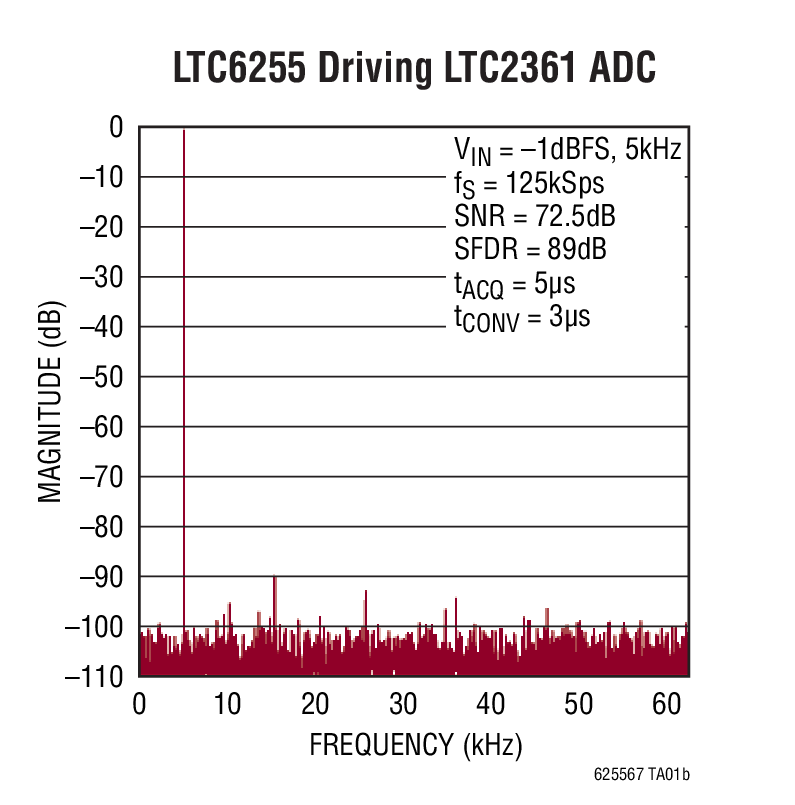

LTC6256典型应用图例二
LTC6256 - 封装图解:

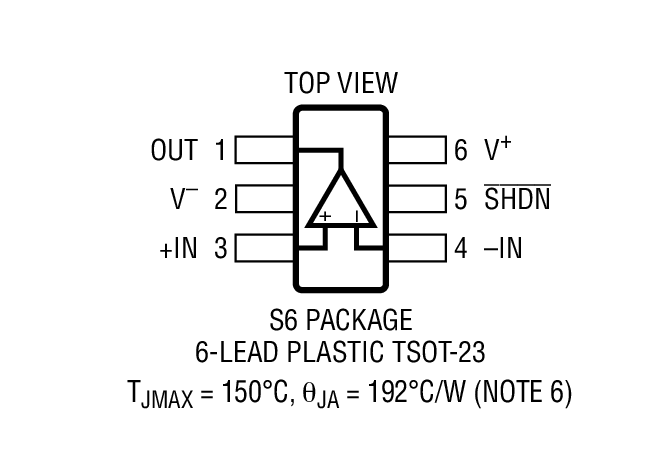

LTC6256封装图解一

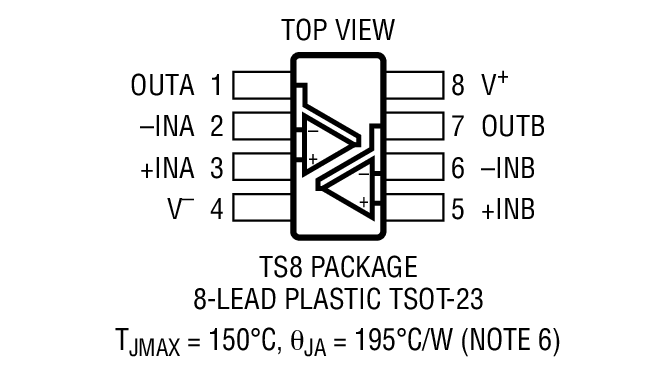

LTC6256封装图解二

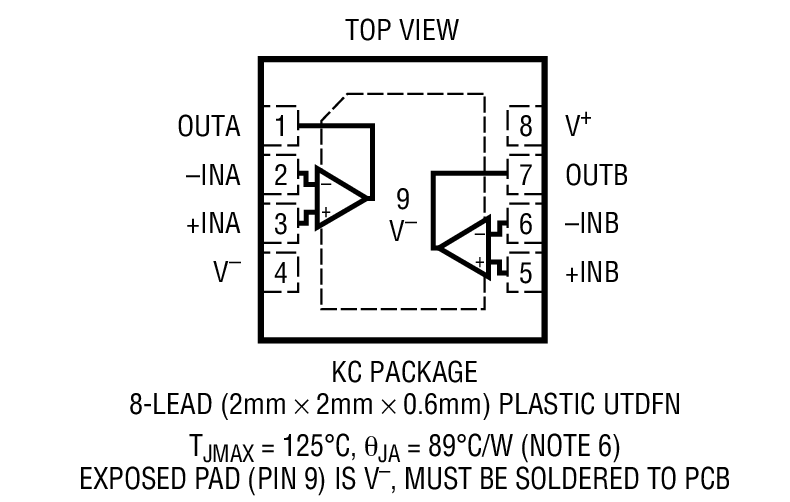

LTC6256封装图解三

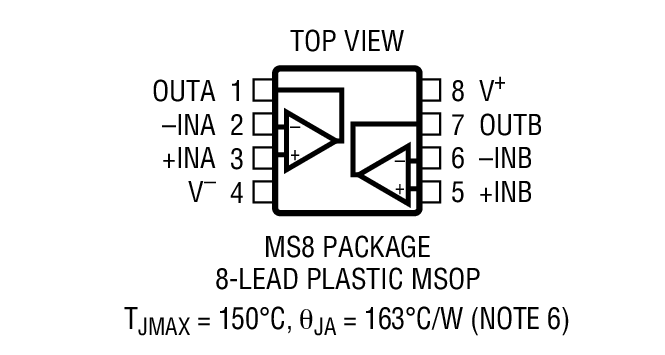

LTC6256封装图解四

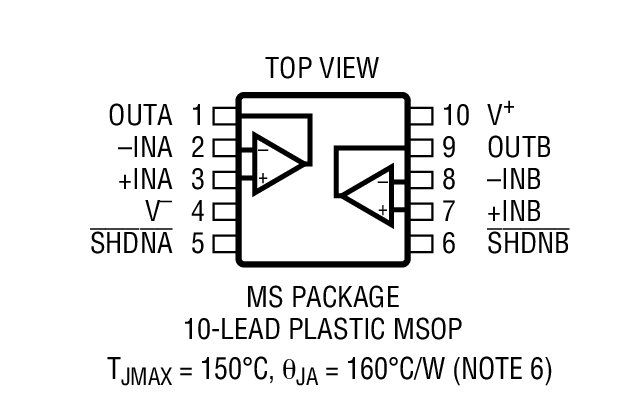

LTC6256封装图解五

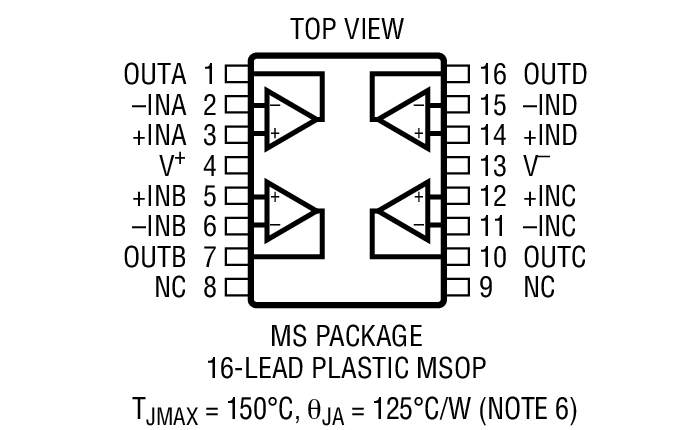

LTC6256封装图解六
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6256介绍
LTC6256 - LTC6256是6.5MHz、65μA、高效、轨至轨 I/O 运放

LTC6256是Linear公司的一款精准放大器产品,LTC6256是6.5MHz、65μA、高效、轨至轨 I/O 运放,本站介绍了LTC6256的封装应用图解、特点和优点、功能等,并给出了与LTC6256相关的凌力尔特元器件型号供参考。

LTC6256 - 6.5MHz、65μA、高效、轨至轨 I/O 运放

LTC6256 - 6.5MHz、65μA、高效、轨至轨 I/O 运放 - Linear Technology(凌力尔特)

功能描述

LTC6255 / LTC6256 / LTC6257 是单路 / 双路 / 四路运算放大器,具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在采用或未采用容性负载时提供稳定的单位增益。它们拥有 6.5MHz 增益带宽乘积、1.8V/μs 转换速率,而且在采用 1.8V 至 5.25V 电源电压运作时,每个放大器仅消耗 65μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使 LTC6255 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合于低功率和低噪声应用。

对于那些需要断电功能的应用,采用 S6 和 MS10 封装的 LTC6255 和 LTC6256 提供了停机引脚,该引脚负责将电流消耗降低至 7μA (最大值)。

LTC6255 系列可用作众多市售运放的直接替代产品,以减少功耗或改善输入 / 输出范围和性能。

特点
  • 增益带宽乘积:6.5MHz
  • –3dB 带宽 (AV = +1):4.5MHz
  • 低静态电流:65μA
  • C-LoadTM 运放驱动所有容性负载
  • 失调电压:350μV (最大值)
  • 轨至轨输入和输出
  • 电源电压范围:1.8V 至 5.25V
  • 输入偏置电流:50nA (最大值)
  • CMRR / PSRR:100dB / 100dB
  • 停机电流:7μA (最大值)
  • 工作温度范围:–40ºC 至 125ºC
  • 单路器件采用 6 引脚 TSOT-23、2mm x 2mm 薄型封装
  • 双路器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN、2mm x 2mm 薄型封装
  • 四路器件采用 MS16 封装
  • 应用
  • 微功率有源滤波器
  • 便携式仪表
  • 电池或太阳能供电型系统
  • 汽车电子
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6256CDC#PBF 2x2 DFN-8 C $2.27
    LTC6256CDC#TRMPBF 2x2 DFN-8 C $2.27 $1.64
    LTC6256CDC#TRPBF 2x2 DFN-8 C $1.59
    LTC6256CKC#PBF 2x2 UTDFN-8 C $2.27
    LTC6256CKC#TRMPBF 2x2 UTDFN-8 C $2.38 $1.72
    LTC6256CKC#TRPBF 2x2 UTDFN-8 C $1.67
    LTC6256CMS#PBF MS-10 C $2.44 $1.74
    LTC6256CMS#TRPBF MS-10 C $1.79
    LTC6256CMS8#PBF MS-8 C $2.16 $1.54
    LTC6256CMS8#TRPBF MS-8 C $1.59
    LTC6256CTS8#PBF SOT-23 C $2.27
    LTC6256CTS8#TRMPBF SOT-23 C $2.27 $1.64
    LTC6256CTS8#TRPBF SOT-23 C $1.59
    LTC6256HTS8#PBF SOT-23 H $2.83
    LTC6256HTS8#TRMPBF SOT-23 H $2.83 $2.04
    LTC6256HTS8#TRPBF SOT-23 H $1.99
    LTC6256IDC#PBF 2x2 DFN-8 I $2.61
    LTC6256IDC#TRMPBF 2x2 DFN-8 I $2.61 $1.88
    LTC6256IDC#TRPBF 2x2 DFN-8 I $1.83
    LTC6256IKC#PBF 2x2 UTDFN-8 I $2.61
    LTC6256IKC#TRMPBF 2x2 UTDFN-8 I $2.73 $1.97
    LTC6256IKC#TRPBF 2x2 UTDFN-8 I $1.92
    LTC6256IMS#PBF MS-10 I $2.82 $2.01
    LTC6256IMS#TRPBF MS-10 I $2.06
    LTC6256IMS8#PBF MS-8 I $2.50 $1.78
    LTC6256IMS8#TRPBF MS-8 I $1.83
    LTC6256ITS8#PBF SOT-23 I $2.61
    LTC6256ITS8#TRMPBF SOT-23 I $2.61 $1.88
    LTC6256ITS8#TRPBF SOT-23 I $1.83
