当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1983
LTC1983技术文档下载：
LTC1983技术文档产品手册下载
LTC1983 - 典型应用图例：

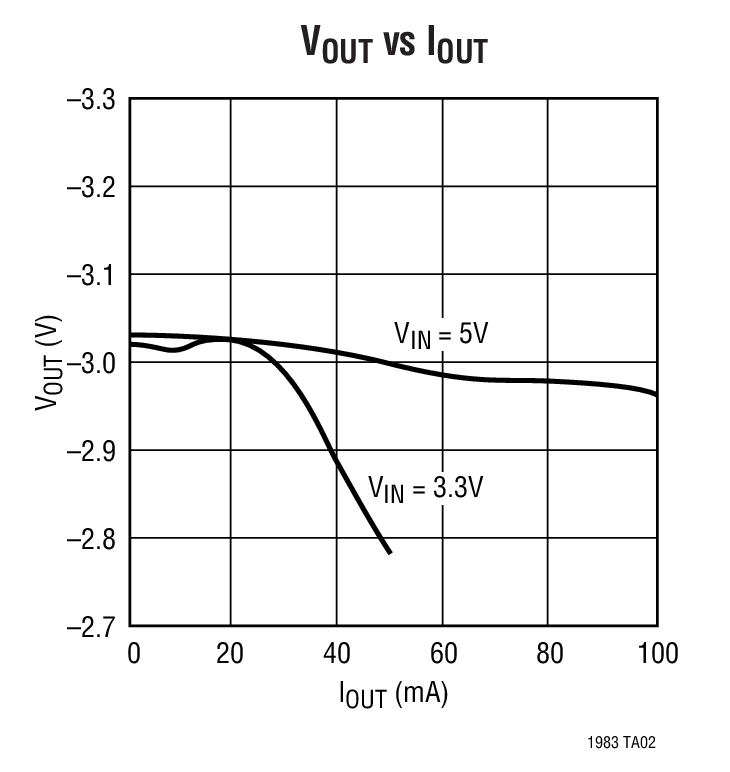

LTC1983典型应用图例一

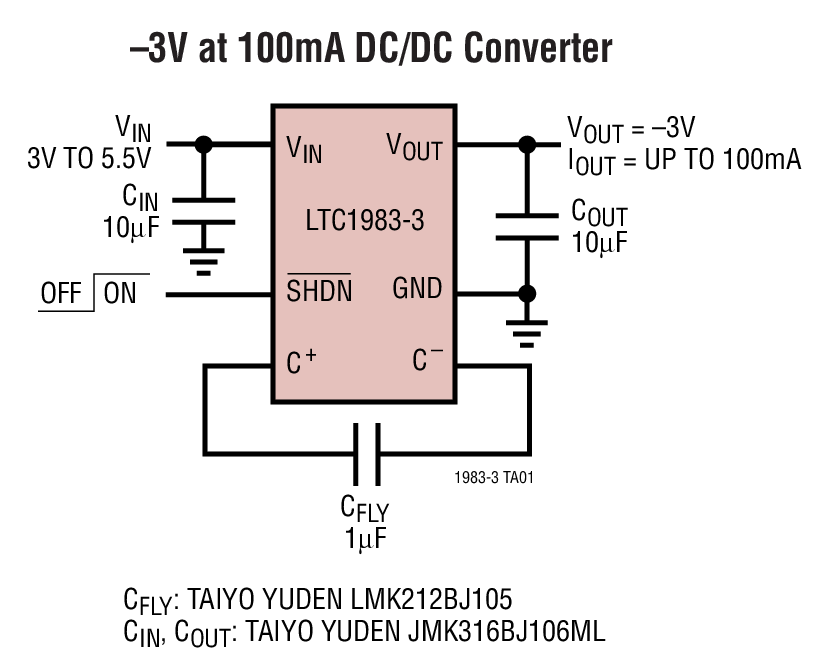

LTC1983典型应用图例二
LTC1983 - 封装图解：

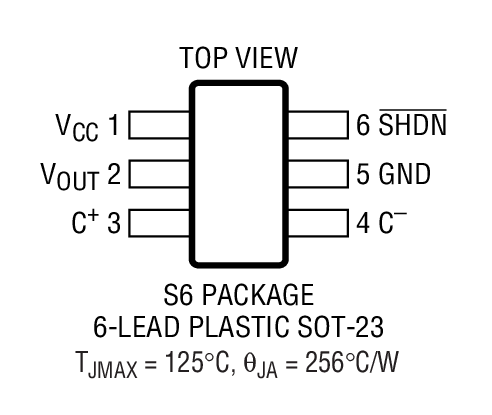

LTC1983封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1983介绍

LTC1983 - LTC1983是100mA Regulated Charge-Pump Inverters in ThinSOT

LTC1983是LINEAR凌力尔特公司的一款稳压的负输出充电泵产品，LTC1983是LTC1983是100mA Regulated Charge-Pump Inverters in ThinSOT，本站介绍了LTC1983的封装应用图解、特点和优点、功能等，并给出了与LTC1983相关的LINEAR元器件型号供参考。

LTC1983 - LTC1983是100mA Regulated Charge-Pump Inverters in ThinSOT - 稳压的负输出充电泵 - 电源管理 - 凌力尔特

LTC1983 - 100mA Regulated Charge-Pump Inverters in ThinSOT

LTC1983-3 - 100mA Regulated Charge-Pump Inverters in ThinSOT - Linear Technology（凌力尔特）

功能描述

The LTC1983-3 and LTC1983-5 are inverting charge pump DC/DC converters that produce negative regulated outputs. The parts require only three tiny external capacitors and can provide up to 100mA of output current. The devices can operate in open loop mode (creating a -VIN supply) or regulated output mode depending on the input supply voltage and the output current.

The LTC1983-3/LTC1983-5 have many useful features for portable applications including very low quiescent current (25μA typical) and a zero current shutdown mode programmed through the SHDN pin.

The LTC1983-3/LTC1983-5 are over-temperature and short-circuit protected. The parts are available in a 6-pin low profile (1mm) ThinSOT package.

特点
  • Fixed Output Voltages: -3V, -5V or Low Noise VIN to -VIN Inverted Output
  • ±4% Output Voltage Accuracy
  • Low Quiesient Current: 25μA
  • 100mA Output Current Capability
  • 2.3V to 5.5V Operating Voltage Range (LTC1983-5)
  • Internal 900kHz Oscillator
  • "Zero Current" Shutdown
  • Short-Circuit and Over-Temperature Protected
  • Low Profile (1mm) ThinSOT? Package
    • 应用
  • -3V Generation in Single-Supply Systems
  • Portable Equipment
  • LCD Bias Supplies
  • GaAs FET Bias Supplies
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1983ES6-3 SOT-23 E $2.13
    LTC1983ES6-3#PBF SOT-23 E $2.13
    LTC1983ES6-3#TR SOT-23 E $2.17 $1.81
    LTC1983ES6-3#TRM SOT-23 E $2.17 $1.83
    LTC1983ES6-3#TRMPBF SOT-23 E $2.17 $1.83
    LTC1983ES6-3#TRPBF SOT-23 E $2.17 $1.81
    LTC1983ES6-5 SOT-23 E $2.13
    LTC1983ES6-5#PBF SOT-23 E $2.13
    LTC1983ES6-5#TR SOT-23 E $2.17 $1.81
    LTC1983ES6-5#TRM SOT-23 E $2.17 $1.83
    LTC1983ES6-5#TRMPBF SOT-23 E $2.17 $1.83
    LTC1983ES6-5#TRPBF SOT-23 E $2.17 $1.81
