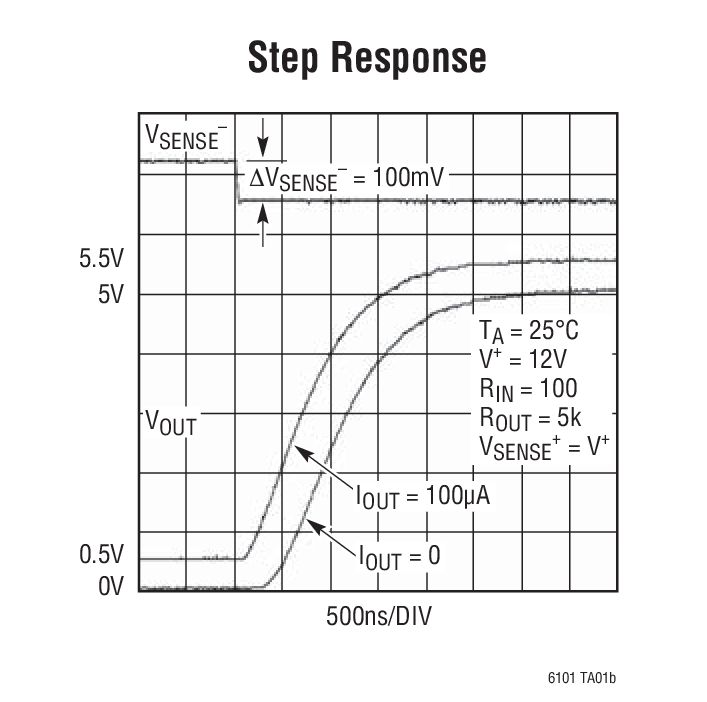

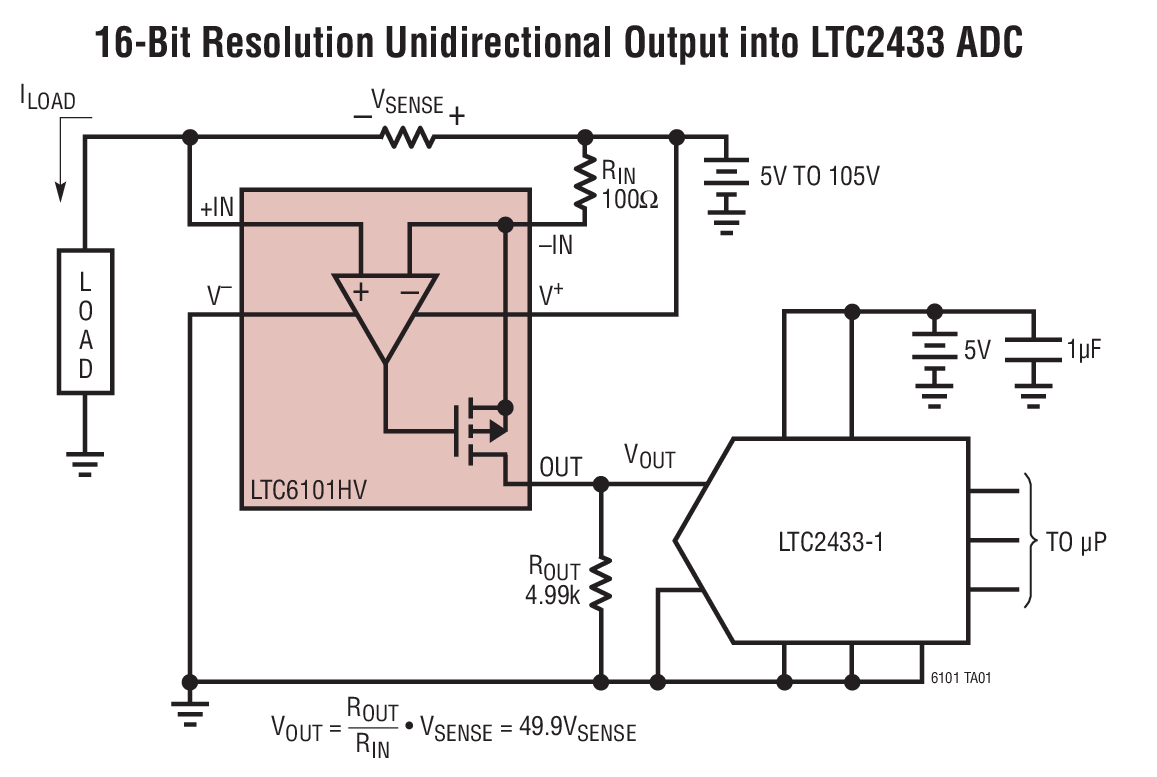

LTC6101HV - 典型应用图例:
LTC6101HV典型应用图例一
LTC6101HV典型应用图例二

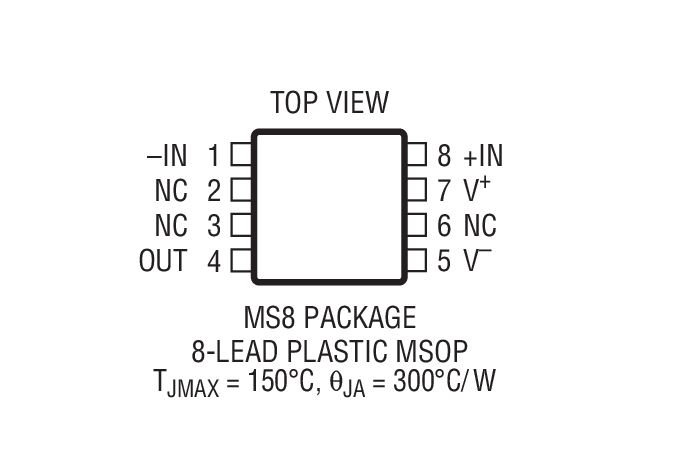

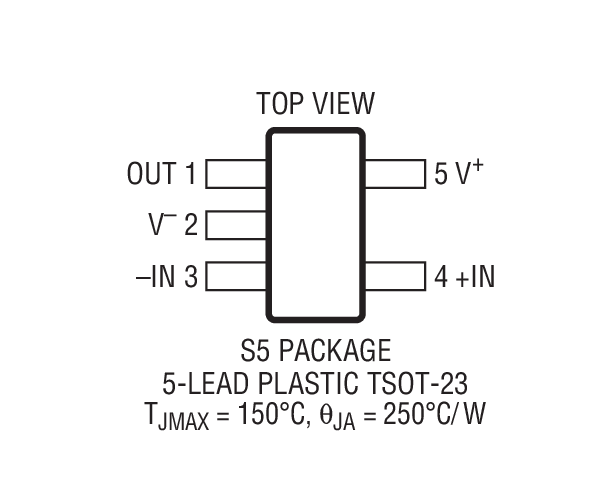

LTC6101HV - 封装图解:
LTC6101HV封装图解一
LTC6101HV封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6101HV介绍
LTC6101HV - LTC6101HV是采用 SOT-23 封装的高电压、高压侧电流检测放大器

LTC6101HV是Linear公司的一款电流检测放大器产品,LTC6101HV是采用 SOT-23 封装的高电压、高压侧电流检测放大器,本站介绍了LTC6101HV的封装应用图解、特点和优点、功能等,并给出了与LTC6101HV相关的凌力尔特元器件型号供参考。

LTC6101HV - 采用 SOT-23 封装的高电压、高压侧电流检测放大器

LTC6101 - 采用 SOT-23 封装的高电压、高压侧电流检测放大器 - Linear Technology(凌力尔特)

功能描述

LTC6101 / LTC6101HV 是通用型、高电压、高压侧电流检测放大器。超卓的器件特性提供了设计灵活性;最大失调电压为 300µA,电流消耗仅 375µA (60V 电压条件下的典型值)。LTC6101 采用 4V 至 60V 的电源运作,而 LTC6101HV 则采用 5V 至 100V 电源。

LTC6101 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路将输入电压转换为输出电流,因而使得能够在高共模电压的小检测信号转换至一个相对于地的信号。低 DC 失调允许采用一个小分流电阻器和大增益设置电阻器。因此,分路中的功耗可减少。

宽工作电源范围和高准确度使得 LTC6101 成为从汽车到工业以及电源管理应用的理想选择。500mV 的最大输入检测电压允许对宽电流范围进行监视。快速响应使 LTC6101 成为负载电流警告和关断保护控制的绝佳选择。凭借非常低的电源电流,LTC6101 是功耗敏感应用的合适之选。

LTC6101 采用 5 引脚 SOT-23 和 8 引脚 MSOP 封装。

特点
  • 电源范围: 5V 至 100V,105V 绝对最大值 (LTC6101HV) 4V 至 60V,70V 绝对最大值 (LTC6101)
  • 低失调电压:300µV 最大值
  • 快速响应:1µs 响应时间(在 5V 输出上,从 0V 至 2.5V 的时间)
  • 可采用两个电阻器来进行增益配置
  • 低输入偏置电流:170nA 最大值
  • PSRR:118dB 最小值
  • 输出电流:1mA 最大值
  • 低电源电流:250µA,VS = 12V
  • 特定温度范围:-40°C 至 125°C
  • 工作温度范围:-55°C 至 125°C
  • 扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装
  • 应用
  • 分流测量
  • 电池监视
  • 远程采样
  • 电源管理
