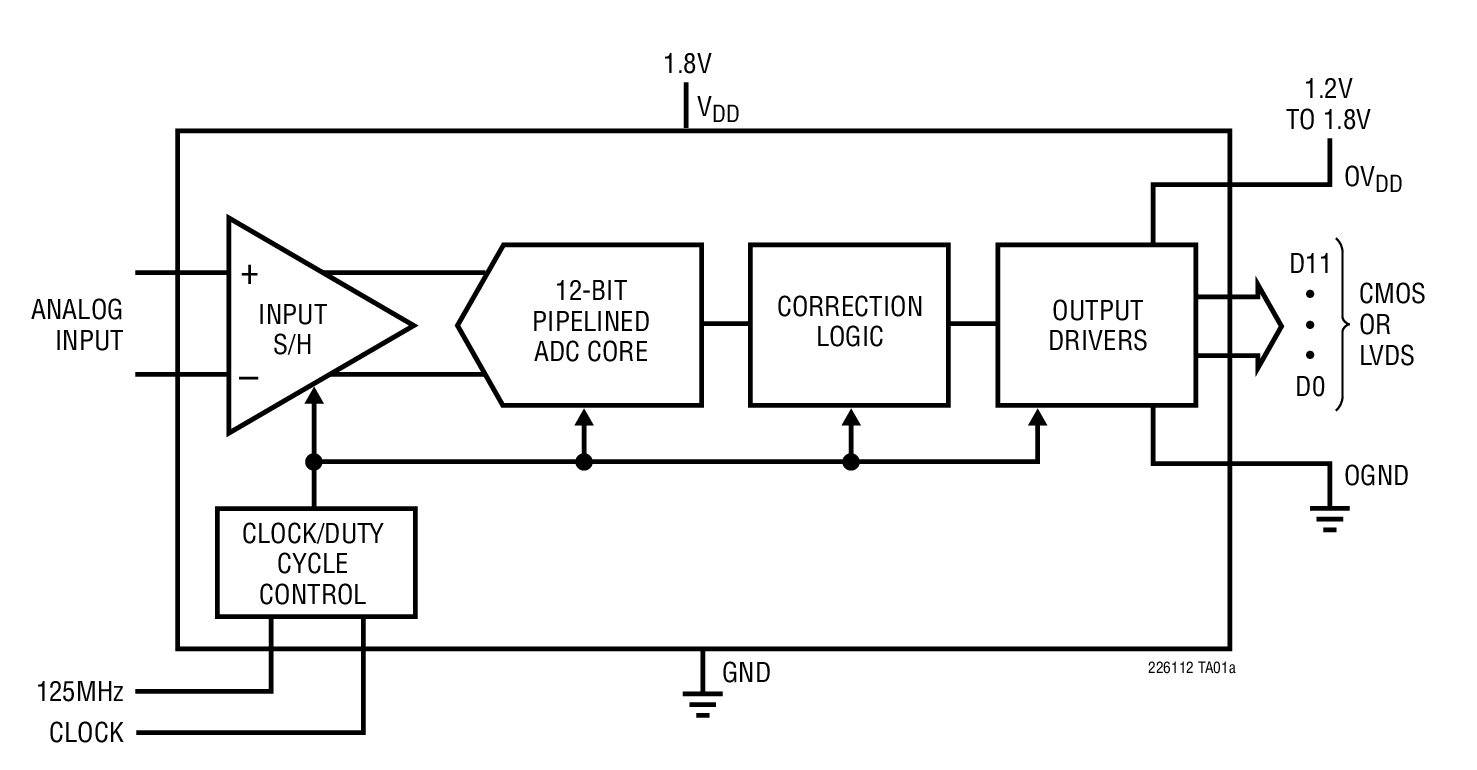

LTC2259-12典型应用图例一

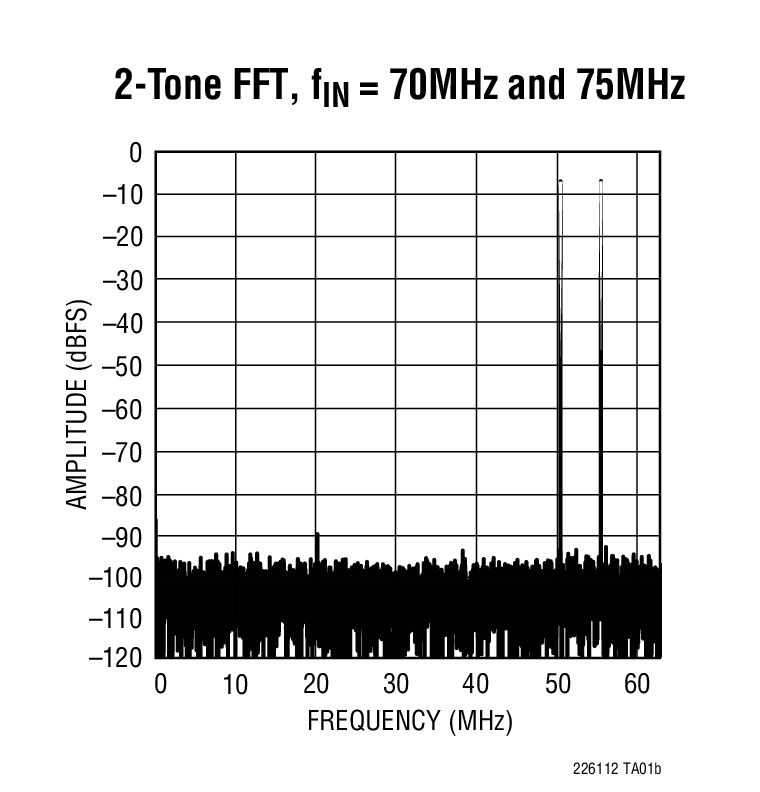

LTC2259-12典型应用图例二
LTC2259-12 - 封装图解：

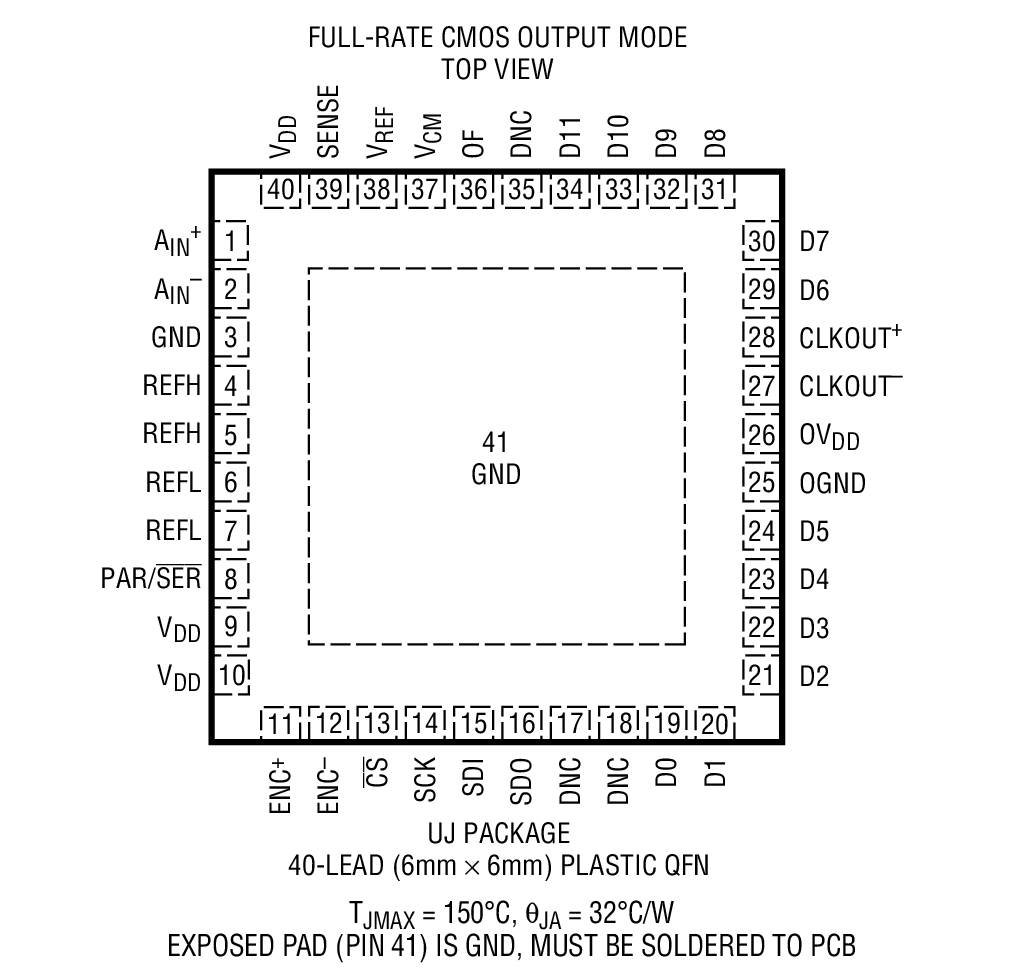

LTC2259-12封装图解一

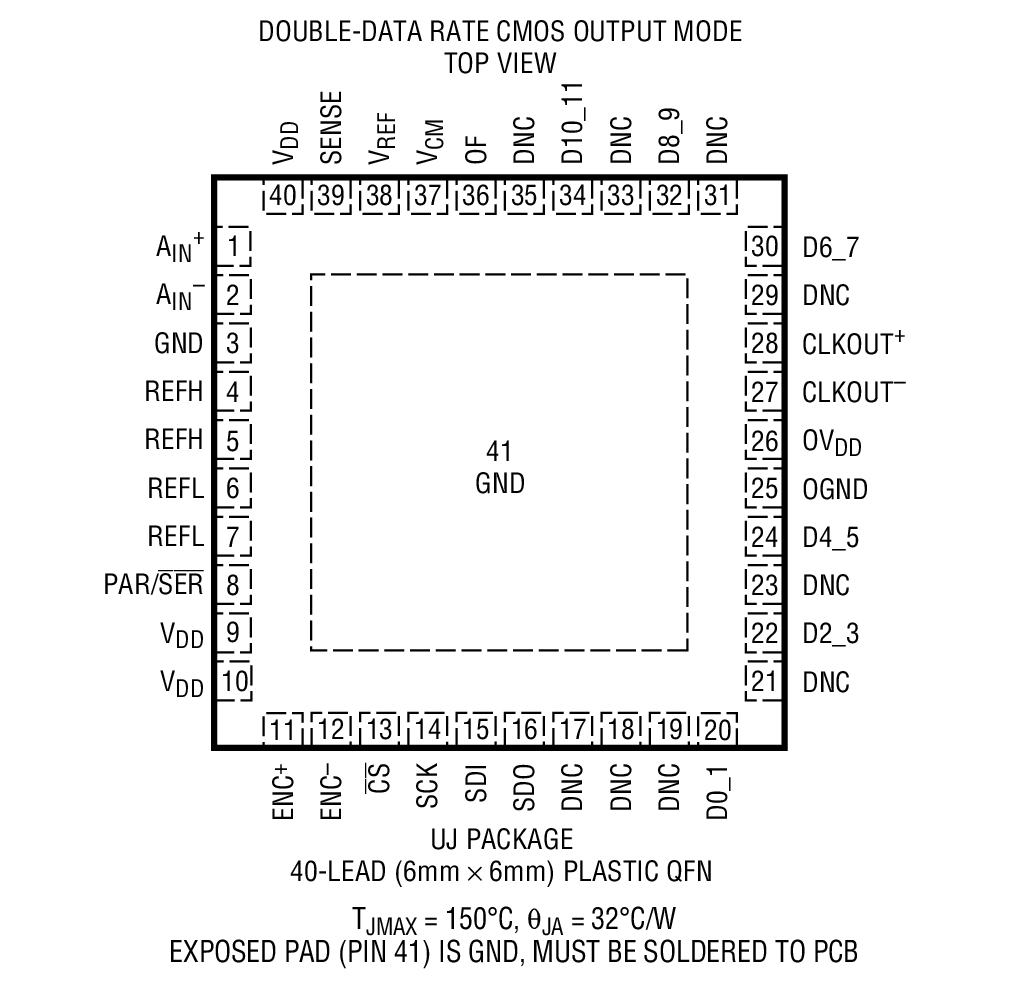

LTC2259-12封装图解二
LTC2259-12LTC2259-12
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2259-12介绍

LTC2259-12 - LTC2259-12是12 位、80Msps、超低功率 1.8V ADC

LTC2259-12是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2259-12是LTC2259-12是12 位、80Msps、超低功率 1.8V ADC，本站介绍了LTC2259-12的封装应用图解、特点和优点、功能等，并给出了与LTC2259-12相关的LINEAR元器件型号供参考。

LTC2259-12 - LTC2259-12是12 位、80Msps、超低功率 1.8V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2259-12 - 12 位、80Msps、超低功率 1.8V ADC

LTC2259-12 - 12 位、80Msps、超低功率 1.8V ADC - Linear Technology（凌力尔特）

功能描述

LTC2261-12 / LTC2260-12 / LTC2259-12 是采样 12 位 A/D 转换器，专为对高频、宽动态范围信号进行数字化处理而设计。凭借包括 70.8dB SNR 和 85dB 无寄生动态范围 (SFDR) 在内的 AC 性能，它们成为了要求苛刻通信应用的完美选择。0.17psRMS 的超低抖动实现了 IF 频率的欠采样以及卓越的噪声性能。

DC 规格包括在整个温度范围内的 ±0.3LSB INL (典型值)、±0.1LSB DNL (典型值) 和无漏失码。转换噪声很低，仅为 0.3LSBRMS。

数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分或单端驱动。一个可任选的时钟占空比稳定器在很宽的时钟占空比范围内于全速条件下实现了高性能。

特点
  • 70.8dB SNR
  • 85dB SFDR
  • 低功率：124mW / 103mW / 87mW
  • 单 1.8V 电源
  • CMOS、DDR CMOS 或 DDR LVDS 输出
  • 可选输入范围： 1VP-P 至 2VP-P
  • 800MHz 满功率带宽 S/H (采样及保持)
  • 任选的数据输出随机函数发生器
  • 任选的时钟占空比稳定器
  • 停机和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚兼容型 14 位和 12 位器件版本
  • 40 引脚 (6mm x 6mm) QFN 封装
    • 应用
  • 通信
  • 蜂窝基站
  • 软件无线电
  • 便携式医学成像
  • 多通道数据采集
  • 非破坏性的检测
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2259CUJ-12#PBF 6x6 QFN-40 C $26.71 $18.70
    LTC2259CUJ-12#TRPBF 6x6 QFN-40 C $18.76
    LTC2259IUJ-12#PBF 6x6 QFN-40 I $32.06 $22.44
    LTC2259IUJ-12#TRPBF 6x6 QFN-40 I $22.50
