LT6106 - 低成本、36V 高端电流检测放大器

LT6106 - 低成本、36V 高端电流检测放大器 - Linear Technology（凌力尔特）

功能描述

LT6106 是一款通用型高端电流检测放大器。卓越的器件特性提供了设计灵活性，最大失调为250μV，而最大输入偏置电流为 40nA。每个器件的增益由两个电阻器来设定，并能实现优于 1% 的准确度。

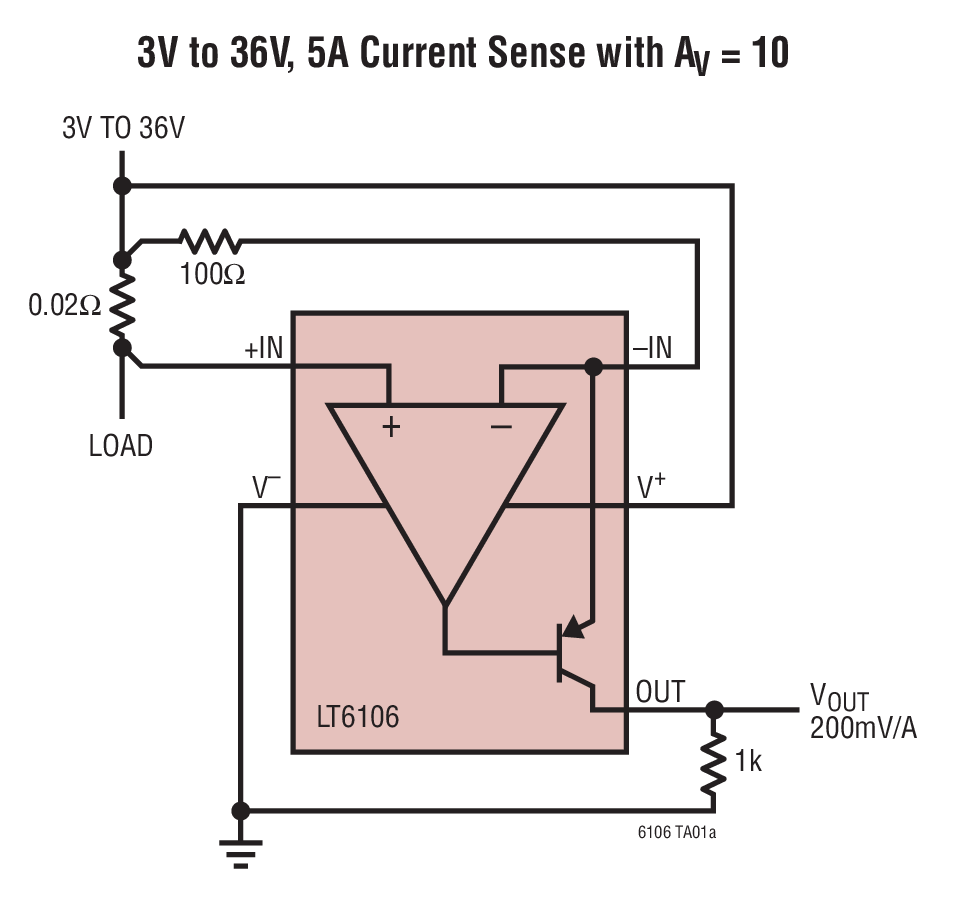

LT6106 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路将输入电压转换为输出电流，因而使得在高共模电压的小检测信号能够转换至一个参考于地的信号。低 DC 失调允许监视非常小的检测电压。因此，可以使用小阻值的分流电阻器，从而最大限度地减少了分路中的功率损失。

2.7V 至 44V 的宽输入电压范围、高准确度和宽工作温度范围使 LT6106 成为汽车、工业和电源管理应用的理想选择。另外，LT6106 非常低的电源电流还使其适合于低功率和电池供电型应用。

特点

可采用两个电阻器进行增益配置

低失调电压：250μV (最大值)

输出电流：1mA (最大值)

电源范围：2.7V 至 36V，44V 绝对最大值

低输入偏置电流：40nA (最大值)

PSRR：106dB (最小值)

低电源电流：65μA (典型值)，V+ = 12V

工作温度范围：-40ºC 至 125ºC

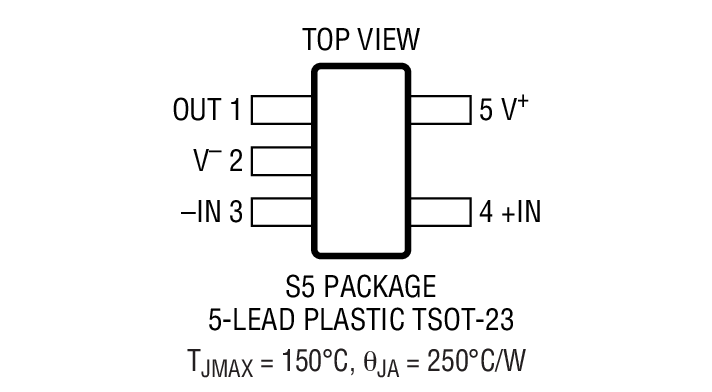

扁平 (仅高 1mm) ThinSOTTM 封装描述

应用

分流测量

电池监视

电源管理

电机控制

灯监控

过流和故障检测

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT6106CS5	SOT-23	C	$1.17
LT6106CS5#PBF	SOT-23	C	$1.17
LT6106CS5#TR	SOT-23	C	$1.17	$0.82
LT6106CS5#TRMPBF	SOT-23	C	$1.17	$0.87
LT6106CS5#TRPBF	SOT-23	C	$1.17	$0.82
LT6106HS5	SOT-23	H	$1.35
LT6106HS5#PBF	SOT-23	H	$1.35
LT6106HS5#TRMPBF	SOT-23	H	$1.35	$0.99
LT6106HS5#TRPBF	SOT-23	H	$1.35	$0.94
