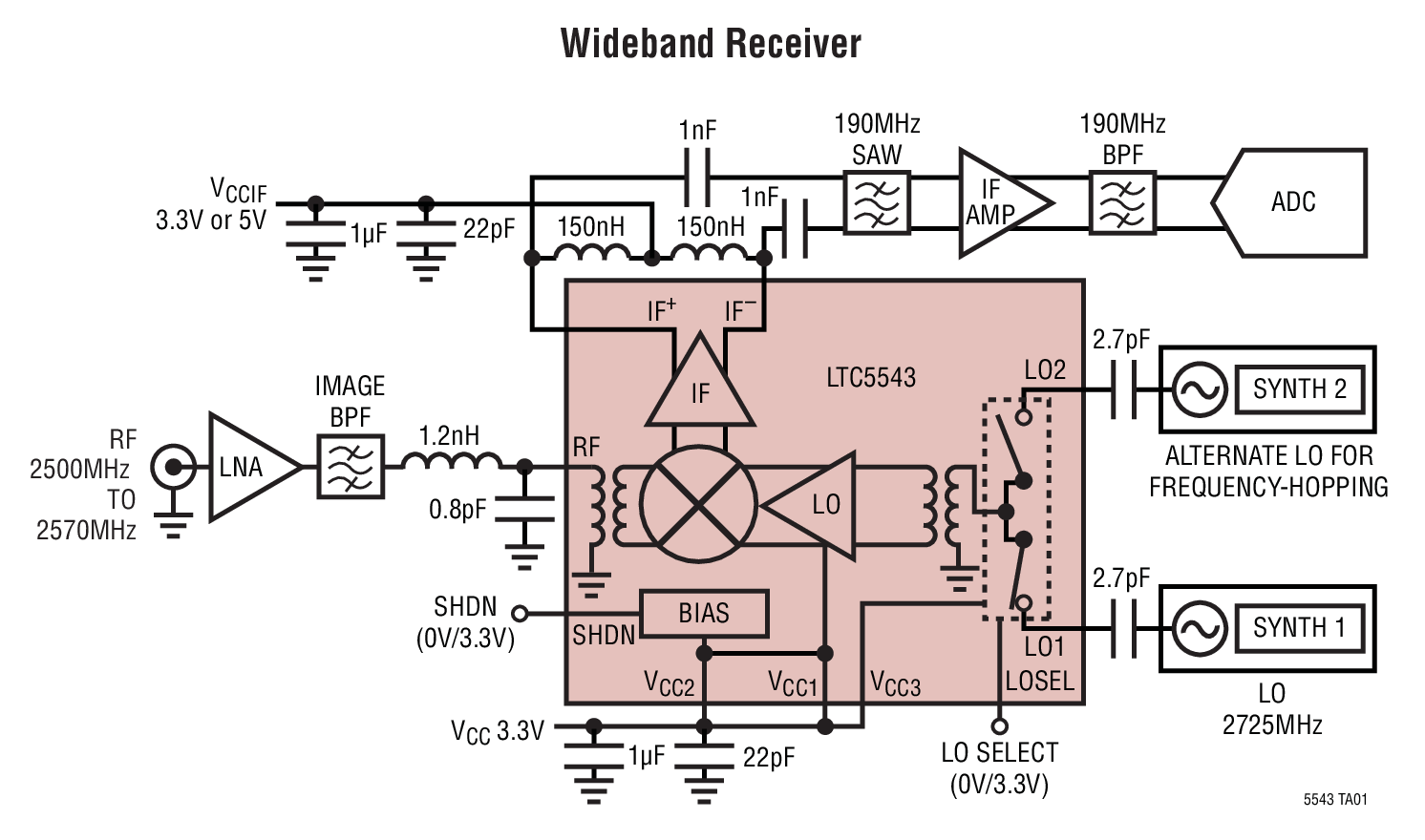

LTC5543典型应用图例一

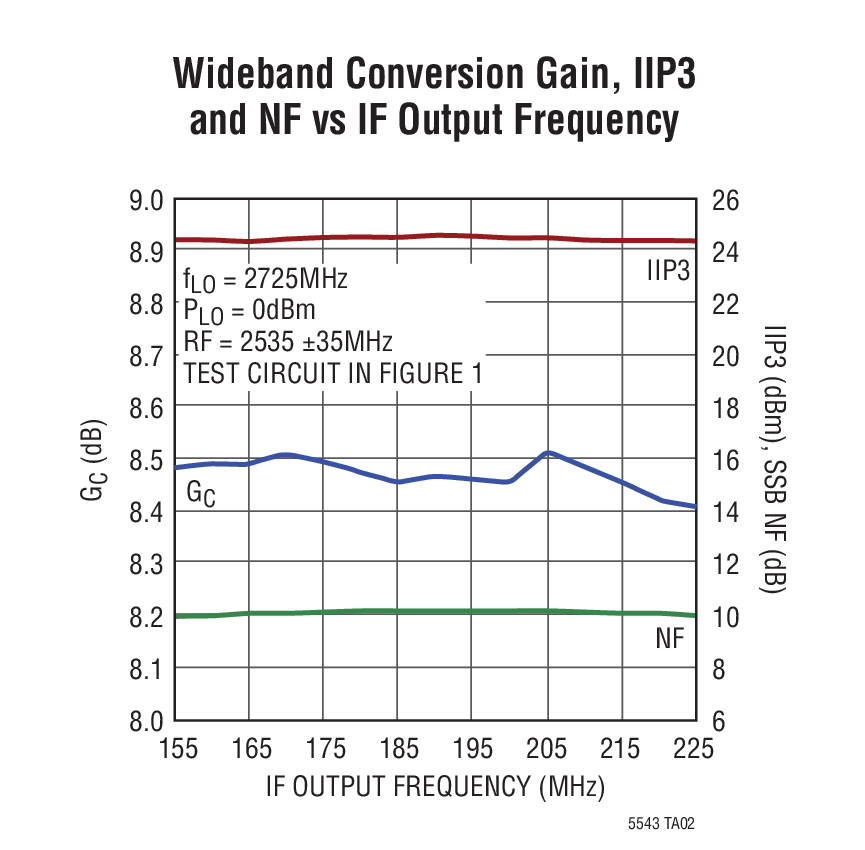

LTC5543典型应用图例二

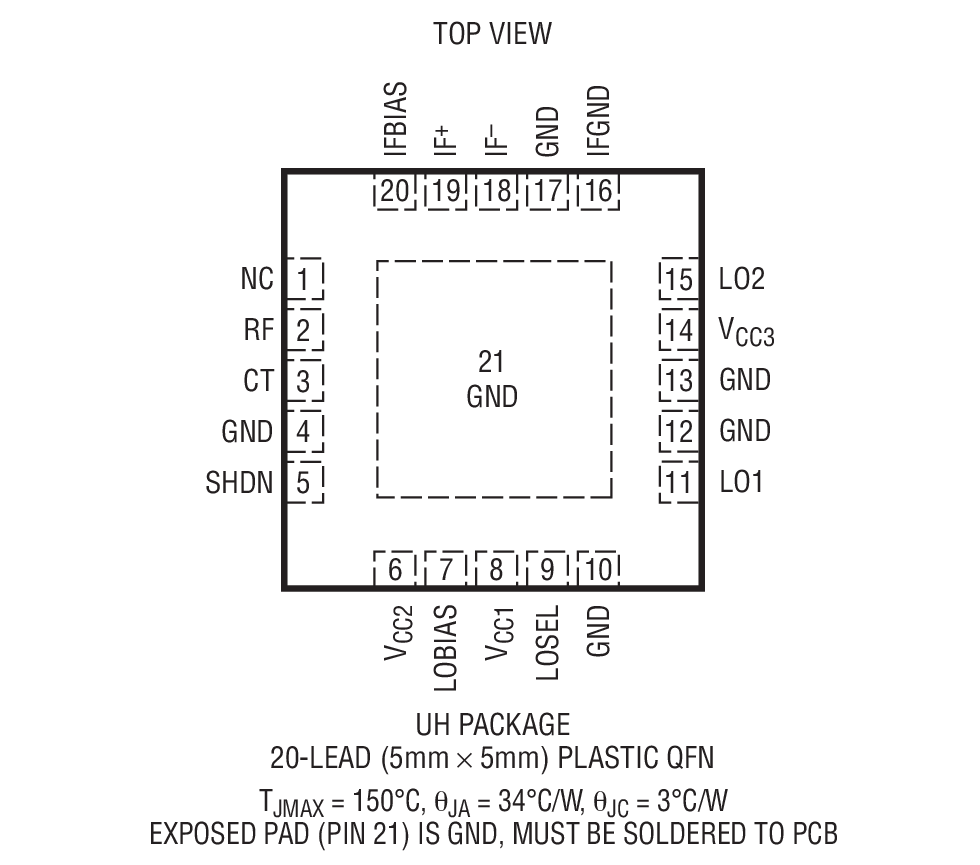

LTC5543 - 封装图解:
LTC5543封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC5543介绍
LTC5543 - LTC5543是2.3GHz 至 4GHz、高动态范围、下变频混频器

LTC5543是Linear公司的一款下变频混频器产品,LTC5543是2.3GHz 至 4GHz、高动态范围、下变频混频器,本站介绍了LTC5543的封装应用图解、特点和优点、功能等,并给出了与LTC5543相关的凌力尔特元器件型号供参考。

LTC5543 - 2.3GHz 至 4GHz、高动态范围、下变频混频器

LTC5543 - 2.3GHz 至 4GHz、高动态范围、下变频混频器 - Linear Technology(凌力尔特)

功能描述

LTC5543 隶属于一个覆盖 600MHz 至 4GHz 频率范围的高动态范围无源下变频混频器系列。LTC5543 专为 2.3GHz 至 4GHz RF 应用而优化。LO 频率必须位于 2.4GHz 至 3.6GHz 的范围之内,以获得最佳性能。该器件的典型应用是具有一个 2.3GHz 至 2.7GHz RF 输入和高端 LO 的 LTE 或 WiMAX 接收器。

LTC5543 专为 3.3V 工作电压而设计,然而,IF 放大器可由 5V 电压来供电,旨在实现最高的 P1dB。一个执行快速开关操作的集成 SPDT LO 开关可以接受两个有源 LO 信号,同时提供高隔离度。

LTC5543 的高转换增益和高动态范围允许在高选择性接收机设计中使用规格较宽松的 IF 滤波器,并最大限度地缩减了总体解决方案的成本、板级空间和系统级偏差。

特点
  • 转换增益:8.4dB (在 2500MHz)
  • IIP3:24.5dBm (在 2500MHz)
  • 噪声指数:10.2dB (在 2500MHz)
  • 在 +5dBm 阻塞信号下的 17.5dB NF
  • 高输入 P1dB
  • 3.3V 电源,660mW 功耗
  • 具停机引脚
  • 50Ω 单端 RF 和 LO 输入
  • LO 输入 50Ω 匹配 (停机时)
  • 高隔离度 LO 开关
  • 0dBm LO 驱动电平
  • 高 LO-RF 和 LO-IF 隔离度
  • 小的解决方案外形尺寸
  • 20 引脚 (5mm x 5mm) QFN 封装
  • 应用
  • 无线基础设施接收机 (LTE、WiMAX、WCS)
  • 点对点微波链路
  • 高动态范围下变频混频器应用
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5543IUH#PBF 5x5 QFN-20 I $10.68 $7.50
    LTC5543IUH#TRPBF 5x5 QFN-20 I $7.55
